Регулировка клапанов ЯМЗ-236. Дизельный двигатель для большегрузных автомобилей

В линейке продукции ЯМЗ много силовых агрегатов. Один из них – ЯМЗ-236. Им укомплектовано огромное количество самой разной строительной и дорожной техники. Этот двигатель устанавливается на МАЗы, «Уралы», дизельные генераторы, а также на некоторые модели автобусов. ЯМЗ-236 – это разработка 55-летней давности, но сегодня альтернативы практически не существует, как и равных ему по характеристикам. Естественно, что для надежной работы двигателю необходимо регулярное обслуживание. Рассмотрим особенности этого мотора и выясним, как выполняется регулировка клапанов ЯМЗ-236.

Регулировка клапанов ямз 236

Регулировка клапанов ямз 236 вызывает сложность только по одной причине. У этого двигателя нет фиксатора положения поршня в ВМТ. А поэтому необходимо искать данное положение в момент впрыска на первом цилиндре. Скажу сразу схемы регулировки, с проворотом коленвала за один оборот я сразу исключаю. Очень большая вероятность ошибки. И потом просто напросто приходится регулировать клапана повторно. Этод метод требует идеально точного положения поршня в ВМТ. Что на подобных моторах очень тяжело добиться.

Порядок работы цилиндров ямз 236

1-4-2-5-3-6

Зная порядок работы необходимо найти положение поршня первого цилиндра в момент сжатия. Повторюсь что на этом двигателе нет фиксатора, а искать метки на переднем шкиву и маховике очень не удобно. Поэтому можно проще определится, по положению клапанов первого цилиндра.

Во вторых. Величина тепловых зазоров для впускных и выпускных клапанов одинаковая.

При регулировке всегда задаешься этими вопросами. Это как бы сказать основные моменты, в которых не нужно сомневаться. Если длительное время не регулировал клапана именно на этой модели.

С чего начать.

Двигатель должен быть холодным, потому что допустимые зазоры предусмотрены именно для холодного двигателя.

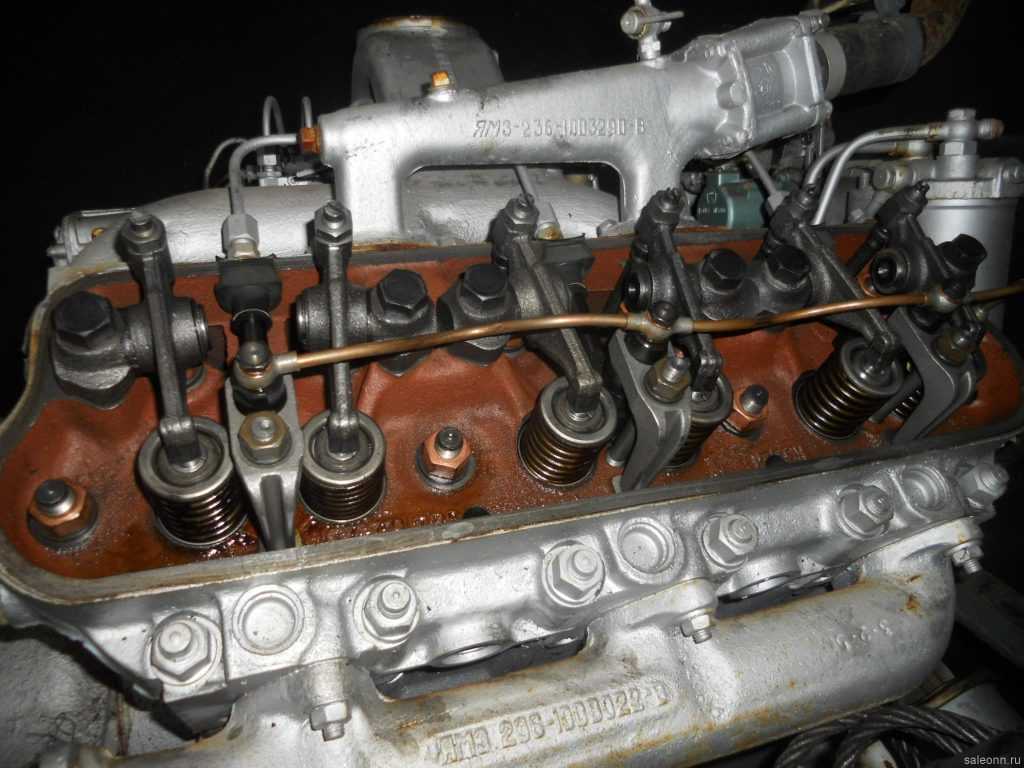

Необходимо снять крышку клапанов и определиться какие клапаны впускные, а какие выпускные. Это не сложно сделать, потому что выпускные клапаны расположены на против каналов выхлопного коллектора, а впускные соответственно напротив каналов впускного коллектора. Ещё можно сориентироваться по направлению двигателя. В правом ряду по ходу движения, выпускные клапаны расположены в сторону вентилятора охлаждения. А в левом ряду выпускные клапаны расположены в сторону маховика.

Регулировка клапанов ЯМЗ 236

Регулировку начинаем с первого цилиндра. Он расположен с правой стороны по ходу движения автомобиля

Теперь очень важно определить положение верхней мертвой точки (ВМТ) первого цилиндра в момент сжатия топливной смеси. В этом положении, впускной и выпускной клапаны ,должны быть закрыты

Вращаем коленчатый вал по часовой стрелке (если смотреть в торец двигателя спереди) до тех пор пока впускной клапан полностью не закроется. То есть коромысло впускного клапана должно подняться вверх и при дальнейшем вращении быть неподвижным. Продолжаем вращать коленвал, на 1/3 оборота. . Это и будет положение поршня в ВМТ в момент сжатия. Проверить себя можно по метке топливного насоса. Она должна встать в положение впрыска первого цилиндра.

Здесь очень важно не ошибиться, именно от этого положения будут регулироваться и остальные клапана. Лучше лишний раз себя проверить

В этом положении метки угла опережения зажигания будут находится близко от своего совмещения. Идеальный вариант если они совместятся, но в данном случае такая точность не нужна.

Для регулировки клапана первого цилиндра. Щуп толщиной 0,25 мм должен входить между клапаном и коромыслом с небольшим усилием, а если использовать щуп толщиной 0,30 мм он должен испытывать сопротивление.

После регулировки клапанов первого цилиндра переходим на другую сторону и начинаем регулировку четвертого цилиндра. Продолжаем вращение коленвала в том же направлении. И повторюсь еще раз, дожидаемся когда закроется впускной клапан и при дальнейшем вращении на 1/3 оборота приблизительно 120 градусов, начинаем регулировку клапанов 4 цилиндра, затем в том же самом порядке производим последовательно регулировку 2, 5, 3, и 6 цилиндров.

Схема расположения цилиндров на двигателе

Повторюсь. Существует схема регулировки клапанов за один оборот коленвала. Потому что выставляешь коленвал в одном положении, регулируешь клапана согласно схеме. Затем проворачиваешь коленвал на один оборот и согласно схеме регулируешь оставшиеся клапана. Никогда этим не пользовался и не кому не советую. Очень большая вероятность ошибки в точности положения коленвала. В итоге времени и сил на регулировку клапанов затрачиваешь больше. Так как приходится всё переделывать

Очень важно своевременно производить регулировку. Увеличенные зазоры приведут к позднему открыванию и раннему закрыванию клапанов

Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива. А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно.

Модификации [ править | править код ]

ЯМЗ-236

Число цилиндров: 6;
Число клапанов: 12;
Рабочий объём: 11 150 см 3 .

150 л.с. (110 кВт) при 1700 об/мин — ЯМЗ-236Г
165 л.с. (121 кВт) при 1800 об/мин, 736 Н•м (75 кгс•м) при 1300 об/мин — ЯМЗ-236НБ
175 л.с. (129 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1400 об/мин — ЯМЗ-236ДК
180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1500 об/мин — ЯМЗ-236 (базовый)
185 л.с. (136 кВт) при 1900 об/мин, 833 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НК
210 л.с. (154 кВт) при 1900 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НД
230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НЕ
230 л.с. (169 кВт) при 1900 об/мин, 882 Н•м (90 кгс•м) при 1200 об/мин — ЯМЗ-6563
230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236Н
230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1200 об/мин — ЯМЗ-236НЕ2
250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1200 об/мин — ЯМЗ-236БК
250 л.с. (184 кВт) при 1900 об/мин, 1128 Н•м (115 кгс•м) при 1200 об/мин — ЯМЗ-6562
250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1300 об/мин — ЯМЗ-236Б
250 л.с. (184 кВт) при 2000 об/мин, 1078 Н•м (110 кгс•м) при 1200 об/мин — ЯМЗ-236БЕ2
300 л.с. (220 кВт) при 1900 об/мин, 1275 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-7601
180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1200 об/мин — ЯМЗ-236M2

Показатели базового двигателя — 180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1500 об/мин

ЯМЗ-238

Количество цилиндров: 8;
Количество клапанов: 16;
Рабочий объём: 14 866 см 3

235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД3
235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД6
240 л.с (176 кВт) при 2100 об/мин, 883 Н*м (90 кгс*м) при 1350 об/мин — ЯМЗ-238М2
240 л.с. (177 кВт) при 2100 об/мин, 889 Н*м (90 кгс*м) при 1500 об/мин — ЯМЗ-238 (базовый)
250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД4
250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД7
280 л.с. (206 кВт) при 2100 об/мин, 1029 Н•м (105 кгс•м) при 1500 об/мин — ЯМЗ-238ПМ
290 л.с. (184 кВт) при 2000 об/мин, 1128 Н•м (115 кгс•м) при 1400 об/мин — ЯМЗ-238ДК
300 л.с. (220 кВт) при 1900 об/мин, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД5
300 л.с. (220 кВт) при 1900 об/ммн, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД8
320 л.с. (235 кВт) при 2100 об/мин, 1117 Н•м (114 кгс•м) при 1500 об/мин — ЯМЗ-238ФМ
330 л.с. (243 кВт) при 2000 об/мин, 1225 Н•м (125 кгс•м) при 1400 об/мин — ЯМЗ-238ДК
330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238Д
330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238ДЕ
330 л.с. (243 кВт) при 2100 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-238ДЕ2
330 л.с. (243 кВт) при 1900 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-6582
360 л.с. (265 кВт) при 1900 об/мин, 1570 Н•м (160 кгс•м) при 1200 об/мин — ЯМЗ-7512
400 л.с. (294 кВт) при 1900 об/мин, 1715 Н•м (175 кгс•м) при 1200 об/мин — ЯМЗ-7511
400 л.с. (294 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-6581
420 л.с. (309 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-7513

Как выставить угол опережения на моторе ЯМЗ-238

Установки угла опережения ВТ, зависит от характерностей каждой муфты по отдельности, и подбора на переднем торце корпуса зажимного устройства опережения цифрами 18 и 20.

УОВТ следует выставлять в такой последовательности:

Отсоединить трубку высокого давления от патрубка 1-ой секции ТНВД.
Зафиксировать измеритель момента (моментоскопа) на патрубке 1-ой секции.
Прокачать топливом ручным насосом системы питания мотора, предварительно отвернув одну из пробок для выпуска воздуха из корпуса ТНВД.
Прокачивать систему нужно до тех пор, пока вытекающее топливо не перестанет пениться, после чего плотно закрутить пробку.
Нужно убедиться в том, что топливная подача скобой регулятора включена, и начать крутить коленвал двигателя в правую сторону до появления топлива в стеклянной трубке (камере) измерителя момента.
Продолжая небыстрое оборачивание коленвала, нужно внимательно смотреть за топливом в стеклянной камере прибора.

Если во время начала топливного движения в камере этого совпадения отметок ещё нет, нужно:

отвернуть крепёжные болты;
повернуть полумуфту валика двигателя на фланце в противоположном направлении кручения;
затянуть обратно крепёжные болты;
снова проверить положение УОВТ.

Когда во время начала топливного движения в камере отметки уже прошли точку выравнивания, нужно:

полумуфту валика мотора повернуть по резьбе на фланце;
смещение муфты на одну единицу значения относительно её фланца равно 4-м делениям на маховом колесе или корпусе распределительных шестерен.

По завершении регулировки угла ОВТ следует изменить расположение отметок на полумуфте валика привода и ее фланце. Положение рисок нужно проверять при каждом техническом обслуживании мотора ЯМЗ 238.

Регулировка клапанов ЯМЗ 238

Если величина зазора получилась некорректная, то надо сделать такие действия:

на регулировочном винте ослабить гайку, она находится на другом конце коромысла;
далее надо между торцом «запорного элемента» в камере сгорания и рычагом вставить щуп с необходимой толщиной;
затем надо крутить винт при помощи отвертки до того момента, когда появится необходимая величина теплового компенсатора;
чтобы винт дальше не крутился, надо гайку зажать;
еще раз проверить величину зазора и если она не подходит, то надо будет снова проделать действия выше.

Далее настраивать клапанный механизм надо в порядке 5-4-2-6-3-7-8, в положении, когда закрыт впускной канал цилиндра + 120 градусов по часовой стрелке. В конце надо заново проверить зазоры на каждом клапане. Здесь уже допускается колебание в пределах 0,20-0,35 мм., благодаря неточностям деталей ГРМ.

В самом конце надо:

запустить мотор и послушать нет ли стуков;
посмотреть в каком состоянии прокладки и при необходимости поменять их;
установить на свое место крышки ГБЦ.

Если слышны характерные звонкие стуки в время работы двигателя – это значит, что придется все еще раз перепроверить, каждый клапан и другие узлы ГРМ.

Ярославский прорыв: ЯМЗ создает двигатели для всех коммерческих автомобилей в России

Нечасто приходится испытывать гордость за отечественный автопром. Долгое время в России просто не было своего современного и конкурентоспособного двигателя для грузовиков, но теперь он есть. Семейство ЯМЗ-530 разработано с нуля и выпускается на новейшем оборудовании.

В 1964 году Юрий Визбор написал песню, где припевом были слова:

«Зато мы делаем ракеты

И перекрыли Енисей,

А также в области балета

Мы впереди планеты всей!»

Эта песня оказалась гимном безвременья, характерного для постперестроечной России, где все разваливалось и распадалось… И казалось, что ничего нового отечественного уже не будет…

Нет, разумеется, ракеты мы тоже делаем, и Енисей давным-давно перекрыт. Правда, я совершенно (по серости своей) не представляю, что творится в области балета, но зато знаю, что у нас в Ярославле научились делать качественные и современные моторы.

Этапы регулировки

Главное удобство регулировки в том, что не требуется никаких дополнительных устройств. Все делается руками.

Для подготовки к регулировке выполните ряд шагов:

Отключите подачу топлива. Для выполнения действия используйте скобу регулятора. Помните: система подачи топлива относится к пожароопасным компонентам. Поэтому соблюдайте требования безопасности.
Откройте механизм для регулировки. Для этого придется снять защитные крышки с привода. Просто освободите крепежные элементы, открутив соответствующие гайки.
Проверьте затяжку. Для максимально точного получения информации примените диномометрический ключ. Хорошо, если показатели остаются в допустимых значениях 12-15 кГм.
Проверните вал почасовой стрелке. Для этой цели можно использовать ключ на 32 мм. Но если такового нет, то в большинстве случаев можно обойтись простым ломом. Наблюдайте за крышкой, которая прикрывает коленчатый вал. Она должна захлопнуться. Когда это произойдет, приступайте к регулировке.
Проверьте зазоры. Для этого подойдет щуп. Сравните параметры, которые вам удалось установить с теми показателями, которые требуются. Если разница слишком сильная, требуется регулировка.

Таким образом, клапан в ЯМЗ 236 регулируется в три шага. Сначала происходит подготовительный этап, который заключается в ослаблении контрольной гайки. Затем происходит замер щупом до того момента, пока показатель не будет равен 0.25 мм. Только после этого можно крутить винт.

Завершающий этап заключается в установке требуемых значений и закрытии контрольной гайки.

Впрочем, на этом этапе осуществляется контрольная деятельность. Необходимо убедиться в том, что зазоры установлены совершенно правильно и, что размер не превышает установленных пределов. Делается это с помощью щупа на 0.25 мм. Просто вставьте его в зазор. Если он свободно погружается и при этом не ходит от одной стенки к другой, то все нормально.

Некоторые предпочитают двойную проверку. Можно дополнительно взять щуп на 0,30 мм и погрузить в зазор. Щуп должен свободно входить в отверстие, но при этом плотно прижиматься к стенкам.

На ЯМЗ 236 можно увидеть сложный клапанный механизм. Здесь перед глазами механика предстанет ряд цилиндров. Нужно отрегулировать каждый и все это сделать в ручном режиме. Допускается одновременная работа не более чем с двумя клапанами одновременно. При этом важен порядок. Начинать работу следует с края, а затем двигаться в сторону центра.

Регулировка клапанов ЯМЗ 238 за два оборота коленчатого вала.

Заключается он в следующем. Как и во всех описанных случаях выставляется поршень первого цилиндра в вмт в момент сжатия. Но выставляется он уже более точно по меткам коленвала . Совмещается предварительно метка ТНВД затем метка на шкиву совмещается с «0» на передней крышке. И регулируются клапана согласно схемы

Затем коленчатый вал проворачивается на один оборот то есть 360 градусов. Снова выставляются метки шкива коленвала или маховика на «0» и регулируются следующие клапана.

Но где здесь сильно экономится время. Мне не совсем понятно. Коленвал также проворачивается на два оборота. Разве что меньшее количество подходов. Требуется более точная установка коленчатого вала. Что тоже не очень выгодно. Лазить под машиной и выискивать метки которые забиты грязью или просто не читаются. Да и схему эту запомнить и держать в голове до следующей регулировки не получится. По закону подлости в нужный момент она не окажется под рукой.

Поэтому этот способ лучше забыть и не когда им не пользоваться. Крутить вал реже, а суеты на много больше. Клапана можно от большого изобилия информации просто перепутать. Оставим этот способ для очень умных водителей. Которые потом всё равно переделают клапана по другому. Если ММЗ для двигателя Д 240 предлагает регулировку клапанов за два оборота. То да это удобно и точно. Камаз и ЯМЗ ни чего об этом не говорят то и нечего лезть в дебри. Конструкторам виднее

Для них важно чтобы мотор ходил долго. Мотор не прощает даже мелких ошибок

Как правильно установить зажигание на двигателе ямз 236

ПРОВЕРКА И РЕГУЛИРОВКА УГЛА ОПЕРЕЖЕНИЯ ВПРЫСКИВАНИЯ ТОПЛИВА ДВИГАТЕЛЕЙ ЯМЗ-236Н, ЯМЗ-236НЕ2, ЯМЗ-236НЕ, ЯМЗ-236БЕ2, ЯМЗ-236БЕ, ЯМЗ-236Б Для регулировки угла опережения впрыскивания топлива на картере маховика предусмотрены два люка (см. рис. 63), а на маховике в двух местах нанесены значения углов. Для нижнего указателя 3 эти значения выполнены на маховике в цифровом выражении, а для бокового указателя 4-в буквенном выражении,

при этом, букве «А» соответствует значение в цифровом выражении 20°; букве «Б»-15°; букве «В»-10°; букве «Г»-5°.

Вращать коленчатый вал двигателя по часовой стрелке (если смотреть со стороны вентилятора) до совмещения меток на шкиве коленчатого вала и крышке шестерен распределения или на маховике с указателем, соответствующих установочному углу опережения впрыскивания топлива:

Рис. 63. Совмещение рисок на маховике с указателями картера маховика: 1-картер маховика; 2-маховик; 3, 4-указатели картера маховика; 5-пробка верхнего люка; А-направление вращения коленчатого вала

При этом клапаны в 1-ом цилиндре должны быть закрыты.

Вращать коленчатый вал можно ключом за болт крепления шкива коленчатого вала или ломиком за отверстия в маховике (рис. 61) при снятой крышке люка картера маховика.

В момент совмещения меток должны совместиться метка «А» на торце муфты (рис. 64, 65) с риской «Б» на указателе. Если метки не совместились необходимо произвести регулировку.

Порядок регулировки угла опережения впрыска двигателей ЯМЗ-236НЕ2,БЕ2 (рис. 64):

• ослабить затяжку болта 2 клеммового соединения: фланец 3 — ведущая полумуфта 1;

• поворотом демпферной муфты совместить указанные метки;

• не сбивая совмещенного положения меток, затянуть болт клеммового соединения моментом 16.18 кгс-м. При этом отклонение пакета пластин от положения в одной плоскости должно быть в пределах ±1 мм. Замер производить вблизи мест крепления пластин. В случае появления гофр на пластинах 4, их устранение производится путем поочередного ослабления и последующей затяжки моментом 11.12,5 кгс-м четырех болтов 5 крепления пластин к фланцу полумуфты и к демпферной муфте;

• проверить правильность установки угла опережения впрыскивания.

Рис. 64. Муфта привода топливного насоса высокого давления двигателей ЯМЗ-236НЕ2,БЕ2: 1-ведущая полумуфта; 2-болт клеммового соединения; 3-фланец полумуфты; 4-пластины привода; 5-болты крепления пластин привода; 6-шайбы; 7-демпферная муфта; 8-указатель; 9- топливный насос высокого давления; А-метка на демпферной муфте; Б-метка на указателе

Рис. 65. Муфта привода топливного насоса высокого давления двигателей ЯМЗ-236Н,Б,НЕ,БЕ: 1-вал привода; 2-пластины привода; 3-ведущая полумуфта; 4-болты; 5-болт клеммового соединения; 6-болты; 7-полумуфта ведомая; 8-муфта опережения впрыска топлива; 9-топливный насос высокого давления; А-метка на муфте; Б-метка на указателе

Порядок регулировки угла опережения впрыска двигателей ЯМЗ-236Н,Б,НЕ,БЕ (рис. 65):

• проверить плотность посадки полумуфты 3 на валу привода 1 и затяжку клеммового болта 5 (момент затяжки 43,2.58,9 Н-м (4,4.6 кгс-м));

• отвернуть (ослабить) два болта 4 и поворотом муфты опережения за счет овальных отверстий на фланце полумуфты совместить метки «А» и «Б»;

• не сбивая совмещенного положения меток, затянуть болты 4 привода моментом затяжки 43,2.58,9 Н-м (4,4.6 кгс-м). При этом отклонение пакета пластин от положения в одной плоскости должно быть в пределах ±1 мм. Замер производить вблизи мест крепления пластин;

Зазоры

Тепловые промежутки на всех клапанах составляют 0,25-0,30 мм. После выставления следует прокрутка коленчатого вала. Теперь их величина может измениться до 0,20-0,35 мм. Погрешность лежит в пределах поля допуска. Выходить за значения не рекомендуется по следующим причинам: 1. При увеличенных зазорах уменьшается высота подъема клапанов. Это значительно ухудшает степень наполнения цилиндров горючей смесью. 2. Малая величина зазоров не обеспечивает достаточное прилегание к седлу.

Выставление зазоров ведется только через 1 час после остановки двигателя. С течением времени он может достигнуть величины — 0,4 мм. Понадобится сразу проводить очередную регулировку.

Конструктивные особенности

В 2007 году было запущено в производство новое дизельное 650-е семейство, которое пришло на смену 8-ми цилиндровому ЯМЗ-658. Это лицензированные моторы Renault M/>

Накрывает блок чугунная головка с 4-мя клапанами на цилиндр. Распредвал установлен в блоке. Здесь нужно каждые 120 тыс. км проверять и по необходимости регулировать клапаны. Зазоры клапанов на ЯМЗ-650: впуск 0.4 мм, выпуск 0.7 мм.

На дизеле ЯМЗ-650 стоит впрыск топлива Common rail с насосом Bosch CP2.2+ и с давлением впрыска 1400 бар (для базовой модели). Давление масла в прогретом моторе: 4-6.6 кгс/см2. Также здесь установлен жидкостно-масляный теплообменник.

Базовые моторы оснащаются турбокомпрессором ТКР-90-2, другие модели могут использовать ТКР 90-3. Управляет всем этим ЭБУ Bosch EDC7 UC31.

Модификации

На базе основной модели выпускались модификации силового агрегата:

ЯМЗ-650 — базовый двигатель под Евро-3 мощностью 412 л.с. при 1900 об/мин, крутящий момент 1870 Нм при 1100-1300 об/мин. Стоит движок на МАЗ-5440, 6430, 6303, 6312, 5516, 6501; Урал-6307, 6902; Тонар-5422, МЗКТ-6527 и 7501.
ЯМЗ-6501 — иначе настроен ЭБУ. Мощность 362 л.с. при 1900 об/мин, крутящий момент 1670 Нм при 1100-1300 об/мин. Устанавливали мотор на Урал-6367, 6368, 6470, 6563; МАЗ-6312, 6430, 6501.
ЯМЗ-6502 — отличается настройкой блока управления. Мощность 311 л.с. при 2000 об/мин, момент 1215 Нм при 1100-1300 об/мин.
ЯМЗ-651 — тот же самый ЯМЗ-650, но отличается турбиной ТКР-90-3, форсунками, EGR-клапаном, PM-CAT катализатором, более производительной помпой, другим вентилятором, встроенной вискомуфтой, другой настройкой ЭБУ. Давление впрыска увеличено до 1600 бар. Эти двигатели отвечают экологическому классу Евро-4. Мощность 412 л.с. при 1900 об/мин, момент 1911 Нм при 1200-1400 об/мин. Встречается мотор на МАЗ-5340, 5440, 6312, 6430, 6501; Тонар-5422, 6528; МЗКТ-6527, 7501, 7511, 7512, 7006, 7007.
ЯМЗ-6511 — аналог 651-го с другой прошивкой. Мощность снижена до 362 л.с. при 1900 об/мин, крутящий момент 1765 Нм при 1100-1400 об/мин.
ЯМЗ-6512 — мотор с прошивкой на 320 л.с. при 2000 об/мин, момент 1569 Нм при 1100-1400 об/мин.
ЯМЗ-652 — аналог ЯМЗ-651, но с турбиной ТКР-90-2, без EGR и охладителя выхлопа. Это позволяет вписаться в 4 экологический класс (правила 96-02). Мощность 412 л.с. при 1900 об/мин, момент 1870 Нм при 1100-1400 об/мин. Устанавливается двс на Урал-5831, 6307, 6902; МЗКТ-6527, 7501, 7511, 7512, 7006, 7007.
ЯМЗ-6521 — тот же ЯМЗ-652, но с прошивкой на 362 л.с. при 1900 об/мин, момент 1665 Нм при 1100-1400 об/мин.
ЯМЗ-653 — версия под Евро-5 с доработанной топливной (давление 1800 бар). Мощность 422 л.с. при 1900 об/мин, момент 2000 Нм при 1100-1300 об/мин.
ЯМЗ-6531 — версия на 367 л.с. при 1900 об/мин, крутящий момент 1800 Нм при 1100-1300 об/мин.

Обслуживание

Обслуживание двигателя ЯМЗ 650 проходит идентично, как и для всех идентичных дизельных моторов отечественного производства. Так, межсервисное обслуживание поводится каждые 15 000 км пробега для базовой версии, и для турбодизеля — каждые 20 000 км.

Двигатель ЯМЗ-650.10-04, ЯМЗ-650.10-14 вид слева

Процесс технического обслуживания немного отличается от рядовых бензиновых двигателей. Каждое ТО — это целый комплекс операций направленных на сохранение технического состояния автомобиля.

Регулировка клапанов ЯМЗ 238 за два оборота коленчатого вала.

Для них важно чтобы мотор ходил долго. Мотор не прощает даже мелких ошибок

1 Особенности модельного ряда двигателей ЯМЗ

Выпуск двигателей производится в V-образном (V6, V8, V12), а также рядном L-образном (L-4, L-6) исполнении. Сегодня насчитывается 12 семейств дизельных двигателей и более 250 их модификаций.

Объем дизеля колеблется в пределах 11-26 литров. Мощность составляет 150-800 л.с. Процесс по сборке моторов осуществляется на одном предприятии, благодаря чему контроль качества производится на каждом этапе. Рассмотрим некоторые наиболее популярные типы двигателей ЯМЗ.

Двигатель ЯМЗ-238ДЕ2 V8 с турбонаддувом

1.1 ЯАЗ – 206 и ЯАЗ – 204

ЯАЗ — 206 – шестицилиндровый двухтактный двигатель, который производился на Ярославском Автомобильном (в 1958г переименован в Моторный) Заводе до 80-х годов прошлого века. Использовался для грузовых автомобилей типа МАЗ-200, ЯАЗ-200, МАЗ-205, ЯАЗ-205, МАЗ-502, МАЗ-501.

Технические характеристики ЯАЗ-206:

тип — дизель;
объем – 6970 куб.см;
max мощность – 165 л.с.;
конфигурация – рядный, шестицилиндровый;
количество клапанов – 12;
диаметр цилиндра – 108 мм;
ход поршня – 127 мм;
степень сжатия – 16;
материал блока цилиндров и ГБЦ – чугун;
охлаждение – жидкостное;
число тактов – 2.

ЯАЗ-204 – четырехцилиндровый двухтактный двигатель, является модификацией шестицилиндрового двигателя ЯАЗ-206. Используется для грузовых автомобилей, катеров, дизельных электростанций, компрессорных станций.

Технические характеристики ЯАЗ-204:

тип — дизель;
объем – 4654 куб.см;
max мощность – 110 л.с.;
конфигурация – рядный, четырехцилиндровый;
количество клапанов – 8;
диаметр цилиндра — 108 мм;
ход поршня — 127 мм;
степень сжатия – 16;
тип охлаждения – жидкостное;
материал ГБЦ и блока цилиндров – чугун;
число тактов – 2.

1.2 ЯМЗ-780

ЯМЗ-780 – рядный шестицилиндровый двигатель новой разработки. Был представлен на международном форуме «Армия-2016». Разработан для установки на бронированные платформы «Бумеранг» и «Курганец-25».

Объем двигателя составляет чуть больше 12 литров. Мощность – от 400 до 700 л. с. (в перспективе – до 1000). Спектр гусеничных платформ, на которых может применяться этот тип двигателя, очень широк. В перспективе ЯМЗ-780 может перекрыть производство всех V-образных моторов, которые до сих пор не имели альтернативы в плане мощности.

1.3 ЯМЗ-642

ЯМЗ-642 – шестицилиндровый двигатель. Его технические характеристики:

мощность – 155 л.с.;
диаметр цилиндра и хoд поршня – 120×120 мм;
степень сжатия – 17;
объем – 8,14 л.;
номинальная мощность – 117кВт (160л.с.);
номинальная частота вращения – 2600 об/мин.

Двигатель ЯМЗ КАЗ 642

1.4 ЯМЗ-850

Двигатель ЯМЗ-850 используется для самосвалов «БелАЗ», тягачей КЗКТ, МЗКТ, тракторов ЧЗПТ, транспортеров «Витязь» ИЗТМ.

количество цилиндров – 12;
размещение цилиндров – V-образное;
диаметр цилиндра и ход поршня – 140×140;
объем – 25,86;
степень сжатия – 15,2;
номинальная мощность – 426кВт (580л.с.).

1.5 Уральский региональный центр ЯМЗ

ООО «УРЦ ЯМЗ» — официальный дилер ОАО «Автодизель» (ЯМЗ, группа «ГАЗ»), ОАО «ШААЗ» с главным офисом в г. Миасс Челябинской области. УРЦ ЯМЗ – это система связанных между собой компаний, цель которых — обслуживание грузовой автомобильной техники. Группа компаний занимается производством, продажей, делает ремонт двигателей ЯМЗ, их сервисным и гарантийным обслуживанием.

УРЦ ЯМЗ реализует моторы, а также запчасти к ним для грузовиков Урал, Камаз, Краз, Белаз, Маз, Зил, автобусов, а также спецтехники – тракторов, погрузчиков, грейдеров.

Филиалы компании находятся в городах Новый Уренгой, Златоуст, Челябинск, Екатеринбург, Курган. Квалифицированные сотрудники УРЦ ЯМЗ, а также наличие большого ассортимента запасных частей, обеспечат бесперебойную работу вашей автомобильной техники.

низкие цены;
высокое качество;
официальная гарантия и сервисное обслуживание;
широкий ассортимент запчастей;
быстрая доставка;
предоставление выгодных условий постоянным клиентам.

Порядок работы цилиндров двигателя ЯМЗ 238

В таком порядке работают все v-образные восьми цилиндровые двигатели. Это означает, что поршень первого цилиндра подошел в ВМТ в момент сжатия. Произошел впрыск топлива в камеру сгорания перого цилиндра Клапана первого цилиндра закрыты. И именно в этом положении на не работающем двигателе можно регулировать клапана первого цилиндра.

Следующим согласно порядка работы двигателя в работу вступит 5 цилиндр. Поршень пятого цилиндра подойдет к вмт произойдет впрыск топлива. Клапана в этот момент закроются. Это положение и будет для регулировки клапанов пятого цилиндра. Так далее. Согласно порядка будут работать остальные цилиндры. То есть необходимо подводить поршень каждого цилиндра в верхнюю мертвую точку по очереди согласно порядка работы.

Помимо этого необходимо хорошо знать расположение цилиндров в двигателе

Как отрегулировать клапана на ямз 236

РЕГУЛИРОВКА ЗАЗОРОВ В КЛАПАННОМ МЕХАНИЗМЕ ДВИГАТЕЛЕЙ ЯМЗ-236Н, ЯМЗ-236НЕ2, ЯМЗ-236НЕ, ЯМЗ-236БЕ2, ЯМЗ-236БЕ, ЯМЗ-236Б

Тепловые зазоры в клапанном механизме предназначены для обеспечения герметичной посадки клапана на седло при расширении деталей привода клапанов во время работы двигателя. Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах 0,25. 0,30 мм. При повторной проверке зазоров после прокрутки коленчатого вала отрегулированного двигателя возможно изменение их до пределов 0,20.0,35 мм из-за погрешности формы и расположения поверхностей деталей распределительного механизма, что является допустимым.

При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей газораспределительного механизма. При очень малых зазорах в результате теплового расширения деталей газораспределительного механизма не обеспечивается плотное прилегание клапанов к седлам, нарушаются газодинамические процессы в цилиндрах двигателя, ухудшаются мощностные и технико-экономические показатели двигателя. Кроме того, уменьшение зазора в приводе выпускных клапанов может привести к перегреву клапанов и их прогару.

Тепловые зазоры регулировать на холодном двигателе или не ранее, чем через 1 час после его остановки.

При регулировке тепловых зазоров и повторной их проверке коромысла клапанов рекомендуется прижать:

• на головке правого ряда цилиндров коромысла выпускных клапанов к торцу оси, впускных клапанов — к упорной шайбе;

• на головке левого ряда цилиндров коромысла выпускных клапанов к упорной шайбе, впускных клапанов

Выпускные клапаны правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров — к маховику.

1 Выключить подачу топлива.

2 Отвернуть болты крепления крышек головок цилиндров и снять крышки.

3 Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120.150 Н-м (12.15 кгс-м).

4 Проворачивая коленчатый вал по часовой стрелке (при виде со стороны вентилятора) спереди ключом за болт крепления шкива или сзади ломиком за маховик через люк в нижней части картера маховика, используя отверстия в маховике (рис. 61), установить момент, когда впускной клапан первого цилиндра полностью поднимется (то есть закроется). Продолжая вращать коленчатый вал, провернуть его еще примерно на 1/3 оборота (-120°). Это положение коленчатого вала соответствует такту сжатия в первом цилиндре и оба клапана этого цилиндра будут закрыты.

5 Проверить щупом зазор между торцом клапана и носком коромысла у впускного и выпускного клапанов первого цилиндра и, при необходимости, отрегулировать.

6 Для регулировки зазоров отвернуть гайку

регулировочного винта, вставить в зазор щуп и, вращая винт отверткой (рис. 62), установить зазор 0,25.0,30 мм. Придерживая винт отверткой, затянуть гайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм — с усилием.

7 Для регулировки зазоров клапанного механизма остальных цилиндров провертывать коленчатый вал в том же направлении до полного закрытия впускного клапана регулируемого цилиндра и дополнительно еще на 1/3 оборота. Зазоры регулировать как указано выше (см. п.6).

Регулировку зазоров по цилиндрам рекомендуется проводить в соответствии с порядком их работы 1-4-2-5-3-6. Схема нумерации цилиндров приведена в разделе «Техническая характеристика».

8 После окончания регулировки зазоров запустить двигатель и прослушать его работу. Стуков в клапанном механизме не должно быть. В случае наличия характерного стука клапанов остановить двигатель и регулировку зазоров повторить. зазоров отвернуть гайку

9 Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.

Вывод

Двигатель ЯМЗ 650 — это легенда отечественного производства дизельных моторов. Так, существует много модификаций этого силового агрегата. Применяемость моторов Ярославского моторного завода достаточно широкая. Он получил известность, как надежный и недорогой силовой агрегат, не только на территории СНГ, но и в Китае.

Ярославский Моторный Завод производит двигатели ЯМЗ для разных видов техники. Ими оборудуют грузовые автомобили, автобусы, многие виды тракторов и другой сельскохозяйственной техники. Также двигатели ЯМЗ используются для работы дизельных электростанций.

Благодаря высоким эксплуатационным характеристикам и широкому полю применения, дизели Ярославского Завода пользуются большим спросом.
