Предназначение кислородного редуктора

Кислород – это неотъемлемый компонент так называемой газовой сварки или резки металла. К месту выполнения работ его доставляют в баллонах выполненных из стали и окрашенных в голубой цвет.

Для обеспечения подачи кислорода под рабочим давлением используют редукторы. В соответствии с ГОСТ 13861-89 эти устройства маркируются следующим образом – БКО, СКО, РКО. Первая аббревиатура обозначает то, что редуктор используют для установки на кислородные баллоны, одноступенчатый (Д – двухступенчатый). Вторая – это сетевое Изделие, и третья — рамповое.

Выпускают несколько видов этих устройств – БКО 25 и БКО 50. Первый тип обеспечивает подачу кислорода до 25 кубометров в час, второй 50. Предельный параметр рабочего давления первой модели равен 0,8 МПа, у второй 1,25 МПа.

Для присоединения кислородного редукционного устройства применяют накидную гайку.

Редуктор использует в работе следующие принципы:

1. Газ проходит через фильтр и подается в камеру высокого давления. Вращение регулятора передает усилие установленной пружины посредством диска, мембраны и толкателя непосредственно на клапан. Именно он и регулирует поступление кислорода в рабочий объем.
2. Узел, в котором происходит изменение давления, представляет собой отдельную сборочную единицу, состоящая из седла, клапана с пружиной и фильтрационного устройства ЭФ-5. Для повышения безопасности на корпусе устройства вмонтирован клапан, предназначенный для стравливания газа по достижении критического уровня давления в рабочей камере от 16,5 до 25 кгс на квадратный сантиметр.

Манометр кислородного редуктора

В составе кислородного редуктора применяют манометры, один показывает значение давления в баллоне (сети), а на второй его параметр на выходе. В зону сварки кислородную смесь подают через рукав диаметром 6 или более мм. Рукав подсоединяют к штуцеру, на другом конце устанавливают резак или горелку.

Процесс регулировки

При правильной настройке, важно чтобы автомобиль находился в полностью исправном состоянии. Системы, зажигания (свечи, катушки, провода) и топливная, должны работать безотказно

Двигатель нужно прогреть до рабочей температуры (80-95˚C). Выключить все потребители (освещение, кондиционер, магнитолу), а также оставить гидроусилитель в покое. Затем подсоединить соответствующие разъёмы диагностического кабеля к колодке электронного блока управления ГБО и к компьютеру. Как правило, фишка/коннектор находится под капотом рядом с газовым ЭБУ.

Автонастройка

Войдя в интерфейс программы (рассмотрим пример программы Stag (Стаг), более детально ознакомиться с софтом возможно тут), надо установить основные данные. Для этого во вкладке «параметры» — «параметры автомобиля», выставляем нужные значения:

Колич. цилиндров (тут всё ясно).
Количество цил. на катушку (зависит от типа системы зажигания авто). Правильность выставленных значений можно проверить, сравнив показания из правой колонки программы. Холостые обороты (ХХ) двигателя должны максимально совпадать с показаниями тахометра на панели приборов авто.
Если обороты ДВС снимаются с датчика распредвала, устанавливаем соответствующую галочку, но здесь нужно знать количество импульсов выдаваемых за один оборот вала (в большинстве случаев это 1 импульс).
«Сигнал оборотов» можно оставить 2,5 V.
При плавающих оборотах мотора, нужно поставить галочку «фильтр сигнала RPM».
Выбираем тип двигателя стандарт/турбо.
Если не известен тип лямбда-зонда, лучше оставить заводские настройки программы и пропустить этот пункт

А вот бензиновый впрыск важно знать — фазированный или попарный (чаще всего это фазир.).
Далее переходим во вкладку «установки газового контроллера»:

1. Температуру включения (перехода на газ) ставим в диапазоне от 30-35˚C (если редуктор-испаритель изношен или зимнее время года, можно установить 40-45 градусов).
2. Обороты двигателя, при которых машина перейдёт на газовое топливо можно поставить в интервале 500-650 об/мин.
3. Время включения – это время задержки запуска ГБО при пуске прогретого мотора. Ставим 3-60 секунд, не очень важный параметр, нужен для стабилизации работы бенз. форсунок.
4. Отключение цилиндра оставляем как есть. Параметр нужен для более незаметного перехода на газ, настраивается индивидуально.
5. В регионах с жарким климатом, допускается «тёплый старт». При иных условиях лучше пропустить этот пункт.
6. Минимальную температуру газа оставляем, так как есть. При снижении фактической ˚t газа ниже этого параметра, система перейдёт на бензин.
7. Минимальные обороты на газе ставим 300-400 об/мин. В случае снижения этого значения ДВС перейдёт на бензин.

1. Макс. нагрузку на газе оставляем 100%.
2. Время ошибки по давлению можно оставить 300 мс.
3. Тип топлива LPG – пропан-бутан или CNG – метан.
4. Рабочее давление редуктора настраивается в ходе автокалибровки (до 1.4), а минимальное выставляем 0,5-0,6 бар (при его уменьшении система включит бензин).
5. Тип форсунок ставим в соответствии с установленными.
6. Прогрев форс. можно включить, это приведёт к активации инжекторов после длительной стоянки.
7. «Экстра-впрыски» оставляем как есть.
8. Маркировку датчиков температуры редуктора и газа, также нужно знать при установке. Температура редуктора должна примерно совпадать с темпер. ДВС на штатном указателе.
9. Указатель уровня газа устанавливаем согласно маркировке.

Во вкладке «дополнительные настройки» указаны параметры для более продвинутой/тонкой настройки. Здесь следует только разрешить аварийные запуски на газе и их количество.

После чего переходим в опцию «автонастройка». Активируем кнопку «старт».

Программа начнёт автоматическую калибровку, которая длиться 1-3 минуты. По завершении входим во вкладку «карта». Оранжевая линия должна находиться в интервале 1-1.4 коэффициента.

Если линия находится выше этого порога, значит неправильно подобраны дюзы форсунок, их пропускная способность занижена. В таком случае надо рассверливать жиклёры, либо подбирать другие. Ну а если кривая ниже данного диапазона, это указывает на то, что отверстия дюз слишком большие. Тут следует выбирать другие жиклеры/форсунки или запаивать имеющиеся и регулировать (сверлить) их под нужный размер.

Правила безопасной эксплуатации

Учитывая взрыво- и пожароопасность кислорода, такие изделия согласно нормам ГОСТ 12.2.008-75 должны периодически подвергаться тщательному регламентному обслуживанию. Применительно к кислородным редукторам типа БКО 50-4 и БКО 50-5 правила обслуживания включают в себя:

1. Проверку хода регулирующего винта/маховика от одного крайнего положения в другое: оно должно выполняться плавно, и без заеданий.
2. Присоединительные элементы не должны иметь внешних механических повреждений – трещин, царапин, а также быть очищенными от масел, жиров и загрязнений.
3. Переодическая проверка манометров не должна быть реже одного раза в год. Критерием необходимости в проверке считается повышенная инерционность стрелки прибора.
4. В качестве уплотняющих элементов – прокладок, ниппелей и пр. – не могут использоваться детали, не соответствующие условиям эксплуатации кислородных редукторов.

1. Перед каждым применением проверяется (по манометру) герметичность соединений, утечка кислорода из баллона недопустима.
2. При присоединённом к редуктору баллоне с кислородом запрещается выполнять какую-либо регулировку.
3. Согласно правилам охраны труда между редуктором для кислородного баллона и остальной газосварочной аппаратурой стоит предусматривать монтаж предохранительных устройств, в том числе и для гашения пламени. Это могут быть обратные клапаны, рассчитанные на давление в баллоне, а также предохранительные затворы.

Цена на кислородный редуктор определяется его конструкцией и эксплуатационными возможностями. Для одноступенчатых редукторов цена колеблется в пределах 1800…2000 руб. (БКО 50-4) и 1100…1200 руб. (БКО 50-5). Двухступенчатые устройства (например, БКД-25 или Multi-Stage RG S2 O2 чешского производства) стоят значительно дороже — 11000…12000 руб.

Эксплуатация редуктора.

До присоединения кислородного редуктора необходимо тщательно проверить, нет ли на штуцере и накидной гайке следов масла и т. п. При обнаружении следов жировых веществ редуктор надо промыть в каком- либо растворителе (например, в авиационном бензине).

Далее необходимо проверить исправность резьбы накидной гайки, очистить ее от грязи и пыли, а также проверить наличие и исправность фибровой (для кислородных редукторов) или кожаной (для ацетиленовых редукторов) прокладки, от которой зависит плотность соединения редуктора с вентилем.

После продувания кислородного вентиля баллона или магистрали для удаления из них грязи или стружки, которые могут попасть в редуктор и испортить его клапан, к штуцеру вентиля привертывается и закрепляется ключом накидная гайка кислородного редуктора.

Точно так же необходимо продуть вентиль ацетиленового баллона до присоединения к нему ацетиленового редуктора.

До пуска газа в редуктор его регулирующий винт должен быть вывернут до полного ослабления нажимной пружины, чтобы при открывании вентиля баллона редуктор не мог быть поврежден. Запорный вентиль на редукторе должен быть открыт. К шланговому ниппелю редуктора присоединяют шланг и укрепляют его прочно хомутиками или мягкой проволокой.

Для пуска газа в редуктор необходимо плавно открыть вентиль баллона на пол-оборота маховичка. Если при этом ненормальностей не наблюдается, то вентиль баллона следует открыть до отказа и вращением нажимного регулирующего винта редуктора по часовой стрелке установить по манометру необходимое рабочее давление. Величина рабочего давления кислорода устанавливается при открытом вентиле резака.

Когда же вследствие наличия масла или резкого пуска кислорода произойдет вспышка или сильное нагревание редуктора, необходимо быстро закрыть вентиль баллона, а редуктор снять и отправить в ремонт.

После установления рабочего давления надо проверить, нет ли утечки газа в местах соединений, по резьбе манометров и т. д. Пропуски газа опасны, так как ацетилен и другие горючие газы образуют с воздухом взрывчатые смеси.

После проверки резак зажигают и регулируют пламя.

В процессе работы необходимо следить, чтобы в редукторе не появлялось утечки, замерзания и т. д.

При прекращении работы на 2—3 мин. можно закрыть только вентили на резаке. Если же работа прекращается на 10—15 мин., то помимо вентилей резака закрывают и запорный вентиль редуктора, не изменяя положения регулирующего винта. При перерывах в работе более 10—15 мин. следует дополнительно вывертыванием регулирующего винта ослабить нажимную пружину.

При длительных перерывах и по окончании работы закрывается вентиль баллона или магистрали и полностью выпускается оставшийся в редукторе газ. Затем вращением регулирующего винта против часовой стрелки ослабляется нажимная пружина.

Принцип работы редуктора

Широкое применение получил более надёжный в работе кислородный редуктор обратного действия, как более компактный и простой по конструкции. Редуктор имеет две камеры – одна с высоким давлением кислорода от баллона или магистрали и рабочую камеру с низким давлением. Давление кислорода в камере высокого давления равно давлению кислорода в баллоне, так как камера непосредственно соединена с баллоном. Между камерами имеется клапан, на который, через мембрану, воздействуют две пружины, открытие которого, зависит от соотношения сжатия этих пружин.

Упругость пружины камеры низкого давления регулируется винтом, соответственно регулируя степень открытости клапана и тем самым изменяя давление во второй камере, с низким давлением. Для перекрытия клапана, необходимо ослабить пружину, то есть выкрутить винт. Камера низкого давления, через газовый вентиль и шланги, соединена с горелкой, а давление газа в горелке равно давлению в рабочей камере с низким давлением. Если, при каком-то положении регулировочного винта, расход кислорода и его поступление равны, то всегда рабочее давление не изменяется.

При расходе кислорода больше его поступления, то давление в рабочей камере низкого давления снизится. При этом нажимная пружина будет давить на диафрагму и деформировать её, что заставит клапан приоткрыться больше и поступление кислорода в рабочую камеру увеличится. При уменьшении расхода кислорода, давление в этой камере увеличится, что вызывает сжатие пружины и деформацию диафрагмы в обратную сторону. Это заставляет клапан перекрывать проходное отверстие и поступление газа уменьшается. Таким образом, обеспечивается автоматическое поддержание давление кислорода на выходе из редуктора.

На кислородном редукторе установлены два манометра: высокого и низкого давления. Манометрия кислорода в баллоне или магистрали отслеживается по манометру высокого давления, а по манометру низкого давления регулируется рабочее давление кислорода, поступающего на горелку.

Снятие и установка редуктора

Снятие редуктора

Чтобы снять редуктор, выполните следующие действия:

• слейте из балки моста масло;
• приподнимите заднюю часть автомобиля, установите ее на подставки;
• демонтируйте колеса;
• отверните гайки, прикрепляющие щит тормоза к балке;
• выдвиньте полуоси из коробки дифференциала;
• отсоедините от редуктора карданный вал;
• подставьте под картер редуктора подставку;
• выверните болты крепления редуктора к балке заднего моста;
• выньте редуктор из балки.

Разборка редуктора

Редуктор закрепите на стенде. Снимите стопорные пластины, удалите болты и крышки подшипников коробки дифференциала, а также регулировочные гайки и наружные кольца роликовых подшипников. Прежде, чем снять крышки, пометьте их, чтобы позже установить на прежние места. Извлеките из картера редуктора коробку дифференциала с внутренними кольцами подшипников и ведомой шестерней.

Чтобы демонтировать ведущую шестерню и ее детали, необходимо выполнить следующие действия:

• перевернуть картер редуктора вверх горловиной;
• отвернуть ключом (2) гайку крепления фланца, придерживая при этом фланец (3) ведущей шестерни стопором (1);
• снимите фланец;
• извлеките ведущую шестерню;
• из картера выньте сальник, маслоотражатель, внутреннее кольцо переднего подшипника;
• выпрессуйте с помощью оправки наружные кольца заднего и переднего подшипника;
• снимите распорную втулку с ведущей шестерни;
• с помощью съемника (1) и оправки (4) снимите внутреннее кольцо заднего роликового подшипника;
• извлеките регулировочное кольцо внутренней шестерни.

• снимаем внутренние кольца (2) коробки (3) с помощью универсального съемника (1) и упора (4);
• отвертываем гайки крепления шестерни ведомой и выбиваем из коробки ось сателлитов;
• проворачиваем шестерни полуосей и сателлиты, при этом последние должны выкатиться в окна дифференциала, чтобы их можно было вынуть;
• снимаем с шестерни полуосей с опорными шайбами.

Установка редуктора

Чтобы разобрать редуктор, необходимо очистить от масла балку моста. Затем нужно положить уплотнительную прокладку на привалочную поверхность, вставить в балку редуктор и закрепить его болтами. Предварительно отверстия в балке и болты обезжирьте и нанесите на болты герметик. Присоедините к редуктору карданный вал и установите полуоси и тормозные барабаны. Установите колесо, наверните (не затягивая) болты их крепления. Кода будут установлены оба колеса, уберите подставки и опустите машину на землю. Далее затяните болты крепления колес с помощью динамического ключа. Очистите магнитную пробку и вверните ее в балку. Заправьте балку моста маслом через маслоналивное отверстие.

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

• при закручивании подача газа будет сбавляться редуктором;
• при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Какой выбрать редуктор 2103 или 2106?

В «природе» жигулевских редукторов существует 4 типа:

• ВАЗ 2101 — передаточное число 4,3
• ВАЗ 2102 — 4,4
• ВАЗ 2103 «троечный» — 4,1
• ВАЗ 2106 «шестерочный» — 3,9.

Передаточное число это соотношение зубьев, например, в «шестерочном» редукторе на большой шестерни имеется маркировка 2106 1143. Следовательно, для определения пары необходимо 43/11 = 3.9. Чем больше число пары, тем автомобиль будет более «тяговитым», но зато потеряет в максимальной скорости. Чаще всего, в магазинах можно встретить два типа редукторов: с парой 4,3 и 3,9.

• Вывешиваем задний мост, сливаем масло из картера, снимаем колеса и тормозные барабаны, вынимаем полуоси. Отсоединяем карданный вал от фланца ведущей шестерни и отводим его в сторону.
• Ключом на «13» отворачиваем восемь болтов крепления картера редуктора к балке заднего моста.
• Снимаем редуктор в сборе.
• Новый редуктор устанавливаем в порядке, обратном снятию. На резьбовую часть болтов крепления картера наносим герметик. После установки не забудьте залить трансмиссионное масло вязкостью 75W-90 в картер заднего моста. Объем картера — 1,3 литра.

ГАЗ Соболь Железный дровосек › Бортжурнал › Редуктор заднего моста. Часть 2.

вот даже не знаю что и думать, на вчерашнюю запись более 100 лайков и… и ни одного комментария!То ли настолько интересно, что кому нужно дыхание затаили, то ли ну его в пень, такой хоккей никому не интересен.Когда нет обратной связи — это не есть хорошо(

Тем не мене продолжаю!

перед дальнейшим описанием вам нужно посмотреть 2 видео (второе из трёх частей) по настройке редуктора заднего моста (именно технологиями оттуда я буду пользоваться в дальнейшем).Вот это видео покажет как подбирать толщину регулировочной шайбы под подшипником хвостовика без всяких индикаторов

Небольшая подсказка — для экономии своего времени нажимайте в ютубе кнопку настойки (шестеренка снизу) и выбирайте там скорость просмотра 1,5 или 2, я на всех видео что смотрю делаю подобным образом, очень экономит время!

https://youtube.com/watch?v=7-R8yWVxfaY

https://youtube.com/watch?v=zHvu8XzjMPk

https://youtube.com/watch?v=K9L1SKKbwsQ

тут 3 части из которых можно выяснить много полезного, хотя и воды тут хватает, по сути половина информации в этой трилогии про ремонт редуктора для вас как для пользователя тут избыточна, так что просто посмотрите и далее послушайте что я вам расскажу)

Плюс вы же уже смотрите на 1,5-2ой скорости, так что этим вы компенсируете воду и ненужные для вас описания его приспособлений для ремонта, зато подробно рассмотрите устройство газелевско-соболинного редуктора (волговский почти такой же. за исключением чуть проще устроенного дифференциала) и тебольшой трудности из-за несъёмного корпуса редуктора

Вот хвостовик моста волги 1998 года (слева) и соболя 2007 года (справа).

Важны не года и не с чего они, а принцип осуществления преднятяга подшипников

У втулки однозначный плюс — это поддержание нужного преднатяга у подшипников даже при их износе за счёт упругости

стоит она между подшипниками вот так

при затяжке деформируется и осуществляет расчётный преднатяг (прижатие подшипников) с нужным тепловым зазором для их корректной работы

Ставиться она только на предназначенные под неё хвостовики и как вы уже поняли из просмотренного видео — минусов у неё два.1) она одноразовая, поэтому при замене сальника хвостовика её нужно менять на новую (как и при любом другом случае с откручиванием гайки хвостовика!)2) Купить новую исправную — это реальная лотерея, в видео вы уже увидели как выбирать годную втулку по звуку (эй, а я же вам говорил, что посмотреть нужно было в начале поста, а не сейчас искать!) и как важно брать втулку промеряя её высоту

Второй метод осуществления преднатяга- это использование такой калёной шайбы

И обеспечивает точное расстояние между подшипниками таким образом

Преимущества у неё — это пожалуй простота. Ставите точный размер (как его подобрать — расскажу чуть позже. при сборке редуктора. в видео этого не будет!). Плюс при замене сальника, если подшипники у вас не прослабли и не износились. то просто меняете, закручиваете хвостовик со «все дури» и в ус не дуете

Минусы- если подшипники прослабли и начали проворачиваться — шайба может протереться и износ пойдёт ещё более быстро

Так же минусом является необходимость проверки люфта хвостовика при каждой замене масла, что бы при необходимости разобрать поменять её на более толстую.

Как это делать и что нужно для такой замены — опять же в следующих бортовиках

А пока я беру волговскую заводскую главную пару… обозначения у неё набиты вот тут

на на хвостовике указано «смещение»

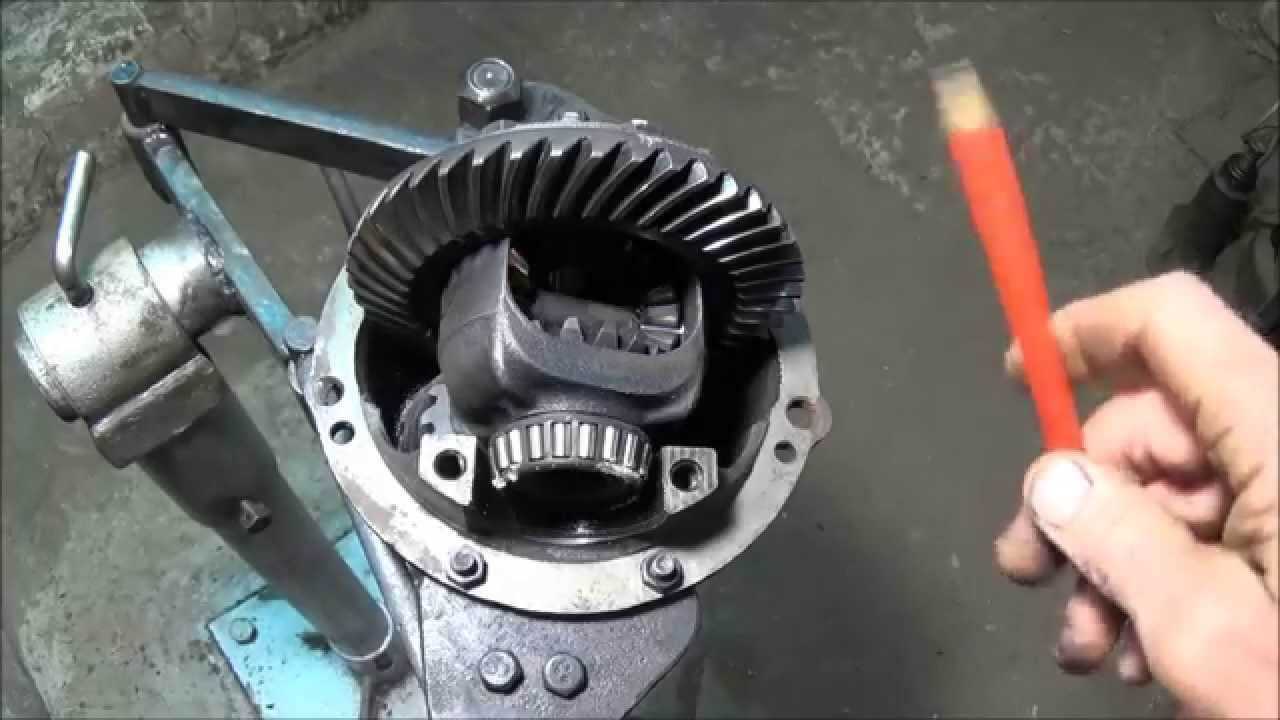

Снимаю старый подшипник, для начала строгиваю зубилом на 3-4 мм

далее проще всего, если у вас нет «конского» съёмника, навернуть на хвостовик гайку, вставить хвостовик так, что бы что то залезло под подшипник и ударами по гайке. накрученной на хвостовик сбивать сердечник из подшипника. Я для этого использовал… старую тормозную колодку от соболя)

со вторым хвостовиком нужно сделать аналогично

потому как если повезёт то одна из двух регулировочных шайб ( оказывается их найти не так и просто!) подойдёт вам для установки новой главной пары в ваш корпус

Присмотрев первое видео вы уже поняли, как нужно будет определять толщину этой шайбы. но не спешите повторять, я в следующих бортовиках покажу как сделать такой подбор ещё проще)

Таким образом я с вами по теоретической части хвостовиков полностью разобрался, осталось закрепить на практике.Ещё пару бортовиков и будет вам описание как на деле используя кое что из первого видео, кое что из трёх других и кроме этого добавив немного от себя сделать настройку пятна контакта и идеальный преднатяг подшипников (как на начальном этапе так и при дальнейшей эксплуатации по факту их износа ).

На раз плюнуть будете это в дальнейшем делать и себе и тому парню)
