Как устранить стук в рулевой колонке на УАЗ Патриот

Владельцам ульяновского серийного внедорожника под названием УАЗ Патриот понадобятся некоторые модификации практически сразу после его приобретения. Даже новый автомобиль из автосалона может чувствовать посторонний шум или стук в области рулевой механизм. Конечно, если машина все еще находится на гарантии, вам следует обратиться к вашему дилеру, чтобы решить проблему. Но во всех случаях владелец нового внедорожника имеет возможность посетить такой центр, поэтому часто все неисправности приходится исправлять самостоятельно. В этой статье мы проанализируем влияние рулевого колеса на внедорожник УАЗ Патриот, которое происходит в основном во время поворота, а также процесс его устранения.

Общий источник стука

Устройство руля на УАЗ Паритоте

Неотъемлемой частью любого транспортного средства является рулевое управление(РУ), благодаря которому обеспечивается безопасность передвижения на автомобиле, меняется направление движения, а также совершаются различные маневры. На внедорожнике UAZ Patriot  с гидроусилителем в устройство системы РУ входит: рулевая колонка, руль, пара рулевых тяг, поворотные кулаки, и шаровые шарниры.

Регулировка

Для проведения работ по настройке нужно подготовить весь необходимый инструмент:

  • Плоскогубцы, чтобы расшплинтовать гайки;
  • Набор гаечных ключей;
  • Т-30 наконечник в форме звездочки;
  • Смазку WD-40.

После того как весь инструмент подготовлен можно переходить к регулировки усилителя:

  1. Первым делом прямо устанавливаются колеса;
  2. Открывается капот и находится колонка;
  3. Поверхность очищается от грязи;
  4. На картере ГУРА его центральной части находится винт, при помощи которого осуществляется регулировка;
  5. С сошки снимается наконечник;
  6. Проверяется наличие люфта и возможных дефектов, для этого сошку нужно подвигать в лево и право. В случае обнаружения дефектов они устраняются;
  7. Переходим к необходимым работам, ключом на 16 откручивается контргайка, у нее левая резьба, по этой причине ее нужно откручивать по часовой стрелке;
  8. Когда контргайку ослабили берется ключ T-30 и откручивается винт;
  9. Проверяется как ходит рулевая сошка, если она двигается туго, винт нужно крутить в левую сторону;
  10. Регулируется люфт на редукторе, таким образом чтобы он ели ощущался;
  11. В таком положении до упора затягивается  и зашплинтовывается контргайка.

После того как работы произведены нужно проверить чтобы сошка перемещалась плавно без заеданий, наличие небольшого люфта допускается.  Затем на место устанавливаются все наконечники и уже во время движения проверяется работа механизма.

Ремонт

В картере рулевой колонки внедорожника УАЗ Патриот имеется слабое место, это резьба куда вкручивается болт, и во время регулировки целостность резьбы может нарушится, это связанно с низким качеством металла. Проблема решается следующим способом:

  1. При помощи метчика нарезается новая резьба;
  2. Берется втулка у которой две резьбы;
  3. Втулка вкручивается по новой нарезанной резьбе и склеивается при помощи цианакрилатного клея;
  4. В новое отверстие редуктора устанавливается новый регулировочный болт;
  5. Крышка картера устанавливается на место и закрепляется с при помощи  четырех болтов.

После этой процедуры можно производить необходимую регулировка.

Подрулевые переключатели

Для удобства выполнения некоторых манипуляций в автомобиле предусмотрены специальные переключатели, которые располагаются под рулем.

Подрулевые переключатели УАЗ Патриот имеют конструкцию состоящую и двух переключателей, в виде пары пластиковых рычагов, расположенных под рулевой колонкой.  Устройство расположенное с левой стороны отвечает за :

  • Работу правого повортника;
  • Работу левого повортника;
  • Включение и выключение дальнего и ближнего света;
  • Возможность мигания дальним светом.

Эти функции очень важны во время движения на автомобиле, и передвигаться  без них транспортному средству запрещено.  Правые подрулевые переключатели отвечают за:

  • Переключения скорости дворников;
  • Одновременное включение дворников и стеклоомывателя;
  • Включение заднего дворника;
  • Одновременное включение заднего омывателя и дворника.

Конечно функционал второго рычага менее важный, но передвижение в дождливую погоду или снег будет затруднительным.

Рекомендуем ознакомится с видео:Подводя итог можно сделать вывод ,что этот механизм всегда  должен находится в исправном состоянии, иначе передвигаться на автомобиле становится небезопасно. В случае возникновения каких либо неисправностей все работы по ремонту можно произвести самостоятельно.

Устройство руля на УАЗ Паритоте Ссылка на основную публикацию

Адреса сервис центров по ремонту автомобилей УАЗ

Сервис автомобилей УАЗ Химиков

  • Город: Санкт-Петербург
  • Адрес: улица Химиков, д. 10
  • Телефон: 8 (812) 507-8081
  • Режим работы: ПН-ПТ: 9-20, ВХ: 10-18
  • Метро: метро Ладожская
  • Район: Красногвардейский район

Сервис автомобилей УАЗ Парнас

  • Город: Санкт-Петербург
  • Адрес: проспект Энгельса, 154к3
  • Телефон: 8 (812) 507-8005
  • Режим работы: ПН-ПТ: 9-20, СБ,ВС: 10-18
  • Метро: метро Ладожская
  • Район: Всеволожский район

Сервис автомобилей УАЗ Энгельса

  • Город: Санкт-Петербург
  • Адрес: проспект Энгельса, 96
  • Телефон: 8 (812) 507-8022
  • Режим работы: ПН-ПТ: 9-20, СБ,ВС: 10-18
  • Метро: метро Ладожская
  • Район: Всеволожский район

Сервис автомобилей УАЗ Руставели

  • Город: Санкт-Петербург
  • Адрес: Руставели, 13
  • Телефон: 8 (812) 507-8033
  • Режим работы: ПН-ВС с 9 до 21
  • Метро: Политехническая, Мужества
  • Район: Калининский район

Сервис автомобилей УАЗ Бухарестская

  • Город: Санкт-Петербург
  • Адрес: Бухарестская, 1б
  • Телефон: 8 (812) 507-8033
  • Режим работы: ПН-ВС с 9 до 21
  • Метро: Волковская, Бухарестская
  • Район: Фрунзенский район

Сервис автомобилей УАЗ Планерная

  • Город: Санкт-Петербург
  • Адрес: ул. Планерная, 15Д
  • Телефон: 8 (812) 409-3608
  • Режим работы: ПН-ВС с 10 до 21
  • Метро: Старая Деревня, Беговая
  • Район: Приморский район

Сервис автомобилей УАЗ Всеволожск

  • Город: Санкт-Петербург
  • Адрес: Дорога Жизни, 6 километр
  • Телефон: 8 (812) 507-8076
  • Режим работы: ПН-ПТ: 9-20, СБ,ВС: 10-18
  • Метро: метро Ладожская
  • Район: Всеволожский район

Сервис автомобилей УАЗ Десантников

  • Город: Санкт-Петербург
  • Адрес: улица Десантников, 11
  • Телефон: 8 (812) 507-8018
  • Режим работы: ПН-ПТ: 9-20, ВХ: 10-18
  • Метро: метро пр. Ветеранов
  • Район: Красносельский район

Сервис автомобилей УАЗ Народного Ополчения

  • Город: Санкт-Петербург
  • Адрес: Народного Ополчения, 199 к3
  • Телефон: 8 (812) 507-8001
  • Режим работы: ПН-ВС с 9 до 21
  • Метро: Пр. Ветеранов, Ленинский пр.
  • Район: Кировский, Красносельский

Сервис автомобилей УАЗ Ленинский

  • Город: Санкт-Петербург
  • Адрес: Ленинский проспект, 147
  • Телефон: 8 (812) 507-8009
  • Режим работы: ПН-ПТ: 9-20, СБ,ВС: 10-18
  • Метро: метро Ладожская
  • Район: Всеволожский район

Сервис автомобилей УАЗ Магнитогорская

  • Город: Санкт-Петербург
  • Адрес: Магнитогорская, 40г1
  • Телефон: 8 (812) 507-8033
  • Режим работы: ПН-ВС с 9 до 21
  • Метро: Ладожская, Новочеркасская
  • Район: Красногвардейский, Невский

Сервис автомобилей УАЗ на Южном

  • Город: Санкт-Петербург
  • Адрес: Южное шоссе 37, корпус 1Б
  • Телефон: 8 (812) 507-8033
  • Режим работы: ПН-ВС с 9 до 21
  • Метро: Ломоносовская
  • Район: Фрунзенский

Ремонт насоса гидроусилителя руля своими руками

С помощью динамометра замерьте момент проворачивания винта 14 в среднем и в крайних положениях вала-сектора 2. Среднее положение вала-сектора находится поворотом винта на 2,5 оборота из любого крайнего. Для замера момента проворачивания винта в крайнем положении вала-сектора необходимо поворотом винта на 1/2 оборота вал-сектор отвести от упора в крайнем положении и замерять величину момента вращением винта на один оборот. Демонтаж начинается с отвинчивания винтов муфты от рулевого вала. Необходимо запомнить либо зарисовать схему расположения муфты относительно вала. Она поддается смещению, если использовать монтировку, продвигая ее по шлицам.

Вы можете продолжить голосовать в опросах, отвечать на вопросы, комментировать и оценивать ответы других пользователей. Завтра (по московскому времени) вы снова сможете задавать вопросы.»,»601″:»Не смогли удалить ответ»,»109″:»Просьба сформулировать текст сообщения другими словами.

А потек он у меня из-за заводского брака: в месте посадки верхнего подшипника вала-сектора (на котором сошка стоит) кто-то на заводе за каким-то хером продрал картер редуктора че-то типа протяжки с долбежного станка. На выходе получилась канавка милиметра 4 шириной, до 0,5-0,7мм глубиной на выходе и длиной около сантиметра. И конечно же она проходит через паз для резинки, уплотняющей посадку подшипника. В итоге имеем: резинка надорвана, на корпусе лишняя канавка и заусенцы. Наваривать и потом шлифовать эту канавку я забил. А зря — опять потеть там начало. Так что при следующей разборке полуавтоматом наплавлю ее и потом дремелем зашлифую в размер. Вот на Предпоследней Фото видна какая то крышка с 2-мя круглыми отверстиями (похож на хрюшкин пяточок) и 2 прямоугольных выемки.

Далее смотрим на внутреннюю рабочую поверхность статора,зачастую бывает, что именно ее износ является причиной проблем с насосом ГУР. Распределитель 2 предназначается для распределения потоков рабочей жидкости в требуемую полость гидроцилиндра. Распределитель и является тем устройством, посредством которого обеспечивается направление определенного количества жидкости в гидроцилиндр или бачок.

Подготовка к ремонту гидроусилителя руля

Если момент проворачивания винта в крайних положениях меньше указанного, необходимо произвести регулировку затяжки подшипников 11 винта.

Автомобиль УАЗ Патриот в конструкции рулевого механизма имеет устройство, которое в народе называется ГУР или гидравлический усилитель руля. Гидроусилитель представляет собой устройство, посредством которого облегчается человеческий физический труд. Все что необходимо человеку, это держать руль в руках, а управлять ним можно даже с помощью одного пальца. В данном материале рассмотрим назначение ГУР, а также его устройство и принцип проведения ремонтных работ на внедорожнике УАЗ Патриот.

Возможно вы используете нецензурную лексику»,»163″:»Оценивать могут только пользователи с уровнем Знаток и выше»,»243″:»Модерируемая сущность не найдена»,»231″:»Дополнение к вопросу не найдено»,»151″:»Неправильный тип файла. Просьба выбрать файл в формате JPG, PNG и повторить попытку загрузки»,»148″:»Данного ответа не существует»,»175″:»Нельзя удалить вопрос этого пользователя»,»106″:»Выберите соответствующую подкатегорию из списка»,»157″:»не смогли получить поинты»,»197″:»Запись в истории не найдена»,»203″:»Ответ нельзя редактировать: время вышло»,»261″:»На вас часто жалуются, поэтому мы временно ограничили вам возможность публиковать ответы. Вы снова сможете отвечать в течение нескольких часов.»,»138″:»Невозможно голосовать в вопросе. В магазине за 410р был куплен ремкомплект борисовского ГУРа от Волги. Это был первый промах. Данный ремкомплект на 133 механизм не подходит. Точнее подходит только половина резинок-колечек. Вторая половина либо не подходит, либо вообще отсутствует в конструкции редуктора.

Вы можете продолжить задавать вопросы, давать ответы, оценивать ответы других пользователей. Завтра (по московскому времени) вы снова сможете публиковать комментарии.»,»187″:»Сеть не whitelisted»,»140″:»Невозможно принять голос в опросе. Просьба выбрать единственный вариант ответа из списка»,»223″:»Сегодня вы больше не можете участвовать в выборе лучших ответов на вопросы.

При правильной затяжке подшипников и отсутствии зазора в зацеплении гайки-рейки и вала-сектора момент проворачивания вала в среднем положении вала-сектора должен быть 1,6–2,5 Н·м (0,16–0,25 кгс·м), в крайнем положении вала-сектора момент должен уменьшаться до 0,8–1,2 Н·м (0,08–0,12 кгс·м).

Однако, узел вследствие интенсивной эксплуатации может подвергаться износу. В таких случаях потребуется либо обратиться в сервисный центр, либо выполнить ремонт насоса гидроусилителя руля своими руками. Если поломанные детали окажутся ремонтопригодными, то водитель получит после восстановления работоспособный узел и при этом сэкономит средства.

Особенности ремонта

Чтобы отрегулировать картер рулевого управления своими руками, нужно поставить авто на ровную поверхность. Колеса должны стоять прямо.

Этапы работ:

  1. Для удобства лучше снять адсорбер, отсоединив шланги.
  2. На редукторе и на сошке поставить отметку лаком, чтобы знать, из какого положения начинается регулировка. При этом необязательно, чтобы сошка находилась в центре.
  3. Отсоединить короткую тягу рычага от сошки редуктора. Последнюю отвести влево и вправо и поставить метки. Деталь должна ходить плавно с некоторым сопротивлением. Может быть небольшой люфт.
  4. Ослабить контргайку на редукторе ключом на 16. Это нужно делать строго по часовой стрелке, так как на гайке левая резьба.
  5. Регулировочный винт вращается для ослабления по часовой стрелке, для затягивания — против часовой. После каждого затягивания нужно поворачивать гайку против часовой стрелки.
  6. После регулировки сошку нужно выставить по центру. Расстояние между метками левого и правого положений требуется разделить пополам.
  7. Поставить рулевой наконечник и адсорбер на место.
  8. Проверить положение рулевой колонки. Если она оказалась повернута, снять пластиковую накладку, ключом на 24 ослабить центральную гайку.
  9. Вернуть руль в нормальное положение и собрать заново.

При правильной регулировке во время езды по прямой люфт отсутствует. При повороте руля в любую сторону появляется зазор вала двигателя и червяка. Чем больше поворот колеса, тем больше эта щель. Во время каждого ТО ее нужно проверять.

УАЗ Patriot › Бортжурнал › Замена Шлангов И Масла ГУР ZF. УАЗ Патриот (дорестайл).

После холодов обильно стало давить масло из шалнгов ГУРа…

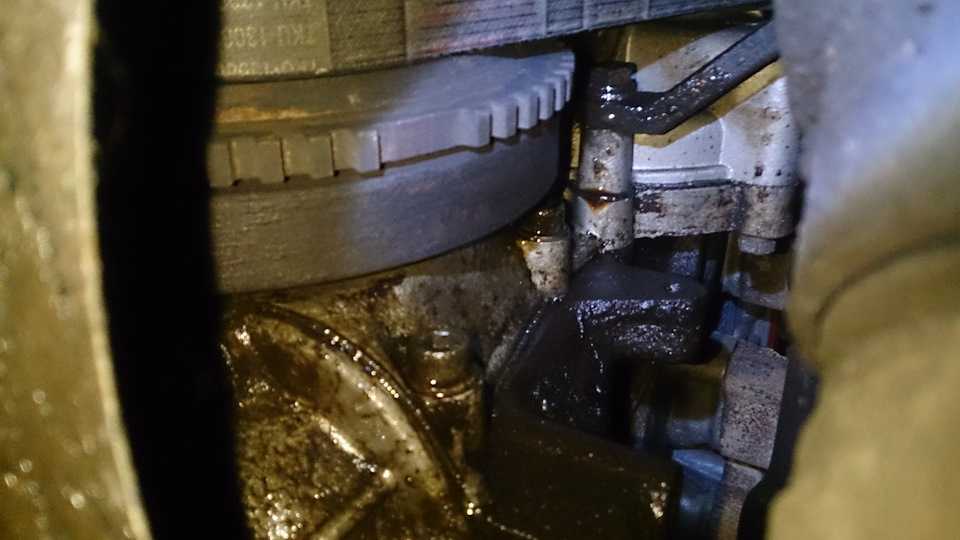

Если шланги низкого давления (обратка) были всегда вспотевшие (с момента покупки), то вот шланг высокого давления, резко покрасневший, совсем не обрадовал! :/

Тянуть было некуда, начал поиски ЗИПа.Основное было закуплено, как обычно впрочем, в expressuaz!

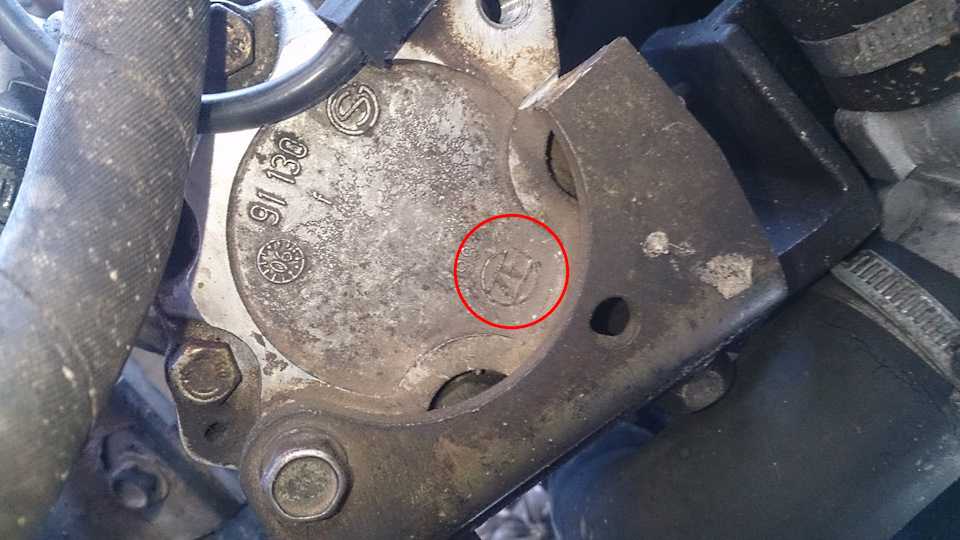

В моем случае, дата производства автомобиля июль 2007года, ГУР установлен ZF!

Шланг на такой агрегат идет под два болта-штуцера!

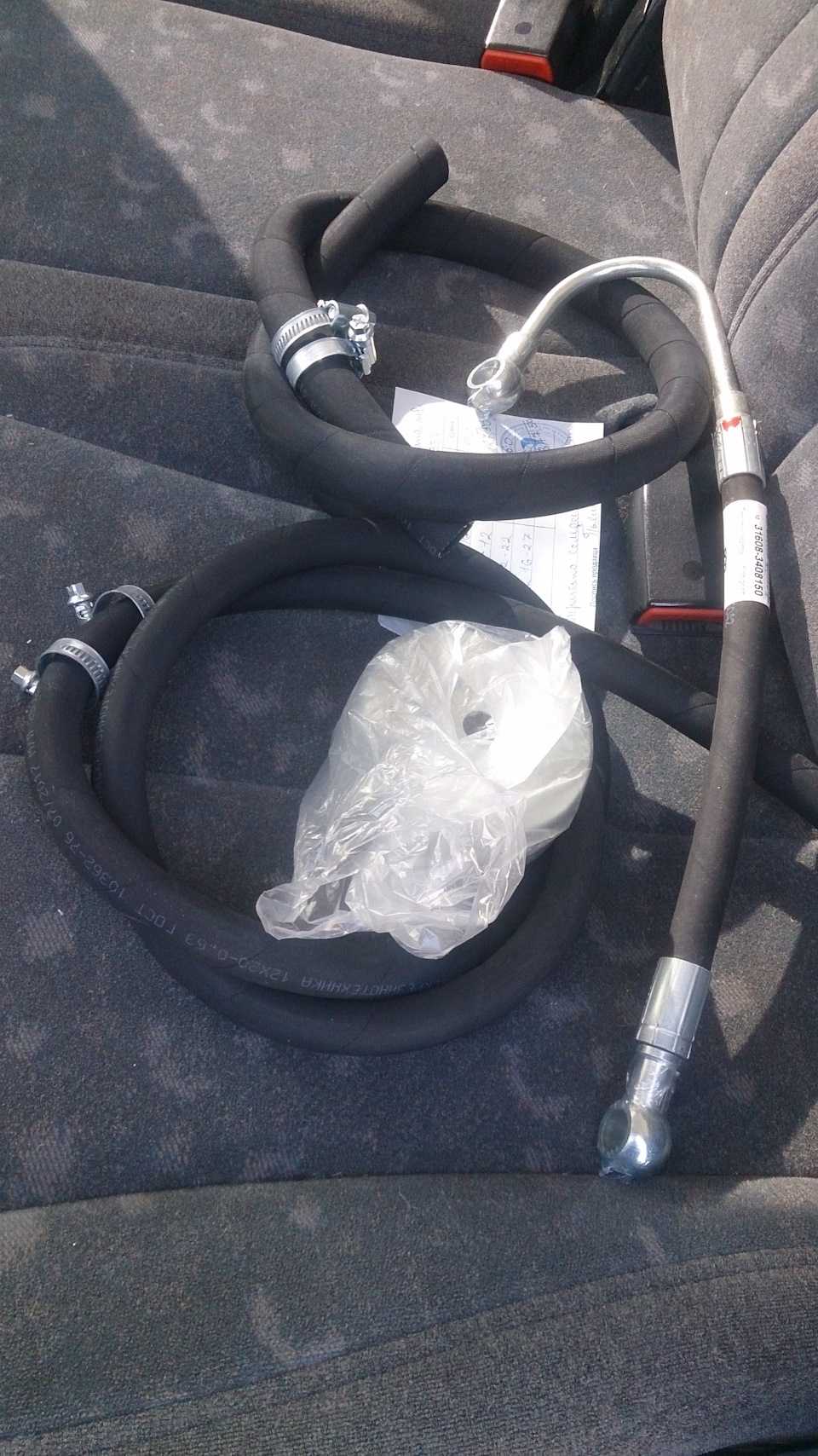

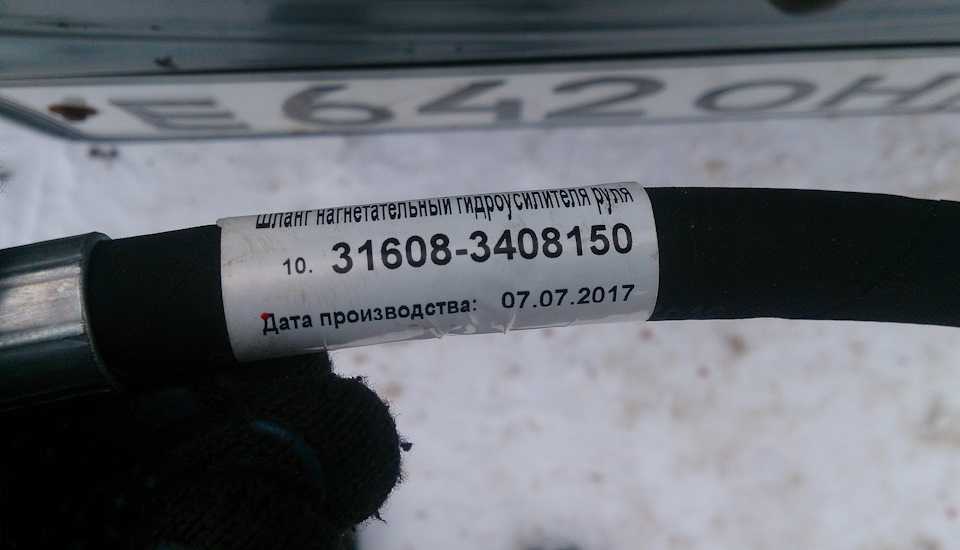

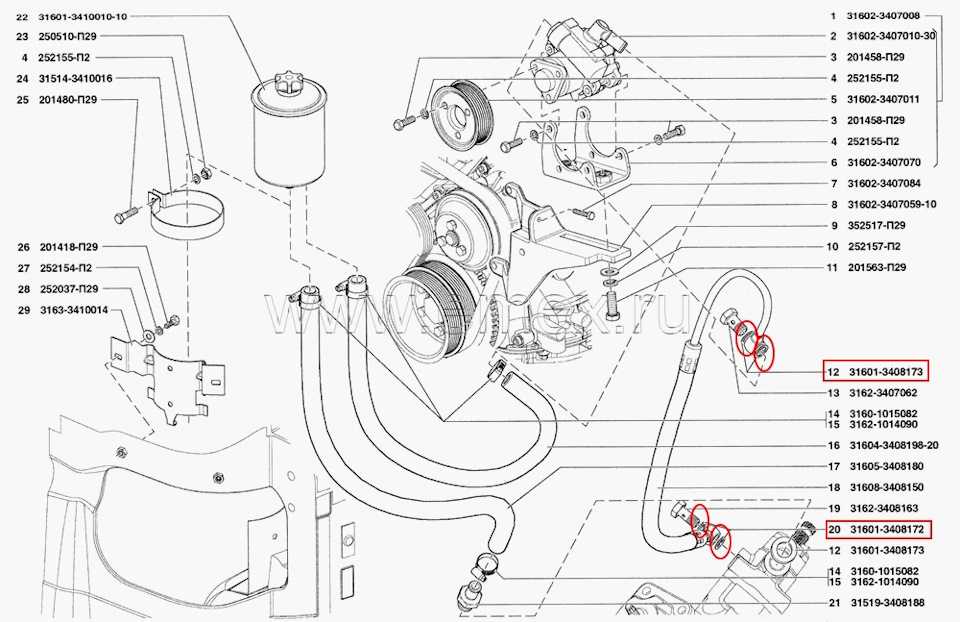

К нашим ZF насосам, естественно подходит только такой шланг:Шланг г/усил. Патриот (ЗМЗ-409) (2 об. изг 180) до 2007 года, с ГУР ZF: 3160-80-3408150-95 750р

При замене рекомендуется установить новые медные шайбы:Шайба медная D-16 ГУРа: 51-3506013 5р (2шт)Шайба медная D-14 ГУРа: 10280060 5р (2шт)

Сами болты шланга ГУР имеют бошку под 22 ключ!

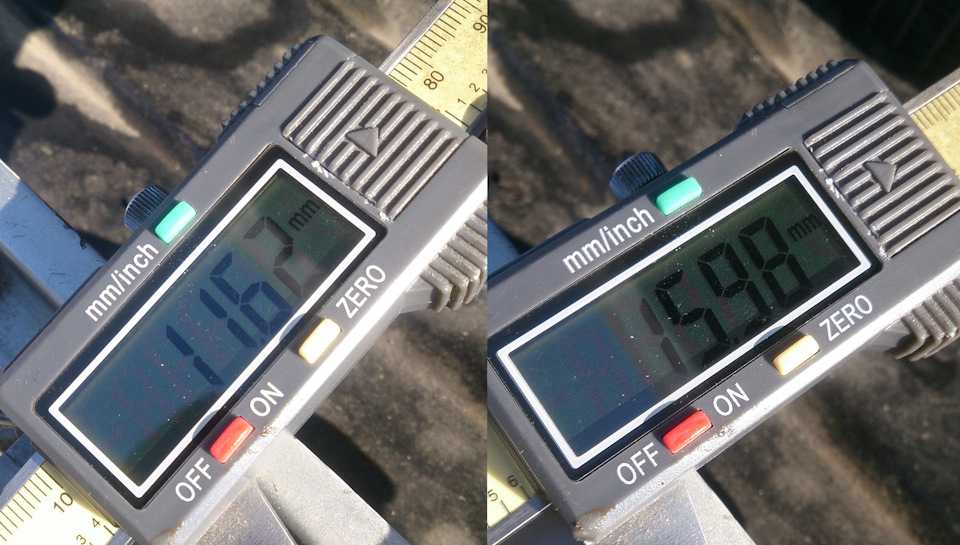

Будьте внимательны, сами болты имеют разный размер:16х1.5 устанавливается сверху, на сам компрессор;14х1.5 идет на редуктор — вниз!

Так же не забудьте приобрести, иначе смысл замены масла стремится к 0:Элемент фильтрующий бачка ГУРа: 4310-3407359 90р

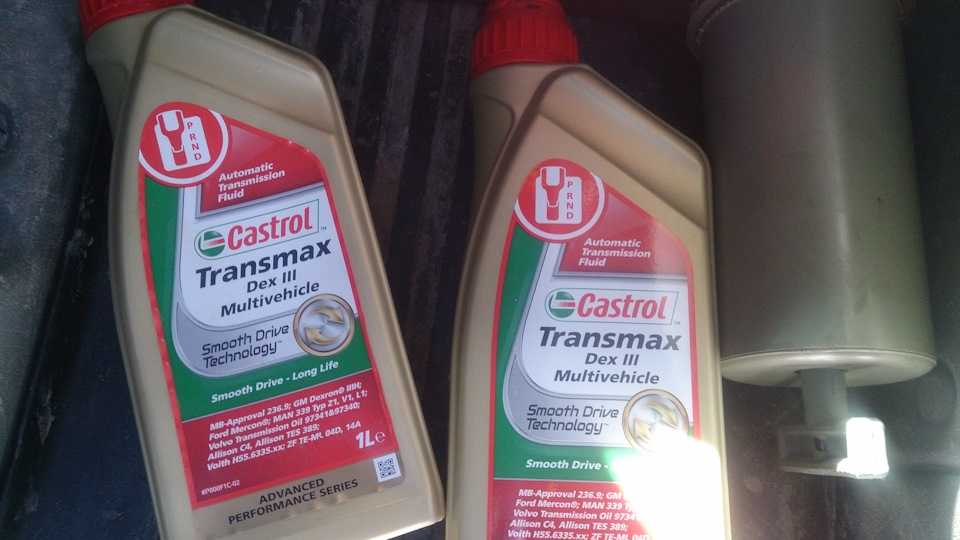

Масло взял Castrol Transmax DEX III 1L 490р

Шланги на расширительный бачок взял «на развес», с обычным нитяным армированием, + 4 хомута. Оба шланга купил по 1 метру. Не ленитесь — меняйте хомуты на новые, в дальнейшем это сэкономит массу времени! Все это вышло еще на 370р:

Замечу, что шланги обратки и подачи разных диаметров!

Сам процесс замены оказался проще, чем я представлял!Первым делом открутил весь р

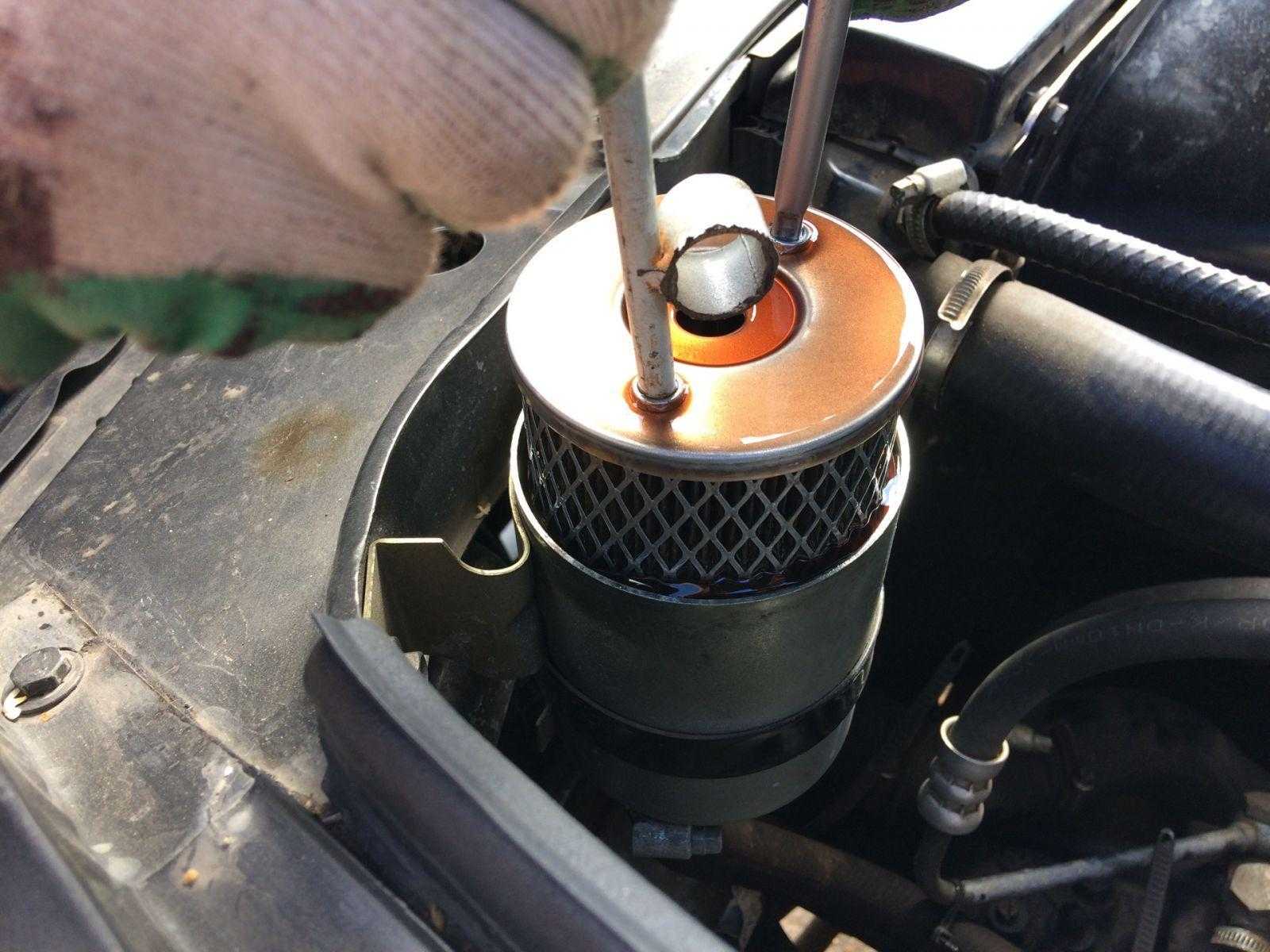

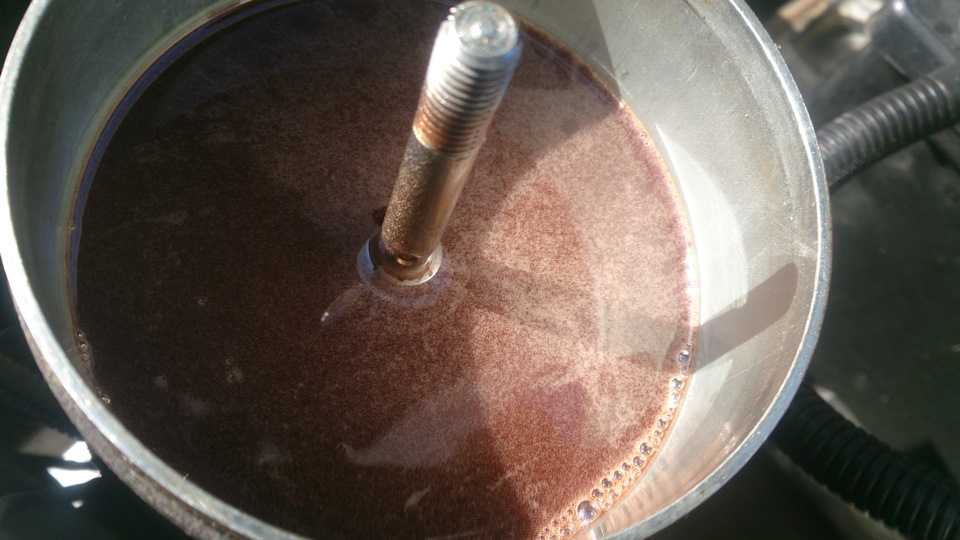

бачок от кузова — опрокинул его в емкость под масло.ОСТОРОЖНО! Фильтр прижат пружиной! Аккуратно извлекайте шплинт из шпильки!Открутил шланги и так же вывел в емкость. Для полного слива жижи, не заводя мотор покрутил стартером в режиме «продувки цилиндров». Обороты при таком режиме (педаль в пол, вкл стартер), всего около 100-200об/м

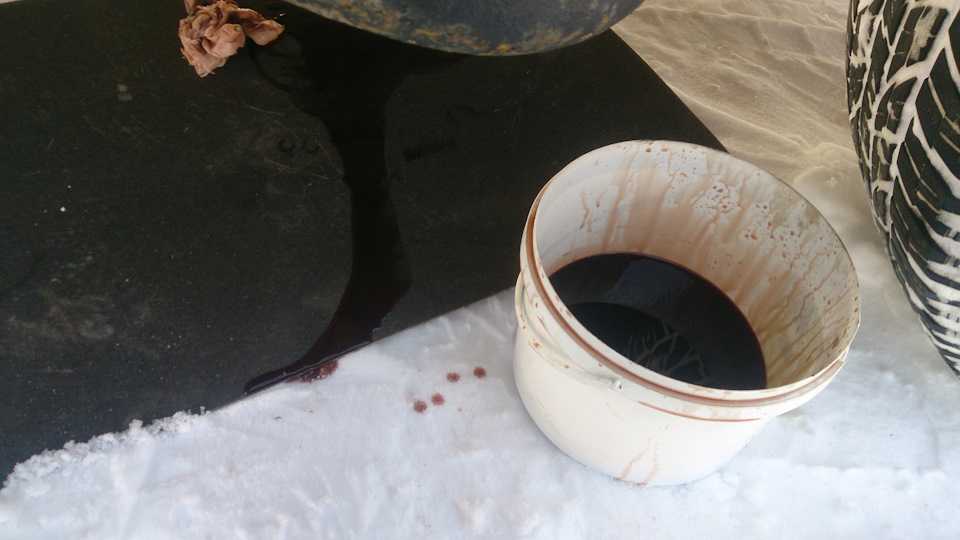

Слив все масло, окончательно демонтировал все три шланга, под конец еще раз прокрутив стартером, выдавил остатки масла…

Обороты при таком режиме (педаль в пол, вкл стартер), всего около 100-200об/м. Слив все масло, окончательно демонтировал все три шланга, под конец еще раз прокрутив стартером, выдавил остатки масла…

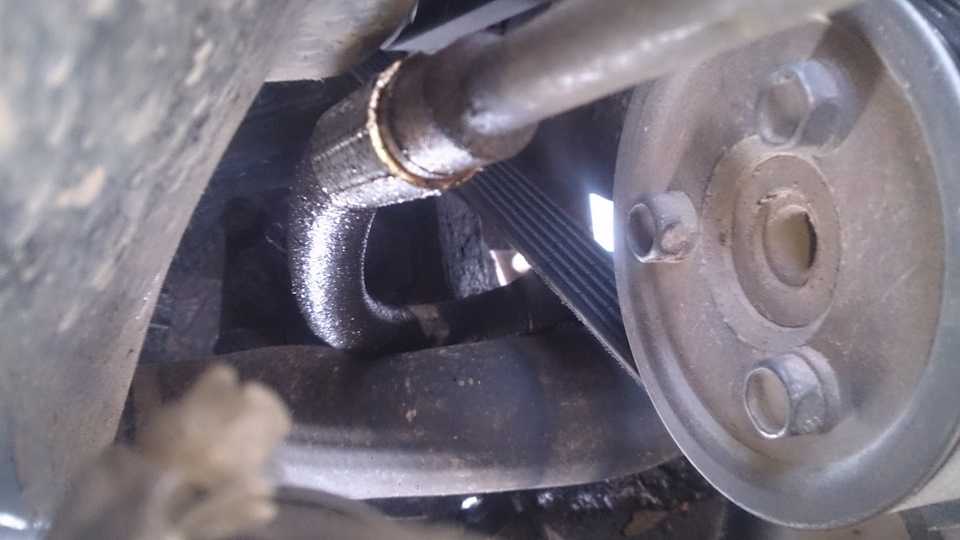

Шланги на р. бак были дико передавлены и сифонили из под хомутов!

Отчистил от 10 летней грязи промасливавшийся бочонок! Протер изнутри ветошью.

Начал сборку… Шланги обратки и подачи, встали без проблем! А вот с шлангом высокого давления пришлось изрядно помучится! Делал все на парковке перед работой, а, как назло, еще испортилась погода, стал дуть холодный ветер и. вобщем шоу началось! Спустя час самых разных интересных поз, таки смог закрутить болт-штуцер на редукторе! Оооочень неудобное и неблагодарное занятие, при условии работы на улице, без до разбора каких либо элементов! Но я это сделал :D!

Еще одним неприятным моментом оказалось то, что новые фильтры ГУРа, стали выпускать немного другого форм-фактора — профиль стал чуть выше, и поставить обратно пружину со шплинтом оказалось невозможно!Пришлось подрезать пружину на три витка, и зафиксировать все это клипсой от автомодели!

Пора заливать масло! Для прокачки использовал все тот же метод — продувки цилиндров, а так же (на заглушенном ДВС), несколько раз крутил рулем от упора до упора. Долил масла и повторил процедуру еще 3и раза! Влезло всего 900мл масла… На часах 20.10, уже стемнело, пора заводить и проверять результаты своей работы!Пуск! Небольшой гул и свист, который прошел практически сразу. Руль на прессованном снеге вращался одной рукой. Все в норме, можно начинать движение!

А это фото проделанной работы на следующий день, как видно — никаких подтеков, запотевания и прочего негатива нет!)

Ремонт компонентов рулевого управления

Снятие рулевого механизма

1. Отсоедините шланги от рулевого механизма (1), отвернув штуцеры (2), и закрепите их так, чтобы предотвратить полное вытекание масла из гидросистемы или слейте масло в чистую посуду.

Снятие рулевого механизма:

  1. рулевой механизм;
  2. штуцеры;
  3. болт крепления карданного вала;
  4. вилка карданного шарнира;
  5. рулевой ват;
  6. болты крепления рулевого механизма;
  7. сошка;
  8. рулевая тяга;
  9. гайка

2. Отверните болт (3) крепления карданного вала, снимите вилку (4) с входного вала механизма.

3. Расшплинтуйте и отверните гайку (9) крепления пальца шарнира тяги сошки к сошке, выпрессуйте при помощи приспособления палец из отверстия сошки (7).

4. Отверните болты (6) крепления рулевого механизма к лонжерону и снимите рулевой механизм.

Регулировка зацепления рулевого механизма

Регулировка зацепления рулевого механизма возможна без снятия механизма с автомобиля:

1. Расшплинтуйте и отверните гайку (9) крепления пальца шарнира тяги сошки к сошке, выпрессуйте при помощи приспособления палец из отверстия сошки (7).

2. Выставьте рулевой механизм в среднее положение.

3. Покачивая сошку проверьте наличие люфта в зацеплении.

4. При обнаружении люфта отверните гайку (2) и, вворачивая винт (1), устраните вызывающие люфт зазоры в зацеплении.

  1. винт регулировочный;
  2. гайка;
  3. рулевое управление;
  4. пыльник вала сошки;
  5. сошка рулевого управления;
  6. пружинная шайба;
  7. гайка

5. Проверьте момент вращения входного вала рулевого механизма. Момент вращения должен быть 0,2 -0,9 Н · м (0,02 — 0,09 кгс · м). Большее значение момент принимает в среднем положении механизма, меньшее значение ближе к крайним положениям.

6. Затяните гайку (2).

7. Установите тягу.

8. Заверните и зашплинтуйте гайку крепления пальца к сошке.

Снятие карданного вала рулевого управления

1. Отверните болт крепления карданного вала к входному валу рулевого механизма и болт крепления к промежуточному валу.

2. Снимите карданный вал.

Снятие рулевого колеса

Снятие рулевого колеса:

  1. выключатель звукового сигнала;
  2. гайка крепления рулевого колеса

1. Снимите выключатель (1) сигнала. Для этого аккуратно потяните его на себя.

Моменты затяжки двигателя 409

Момент затяжки болтов:

  • Усилие затягивания болтиков М8 покрышек распределительных валиков — 1,90 ÷ 2,30 кгс/м;
  • Болты М10х1,25 маховика с силой 7,20 ÷ 8,0 кгс/м;
  • Болты M8 корзины сцепления с напряженностью 2,0 ÷ 2,50 кгс/м;
  • Болтики сальникодержателя с резьбой М6 — 0,6 ÷ 0,9 кгс/м;
  • Болтик верхнего и среднего успокоителей цепей с параметрами М8х48 — 2,0 ÷ 2,5 кгс/м

Момент затяжки гаек двигателя змз 409:

  • Гаечки болтов шатунов с резьбой М10х1 — 6,80 ÷ 7,50 кгс/м
  • Контргайки выпускного коллектора с резьбой М8 — 1,9 ÷ 2,3 кгс/м
  • Гайка впускной трубы с резьбой М8х1 — 2,9 ÷ 3,6 кгс/м
  • Гаечки М8 ресивера — 2,2 ÷ 2,50 кгс/м

Моменты затяжек болтов на двигателе:

  • Болты крышек гидронатяжителей с резьбой M8x35 — 2,0 ÷ 2,5 кгс/м
  • Болтики М8 масляного картера — 1,2 ÷ 1,8 кгс/м
  • Метизы экрана выпускного коллектора с резьбой М6 с моментом затяжки 0,35 ÷ 0,5 кгс/м
  • Болтики М6 передней и задней крышки гбц с усилием 1,2 ÷ 1,8 кгс/м
  • Болты с резьбой М10 усилителя картера сцепления с силой — 2,9 ÷ 3,6 кгс/м
Таблица моментов затяжки двигателя 409
Перечень узлов и механизмов Резьба Момент затяжки, кгс·м
Главные моменты затяжки с обязательной проверкой усилия закручивания:
Крепеж крышек коренных подшипников М12х1,2 10,0 — 11,0
Стяжной болт кардана М20х1,5 17,0 — 20,0
Крепеж звездочек кулачковых валов М12х1,25 5,60 — 6,20
Крепеж звездочек промежуточного шпинделя M8x60 2,50 — 2,70
Дополнительные моменты затяжки резьбовых соединений:
Пробки коленчатого торсиона М8х25 3,8…5,2
Крепеж натяжителей цепочки М8х22 2,7…3,0
Метизы картера сцепления М10х1,25х50 4,2…5,1
Болт опоры вилки выключения сцепления М10х1 4,2…5,1
Штуцер термоклапана 4…6
Нагель крышки привода масляного насоса М8х25 2 ÷ 2,5
Крепеж корпуса термостата М8х65 2,0…2,5
Крепления крышки цепи и водяного насоса М8 2,0…2,5
Крепеж насоса охлаждения к крышке цепи М8 2,0…2,5
Метизы шкива помпы М8 1.9 ÷ 2.3
Нагеля крышки клапанов М8 0,5…0,7
Метизы кронштейна насоса ГУР 2,0…2,5
Крепеж шкива вентилятора М8х16 1,4…1,8
Шуруп крепления автоматического механизма натяжения ремня 4,0…5,0
Метиз крепления натяжного ролика на оси М8х14 1,4…1,8
Зажимы шлангов охлаждения 0,4…0,6
Крепеж стартера М10х110 4,4…5,6
Гайки крепежа генератора М8 2,0…2,5
Свечи зажигания 2,1…3,1
Нагели катушек возбуждения М8 0,6…0,9
Гайка крепежа датчика детонации М8 1,5…2,0
Прибор температуры охлаждающей жидкости 1,2…1,8
Измеритель давления масла 1,8…3,5
Шуруп крепежа дроссельного патрубка Мх55 1,2…1,8
Метизы крепления топливопровода с форсунками 0,6…0,9
Болт прибора синхронизации М6 0,6…0,9
Метиз измерителя распределительного кардана 0,6…0,9
Шпиндель датчика абсолютного давления и температуры 0,6…0,9
Заглушка или кран слива тосола 1,8…3,5
Моменты затяжки резьбовых соединений двигателя с коническими резьбами:
К 1/8″

К 1/4″

К 3/8″

0,80 — 2,50 (0,78 — 2,45)

2,0 — 5,0 (1,96 — 4,9)

2,0 — 6,0 (1,96 — 5,88)

Примечание:

  • 1 кгс·м = 9,80665 Н·м;
  • 1 кгс·м = 9,80665 Дж;
  • 1 кгс·м = 1 даН·м (деканьютон-метр);
  • 1 даН·м = 10 Н·м.

Обозначения в таблице: 1Болты закручивать в конкретной последовательности

2Метизы закручивать по схеме *Нагели завинчивать в определенной последовательности

Выбор жидкости для руля

Масло в гидравлическом усилителе рулевого управления – это главный элемент для безопасного и комфортного передвижения внедорожника. В инструкции по эксплуатации указано, что жидкость для гидроусилителя руля в УАЗ Патриот меняют один раз в два года или набрав необходимый пробег авто. Смена масла зависит от стиля вождения и интенсивности эксплуатации внедорожника.

Заливать в автомобиль можно масло для автоматической коробки передач. Все жидкости для гидроусилителя рулевого управления можно разделить по таким критериям, как цвет, разновидность и состав. Рекомендованное масло для гидроусилителя руля — Mobil ATF 220, объемом 2 литра.

По составу, масла гидроусилителя руля делятся на минеральные, полусинтетические и синтетические. Нельзя смешивать между собой жидкости на синтетической и минеральной основе, так как виды присадок в них отличаются.

Чтобы правильно выбрать жидкость для системы гидроусилителя, следует ознакомиться с рекомендациями завода производителя. Зачастую информация о масле гур указана на расширительном бачке или крышке. Именно поэтому, замена жидкости гидроусилителя руля на УАЗ Патриот проводится в соответствии с инструкцией и рекомендациями автопроизводителя.

Инструкция по установке гидроусилителя своими руками

Перед установкой подготовьте комплект для монтажа, процедура описана вкратце:

  1. Сначала нужно демонтировать рулевую сошку, после чего загнуть ее. Чтобы сделать это, сошку необходимо нагреть, для предотвращения деформации конус вместе со шлицевой нужно установить вставками внутрь.
  2. Затем делается кронштейн для поперечной тяги, его можно сделать из отпиленного хвостовика от автомобиля ГАЗ 66, наиболее оптимальный вариант, поскольку совпадает внутренний диаметр. Приваривать кронштейн полностью не следует, шов лучше всего сделать вдоль самой тяги, это позволит увеличить прочность.
  3. На следующем этапе производится монтаж цилиндра гидроусилителя. Для монтажа вам потребуется специальный кронштейн, его можно приобрести либо сделать самостоятельно.
  4. Сам кронштейн нужно будет приварить, можно целиком.
  5. Дальнейшая установка цилиндра на кронштейн осуществляется в одной плоскости с мостом.
  6. Шток гидроцилиндра следует установить в среднее положение, когда колеса автомобиля будут прямыми. Сделав это, вы сможете определить место установки фиксатора поперечной тяги. Затем этот элемент также надо приварить.
  7. Производится сборка узла. Устанавливается резервуар для рабочей жидкости, осуществляется подключение всех необходимых для нормальной работы шлангов. Бачок нужно установить в удобном месте, но при этом помните, что шланги в любом случае не должны перегибаться. После сборки системы в резервуар нужно налить масло.
  8. Затем передняя часть авто поддомкрачивается, рулем нужно покрутить в разные стороны, задерживая рулевые колеса в крайних положениях. Запускается двигатель, процедура повторяется — так вы сможете прокачать жидкость по патрубкам.

Слабое соединение картера и рулевой колонки

Причины

Недостаточная затяжка хомута (стяжного).

Как видно, причин возникновения неисправности рулевой УАЗ буханка немало, однако правильное определение проблемы позволит быстро ее устранить.

Неотъемлемой частью любого транспортного средства является рулевое управление(РУ), благодаря которому обеспечивается безопасность передвижения на автомобиле, меняется направление движения, а также совершаются различные маневры. На внедорожнике UAZ Patriot с гидроусилителем в устройство системы РУ входит: рулевая колонка, руль, пара рулевых тяг, поворотные кулаки, и шаровые шарниры.

Назначение и конструкция гидроусилителя руля

Главной задачей ГУР является обеспечивать легкость вращения колес с помощью масла, которое насос подает под давлением по масляному шлангу, проходящему через масленый фильтр в механизм управления.

Масляный шланг

Насос с управляющим механизмом соединяется масляным шлангом, который часто раздувается, после чего понижается давление в системе. Поэтому владельцам этой модели необходимо время от времени проверять исправность этого элемента

Если наблюдается запоздалая реакция при вращении рулем, стоит обратить внимание на состояние шланга и, если нужно, заменить его

У владельцев УАЗ Патриот в багажнике должен лежать запасной масляный шланг. Так как из-за плохого качества часто случается порыв или вздутие этой детали. Купить запчасть можно в магазине. Часто пользуется спросом деталь с артикулом: 3163-00-3408150-01. После замены необходимо прокачать систему, чтобы удалить воздух.

Фильтр

В оборудовании ГРУ имеется фильтрующий элемент, который очищает циркулирующее масло. Замену фильтра нужно производить при каждой замене жидкости. Перед покупкой новой запчасти нужно убедиться в ее качестве. Самым качественным считается фильтр, который был установлен заводом-изготовителем. Не стоит выкидывать оригинальную запчасть, не записав ее название и номер.

Насос

Главной запчастью в системе ГУР является насос, создающий гидравлическое давление, которое помогает рулю легко вращаться, что облегчает водителю управление транспортным средством.

При повреждении корпуса насос нужно поменять. С лучшей стороны зарекомендовал себя насос: Delhpi 3163-3407010.

Процесс снятия рулевого колеса с УАЗ Патриот

Выставите руль согласно прямолинейного движения.

Далее просто потяните кожух кнопки звукового сигнала и отсоедините кожух от 4 фиксаторов удерживающих его.

Снимаем кнопку включения сигнала с машины…

Отключаем 2 провода идущих от кнопки к рулевому колесу

Головкой на 24 ослабляем гайку удерживающую руль.

Не отворачивайте гайку полностью, так как прежде необходимо сорвать руль с места (с шлицов), а потом лишь открутить гайку полностью. Гайка будет удерживать руль, когда вы его сорвете и предохранит вас от травм, а салон машины от повреждений.

Сдергиваем руль со шлицов, пока он не начнет ходить по ним. Гайка удержит руль от окончательного снятия.

После откручиваем гайку и снимаем ее. Чтобы потом выставить рулевое колесо (руль) в соответствии с первоначальным положением, промаркируйте его расположение относительно шлицов

Далее руль можно снять с машины

Рулевое колесо на УАЗ Патриот устанавливается в обратном порядке. Затягивая фиксирующую гайку, вы сможете установить руль на место

При обратной сборке обратите внимание на состояние шлицов, а также на состояние контактных колец, так как если эти они не будут удовлетворять требованиям дальнейшей эксплуатации, то руль придется снимать вновь

Для чего он нужен в автомобиле?

В современном автомобильном мире производители стремятся повысить комфорт в управлении. Это не обошло стороной и «брутальный» российский внедорожник UAZ Patriot. Во время руления владелец вращает «баранку», но делает это с легкостью, поскольку ему на помощь приходит указанный усилитель. Все это происходит при работе мотора, поскольку привод усилителя осуществляется от вращающегося шкива коленчатого вала. Попробуйте вращать руль на незаведенном «движке» Патриота. Да это тренажерный зал! Езда по бездорожью превратится в испытание, которое выдержит не каждый владелец.

Благодаря усилителю водитель может крутить руль одним пальцем. Как же это стало возможным? Основным действующим «лицом» в механизме усиления является насос. Он получает момент вращения от коленвала. Для такой передачи конструкторы применили ремень. Насос генерирует давление жидкости, а она в свою очередь направляется непосредственно в рулевой механизм. Именно за счет «работы» масла водитель получает в результате такое бесценное «облегчение» вращения руля.

Для обеспечения циркуляции в системе присутствует специальный магистральный шланг, о котором поговорим подробнее. Он имеет свой ресурс, поэтому владельцу следует быть внимательней и следить за его состоянием и периодичностью замены.

Поскольку коснулись данного «ремонтного» момента, то заметим, что в перечень таковых процедур касаемо ГУР Патриота специалисты также включают замену:

  • шланга;
  • рабочей жидкости (масла);
  • насосного агрегата.

Мы рассмотрели основные направления ремонта, без которых нормальное функционирование механизма усиления может только сниться беззаботному владельцу.

Для чего он нужен в автомобиле?

В современном автомобильном мире производители стремятся повысить комфорт в управлении. Это не обошло стороной и «брутальный» российский внедорожник UAZ Patriot. Во время руления владелец вращает «баранку», но делает это с легкостью, поскольку ему на помощь приходит указанный усилитель. Все это происходит при работе мотора, поскольку привод усилителя осуществляется от вращающегося шкива коленчатого вала. Попробуйте вращать руль на незаведенном «движке» Патриота. Да это тренажерный зал! Езда по бездорожью превратится в испытание, которое выдержит не каждый владелец.

Благодаря усилителю водитель может крутить руль одним пальцем. Как же это стало возможным? Основным действующим «лицом» в механизме усиления является насос. Он получает момент вращения от коленвала. Для такой передачи конструкторы применили ремень. Насос генерирует давление жидкости, а она в свою очередь направляется непосредственно в рулевой механизм. Именно за счет «работы» масла водитель получает в результате такое бесценное «облегчение» вращения руля.

Для обеспечения циркуляции в системе присутствует специальный магистральный шланг, о котором поговорим подробнее. Он имеет свой ресурс, поэтому владельцу следует быть внимательней и следить за его состоянием и периодичностью замены.

Поскольку коснулись данного «ремонтного» момента, то заметим, что в перечень таковых процедур касаемо ГУР Патриота специалисты также включают замену:

  • шланга;
  • рабочей жидкости (масла);
  • насосного агрегата.

Мы рассмотрели основные направления ремонта, без которых нормальное функционирование механизма усиления может только сниться беззаботному владельцу.

Как определить, что нужна замена масла

Эксплуатация ГУРа связана с постоянным повышением температуры его компонентов. Из-за этого нагревается и масло в нём, что приводит к ухудшению физических свойств. Меняется цвет, появляется запах гари. Результат — невозможность исполнения функций.

Чтобы исследовать состояние субстанции, выполните следующие действия:

  1. Открутите крышку бачка ГУР.
  2. Вылейте несколько капель на бумагу, салфетку или любую другую светлую поверхность.
  3. Внимательно осмотрите её.

Хорошая жидкость должна быть прозрачной, без примесей и помутнений. Если внутри плавают посторонние частицы и вещество издаёт отчётливый запах горелого масла — настало время для замены.

Не уверены в состоянии масла? Возьмите из канистры каплю новой жидкости и сравните их.

Отработанная и новая жидкости гидроусилителя руля

Иногда ГУР даёт сбои и вещество из него начинает вытекать. Если вы увидели утечку или обнаружили её по косвенным признакам (ухудшение управляемости, шумы в рулевой системе), выполните следующие действия:
