Принцип работы трамблера

Из истории автомобилей ваз

Сегодня выход конденсатора из строя крайне редкое явление и многие даже не знают о его существовании. Когда же схема питания автомобилей была с обратной полярностью, т. е. «плюс» шёл на массу, то без запасного конденсатора в дорогу не отправлялся ни один водитель. С 1961 года, по приказу Автопрома, на массу стали крепить «минус» и про конденсатор водители попросту забыли.

В распределителе имеется также центробежный и вакуумный регуляторы опережение зажигания. Центробежный регулятор расположен под бегунком. Это два грузика с пружинками, которые в зависимости от оборотов двигателя, за счёт внутри бегунка и частично доварачивают его, заставляя чуть раньше размыкаться контакты.

Вакуумный регулятор выполнен в виде вакуумной камеры сбоку трамблёра, соединённый с центральной пластиной (двигается на подшипнике), на которой расположены контакты. Вакуум, в зависимости от нагрузки двигателя, втягивает мембрану, которая с помощью тяги связана с пластиной, поворачивает её и контакты также начинают размыкаться раньше.

Слабым местом контактного трамблёра являются износ контактов и облом текстолитового наконечника контактов, благодаря которому вал трамблёра размыкает контакты. Также часто наблюдается прогар бегунка, когда ток уходит на массу. Реже выходит из строя подшипник пластины контактов, тогда проявляется неустойчивая работа двигателя.

До 1987 года пластины устанавливались на подшипник малого диаметра, а с 1987 года стали устанавливать подшипник большего диаметра. Рассмотрим на видео бесконтактный трамблер нового образца: Отличие распределителя нового образца, бесконтактного трамблёра от контактного, заключаются в следующем. При контактной системе зажигания высокое напряжение составляет порядка 13-18 тыс. вольт, а бесконтактная система зажигания выдаёт 35-40 тыс. вольт. Более высокое напряжение обеспечивает стабильный запуск двигателя при любой температуре, ему не так критичны «грязные» свечи и бесконтактная система зажигания более экономна.

Отсутствуют пропуски зажигания из-за состояния контактов прерывателя, так как их в этом трамблёре просто нет. Помимо этого, с бесконтактной системой зажигания возрастает мощность мотора, уменьшаются вредные выбросы в атмосферу, благодаря более высокому напряжению происходит более полное сгорания топлива. Внешне распределители похожи и снаружи отличием от контактного трамблёра является лишь штекерный вход на корпусе распределителя.

Бесконтактный распределитель специально выполнен аналогично контактному, чтобы его было легко и просто заменить на автомобиле. В бесконтактном трамблёре за подачу и прерывание высокого напряжения или искры на свечах, отвечает датчик Холла, по аналогии с переднеприводными автомобилями ваз. Для установки бесконтактного зажигания на автомобиль помимо трамблёра в наборе идёт ещё катушка зажигания, коммутатор, свечи зажигания, и клеммники с соединительными проводами.

В некоторых наборах идёт также и блок ЭПХХ (экономайзер принудительного холостого хода). Датчик Холла имеет постоянный магнит, микросхему и стальной экран с прорезями. Датчик неподвижно закреплён в трамблёре, а стальной экран с прорезями смонтирован на валу трамблёра. Когда через датчик Холла проходит прорезь стального экрана, то создаётся магнитное поле и создаётся напряжение полупроводниковой пластине.

Последовательность прорезей на стальном экране и создаёт импульсы низкого напряжения. Коммутатор в бесконтактном зажигании необходим для преобразования управляющего сигнала от датчика Холла, в импульсы высокого напряжения на катушке зажигания.

На трамблере с контактами зазор свечей между электродами составляет 0,5-0,6 мм, а с электронным зажиганием 0,7-0,8 мм…

Автолюбитель, знакомый с автоэлектрикой, без труда установит самостоятельно набор для бесконтактной системы зажигания. Те же, кто чувствует, что не справится лучше обратиться к автоэлектрикам, которые устанавливают в минимально короткие сроки.

Вкратце ознакомились с трамблерами старого (контактного) и нового (бесконтактного) образца.

На этом заканчиваю писать друзья. Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Читайте далее:

Как заменить втулку задней балки

Как отрегулировать зажигание на ваз 2106 карбюратор

Как установить угол опережения зажигания

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

1. автомобиль периодически дергается при движении;
2. нестабильная работа мотора на холостом ходу;
3. мотор совсем не заводится;
4. слышен стук пальцев поршней в процессе набора скорости;
5. снизилась динамика набора скорости;
6. увеличился расход топлива.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

1. прогорание бегунка;
2. окисление или замыкание контактов под крышкой;
3. пробой крышки трамблера;
4. поломка одного из датчиков;
5. проблемы с подшипником вала и другие неполадки.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Зачастую проблемы в работе контактного трамблера появляются через изменения зазоров в контактах или их загрязнение, поэтому надо проверять через 10 тыс. км.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

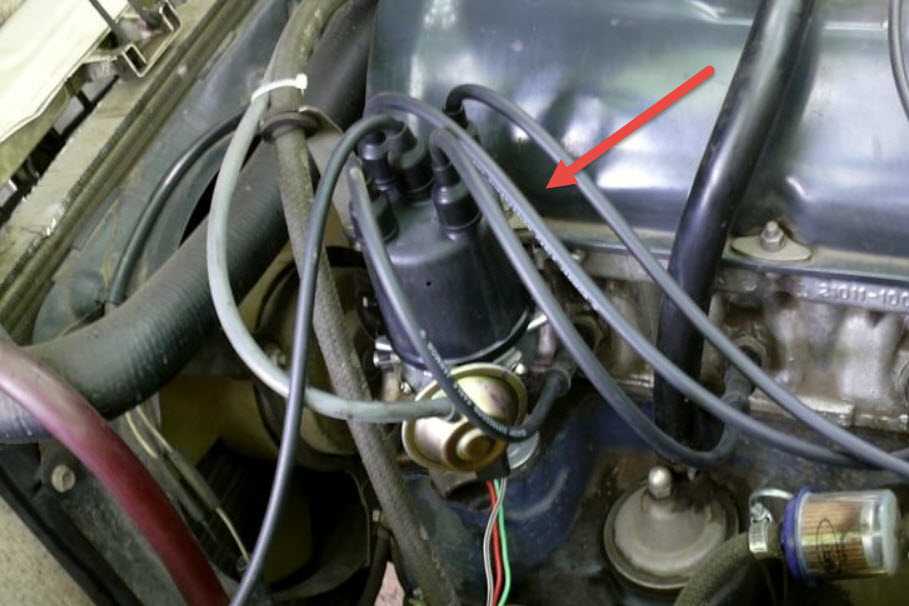

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Плохая работа двигателя во время движения автомобиля

(adsbygoogle = window.adsbygoogle || ).push({});

Устройство

Технически система содержит ряд узлов, расположенных в моторном отсеке, на двигателе или в салоне автомобиля.

Источник питания

Питается система зажигания от бортовой сети автомобиля, обычно без предохранителя, чтобы не снижать надёжность. Включение питания происходит от замка с ключом, который управляет мощным реле, поскольку ток потребляется значительный.

Выключатель

В последнее время выключатель зажигания лишь инициирует рабочий режим электронного блока управления двигателем (ЭБУ), который сам подаёт питание на реле отдельных устройств, платы управления, силовые ключи, бензонасос и вентилятор охлаждения. Если зажигание включено, а двигатель не запущен, то потребление тока автоматически сводится к минимуму.

Накопитель энергии

В качестве накопителя сейчас почти повсеместно используется магнитное поле сердечников катушек зажигания. В нужный момент силовой ключ открывается, по первичной цепи трансформатора начинает протекать нарастающий ток, что вызывает увеличение магнитного потока.

После закрывания транзистора вся накопленная энергия через вторичную обмотку расходуется на искровой разряд в свече.

Свечи

Свеча выступает в роли важнейшего элемента, поскольку трудится в очень сложных условиях. Искру надо обеспечит при высоком давлении в точно определённый момент, при этом выступающие в цилиндр части не должны перегреваться или охлаждаться до такой степени, что их забросает смесью, маслом или продуктами горения. Поэтому свечи подбираются по калильному числу под конкретный двигатель.

Для увеличения срока службы в состав электродов вводятся платина или иридий. Такие свечи могут выполняться с заострённым тонким центральным электродом, что повышает напряжённость поля и улучшает искрообразование. Традиционные сплавы при такой конфигурации быстро изнашиваются от электрической и тепловой эрозии.

Система распределения зажигания

Распределение икры по цилиндрам выполняется различными способами, механическими и электронными. Иногда искра с целью упрощения подаётся одновременно в два цилиндра сразу, но поскольку в одном из них в этот момент происходит такт выпуска, то это ни на что не повлияет.

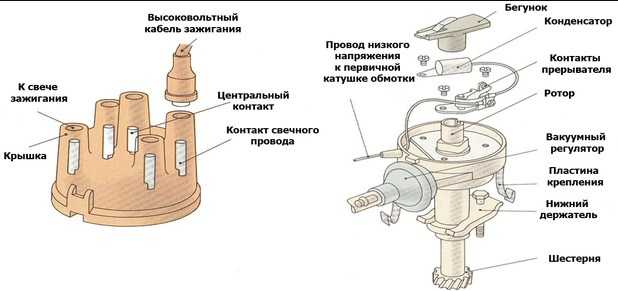

Распределитель (трамблёр)

Самый простой распределитель содержит бегунок с контактом, вращающийся через привод от коленвала. Синхронизация обеспечивает его положение точно напротив нужного выходного высоковольтного наконечника, куда и уходит разряд. Гальванического контакта тут нет, небольшой промежуток легко пробивается мощным выходом катушки.

Коммутатор

Так принято называть транзисторный блок, принимающий сигнал датчика, установленного вместо контактов прерывателя. На самом деле блок ничего не коммутирует, а просто усиливает слабый сигнал до величины, способной запасти нужную энергию в катушке. Состоит из управляющей электронной схемы и силового транзисторного ключа.

Блок управления

В сложных системах все элементы, кроме катушек и датчиков, объединены в управляющем блоке. Он содержит приёмные усилители сигналов датчиков, микропроцессорное устройство обработки информации, обычно совмещающее управление впрыском и зажиганием, а также драйверы – мощные выходные транзисторные ключи.

Высоковольтные провода

В последние десятилетия от высоковольтных проводов, ранее соединявших выходы катушек с наконечниками свечей зажигания, отказываются.

Ненадёжная изоляция и трудности с обеспечением перезаряда паразитных ёмкостей, поэтому на современном автомобиле этих проводов нет, а на каждую свечу надета персональная одноконтактная катушка.

Бесконтактный датчик-прерыватель для иномарок

Владельцы иномарок могут приобрести простое приспособление от UltraSpark, Pertronix или AccuSpark, позволяющее быстро «превратить» стандартную систему зажигания в бесконтактную. В комплект поставки такого устройства входят:

• Индукционный датчик-прерыватель.
• Триггерное пластиковое кольцо с запрессованными в него неодимовыми магнитами (по количеству цилиндров двигателя).
• Инструкция по монтажу и схема подключения.

По утверждению производителей монтаж бесконтактного датчика-прерывателя (БДП) занимает не более 30 минут:

• Снимаем крышку трамблера и бегунок.
• Демонтируем контактную группу механического прерывателя и искрогасящий конденсатор.
• Устанавливаем БДП и выводим его провода через отверстие в корпусе.
• Надеваем на ось ротора триггерное кольцо.

• Возвращаем на место бегунок и крышку трамблера.
• Подсоединяем провода от установленного датчика к катушке зажигания в соответствии со схемой.

Важно! Зная модель трамблера можно подобрать бесконтактный модуль-прерыватель, практически, для любой марки транспортного средства иностранного производства. Несомненными достоинствами БДП являются:

Несомненными достоинствами БДП являются:

• Невысокая стоимость.
• Простота установки.
• Возможность использования со стоковыми трамблерами и высоковольтными катушками конкретной марки автомобиля.

Что делать, если нет искры?

Если искры нет — проверьте наличие «плюса» клемме катушки, когда ключ зажигания включен. Это можно сделать с помощью мультиметра, переведя его на измерение постоянного напряжения (DC).

Если напряжение есть — проблема связана со схемой запуска катушки (датчик положения коленвала, модуль зажигания, провода и т. п.).

Если на катушке нет напряжения — проблема в схеме питания (ключ зажигания, провода, соединения).

Если на катушку подается напряжение, проблема может быть в плохом выходном проводе высокого напряжения от катушки к распределителю, микротрещинах на крышке катушки, трещинах или углеродных дорожках внутри крышки распределителя или на бегунке.

Использование сканера

Если у вас есть диагностический прибор, подключите его к диагностическому разъему автомобиля и смотрите сигнал оборотов при запуске двигателя. Нет сигнала? Проблема заключается в плохой работе сигнального датчика распределителя зажигания (на двигателях с трамблёром), неисправности приводного механизма распределителя (обычно для пластиковых передач), неисправности ДПКВ (на двигателях без распределителя), неисправности проводки (обрыв, короткое замыкание, окисление контактов).

Если загорается Check Engine, используйте диагностический сканер для считывания кодов неисправностей, связанных с зажиганием. Любые коды, относящиеся к катушке (P0351 − P0358), потребуют проверки катушки. Коды пропусков зажигания говорят о том, что нужно проверить свечи зажигания и/или их провода.

Проверка катушки зажигания

Катушки зажигания в системах зажигания DIS (Distributorless Ignition System — система зажигания без распределителя) функционируют так же, как и в обычных системах зажигания, поэтому испытания по существу такие же.

Но симптомы, вызванные слабой или неисправной катушкой, будут ограничиваться одним или двумя цилиндрами в системе зажигания DIS, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.

Большинство проблем с запуском DIS вызваны плохим датчиком положения коленчатого вала. Многие системы DIS используют «холостую искру», когда одна катушка зажигает две свечи, которые расположены друг напротив друга в порядке зажигания. В других, в том числе в новых системах с катушкой на проводе зажигания, для каждой свечи предусмотрена отдельная катушка.

Отдельные катушки DIS тестируются по существу так же, как и с эпоксидным заполнением (квадратного типа). Сначала отсоедините все провода. Установите мультиметр в режим измерения сопротивления в самый нижний диапазон. Подключите прибор к первичным клеммам катушки зажигания и сравните сопротивление первичной обмотки с данными в спецификации (обычно менее 2 Ом).

Затем подключите мультиметр к вторичной обмотке и сравните показания с паспортными данными (обычно 6000–30 000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и требует замены.

Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через штекера проводов, а не через клеммы катушек. Просто не забудьте добавить к полученным показаниям максимум 8000 Ом сопротивления проводов.

Принцип работы прерывателя-распределителя в двух словах

Принцип работы прерывателя-распределителя не сложный. Контакты размыкаются, и в первичной обмотке зажигания появляется магнитное поле, которое необходимо для образования высоковольтного тока. Он с катушки возвращается на крышку распределителя, в которой есть контакт, касающийся бегунка. Он распределяет ток по контактам крышки и дальше по проводам на свечи зажигания. Прерыватель может прийти в негодность по «старости», из-за попадания влаги внутрь или впоследствии механических повреждений.

Со временем в автомобиле все детали и механизмы изнашиваются, и рассматриваемая конструкция также грешит этим. Например, самая обычная выработка во втулке корпуса уже приведет к неустойчивой работе машины, поскольку вал прерывателя будет болтаться. Во время мойки автомобиля или когда вы попали в большую лужу, на прерыватель может попасть влага, и если он не защищен, то работать перестанет. В случае с механическим повреждением все просто: кто-то что-то уронил, чем-то случайно ударил и повредил механизм.

Принцип работы контактной системы зажигания

Подобно бесконтактной и электронной системы контактный аналог работает по принципу преобразования и накапливания энергии, которая поступает от аккумулятора на первичную обмотку катушки зажигания. Этот элемент имеет трансформаторную конструкцию, которая обеспечивает преобразование 12В в напряжение до 30 тысяч вольт.

Эта энергия распределяется трамблером на каждую свечу, благодаря чему в цилиндрах поочередно, в соответствии с фазами газораспределения и тактами двигателя, образуется искра, достаточная для воспламенения ВТС.

Всю работы контактной системы зажигания можно условно разделить на следующие этапы:

1. Активация бортовой сети. Водитель поворачивает ключ, контактная группа замыкается. Электричество от батареи идет на первичную обмотку КЗ.
2. Генерация тока высокого напряжения. Этот процесс происходит за счет образования магнитного поля между витками первичного и вторичного контура.
3. Запуск мотора. Поворот ключа в замке до упора провоцирует подключение стартера к электросети авто (все, что нужно знать о работе этого механизма, рассказано здесь). Проворачивание коленчатого вала активирует работу газораспределительного механизма (для этого используется ременная или цепная передача, о которой рассказывается в другой статье). Так как трамблер зачастую начинает работать вместе с распредвалом, то его контакты поочередно замыкаются.
4. Генерация тока высокого напряжения. Когда срабатывает прерыватель (на первичной обмотке резко пропадает электричество), магнитное поле резко исчезает. В этот момент во вторичной обмотке за счет эффекта индукции появляется ток с напряжением, необходимым для образования искры в свече. Этот параметр зависит от модификации системы.
5. Распределение импульсов. Как только размыкается первичная обмотка, высоковольтная линия (центральный провод, идущий от катушки до трамблера) оказывается под напряжением. В процессе вращения вала трамблера вращается и его бегунок. Он замыкает контур, предназначенный для конкретной свечи. По высоковольтному проводу импульс сразу поступает в соответствующий надсвечник.
6. Образование искры. Когда ток высокого напряжения поступает на центральный сердечник свечи, небольшое расстояние между ним и боковым электродом провоцирует пробой с электрической дугой. Воздушно-топливная смесь загорается.
7. Накапливание энергии. В доли секунды контакты распределителя размыкаются. В этот момент замыкается контур первичной обмотки. Между ней и вторичным контуром снова образуется магнитное поле. Дальше КСЗ работает по принципу, описанному выше.

Проверка датчика коленвала

На большинстве автомобилей неисправный ДПКВ обычно вызывает код неисправности, поэтому используйте диагностический сканер. Или проверьте сам датчик коленвала.

Магнитный ДПКВ

Магнитные датчики коленвала можно проверить, отсоединив электрический разъем и измерив сопротивление между соответствующими клеммами. Если сопротивление не соответствует техническим характеристикам, датчик неисправен и требует замены.

Магнитные датчики положения коленчатого вала вырабатывают переменный ток при запуске двигателя, поэтому проверка выходного напряжения является еще одним тестом, который можно выполнить.

При подключенном датчике измерьте выходное напряжение на клеммах датчика при запуске двигателя. Если вы видите по крайней мере 20 мВ на переменного тока, датчик исправен, то есть, вероятно, неисправность в модуле.

Если выходное напряжение низкое, снимите датчик и осмотрите его конец на наличие ржавчины или мусора (магнитные датчики будут притягивать металлические частицы). Очистите датчик, переустановите его и проверьте снова.

Убедитесь, что он имеет надлежащий воздушный зазор (если он регулируется), поскольку расстояние между концом датчика и зубчатым венцом или выемками в коленчатом валу будет влиять на выходное напряжение датчика. Если воздушный зазор правильный и выходное напряжение по-прежнему низкое, замените датчик.

ДПКВ на эффектом Холла

Датчики положения коленвала с эффектом Холла обычно имеют три клеммы. Одна — для подачи тока, одна — для заземления и одна — для выходного сигнала. Датчик должен иметь напряжение и массу для подачи сигнала, поэтому сначала проверьте эти клеммы с помощью мультиметра.

Выход датчика можно проверить, отсоединив модуль DIS и проворачивая двигатель, чтобы убедиться, что датчик выдает сигнал напряжения. Напряжение вольтметра должно меняться каждый раз, когда зубец проходит перед датчиком. При наблюдении на осциллографе вы должны увидеть прямоугольную форму волны. Отсутствие сигнала говорит о том, что датчик неисправен.

Предыдущая запись Ошибка P0016 — что значит, симптомы, причины, диагностика, устранение

Следующая запись Ошибка P0113 — что значит, симптомы, причины, диагностика, устранение

Какие могут быть неисправности?

У поломок этой детали есть свои особенные «симптомы». Если с ним проблемы, то мотор заводится плохо либо полностью “молчит”. Во время работы двигателя можно заметить подстраивание. Искра непосредственно на свече будет совсем нестабильной. Если снять с нее привод и вставить другой, затем покрутить стартером, то в результате будет заметны искры желтоватого цвета. Если трамблер исправен, то искра будет иметь характерный синеватый цвет

Я советую обращать особое внимание именно на его оттенок

Таким образом бегунок трамблера упорно дает понять, что с ним что-то не так. Почти всегда наиболее верным путем проверки работоспособности этой детали являются проверочные манипуляции с самой искрой, образование которой является фактически ее призванием.

Особенности контактной системы

Исторически контактная система является одной из первых и сегодня ее можно встретить лишь на старых моделях автомобилей. В таких конструкциях формирование высокого напряжения происходит в трансформаторной катушке, а распределение его на свечи реализуется механическим способом — замыканием и размыканием контактов цепи прерывателем-распределителем.

Устройство контактной системы зажигания

Помимо основных элементов, такие системы включают в себя центробежный регулятор опережения зажигания, необходимый для преобразования угла опережения зажигания относительно частоты вращения коленвала. Он представляет собой два груза, воздействующих на мобильную пластину, контактирующую с кулачковым механизмом прерывателя.

Также в контактных схемах применяется вакуумный регулятор опережения зажигания, изменяющий угол опережения соответственно режиму работы (нагрузке) мотора. Он соединен с полостью, находящейся за дроссельной заслонкой, и при нажатии на педаль газа изменяет угол опережения в зависимости от величины разрежения.

При замыкании контактов низкое напряжение подается на первичную обмотку катушки, где аккумулируется энергия и в момент размыкания контакта происходит формирование высокого напряжения на вторичной обмотке. Затем энергия поступает к распределителю зажигания и далее на соответствующую свечу.

Если нагрузка на силовой агрегат повышается, увеличивается частота вращения вала прерывателя-распределителя, и грузы центробежного регулятора расходятся, изменяя положение пластины. Это способствует более раннему размыканию контактов, что увеличивает угол опережения. При снижении нагрузки на двигатель происходит обратный процесс. В чем отличия контактно-транзисторной системы зажигания Следующим поколением системы зажигания стала контактно-транзисторная, предполагающая установку в первичной цепи катушки транзисторного коммутатора. Он позволяет снизить силу тока в обмотке низкого напряжения, что повышает срок эксплуатации контактов.

Старый дедовский способ «оживления» контакта

Обычно как оно бывает. Вчера автомобиль был в порядке, заводился с первого раза. Утром – как «мертвый». Любой автомобилист, разбирающийся в машинах, вывернет свечи, осмотрит и проверит их в первую очередь. Нет искры.

Дальнейшая проверка осуществляется уже на катушке. Надо осмотреть главный бронепровод, поступает ли через него ток. Опять нет искры?

Вот, что следует сделать:

• Проверить, идет ли ток на бабину (катушку).
• Проверить, идет ли напряжение на коммутатор.

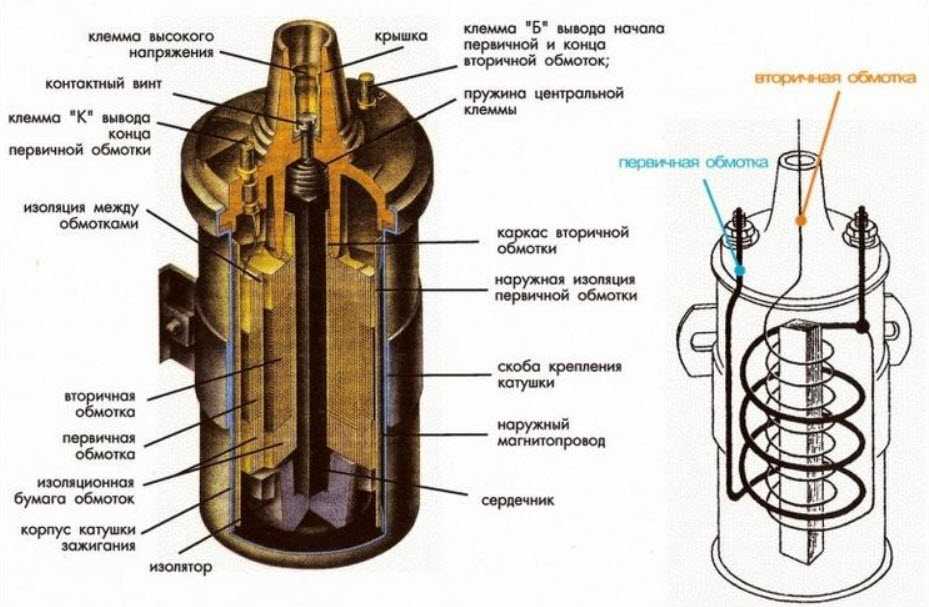

Катушка зажигания (бабина)

Если напряжение есть, но искра через бронепровод не идет, первое сомнение падает сразу же на бабину. Она снимается, проверяется досконально, прозванивается. Она рабочая? Казалось бы оказия? Но такое часто случается. Не стоит паниковать.

И тут на первый план выходит сам распределитель, трамблер. Он демонтируется, снимается датчик холла, прочищается от масла (бывает, что попадает внутрь).

Как правило, этих действий бывает достаточно, чтобы вновь появилась искра на автомобилях с БСЗ (бесконтактная система зажигания), где «виновником» пропадания напряжения становится трамблер. А причиной того, что исчезла искра становится либо попадание масла в датчик, либо ослабевший контакт.

Этот способ поможет сэкономить на покупке катушки, датчика холла или коммутатора. Не редко дилетанты в автосервисах, плохо разбирающиеся в деле, посылают автовладельца в магазин за деталями, которые на самом деле в полном рабочем порядке.

Величина нормального зазора

Допустимые пределы межэлектродного расстояния – от 0,6 до 1,2 мм. Более точное значение выбирается в зависимости от типа двигателя, системы питания и зажигания:

• карбюраторные моторы старого типа с невысокой степенью сжатия и механической системой искрообразования – 0,6–0,7 мм;
• те же двигатели, оснащенные бесконтактным электронным зажиганием – 0,8–0,9 мм;
• в турбированных и атмосферных силовых агрегатах с подачей топлива путем впрыска (инжектор) зазор на свечах зажигания должен быть от 1 до 1,2 мм.

Поскольку владельцы многих транспортных средств, укомплектованных бензиновыми моторами, переходят на сжиженный газ, то и размер свечного зазора требует корректировки. Для качественного сжигания смеси пропана с воздухом интенсивность воспламенения рекомендуется повысить путем увеличения просвета на 0,1 мм от паспортного значения. Нагрузка на высоковольтную катушку вырастет незначительно, а газ станет сгорать лучше.

Например, электроды свечей карбюраторного двигателя с электронным зажиганием необходимо разогнуть до 0,9 мм, если в инструкции по эксплуатации указана цифра 0,8. Не слушайте дурных советов и не делайте зазор чересчур большим, ведь автомобильные газовые установки всех поколений заводятся на бензине, а потом автоматически переключаются на подачу пропан – бутановой смеси из баллона. Кроме того, использовать бензиновое топливо все равно придется, чтобы доехать до заправки, когда газ в емкости закончится.

Это интересно: Сколько нужно тормозной жидкости для замены на Солярис

Установка зажигания ЗИЛ-130

Устанавливать зажигание при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо в следующем порядке:

1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (положение а на рисунке).
2. Расположить паз на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя. В таком положении надо вставить привод распределителя в гнездо блока, причем перед началом указанной операции необходимо расположить отверстия в нижнем фланце корпуса привода точно над резьбовыми отверстиями под болты крепления корпуса распределителя к блоку.После того как привод распределителя станет на свое место, угол между осью паза на валу привода и осью, соединяющей отверстия на верхнем фланце корпуса распределителя, должен быть в пределах ±15°.При большем угле следует переставить шестерню привода относительно шестерни распределительного вала на один зуб, сохраняя величину угла в заданных пределах. При этом паз на валу привода должен быть смещен к переднему концу двигателя.Если при этом корпус привода не удается установить так, чтобы не было зазора между его нижним фланцем и фланцем на блоке (что говорит о несовпадении шипа на валу привода распределителя и паза на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота с одновременным легким надавливанием на корпус привода распределителя.
3. Повернуть коленчатый вал двигателя на величину установочного угла опережения зажигания; для этого, вращая коленчатый вал двигателя пусковой рукояткой, совместить в конце второго оборота отверстие в шкиве коленчатого вала с риской 9 на указателе установки момента зажигания (положение б на рисунке).
4. Освободить болт крепления пластины к распределителю и вставить распределитель в гнездо привода распределителя так, чтобы октан-корректор был направлен вверх. В этом случае электрод ротора будет находиться против клеммы первого цилиндра на крышке распределителя.
5. Снять крышку с распределителя, устранить зазоры в цепи его привода (взявшись за бегунок, повернуть до упора вал распределителя против часовой стрелки), включить зажигание и поворачивать корпус распределителя против часовой стрелки до появления искры между концом центрального провода, идущего от катушки зажигания, и массой (зазор между концом провода и массой должен быть 2—3 мм). При таком положении корпуса распределителя следует затянуть болт крепления пластины к распределителю.
6. Проверить правильность установки проводов в крышке распределителя в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3-7-8).

Перед установкой зажигания проверить и, если требуется, отрегулировать зазор между контактами прерывателя, а также совместить указательную стрелку верхней пластины октан-корректора с риской О на нижнем пластине.

Установку зажигания в двигателях, с которых снимался распределитель для регулировки и ремонта, но не снимался привод распределителя, нужно производить в соответствии с указаниями пп.3-6.

Установку зажигания на двигателях, на которых снимался ни распределитель, ни его привод, необходимо производить в соответствии с указаниями пп.3, 5, 6, немного отвернув перед операцией, указанной в п.5, болт крепления пластины к распределителю.

Установку зажигания на двигателе в соответствии с применяемым сортом топлива необходимо уточнить с помощью шкалы на верхней пластине распределителя (шкала октан-корректора) путем дорожных испытании автомобиля с грузом до появления детонации следующим образом:

1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью.
2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость возрастет до 60 км/ч. При этом надо прислушиваться к работе двигателя.
3. При сильной детонации на указанном в п.2 режим работы двигателя вращением гаек октан-корректора переместить указанную стрелку верхней пластины по шкал в сторону знака «—».
4. При полном отсутствии детонации на указанном в п.2 режиме работы двигателя вращением гаек октан-корректора переместить стрелку верхней пластины по шкале в сторону, о.

В случае правильной установки зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40-45 км/ч.
