Диагностика электрооборудования автомобиля маз

Указатели поворотов и система аварийной сигнализации

Правила ЕСЕ R48 и 76/756/ЕЕС определяют группу 1 (передние), группу 2 (задние) и группу 5 (боковые) указателей поворотов у автомоби­лей с тремя и более колесами. Фонари указате­лей поворота группы 2 являются достаточными для установки на мотоциклы и мопеды.

Контроль за работой указателей поворотов осуществляется электрическим способом. Требуется установка индикатора внутри авто­мобиля. Лампа индикатора указателя поворота приборного щитка может быть любого цвета.

Частота мигания равна 90±30 циклам в ми­нуту с периодом относительного освещения 30-80%. После включения сигнала излучение света должно происходить не позже, чем через 1,5 с. Все лампы указателей поворота с одной стороны автомобиля должны мигать синхронно. При выходе из строя одной лампы остальные лампы должны продолжать работать.

В режиме аварийной сигнализации все лампы указателей поворота должны мигать синхронно; они должны работать и при оста­новке автомобиля. Обязательно использова­ние светового индикатора работы системы.

Передних, боковых и задних ламп указателей поворота должно быть по две (цвет: желтый). В США для задних и боковых указателей пово­рота разрешается установка ламп красного или желтого цвета (SAE J588, ноябрь 1984).

Требования к конструкции световой сигнализации

Требования к конструкции световой сигнализации в Европе изло­жены в Правилах ЕСЕ R6, R7, R23, R38 и R87, а требования к установке — в Правилах ЕСЕ R48 (рис. «Расположение передних указателей поворотов«, «Расположение задних указателей поворотов» и «Расположение боковых указателей поворотов«).

В США количество, расположение и цвет сигнальных ламп регламентируются предпи­санием FMVSS 108. Требования к конструк­ции и параметрам освещения определены в соответствующих стандартах SAE.

Аварийная сигнализация и указатели пово­ротов у автомобилей без прицепа

Электронная система мигающей аварийной сигнализации и указателей поворотов содер­жит импульсный генератор для включения ламп через реле и контрольную схему для из­менения частоты мигания в случае выхода из строя любой лампы. С помощью рычажного переключателя осуществляется управление работой указателей поворотов, в то время как включение системы аварийной сигнализации производится отдельным выключателем.

Аварийная сигнализация и указатели пово­ротов у автомобилей с прицепом

Этот тип аварийной сигнализации и указате­лей поворотов отличается от используемого в автомобилях без прицепа способом управле­ния работой указателей поворотов во время мигания для указания смены направления.

Односхемный блок контроля

Тягач и прицеп оборудуются общим односхем­ным блоком контроля, служащим для включе­ния двух индикаторных ламп с определенной частотой мигания. Этот тип контрольного блока не может применяться для локализации выхода из строя любого фонаря. Частота ми­гания фонарей при этом остается постоянной.

Двухсхемный блок контроля

Тягач и прицеп оборудуются раздельными блоками контроля. Неисправность сигнализи­руется индикаторной лампой. Частота мигания фонарей при этом остается постоянной.

Награды и достижения

• 2001 год — автобус городского типа НЕФАЗ-5299 стал лауреатом республиканского конкурса «Лучшие товары Башкортостана» и дипломантом программы-конкурса «100 лучших товаров России».
• 2002 год — пригородный автобус НЕФАЗ-5299-01 стал лауреатом республиканского конкурса «Лучшие товары Башкортостана» и лауреатом конкурса «100 лучших товаров России».
• 2003 год — междугородный автобус НЕФАЗ-5299-10 получил диплом лауреата конкурса «Лучшие товары Башкортостана» и стал дипломантом конкурса «100 лучших товаров России».
• 2006 год — автобус для перевозки инвалидов НЕФАЗ-5299-10-15 стал Лауреатом программы «100 лучших товаров России».
• 2011 год — автобус НЕФАЗ-5299-30-31 с газовым двигателем признан лауреатом всероссийского конкурса «100 лучших товаров России»
• 2013 год — собран 10-ти тысячный автобус НЕФАЗ 5299, автобус работает в Новосибирске.

Световые приборы автомобиля: правила использования

Фары, «габариты» и прочие световые приборы автомобилей

Для того, чтобы автомобили были хорошо различимы на дорогах, и водители могли уверенно управлять ими в ночные и вечерние часы и непогоду, производители оснащают каждое транспортное средство комплектом приборов освещения и сигнализации. Список необходимой внешней светотехники автомобилей регулируется международными стандартами, и обычно включает в себя следующие приборы:

• Фары дальнего и ближнего света.
• Габаритные и стояночные огни.
• Дневные ходовые огни (опция − не во всех автомобилях).
• Передние и задние указатели поворотов и дублирующие их боковые повторители.
• Стоп-сигналы.
• Аварийная световая сигнализация (обычно совмещена с указателями поворота).
• Фонари заднего хода.
• Противотуманные фары (не обязательно).
• Лампы подсветки номерного знака.
• Пассивные средства сигнализации – светоотражатели.
• Внутри кабины или салона: подсветка панели приборов и стояночное освещение.

На автомобилях специального назначения могут устанавливаться фары – прожекторы и поворотные фонари − искатели. На тягачах с прицепом и других многозвенных транспортных средствах должен присутствовать подсвечиваемый знак «Автопоезд».

Порядок использования световых приборов в ПДД 2020

Каждый водитель должен помнить и неукоснительно соблюдать все требования Правил дорожного движения, включая изложенный в разделе №19 порядок пользования автомобильными приборами освещения и сигнализации. Основные положения данного раздела содержат:

• Требование о включении дальнего или ближнего света и габаритов на всех автомобилях, передвигающихся в вечернее время и ночью, а также днем и в любые другие часы суток при плохой видимости на дорогах. Эти же требования водители должны выполнять при передвижении в тоннеле. На прицепе или буксируемом автомобиле следует задействовать все имеющиеся габаритные огни.
• При использовании водителями дальнего света нужно в обязательном порядке переключаться на «ближний», если дистанция до встречной машины составит 150 метров. Указанное расстояние может быть большим, если водитель встречного автомобиля попросит об этом, сигнализируя несколькими переключениями света фар.
• Предписание в темные часы суток обозначить габаритными огнями транспорт, остановившийся или припаркованный на дороге без фонарного освещения, а также в случаях стоянки либо остановки в местах со сложным рельефом дороги и заведомо плохой видимостью. В последнем случае транспортное средство рекомендуется дополнительно обозначить включением ближнего света, а также включением задних противотуманных фонарей.
• Требование для всего движущегося автотранспорта даже днем ездить с зажженными фарами ближнего света или заменяющими их штатными дневными ходовыми огнями. При необходимости, включенные при передвижении днем фары ближнего света допускается заменить светом противотуманных фар.
• Ограничения на использование противотуманных фар. В качестве дополнения к ближнему или дальнему свету их можно включать только в случаях заведомо плохой видимости. Также допускается использовать такие фары вместе со штатным ближним (дальним) светом в случаях, если движение совершается по тёмным неосвещенным дорогам.

Другие пункты раздела №19 ПДД регулируют вопросы ограниченного использования фар типа прожекторов и искателей, порядок применения задних противотуманных фонарей, опознавательного знака «Автопоезд», а также подачи сигналов об обгоне попеременным включением – выключением ближнего и дальнего света.

Возможные наказания на нарушения правил использования световых приборов

Автомобилист должен знать, что нарушением являются не только ошибки в пользовании светотехническими приборами автомобиля в тех или иных дорожных ситуациях, но также самовольное внесений изменений в конструкцию бортовой светотехники. В таких случаях действия виновного приравниваются к управлению неисправным транспортным средством и квалифицируются по ст. 12.5 ч.1 КоАП Российской Федерации (сумма штрафа 500 рублей).

По статистике ГИБДД наиболее частым нарушением требований ПДД в части использования световых приборов, является игнорирование водителями обязательных требований по включению ближнего света в дневное время. Эти нарушения, равно как и неисполнение других положений р.19 ПДД о порядке пользования световыми приборами, позволяют инспектору ГИБДД на основании ст. 12.20 КоАП предупредить водителя, либо наложить на него административный штраф в размере 500 рублей. Данная норма вступила в силу с 13.01.2020 года.

Система электропитания автомобиля Камаз

Система электрооборудования автомо­билей КамАЗ однопроводная с номиналь­ным напряжением 24 В. С массой авто­мобиля соединены отрицательные полюсы источников тока и потребителей тока

От­рицательный вывод аккумуляторных бата­рей подсоединен к массе автомобиля через выключатель, поэтому все потребители электроэнергии работают только при со­единении батарей с массой. Для надежнос­ти контакта между кабиной и рамой, рамой и двигателем использованы дополнитель­ные провода массы.

В общей схеме электрооборудования можно выделить группы приборов, образу­ющие самостоятельные системы, наиболее важными из которых являются система электропитания, включающая аккумуля­торные батареи и генераторную установку с регулятором напряжения; система пуска двигателя, состоящая из стартера, аккуму­ляторных батарей и средств облегчения пуска; система контрольно-измерительных приборов, в которую входят спидометр, тахометр, приборы для измерения темпера­туры, давления, уровня топлива и силы тока, а также системы наружного и внут­реннего освещения, световой сигнали­зации, отопления, звуковой сигнализации и стеклоочистки.

Некоторые приборы не могут быть четко классифицированы по системам и их можно отнести к дополни­тельному оборудованию.

Электрическая схема системы электропитания: 1 — реле отклонения обмотки возбуждения генератора, 2 — генератор, 3 — блок предохранителей, 4 — реле стартера, 5 — стартер, 6 — аккумуляторные батареи, 7 — выключатель массы, 8 — кнопка дистанционного выключения массы аккумуляторных батарей, 9 — реле электродвигателей отопителя, 10 — амперметр, 11— предохранители 13.3722 (7,5 А), 12— предохранитель ПР310 (10 А), 13 — выключатель приборов и стартера

Выключатели, переключатели, реле, предохранители, соединительные панели и штекерные соединения относятся к груп­пе коммутационной аппаратуры и входят во все системы.

На электрических схемах рядом с цифровым обозначением проводов буква­ми указан их цвет: Б — белый, Г — голу­бой, Ж — желтый, 3 — зеленый, К — кра­сный, КЧ — коричневый, О — оранжевый, Р — розовый, С — серый, Ф — фиоле­товый. Ч — черный.

Источниками электроэнергии являются две аккумуля­торные батареи 6 , соединенные последовательно, и генераторная установ­ка 2, подключенная параллельно аккуму­ляторным батареям. Отрицательный вывод аккумуляторных батарей подсоединен к массе автомобиля через выключатель 7 массы с дистанционным управлением.

Цепь заряда аккумуляторных батарей от генераторной установки защищена плавким предохранителем 3 на 60 А.

В схему введено реле 1, через которое к источнику питания подключена обмотка возбуждения генераторной установки.

При пуске двига­теля с помощью электрофакельногю устройства напряжение подается на катушку реле 1, которое размыкает все свободно замкнутые контакты и блокирую генераторную установку на период работы электрофакельного устройства.

Кроме того, в схеме предусмотрена блокировка выключения массы аккумуляторных батарей при работающем генераторе, так как в противном случае при отклю­чении аккумуляторных батарей возможен отказ генераторной установки. Для этого кнопка 8 дистанционного включения массы подключена к источнику питания через нормально замкнутые контакты реле электродвигателей отопителя.

При нахождении ключа выключателя 13 приборов и стартера в положении «0» питание кнопки 8 осуществляется по цепи: «+» аккуму­ляторных батарей — клеммы стартера 5 — реле 4 стартера — амперметр 10 — выклю­чатель 13 приборов и стартера — реле 9 электродвигателей отопителя — кноп­ка 8 — обмотка выключателя 7 массы — « —» аккумуляторных батарей.

При нажа­тии кнопки 8 выключатель 7 срабатывает и соединяет или разъединяет «—» аккуму­ляторных батарей с массой автомобиля.

При повороте ключа выключателя приборов и стартера в положение «1» или «2» напряжение подается на катушку реле 9, которое размыкает свои нормально замкнутые контакты и разрывает цепь питания кнопки дистанционного выклю­чения массы.

Выключатель массы ВК 860-В установлен на переднем кронштейне ящика аккумуляторных батарей и состоит из электромагнита, корпуса с контактной частью и устройства ручного включения с защитным чехлом (рис. 2).

Отключение аккумуляторных батарей кнопкой 8 возможно только при переводе ключа выключателя приборов и стартера в положение «О», т. е. когда генераторная установка отключена от системы электро­оборудования.

Описание знака «Автопоезд»

Важен не только вид таблички, но и ее место установки, включение. Также необходимо знать, для каких видов автопоездов знак может использоваться, а для каких – отсутствовать.

Как выглядит

Обозначение автопоезда представляет собой три оранжевых светящихся фонарика, прикрепленных к крыше авто. Расстояние между ними составляет от ста пятидесяти до трехсот миллиметров.

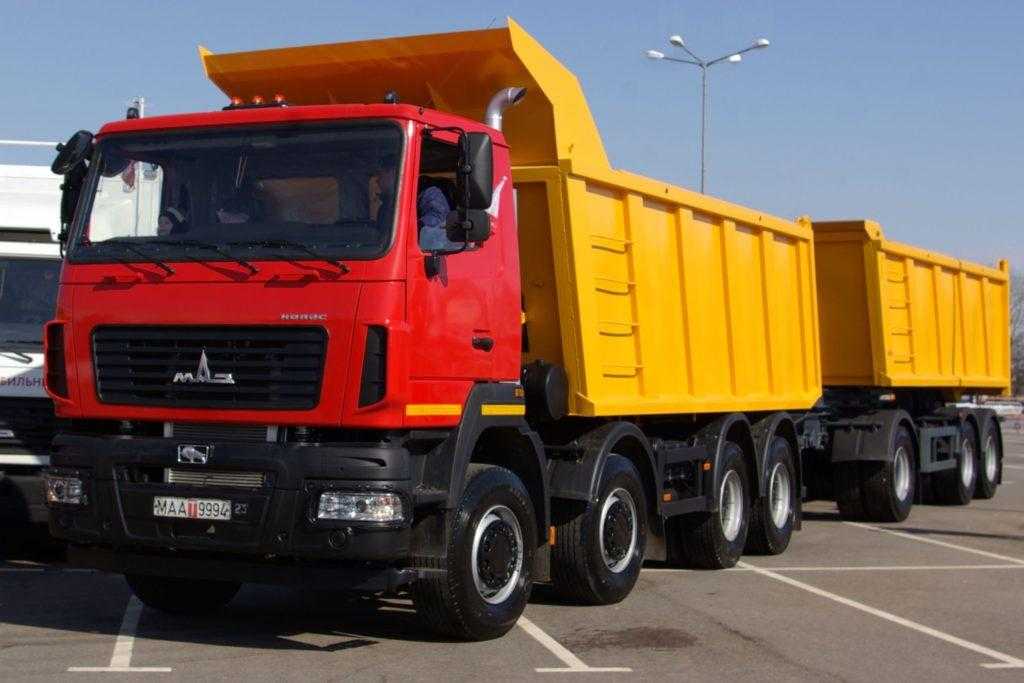

Оранжевые фонарики на кабине МАЗ

Прибор крепится на ТС с целью предупреждения участников дорожного движения о наличии у него дополнительного прицепного оборудования. Разместить знак можно своими руками, однако только при наличии постановления ГИБДД.

Где располагается

Логотип крепится горизонтально к передней части кабины исключительно на грузовом транспорте и колесных тракторах, имеющих тягу более 1,4 тонны, с присоединяющимся прицепом, а также на автобусах, состоящих из нескольких соединенных секций, и троллейбусах.

Разъяснение предназначения знака «Автопоезд» можно посмотреть здесь:

Когда должен быть включен

В темное время суток и условиях недостаточной видимости опознавательный знак «автопоезд» должен быть включен, особенно при стоянке ТС. Это касается всех транспортных средств, к которым он крепится, независимо от работающих приборов освещения на дороге в вечерний и ночной период.

Обзор устройства электросхемы МАЗ 5440

Отдельная часть отводится для обозначения световой сигнализации, осветительного оборудования: фонарей, прожекторов, фар, противотуманок, освещения в кабине.

Электроснабжение требуется приборам, расположенным на панели водителя, а также звуковой сигнализации, информирующей о проблемах с давлением в системе тормозов.

Значимой частью электрооборудования МАЗ является монтажный блок, в котором находятся предохранители.

Устройство включает многослойную печатную плату, а при коротком замыкании в электропроводке МАЗ и жгутах, проводящих ток, блок выходит из строя. Иногда узел возможно отремонтировать, чаще требуется его замена.

При снятии и установке блока важно тщательно контролировать соблюдение правил подключения. Подсоединять токопотребляющие устройства следует в соответствии электросхемой Евро МАЗ

Подсоединять токопотребляющие устройства следует в соответствии электросхемой Евро МАЗ.

Не забывайте, что чертежи электросхем не отображают реальное расположение элементов.

Графическое изображение показывает связь компонентов между собой.

Узлы могут соединяться последовательно либо параллельно, компоненты располагаются в цепи в определенном порядке, установленном производителем.

Тем не менее, перед ремонтом системы советуем тщательно изучить схему МАЗ, ведь при неправильном подключении элементов может возникнуть существенная поломка системы.

Правила пользования внешними световыми приборами ночью

Ночью, или темным временем суток в правилах называется промежуток времени между концом вечерних и началом утренних сумерек. В таких условиях обязательно включение передних фар и габаритных огней.

Выбор ближнего или дальнего света при этом зависит от следующих нюансов:

Если вы движетесь по освещенным дорогам в населенном пункте – дальний свет использовать нельзя, только ближний.

При сближении с транспортным средством, движущимся по встречной полосе, дальний свет следует переключить на ближний не менее чем за 150 метров – так вы не ослепите другого водителя. Еще лучше сделать переключение на 200-250 метрах.

Если встречное транспортное средство подает сигнал переключением или миганием фар на большем расстоянии – выключите дальний свет. В таких ситуациях у вас, скорее всего, плохо отрегулировано направление фар, и они не столько освещают дорогу, сколько светят в глаза водителям на «встречке».

Также переключать свет нужно и в других ситуациях, когда есть угроза ослепить других водителей, как встречных, так и попутных.

А что делать, если вас ослепили? Главное – не перестраивайтесь, иначе есть риск попасть в аварию, наехать на пешехода или свалиться в кювет. Правила предписывают в такой ситуации включать аварийную сигнализацию, постепенно снизить скорость и, если это нужно, остановиться.

Вынужденная остановка в темное время суток – обязательно включите габаритные огни и при желании дополните их ближним светом и противотуманками.

2.7. Указатели поворота

2.7.1. На каждом механическом транспортном средстве спереди и сзади, а на прицепах и полуприцепах только сзади должно быть установлено по два указателя поворота.

2.7.2. На механических транспортных средствах длиной более 6 м, седельных тягачах, а также балластных тягачах и автомобилях, предназначенных для буксировки прицепов, должны быть установлены боковые повторители указателей поворота, по одному с каждой стороны. Допускается установка боковых повторителей указателей поворота и на других транспортных средствах.

На механических транспортных средствах, проектирование которых началось с 01.01.86, установка боковых указателей поворота обязательна.

2.7.3. Размещение указателей поворота на транспортном средстве должно соответствовать указанному на черт. 6. Размещение боковых повторителей указателей поворота — на черт. 10.

Примечания:

1. Если соблюдение размера 1500 max невозможно вследствие конструкции транспортного средства, то наиболее высокая точка освещающей поверхности может находиться на высоте 2100 мм для передних и задних указателей поворота и 2300 мм — боковых указателей поворота. Для задних указателей поворота лесовозных тягачей допускается увеличение размера 1500 max до 3500 max.

2. Допускается увеличение размера 1800 max до 2500 max, если соблюдение минимальных углов видимости невозможно вследствие конструкции транспортного средства.

2.6. Сигналы торможения

2.6.1. На каждом транспортном средстве должны быть установлены два сигнала торможения.

2.6.2. Размещение сигналов торможения на транспортном средстве должно соответствовать указанному на черт. 9.

(Измененная редакция, Изм. № 2, 3, 4).

Примечания:

1. Допускается увеличение размера 1500 max до 2100 max, если соблюдение размера 1500 max невозможно вследствие конструкции транспортного средства и до 3500 max — для лесовозных тягачей.

2. Допускается уменьшение размера 600 min до 400 min, если габаритная ширина транспортного средства меньше 1300 мм.

2.6.3. Сигнал торможения должен быть виден в вертикальной и горизонтальной плоскостях в пределах углов видимости, указанных на черт. 5.

При установке сигнала торможения ниже чем 750 мм над уровнем дороги угол видимости в вертикальной плоскости вниз может быть уменьшен до 5°.

(Измененная редакция, Изм. № 3).

2.6.4. Цвет сигналов торможения должен быть красный.

Эксплуатация датчика давления масла МАЗ

Незаменимый рассчитан на работу при температуре от – 40 до + 150 градусов. Прибор передает точные данные даже в экстремальных условиях.

Максимальное отклонение составляет 0,5%.

Датчик давления масла МАЗ выдерживает нагрузку до 3,5 МПа. Допускается эксплуатация прибора при вибрациях.

Срок службы составляет порядка 12 000 моточасов.

Обслуживание и ремонт датчика давления масла МАЗ

Следите за состоянием всех систем. Поддерживайте измерительный прибор в рабочем состоянии. Раз в неделю протирайте сухой тканью контрольные лампы.

Если датчик МАЗ не работает, замените предохранитель. Проверяйте состояние резиновых чехлов прибора. Следите за надежностью посадки.

Только при правильном уходе датчик давления масла МАЗ:

• Обеспечит эффективную работу двигателя;
• Уменьшит расход топлива.

Купите датчик давления МАЗ и обеспечьте полную безопасность мотора. Для проверки состояния системы используйте измерительные приборы.

Выполните замеры между контактными штырями. Размыкание должно происходить при давлении от 0,04 до 0,08 МПа. Если прибор не срабатывает, необходима замена.

В нашем каталоге вы найдете множество популярных моделей. По низким ценам сможете купить самые лучшие приборы с доставкой на дом.

На автомобилях установлены спидометр, комбинация приборов, двухстрелочный указатель давления, блоки контрольных и сигнальных ламп, сигнализаторы, указывающие водителю на экстремальное состояние в той или иной системе, комплект датчиков, включатели и переключатели.

Комбинация приборов (рис. 1) включает в себя указатели: уровня топлива, температуры охлаждающей жидкости, давления масла в двигателе, напряжения (вольтметр). Кроме того, в комбинацию входят сигнализаторы перегрева охлаждающей жидкости, заниженного (аварийного) давления масла в двигателе и резерва топлива.

Схема соединения комбинации приборов с датчиками показана на рис. 2.

Каждый прибор комбинации состоит из пластмассовой колодочки 5 (см. рис. 1), несущей на себе обмотки W1, W2, W3,

Между обмотками помещена ось, на которую насажены постоянный магнит и стрелка прибора. В одном углу колодочки запрессован постоянный магнит 6. При отсутствии тока в цепи взаимодействуют поля этих двух магнитов и располагают стрелку в крайнем левом положении.

При включении тока последний проходит последовательно обмотки W2 и W3 и сопротивление температурной компенсации Rтк, служащее для стабилизации показаний прибора при изменении его температуры. Одновременно ток проходит по обмотке W1 и сопротивлению R датчика. Сопротивление датчика изменяется: у датчика давления масла и уровня топлива за счет изменения положения ползунка реостата, у датчика указателя температуры за счет изменения сопротивления самого терморезистора. При изменении сопротивления датчика изменяется величина тока в обмотке W1. Так как в обмотках

и W3 ток не изменяет своей величины, то положение стрелки прибора зависит от взаимодействия полей и обмоток W2 и W3 с полем обмотки W1, изменяющим свою величину. Результирующее поле всех катушек устанавливает дисковый магнит стрелки в соответствующее положение.

Аналогичным образом работают два указателя давления, установленные в указателе УК168 и показывающие давление воздуха в контурах тормозной системы.

Спидометр, выполненный в одном стиле с комбинацией приборов, работает в комплекте с датчиком, установленным на коробке передач (рис. 3).

На вторичный вал коробки передач насажено трехзаходное червячное колесо 3, которое входит в зацепление с ведомым червячным колесом 4, выполненным заодно с валиком. На хвостовик валика насажена прямозубая цилиндрическая шестерня 1, находящаяся в зацеплении с шестерней 5 привода датчика спидометра.

Система электроснабжения и электропуска

Система электроснабжения автомобиля состоит из двух источников: аккумуляторных батарей и генераторной установки переменного тока. Кроме того, в систему входит ряд промежуточных реле, выключатель массы батарей и замок-выключатель приборов и стартера.

В систему электропуска входят аккумуляторные батареи, стартер, выключатель массы батарей, замок-выключатель приборов и стартера, электрофакельное устройство (ЭФУ), парожидкостный подогреватель (ПЖД), промежуточные реле.

Аккумуляторные батареи

На автомобилях МАЗ установлены батареи типа 6СТ-182ЭМ или 6СТ-132ЭМ. Номинальное напряжение каждой батареи 12 В. На автомобиле две батареи соединены последовательно, что увеличивает рабочее напряжение до 24 В.

Генераторная установка

Генераторная установка ГУ Г273А представляет собой генератор переменного тока со встроенным выпрямительным блоком и интегрированным регулятором напряжения (ИРН)

После 50 тыс. км пробега автомобиля и в дальнейшем при каждом ТО-2 необходимо снять ГУ с двигателя, разобрать, проверить состояние шарикоподшипников и электрощёток. Поврежденные подшипники и сильноизношенные щетки следует заменить.

Электрофакельное устройство (ЭФУ)

Электрофакельное подогревательное устройство не предусматривает отдельных работ по техническому обслуживанию. Отказы, появляющиеся в ЭФУ, устраняются путем замены неисправного элемента.

Электрооборудование предпускового подогревателя

В процессе эксплуатации могут выходить из строя электроискровая свеча, термоэлектронагреватель и топливный электроклапан. Эти устройства неразборные и при выходе из строя заменяются.

Транзисторный коммутатор выполнен на электронных элементах, герметически закрыт, обслуживания не требует и также не ремонтируется.

Электродвигатель насосного агрегата в процессе эксплуатации не обслуживается. Так как электродвигатель работает непродолжительное время, то он обеспечивает нормальную работу подогревателя при пробегах автомобилей в течение нескольких капитальных ремонтов.

Электрооборудование МАЗ

Автомобили МАЗ имеют 24-вольтовую систему электрооборудования, унифицированную с основными моделями и модификациями.

Электрооборудование автомобилей MA3-54322, МАЗ-64227 отличается от электрооборудования автомобилей МАЗ ранее выпускавшихся моделей насыщенностью различными контрольными приборами, лампами и сигнализаторами, позволяющими оценить состояние агрегатов и систем автомобиля. Работа систем автомобиля контролируется световыми сигнализаторами, а в отдельных случаях и шумовым реле. Ниже приведены необходимые сведения по конструктивным особенностям, обслуживанию и ремонту электрооборудования автомобилей.

На всех приведенных в разделе схемах буквами обозначены цвета проводов: Б — белый, Г — голубой Ж — желтый; О — оранжевый; Р — розовый; С — серый; 3 — зеленый; К — красный; Кч — коричневый; Ч — черный; Ф — фиолетовый.

С целью облегчения поиска неисправности цепи на схемах имеют цифровую индикацию, которая обозначена также и на проводах.

Блок в салоне

Главный блок предохранителей и реле находится в салоне, по середине приборной панели, со стороны пассажира и закрыт защитной крышкой.

p, blockquote 3,0,0,0,0 —>

Вариант 1

p, blockquote 5,0,1,0,0 —>

Схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание предохранителей

Вариант 2

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Обозначение

p, blockquote 11,1,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Расположение основных элементов ЭСУ двигателя

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

1–реле управления стартером (промежуточное); 2–реле блокировки выключения АКБ; 3, 4–реле подогрева топлива; 5, 6–блок предохранителей ЭСУ двигателя и БДИ; 7–кнопка диагностики ЭСУ двигателя; 8–диагностический разъём ISO9141; FU601–предохранитель 10А ЭСУ двигателя; FU602–предохранитель 15А ЭСУ двигателя; FU603–предохранитель 25А ЭСУ двигателя; FU604, FU605–предохранители 5А БДИ

p, blockquote 16,0,0,0,0 —>

Вариант 3

p, blockquote 17,0,0,1,0 —>

Схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Описание предохранителей

1. звуковой электро сигнал
2. стеклоочиститель и стеклоомыватель
3. звуковой пневмо сигнал, вольтметр, контрольные индикаторы реле ручного тормоза
4. аварийная сигнализация
5. указатели поворотов
6. знак автопоезда и подогрев зеркал
7. передние противотуманные фонари
8. задние противотуманные фонари
9. фонарь заднего хода
10. резерв
11. электропитание после замка зажигания
12. электропитание на клемме 17
13. клапаны дифференциалов и фара освещения сцепки
14. электропитание тахографа
15. электропитание указателей
16. контрольные индикаторы
17. контрольные индикаторы
18. подсветка
19. ближний свет левого борта
20. ближний свет правого борта
21. дальний свет левого борта
22. дневной ходовой огонь
23. габаритные огни левого борта прицепа/ полуприцепа
24. габаритные огни правого борта прицепа/ полуприцепа
25. дальний свет правого борта
26. габаритные огни левого борта тягача
27. осушитель воздуха пневмо системы
28. габаритные огни правого борта тягача
29. стоп сигнал тягача
30. стоп сигнал прицепа/ полуприцепа
31. электро факельное устройство
32. резерв
33. вентилятор отопителя
34. розетка дополнительная
35. акустическая система
36. внутреннее освещение
37. системы электронного управления

p, blockquote 21,0,0,0,0 —>

Конечно, это далеко не все варианты блоков и их назначения, которые использовались в МАЗах. А лишь самые часто встречающиеся.

В данной статье мы разберем подробно особенности устройство современной электросхемы МАЗ 5440.

Итак, состоит из источников и потребителей тока, соединяющих проводов, выключателей, предохранителей.Графическое изображение помогает найти поломки и правильно подсоединить провода при замене компонентов.
