Последствия протечки
Разберем последствия, которые могут возникнуть в результате эксплуатации авто с потекшим сальником. Подробнее о протечке устройства узнаете из ролика канала Небитанекрашена.
Можно ли ездить?
Кроме необходимости постоянного добавления моторной жидкости, водитель может столкнуться с серьезными проблемами. Силовой агрегат начнет засоряться, что приведет к его дальнейшей промывке, ведь к маслу будет прилипать грязь. Недостаток смазочного вещества в системе станет причиной поломки агрегата, а также основных механизмов мотора в целом. Оборвется ремень ГРМ, а это может привести к повреждению клапанов. В конечном счете потребуется капитальный ремонт агрегата. При протекании заднего сальника могут возникнуть неисправности в работе коробки передач. Иногда проблема приводит к появлению неполадок в работе электрического оборудования либо контроллеров и датчиков. Скопление пыли на устройствах негативно влияет на их функциональность.

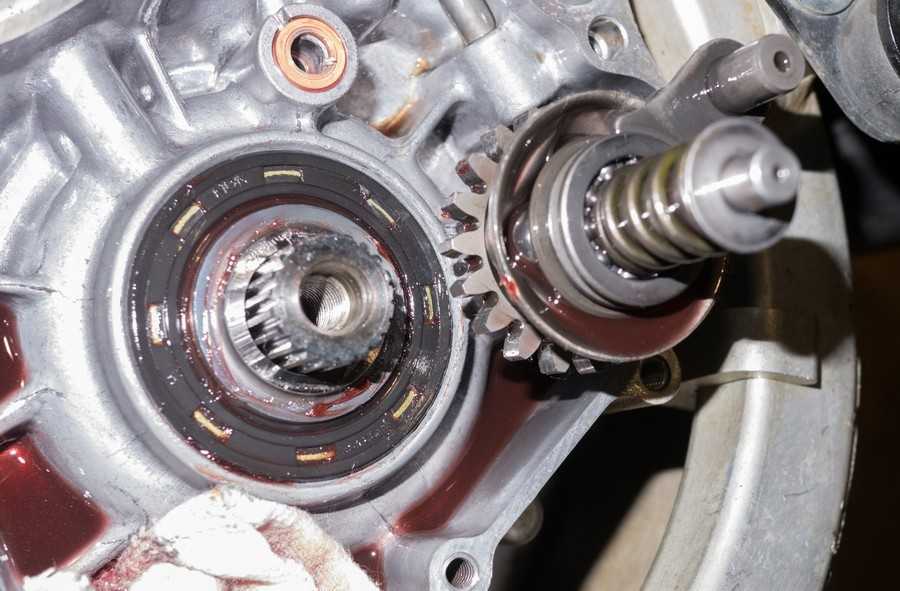

Течь из-под переднего сальника
Неважно, почему течет сальник коленвала. При появлении первых симптомов неисправность надо устранять
Это чревато такими последствиями:
- обрыв ремешка ГРМ;
- повреждение клапанов, из-за чего потребуется их менять и выполнять притирку;
- необходимость шлифовки поверхности ГБЦ;
- повреждение прокладки головки блока;
- утечка масла и охлаждающей жидкости, что приведет к необходимости их покупки и добавления;
- ремонт головки блока потребует замены болтов, фиксирующих устройство;
- повреждение поршней;
- необходимость замены прокладки поддона, поскольку потребуется смена рабочей жидкости;
- изгиб и повреждение поршневых колец.

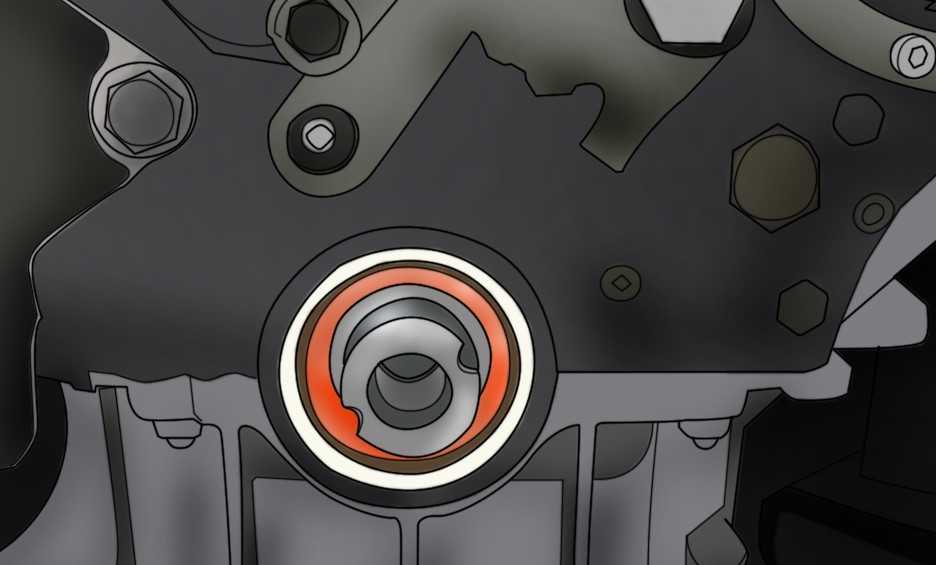

Протечка заднего сальника
Подробнее о причинах и последствиях протечки устройства можете узнать из ролика, снятого пользователем Саня Автослесарь.
Если произошло повреждение задней детали, то для устранения неполадок обычно приходится демонтировать трансмиссию, механизм сцепления с валом, а также маховик. Все зависит от конструктивных особенностей конкретной модели авто, но в большинстве случаев демонтаж этих агрегатов и узлов необходим. Это потребуется сделать для того, чтобы получить доступ к детали. Из-за утечки смазочного вещества может заливать само сцепление, из-за чего узел потеряет фрикционные свойства.
Это приведет к:
- потере мощности двигателя авто;
- повышению расхода потребляемого горючего, поскольку водителю придется сильнее жать на педаль газа для обеспечения стандартной мощности ДВС;
- необходимости добавления смазки в мотор.
Замена подшипника коленчатого вала КАМАЗ
замена коренного подшипника камаз
https://youtube.com/watch?v=HTAVKqL-Ecw
Урал 4320 часть 13 .Ремонт, замена заднего подшипника коленвала .
Легкий способ замены подшипника коленвала без съемника.
Замена подшипника коленвала 2106
https://youtube.com/watch?v=Z2qFRDyGX-c
Съемник подшипника коленвала хове н3
Сборка дизеля КАМАЗ 740.60 с правильным вращением коленвала
Как выпресовать подшипник первичного вала из коленвала
ЗАМЕНА ПОДШИПНИКА КОЛЕНВАЛА ВАЗ КЛАССИКА
Урал 4320 часть 10 .Ремонт, притирка клапанов двигатель камаз 740
Высверливание сломанных болтов в коленвале КАМаз
- КАМАЗ масло из сапуна отзывы
- Загорелся КАМАЗ от колеса
- Диагностирование электрооборудования автомобиля КАМАЗ
- Что такое КАМАЗ ацн
- Щиток приборов КАМАЗ камминз
- Регулировка гура КАМАЗ видео где находится перепускной клапан
- Как скрутить электронный спидометр с тахографом на КАМАЗ
- Предохранитель аварийки КАМАЗ
- Как поставить сигнал от КАМАЗа на легковушку
- Река вильва дтп КАМАЗ
- Диаметр барабана КАМАЗ 6520
- Грузовик КАМАЗ 6460 для ets2
- Как выбрать аккумулятор для КАМАЗа
- Грузоподъемность КАМАЗа колхозник
- Ремонтные размеры коленвала КАМАЗ 740 13
Главная » Новости » Замена подшипника коленчатого вала КАМАЗ
Разновидности и назначение сальников
По сути сальник – это уплотнительное кольцо. Для его
изготовления используются фторкаучук или силикон, которые выдерживают
нагревание и перепад температур, а также устойчивы к негативному воздействию
моторного масла.

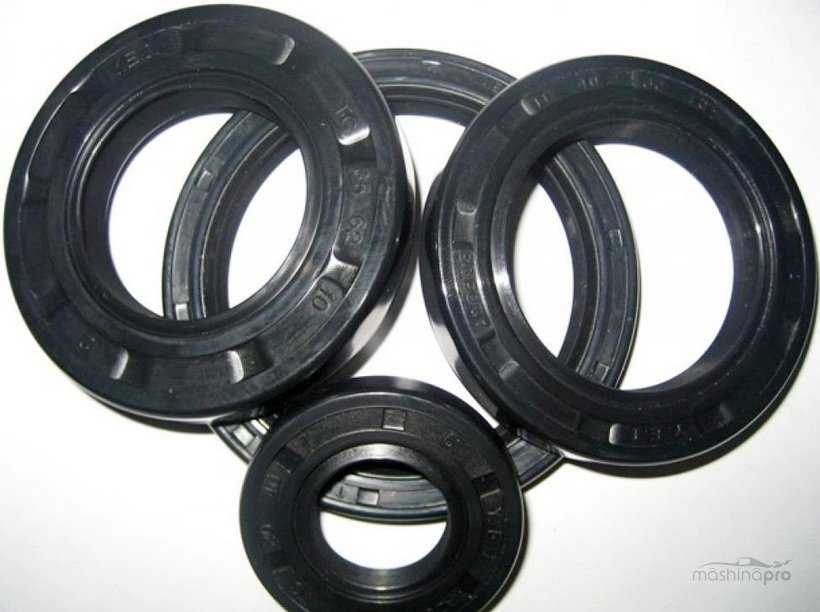

Набор сальников для двигателя
- Задний. Более крупный и износостойкий. Если был изготовлен качественно,
может прослужить очень долго — особенно при надлежащем уходе за двигателем. - Передний. Отличается от переднего меньшими размерами и тем, что
интенсивнее изнашивается. Прежде чем приступать к его замене, следует точно
выяснить, какой из уплотнителей вышел из строя.
Назначение сальников
Мотор оборудован системой смазки, подающей масло во
все рабочие механизмы. Особенность коленвала состоит в том, что его корпус
выводится наружу, поэтому в местах выхода происходит утечка смазочного
материала. Именно в этой точке и устанавливается сальник, диаметр которого
полностью соответствует диаметру коленвала.
В процессе работы
масло находится под определенным давлением, что провоцирует прижатие сальника к
соседствующим деталям, уплотняя таким образом место протекания. В зависимости
от конструктивных особенностей двигателя местоположение уплотнителей может
меняться.
В автомобилях с задними приводами и продольно
установленными двигателями уплотнители расположены в щите коленчатого вала
перед опорным подшипником. В моторах, которые не имеют щитов (переднеприводные
автомобили с продольно расположенными двигателями и ременными ГРМ) сальники
устанавливаются в блоке цилиндров.
Если сальник неисправен, происходит утечка смазочного
материала.
Замена сальников на Opel Astra
Давайте посмотрим, как осуществляется замена сальника коленвала на Opel Astra. В общих чертах процедура понятна, но есть тонкости и особенности. Диагностировать течь заднего сальника можно по замасленному диску сцепления. Для замены нужно снять КПП, сцепление, отметить положение маховика относительно коленвала. После этого нужно отвернуть крепежные болты маховика – их всего пять. Чтобы маховик не проворачивался, его удерживают отверткой. Далее откручивают и выворачивают шестой болт маховика и снимают его.
Крепежный болт маховика
Затем демонтируют приемную трубу, сливают масло из мотора, снимают колодку датчика уровня масла. После этого отворачивают болты, которые крепят картер двигателя к сцеплению. Также откручивают болты картера, которые прикручены к блоку цилиндров, и снимают масляный поддон. Затем выворачивают винты, удерживающие ДПКВ (датчик положения коленчатого вала), и достают его. Далее отворачивают болты крышки коренного подшипника, снимают крышку, извлекают задний сальник из его обоймы.
На кромку нового сальника наносят немного масла (для того, чтобы упростить его вход), а установку осуществляют при помощи специальной оправки. Затем все демонтированные элементы устанавливают в обратном порядке. На Opel замена переднего сальника коленвала осуществляется по такой же схеме.
Замена сальников на заднеприводных авто
Ниже мы более подробно рассмотрим о замене сальников автомобилей ВАЗ, однако сейчас считаем необходимым сказать пару слов. Для замены необходимо разобрать много элементов. Так, в случае с ВАЗ-2107 понадобится снять переднюю крышку. Для этого потребуется снять ремень генератора, кожух охлаждения вместе с вентилятором, отвернуть болт шкива коленчатого вала. Затем нужно снять сам шкив. После откручивают крышку поддона. Ее снимают вместе с прокладкой. Когда передняя крышка снята, замена сальников коленвала ВАЗа не составит труда.

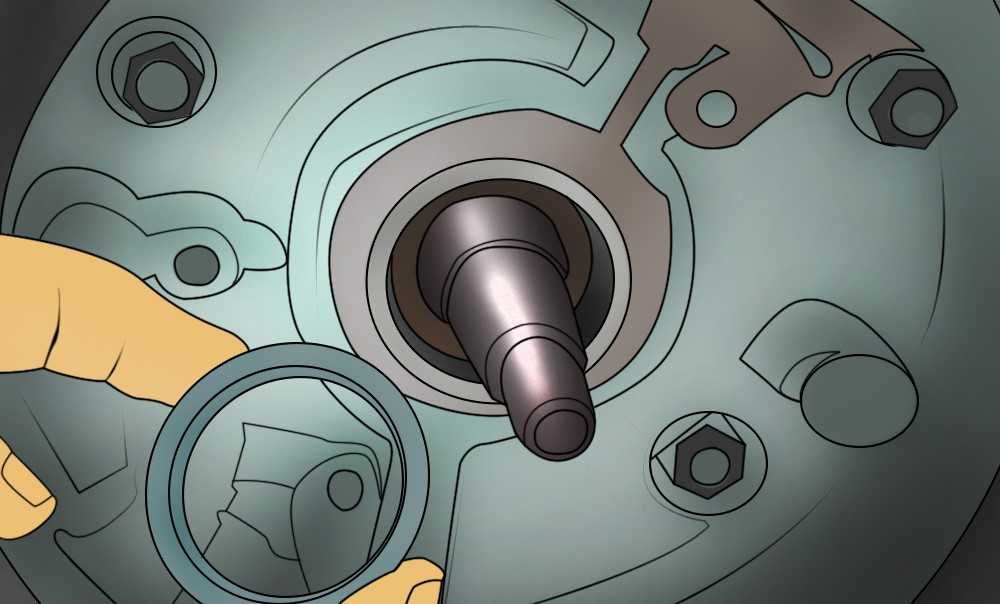

Новая деталь устанавливается на место старой в крышку. Рабочая кромка должна быть направлена внутрь. Деталь запрессовывают на место молотком. Затем все собирают в обратном порядке.
Установленный сальник
Чтобы добраться до заднего сальника, нужно разобрать еще больше – процедура потребует огромных усилий и большого количества времени. Здесь также необходимо снять КПП, карданный вал, маховик, стартер, а также все элементы, которые могут помешать снять коробку передач. После этого демонтируют сцепление. Только тогда можно получить доступ к сальнику. Замена сальника коленвала своими руками в данном случае – это очень долгий и непростой процесс, поэтому нужно запастись терпением. Не старайтесь ускорить процедуру и как-то обойти её.
Шатунно-поршневая группа
Шатун коленвала КамАЗ 740 10 сделан из стали методом ковки. Он оснащен стержнем с двутавром, головка вверху — неразъемного типа, снизу — сделана с прямым разъемом. Окончательная обработка шатуна производится в сборе с крышкой, которая не является взаимозаменяемой для аналогов. В верхней головке детали имеется втулка из сплава бронзы и стали, которая установлена путем прессовки. В нижней части смонтированы сменные вкладки.
Нижняя крышка фиксируется болтами с гайками, которые запрессованы в стержень. На элементы наносятся метки сопряженности в виде порядковых номеров из трех знаков. Также на крышке выбивается номерное клеймо цилиндра. Поршень отливается из алюминиевого состава, имеет вставку из чугуна для верхнего кольца компрессии. Также головка поршня оснащается камерой сгорания с центральным вытеснителем. Элемент смещен по оси в направлении от клапанных выточек на пять миллиметров. Боковая часть имеет бочкообразную конфигурацию с уменьшением размера в районе отверстий под палец поршня.
Почему следует обращаться в автосервис
Если вы решили поменять сальник на двигателе
самостоятельно или обратиться к гаражному мастеру, стоит взвесить все «за» и
«против». Неправильная установка или повреждение детали в процессе не только
снижают ее ресурс вдвое, но и могут спровоцировать побочные эффекты в работе
двигателя. Чаще всего запчасть повреждается в процессе монтажа, когда вместо
спецоборудования используются подсобные инструменты для посадки уплотнителя в
гнездо
В последнем случае важно иметь опыт и правильно рассчитать усилие
Также при любительском ремонте часто происходит загиб
края уплотнительного кольца при укладке в посадочное гнездо. Двигатель
продолжает течь, а новая деталь подлежит повторной замене.
Обращение в сервис избавит вас от риска ошибочного
диагностирования проблемы и дополнительных трат. Протечку сальника часто путают
с выходом из строя масляного фильтра, датчика давления масла и с износом
прокладки масляного насоса. Автовладелец меняет сальник, но проблема не исчезает
— потому что причина определена неверно. Только опытный мастер способен быстро
определить настоящую причину поломки.
Выключатель гидромуфты
Металлический корпус с термодатчиком, напрямую связанным с охлаждающей жидкостью, — это и есть выключатель гидромуфты. КамАЗ обладает следующим температурным режимом: при повышении температуры тосола или антифриза до 83-86 о С (горячий или холодный выключатель) рабочая масса в датчике начинает плавиться и расширяться, толкая при этом шток. Канал для поступления масла в гидромуфту при этом открывается. При обратном понижении температуры охлаждающей жидкости пружинка возвращает шток открытия выключателя на место.
Что же делают три положения выключателя гидромуфты? «Флажок» выключателя даёт возможность выбрать три основных режима работы:
- автоматический;
- постоянно открытый вариант;
- постоянно закрытый.
Понятно, что автоматический режим является основным рабочим и при исправной гидромуфте вентилятора не переключается в другие положения. В случае возникновения неисправности в выключателе (что вполне возможно), его устанавливают в режим «постоянно открыт». А при первой же возможности выключатель заменяется.
Третий режим выключателя гидромуфты – «постоянно закрыт», используют в случае преодоления автомобилем глубоких бродов. В этих случаях работа вентилятора не просто не нужна, а будет только вредить.
Размеры и другие характеристики
Параметры и технические показатели коленчатого вала КамАЗ:
- радиус кривошипа — 4,6 см;
- радиус крайних противовесов — 8,5 см;
- радиус средних противовесов — 8,2 см;
- диаметр коренной шейки — 6,4 см;
- диаметр шатунной шейки — 5,8 см;
- диаметр фланца коленвала — 12,2 см;
- ширина шатунной шейки — 3,6 см;
- ширина коренной шейки — 4 см;
- количество противовесов — 4;
- защитные фаски — есть;
- ход поршневой части — 13 см;
- диаметр цилиндрических элементов — 12 см;
- материал корпуса — чугун или стальной сплав;
- максимальный крутящий момент — 2200 оборотов в минуту;
- ремонтные размеры — 0,5*0,2 м;
- допустимый дисбаланс — не более 35 г/см;
- весь механизм вместе с противовесами весит 76 кг.
Ремонтные работы
Неисправности коленчатого вала КамАЗ и способы их устранения:
- Повреждение коренных или шатунных шеек, деформация посадочных мест. В этом случае рекомендуется отшлифовать детали под ремонтный размер, нанести покрытие электродуговой наплавкой, приварить электроконтактную ленту.
- Износилась резьба на маслосъемном кольце. Необходимо углубить резьбу при помощи резца и отшлифовать шейку.
- Дефект шпонки, посадочного места и шарикоподшипника. В этом случае следует выполнить фрезерование под увеличенные параметры шпонок, сделать наплавку с последующей фрезеровкой шпонки, запрессовать втулки.
- Повреждение отверстий, предназначенных для крепежных штифтов маховика. Нужно сделать развертывание деталей под ремонтный размер.
Смотрите » Устройство теплообменника КамАЗа и особенности его ремонта
Как снять подшипник
Чтобы с коленчатого вала снять подшипник, необходимо:
- Снять все узлы транспортного средства, которые мешают получить доступ к коленвалу.
- Убрать блок силового агрегата на стенд, который используется для ремонта двигателя.
- Снять маховик. Для комфортной работы на венец маховика рекомендуется установить фиксирующее устройство. Перед снятием положение механизма относительно блока мотора отмечают, а также делают маркировку, в какой последовательности были установлены крепежные болты.
- Убрать поддон картера и насос для масляной жидкости.
- Крышки подшипников и сами шатуны демонтировать. Их нужно снимать вместе с поршнями.
- Снять коленвал.
- Очистить посадочные поверхности.
- Снять подшипник.
Как отбалансировать
Порядок действий при балансировке:
- Выставить станок в горизонтальное положение.
- Установить на станок коленчатый вал. Если есть дисбаланс и вал начинает проворачиваться по уголку, такой перевес нужно ликвидировать.
- При помощи небольших магнитов определить точный вес металла, который нужно срезать. Для этого магниты необходимо прикрепить на легкую сторону маховика. Их цепляют до тех пор, пока коленчатый вал не будет лежать неподвижно, без перевеса. Вес магнитов — это вес металла, который следует срезать для балансировки.
- Убрать с маховика стружку.
- Срезать лишний металл, высверливая небольшие отверстия на корпусе маховика.
- Вернуть коленвал обратно на транспортное средство.
Установочные размеры вкладышей
Вкладыши коренных подшипников КАМАЗ
| 1 | 7405-1000102 Ном | Ф внутр 95,00 Ф нар = 100,00 |
| 2 | 7405-1000102 Р01 (-0,25) | Ф внутр 94,75 Ф нар = 100,00 |
| 3 | 7405-1000102 Р1 (-0,50) | Ф внутр 94,50 Ф нар = 100,00 |
| 4 | 7405-1000102 Р02( -0,75) | Ф внутр 94,25 Ф нар = 100,00 |
| 5 | 7405-1000102 Р2 (-1,00) | Ф внутр 94,00 Ф нар = 100,00 |
| 6 | 7405-1000102 Р3 | Ф внутр 95,00 Ф нар = 100,50 |
| 7 | 7405-1000102 Р4 (-0,50) | Ф внутр 94,50 Ф нар = 100,50 |
| 8 | 7405-1000102 Р5 (-1,00) | Ф внутр 94,00 Ф нар = 100,50 |
| 9 | 7405-1000102 Р6 (-1,50) | Ф внутр 93,50 Ф нар = 100,00 |
| 10 | 7405-1000102 Р7 (-2,00) | Ф внутр 93,00 Ф нар = 100,00 |
| 11 | 7405-1000104 Ном | Ф внутр 80,00 Ф нар = 85,00 |
| 12 | 7405-1000104 Р01 (-0,25) | Ф внутр 79,75 Ф нар = 85,00 |
| 13 | 7405-1000104 Р1 (-0,50) | Ф внутр 79,50 Ф нар = 85,00 |
| 14 | 7405-1000104 Р02 (-0,75) | Ф внутр 79,25 Ф нар= 85,00 |
| 15 | 7405-1000104 Р2 (-1,00) | Ф внутр 79,00 Ф нар = 85,00 |
| 16 | 7405-1000104 Р3 | Ф внутр 80,00 Ф нар = 85,50 |
| 17 | 7405-1000104 Р4 (-0,50) | Ф внутр 79,50 Ф нар = 85,50 |
| 18 | 7405-1000104 Р5 (-1,00) | Ф внутр 79,00 Ф нар = 85,50 |
| 19 | 7405-1000104 Р6 (-1,50) | Ф внутр 78,50 Ф нар = 85,00 |
| 20 | 7405-1000104 Р7 (-2,00) | Ф внутр 78,00 Ф нар = 85,00 |
Вкладыши коренных подшипников ЯМЗ
| 1 | 236-1000102 Ном | Ф внутр 110,00 Ф нар = 116,00 |
| 2 | 236-1000102 Р1 (-0,25) | Ф внутр 109,75 Ф нар = 116,00 |
| 3 | 236-1000102 Р2 (-0,50) | Ф внутр 109,50 Ф нар = 116,00 |
| 4 | 236-1000102 Р3 (-1,25) | Ф внутр 109,25 Ф нар = 116,00 |
| 5 | 236-1000102 Р4 (-1,50) | Ф внутр 109,00 Ф нар = 116,00 |
| 6 | 236-1000102 Р5 (-1,75) | Ф внутр 108,75 Ф нар = 116,00 |
| 7 | 236-1000102 Р6 (-2,00) | Ф внутр 108,50 Ф нар = 116,00 |
Вкладыши 238-1000102 всех размеров соответствуют установочным размерам для 236-1000102
Вкладыши 238-1000104 всех размеров соответствуют установочным размерам для 236-1000104
Вкладыши 240-1000104 всех размеров соответствуют установочным размерам для 240-1000104
| 1 | 236-1000104 Ном | Ф внутр 88,00 Ф нар = 93,00 |
| 2 | 236-1000104 Р1 (-0,25) | Ф внутр 87,75Ф нар = 93,00 |
| 3 | 236-1000104 Р2 (-0,50) | Ф внутр 87,50 Ф нар = 93,00 |
| 4 | 236-1000104 Р3 (-1,25) | Ф внутр 87,25 Ф нар = 93,00 |
| 5 | 236-1000104 Р4 (-1,50) | Ф внутр 87,00 Ф нар = 93,00 |
| 6 | 236-1000104 Р5 (-1,75) | Ф внутр 86,75 Ф нар = 93,00 |
| 7 | 236-1000104 Р6 (-2,00) | Ф внутр 86,50 Ф нар = 93,00 |
| 8 | 245-1005100 Коренные | Ф внутр 75,20 Ф нар = 81,00 |
| 9 | 245-1004140 Шатунные |
| 1 | 840-1000102 Ном | Ф внутр 117,00 Ф нар = 125,00 |
| 2 | 840-1000102 Р1 (-0,05) | Ф внутр 116,95 Ф нар = 125,00 |
| 3 | 840-1000102 Р2 (-0,25) | Ф внутр 116,75 Ф нар = 125,00 |
| 4 | 840-1000102 Р3 (-0,50) | Ф внутр 116,50 Ф нар = 125,00 |
| 5 | 840-1000104 Ном | Ф внутр 90,00 Ф нар = 95,00 |
| 6 | 840-1000104 Р1 (-0,05) | Ф внутр 89,95 Ф нар = 95,00 |
| 7 | 840-1000104 Р2 (-0,25) | Ф внутр 89,75 Ф нар = 95,00 |
| 8 | 840-1000104 Р3 (-0,50) | Ф внутр 89,50 Ф нар = 95,00 |
как поставить полукольца коленвала
Замена сальников коленвала Cummins ISF2.8 Газель Некст
Замена сальников коленвала Cummins ISF2.8 Газель Некст
Сальники заменяем в случае подтекания смазки
Следует учитывать, если забита система рециркуляции газов, то подтекание масла из под сальников может возникнуть из-за повышенного давления газов в картере двигателя
Для выполнения работы понадобятся инструменты: торцовые головки на 15, 18, ключи на 10, 12, 15, 17, оправка для центрирования ведомого диска сцепления, отвертки, молоток.
Подготавливаем автомобиль для выполнения работы.
Устанавливаем автомобиль на смотровую канаву или подъемник.
Сливаем жидкость из системы охлаждения двигателя.
Снимаем радиатор системы охлаждения
Снимаем охладитель наддувочного воздуха (интеркулер)
Снимаем ремень привода вспомогательных агрегатов (статья – Замена ремня привода вспомогательных агрегатов Cummins ISF2.8).
Отворачиваем от оси опоры и снимаем муфту с вентилятором.
Выкручиваем три болта крепления шкива коленчатого вала
Снимаем прижимную пластину
Поддев отверткой, извлекаем сальник из корпуса масляного насоса
Если отверткой не получается извлечь сальник, то читаем дальше.
В переднем сальнике коленчатого вала двигателя ISF2.8 имеются просверленные пазы в корпусе (1), покрытые резиновыми вкладышами.
Эти пазы предназначены для упрощения снятия сальника и исключают необходимость высверливать сальник.
Очищаем поверхность переднего сальника коленчатого вала.
Для более точного определения положения просверленных пазов протыкаем выемки подходящим шилом.
Вставляем самонарезающие винты размером 3,5х20 мм в пазы, просверленные в корпусе сальника.
С помощью монтировки с раздвоенным концом извлекаем сальник, как показано на рисунке 10
Удаляем растворителем масло и остатки герметика с поверхности коленчатого вала и сушим сжатым воздухом.
Проверяем отверстие в крышке передних распределительных шестерен на отсутствие забоин или заусенцев.
Незначительные повреждения удаляем абразивным бруском и продуваем сжатым воздухом.
Проверяем носок коленчатого вала на отсутствие чрезмерного износа. Незначительные повреждения нужно использовать мелкозернистую наждачную бумагу.
Передний сальник коленчатого вала поставляется вместе с вставленной по центру пластиковой направляющей.
Перед установкой не следует снимать ее, а использовать для размещения сальника на носке коленчатого вала.
Смазываем рабочую кромку нового сальника моторным маслом. Ориентируем сальник рабочей кромкой внутрь двигателя.
С помощью оправки № 4919374 устанавливаем сальник в картер передних распределительных шестерен.
Оправка охватывает сальник и устанавливает его на глубину, когда он оказывается на одном уровне с торцом картера передних распределительных шестерен.
Постукивая молотком с пластмассовой головкой по оправке в точках, отстоящих друг от друга на 90˚.
Если оригинальная оправка отсутствует, в качестве оправки можно использовать старый сальник.
Замена заднего сальника коленчатого вала
Снимаем коробку передач
Снимаем маховик (статья – Снятие и установка маховика двигателя Cummins ISF2.8)
Осматриваем сальник. Если в нижней части сальника виден потек масла, значит сальник негерметичен.
Поддеваем сальник отверткой и извлекаем сальник.
Смазываем моторным маслом рабочую кромку сальника
Устанавливаем сальник в гнездо картера маховика, сориентировав рабочей кромкой внутрь двигателя.
С помощью оправки № по каталогу 4919375 забиваем сальник молотком с пластмассовой головкой.
Если нет оправки:
Аккуратно заправляем рабочую кромку сальника на шейку коленвала и запрессовываем его заподлицо с поверхностью картера маховика с помощью оправки подходящего размера.
Оригинальный сальник продается с установленной на него специальной пластиковой оправкой, которую не нужно снимать до установки сальника.
Пластиковая оправка обеспечивает правильную посадку сальника на требуемую величину.
Устанавливаем все снятые детали в обратном порядке.
Замена сальников коленвала Cummins Камаз
Внутренняя обойма сальника запрессовывается на коленчатый вал, внешняя — в крышку передних распределительных шестерен. Для его снятия и установки требуется приспособление. Рабочая поверхность находится внутри сальника. К двигателям, в которых обычно используется передний сальник коленчатого вала закрытого типа, относятся: автомобильные двигатели Cummins QSB 5,9 л, промышленные и автомобильные двигатели Камминз QSB 4,5 и 6,7 л. Двигатели Cummins 6 ISBe 210, 6ISBe 285,QSB 4,5, ISLe 375, ISLe 400, ISB 6.7 e4 300 с передними распределительными шестернями Отключите аккумуляторные батареи. Снимите защитные кожухи ремней. Снимите ремень привода насоса забортной воды (при наличии).
Как поменять сальники коленвала
Замену сальника коленвала можно условно разделить на два этапа. Это замена переднего сальника, расположенного со стороны привода ГРМ. Вторым этапом принято считать сальник, расположенный со стороны коробки передач.
Видео — Замена переднего сальника коленвала
Существует два способа замены сальник. Первый является достаточно примитивным и выдуманный водителями, которые не хотят тратить много времени на эту процедуру. Второй способ предписан заводом-изготовителем и является самым надежным, поэтому рассмотрим только его.
Порядок действий:
1. Установите автомобиль на яму и исключите любое его перемещение. Открутите защиту двигателя и крышку ГРМ. Не забудьте отключить аккумуляторную батарею и слить масло из двигателя.
2. Открутите 6 болтов, которые предназначены для защиты моторного отсека справа.
3. Ослабьте натяжку ремня генератора и снимите его.
4. Снимите правое переднее колесо и включите самую низкую передачу. Используя ключ на 19, ослабьте (во всех случаях получается именно «сорвать») болт крепления шкива. После этого, выкрутите болт и снимите шкив коленчатого вала. Будьте осторожны и не потеряйте шпонку коленчатого вала, так как без нее дальнейшая работа шкива будет проблематична.
5. Установите поршень самого первого цилиндра в ВМТ. Для контроля положения используйте метку в люке маховика двигателя и метку на валу газораспределительного механизма. Данное действие рекомендуется выполнять при поднятом переднем колесе и на пятой передаче.
6. Ослабьте крепление натяжного ролика и, после этого, снимите ремень газораспределительного механизма.
7. Выкрутите все болты крепления нижней крышки картера сцепления и снимите ее. Ее демонтаж проводите вместе с прокладкой.
8. Открутите все болты (16 штук) крепления крышки картера двигателя и демонтируйте ее. При сборке узлов рекомендуется заменить прокладку.
9. Демонтируйте маслоприемник от маслонасоса и коренного подшипника. Для этого открутите болты крепления на 10.
10. С помощью двух отверток снимите с вала зубчатый шкив и открутите все болты крепления масляного насоса. Таким образом, получается, что масляный насос снимается вместе с сальником. Сальник необходимо вытащить с помощью любого острого предмета и, смазав маслом новый сальник, установить его на место. Запрессовка производить с помощью оправки или старого сальника.
11. Проведите сборку улов в обратной последовательности.
Пошаговая инструкция замены заднего сальника коленвала
Как раз, когда протекает задний сальник коленвала, тогда и начинаются все неприятности: двигатель начинает семимильными темпами пачкаться в масле, а вся пыль с дороги затем очень активно липнет к нему. Стоит только взглянуть на такой мотор и уже появляется желание вытащить его и выбросить. Более того, масло также будет разъедать резиновые детали, капать на диск сцепления, после чего он рискует потерять свои фрикционные свойства. Всё начинает скрипеть, пробуксовывать, тереться друг о друга… В общем из-за маленького уплотнителя вся машина словно сошла с ума.
Все масло, конечно, скорее всего не вытечет (однако не будьте в этом уверены), но такая неприятность может прибавить вам серьезных проблем. Если образовалась течь из заднего сальника, необходимо его заменить. Другого решения проблем нет и просто быть не может.
Как мы уже отмечали, данный сальник был придуман, чтобы нейтрализовать утечки смазки из двигателя через отверстие, из которого выходит коленчатый вал. Задний сальник коленвала для большинства моделей автомобилей имеет размер около 99 миллиметров.
После демонтажа сальника
С внешней стороны сальника производители наносят специальные пометки и надписи. По ним можно определить, в какую сторону вращается коленчатый вал. При помощи этой информации в процессе замены задних сальников коленвала ошибки исключены.
Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.
Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.
Даже при самых незначительных, малейших смещениях детали смазка будет течь. Но как определить, что пора устанавливать новый уплотнитель? Первый признак – это потеки масла в месте, где картер силового агрегата соединяется с коробкой переключения передач.
Если смазка течет, то она может попадать в картер сцепления, оседать толстым слоем на стенках и пачкать диск сцепления. Все это приведет к пробуксовкам сцепления. Также значительно повысится расход масла.
Самым удивительным является то, что даже новые сальники могут течь и причина будет вовсе не в плохой установке. В магазинах можно купить поддельный задний сальник коленвала для ВАЗа. Стоимость его невысокая, и автолюбители не замечают, что покупают подделку. Плохое качество детали обязательно повлияет на то, как она будет работать в дальнейшем.
Пример неправильной установки сальника
Еще одна причина – это нарушение правил установки. Зачастую сальник ставят в удобном положении и молотком аккуратно забивают его на место. Но производители не рекомендуют при инсталляции детали использовать молоток или прикладывать значительные усилия.
Протекания некачественного сальника
Если в работе появились определенные изменения, в следствие чего повысилось давление газов в картере, то эти газы несомненно способны выдавить сальник. В результате контакт с коленчатым валом будет недостаточно плотным, и смазка будет вытекать через образовавшуюся щель.
Можно ли перепутать сальник с чем-то еще? Да, можно. Очень часто протекание масляного фильтра многие опытные автомобилисты путают с протечкой сальника. Иногда вполне нормальную деталь меняют на новую, при этом нужно было просто заменить масляный фильтр.
Не стоит приобретать эти уплотнительные детали в сомнительных магазинах, на рынках. Не нужно покупать дешевую продукцию неизвестных брендов. Так можно не только приобрести сальник, замена которого вызовет определенные проблемы, но и получить более серьезные неисправности. Представьте себе, что после покупки дешевого сальника и экономии 5 долларов, масло попадет на ремень ГРМ и выведет из строя весь блок цилиндров стоимость в 1000 у.е., если не больше! Экономить на сальниках – настоящий абсурд.
Наиболее популярными являются следующие производители:
- Viuctor Reinz;
- Elring;
- Goetze.
Они изготавливают качественную продукцию. Товары данных брендов попадаются не только в автомобильных магазинах, но и на многочисленных разборках.
Причины износа сальника коленвала
Как узнать, что сальник пора менять?
Качественный сальник, изготовленный проверенным изготовителем, может обеспечить герметизацию блока на 150 тысяч километров. Однако, существует ряд определенных причин, по которым есть риск вывести деталь из строя намного раньше.
1. Масло и масляный фильтр несвоевременно подверглись замене. Это объясняется тем, что при использовании отработанного масла, в место установки сальника проникает пыль и грязь, которые царапают поверхность, требующую уплотнения. Таким образом, появившееся в процессе эксплуатации небольшие царапины, повреждают кромку сальника при вращении и выводят его из строя раньше времени. Также царапины могут возникнуть при не качественном проведении ремонта.
2. Перегрев мотора. При перегреве двигателя, коленчатый вал нагревается до температур, на которые не рассчитан его сальник. Таким образом, уплотнитель плавится и теряет свои герметические свойства.
Чтобы определить необходимость проведения замены, обратите внимание на месте выхода коленчатого вала из блока. Если там обнаружены следы утечки масла и уровень масла заметно снижается, то это явный знак тому, что сальник коленвала нуждается в замене
