Замена сальника полуоси переднего моста уаз

Нюансы монтажа и регулировки

Сборка (схема) дифференциальной конструкции привода проводится следующим образом.

1. Присоединение обеих коробок сателлитов в зависимости от корпусного порядкового номера.
2. В левую коробку сателлитов вставляется крестовина.
3. Сборную шестерню поместить в левую коробку.
4. Трансмиссионным маслом смазать единицы дифференциала (шестеренки полуосей, сателлиты, оси, упорные шайбы).
5. Шейки шестереночных колец полуосей зафиксировать опорными шайбами.
6. Сателлиты обязательно укрепить на оси разъединенного крестовика.
7. Те же действия провести с правой коробкой.
8. Затянуть части коробок, ввести ведомое колесо базовой передачи.

Мастер перебирает агрегат

Шестерики полуосей монтированного дифференциала провернуть с помощью шлицов с усилием не более 59 Н. Регулировка элементов конструкции привода проводится при их замене.

1. Внутренние кольца подшипниковых узлов дифференциала закрепить на шейки, торцевой люфт между коробкой и кольцами должен приблизиться к величине в 3,5-4,0 мм.
2. Установленный сборный дифференциал закрывается автопрокладкой, колпачком резервуара. Прикатать подшипники для установки правильного положения. Закрепить запор теплообменника.

Монтаж и регуляция шарикоподшипников проводящего шестерика заднего преобразователя.

1. Фиксация элементов направляющей на основную шестерню.
2. Притирка хвостового конца с элементом направляющей.
3. Расположение распорки и прокладок сборного узла роликов между внутренними кольцами.
4. Основной крепеж регулировочного кольца главной шестеренки.

Все промежуточные действия, кернение показывает схема на рис. 2. Данная схема наиболее подробно описывает все нюансы.

1. При наладке головного сборного шестереночного колеса не должно быть продольного люфта, пружинный динамометр покажет усилие. Показатели для новых деталей — 15-30 Н, для приработанных — 20-35 Н. Чтобы уменьшить натяжение при установке подшипников, можно добавить прокладки. Чтобы увеличить — убрать.
2. Корректировка подошла к концу, все части закрепляем на свои места, качественно зашплинтовываем.

Настройка люфта и расположение шестеренки центральной передачи проводятся так.

1. В теплообменник устанавливается потенциал с отлаженными сборными роликоподшипниками, прокладка их разъединения с крышкой, укрепленной болтом.
2. Выставляется расстояние между обоими зубчиками: 0,2-0,6 мм. Регулировка люфта происходит с зачетом числа сальников ведомой шестерни: при уменьшении их количества необходимо увеличение зазора, и наоборот. При перестановке прокладок натяг элементов потенциала не нарушится лишь тогда, когда не меняется численность прокладок.
3. Схема зацепления шестереночных колес по пятну контакта приведена на рис. 3.

Меняем сальник полуоси переднего моста на УАЗ Патриот

В конструкции переднего моста внедорожника УАЗ Патриот имеется такой важный элемент, как сальник

Важность его основана на том, что благодаря ему, осуществляется уплотнение отверстия в месте соединения моста с поворотным кулаком. Со временем эксплуатации автомобиля сальники полуоси изнашиваются и приходят в негодность

Если данный элемент пришел в негодность, то – это чревато таким последствиями, как течь масла из моста, что в итоге может вызвать заклинивание шестерней

Поэтому очень важно всегда обращать внимание на главный признак неисправности уплотнителя – это наличие течи в области соединения кардана с редуктором. В данном материале рассмотрим, что же представляет собой сальник полуоси переднего моста Патриота и как осуществляется его замена

Сальник и его особенности

На УАЗ Патриот сальники полуоси переднего моста представляют собой резиновые уплотнительные кольца со специальными пружинками, которые участвуют в процессе уплотнения. Малейшая деформация данных устройств приводит к образованию течи масла.

В настоящее время на УАЗ Патриот выпускаются уплотнители из резинового и полиуретанового материалов. Резиновые уплотнители имеют невысокую стоимость (около 100 рублей за штуку), но при этом и непродолжительный срок службы. Полиуретановые изделия имеют высокую стоимость и соответственно продолжительный срок службы. Но найти полиуретановые уплотнители не так и просто.

Замена изделий

Если вы обнаружили течь масла в области поворотного кулака, то важно провести такие мероприятия, как замена уплотнителей. При этом необязательно осуществлять замену уплотнителей с обеих сторон, если течь наблюдается только в одном месте

Итак, рассмотрим, что же представляет собой замена сальника полуоси переднего моста на внедорожнике УАЗ Патриот.

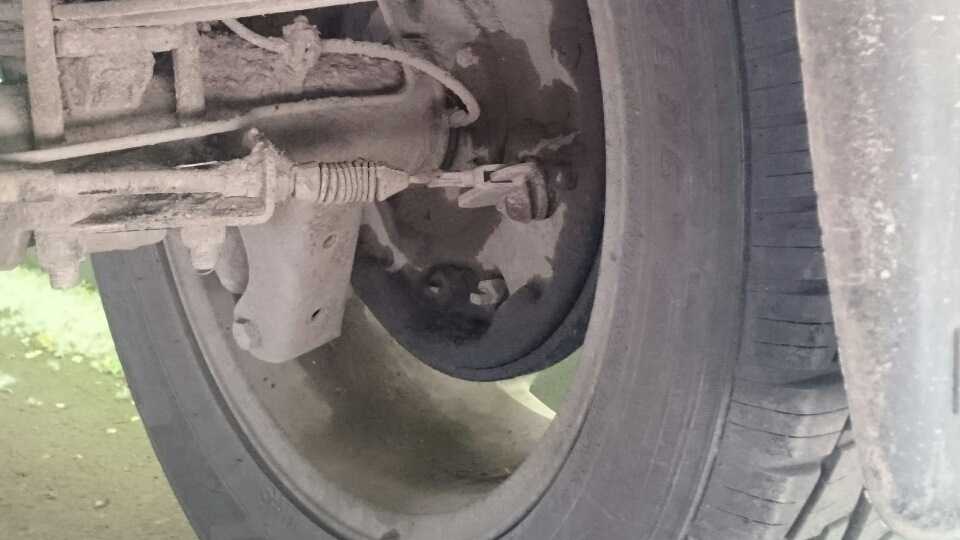

Течь из поворотного кулака

1. Для начала автомобиль необходимо установить на ровной поверхности и поддомкратить ту часть, где требуется замена детали.
2. После этого нужно снять колесо.
3. Осуществляется демонтаж поворотного кулака. Для этого выполняются следующие действия:
   1. извлекается тормозной диск;
   2. демонтируется цапфа в комплекте со ступицей, тормозным щитом и ступичной муфтой;
   3. осуществляется снятие полуоси;
   4. отсоединяется наконечник рулевой тяги от поворотного кулака;
   5. осуществляется вывинчивание пяти болтовых соединений и производится снятие поворотного кулака.
4. После извлечения поворотного кулака, его необходимо зафиксировать в тисках.
5. Процесс демонтажа сальника предусматривает его поддевание с помощью отвертки и удаление из полости опоры поворотного кулака.
6. После этого перед монтажом нового уплотнителя, необходимо смазать его с помощью смазки типа Литол-24.
7. Осуществляется запрессовывание уплотнителя с помощью трубки соответствующего диаметра. Для запрессовывания детали можно воспользоваться изношенным устройством.
8. После запрессовки новой детали, можно устанавливать все извлеченные детали в обратном снятию порядке.

Подводя итог, важно отметить необходимость и важность проведения работ по замене изношенных уплотнителей на УАЗ Патриот. Если не проводить ремонтные работы, и не менять износившиеся детали, то это может вызвать не самые благоприятные последствия, поэтому важно периодически заезжать на смотровую яму и созерцать строение вашего внедорожника снизу

Таким образом, с помощью периодического визуального осмотра, удается предотвратить неблагоприятные последствия в 60% случаев, поэтому следите за техническим состоянием вашего авто и вовремя осуществляйте ремонтные работы.

Recommendations

Comments 48

Я сначало без втулки собираю, чтоб без люфтов подшипники были, и мечу маркером. Потом со втулкой тяну до меток и проверяю на вертикальный люфт(как правило он всегда есть) подтягиваю до проподания люфта. Через неделю еще раз подтягиваю, и все.

Поменяй распорную фтулку ну или хотябы выровни гармошку на старой, а так ты или подшипник перетянишь ну или флянец ботаться будит. А вот на счёт вращения тут уже шестое чувство.

Зачем ему чего то менять? Вставил новый сальник и подтянул гайку ровно как и было. Если до этого конечно люфта не было. И все. Чего там выдумывать? Главное потом закернить гайку.

Вот если люфт был наоборот хорошо, он ещё втулку сожмет и будет норм .хоть немного посмотри конструкцию.

А что мне ее смотреть? Или думаешь я диванный теоретик? Я не один мост собрал без распорных втулок. И ни один не развалился. И чем же хорошь люфт? Если подшипник люфтит, значит ему приходит конец. Или ослабоа гайка тянущая его

Или не знаешь к чему приводит болтающийся подшипник? И не важно в каком узле

Ну без втулки это конечно гениально! А если люфт то его хотябы подтянуть можно а значит сдавить фтулку, с таким ремонтом потом на Уаз жалуются.

Ну не знаю. Жалуются когда ломается.)))) Я на совесть всегда делаю. Тем более себе делал. Оба моста при замене гп на дизельные, собрал без втулок. Несколько лет отьездил. Все отлично. И не только по асфальту.))) Да и ни чего не мешает так же подтянуть гайку если появился люфт. Да и задницу под машиной не надо рвать, когда регулируешь.)) Прежде чем делать я этот вопрос долго изучал. И пришел к выводу, что можно спокойно обойтись без втулки. Все ступицы автомобилей которые используют конические подшипники собраны без втулок. А нагрузки там тоже не слабые. Особено на грузовиках. Только не надо мне говорить что мол ступица и редуктор разные вещи. )))

Ступица и редуктор разные вещи.

Подшипники в ступице и хвостовике одинаковые)

Ну не знаю. Жалуются когда ломается.)))) Я на совесть всегда делаю. Тем более себе делал. Оба моста при замене гп на дизельные, собрал без втулок. Несколько лет отьездил. Все отлично. И не только по асфальту.))) Да и ни чего не мешает так же подтянуть гайку если появился люфт. Да и задницу под машиной не надо рвать, когда регулируешь.)) Прежде чем делать я этот вопрос долго изучал. И пришел к выводу, что можно спокойно обойтись без втулки. Все ступицы автомобилей которые используют конические подшипники собраны без втулок. А нагрузки там тоже не слабые. Особено на грузовиках. Только не надо мне говорить что мол ступица и редуктор разные вещи. )))

Что без фтулок собирают я тут уже слышал, но сам не рескнул, а я наоборот дизельные на бензиновые менял. Потом пожалел что в мосты полез, дяди с магазина моложили планетарку от 4,6 а хвостовик 4,1 я целый день пятно контакта регулировал шайба осталась на 1 мм вместо 3,5 . как я удивился когда заменил толщину плонетарки!

Вообще то пары связывают проволочкой на заводе. Что бы дяди в магазинах не попутали. Если конечно не китай.)))

Ну. Хз откуда они. Кто то всё-таки прое.ал вспышку. Эти в коробках были.

Ну без втулки это конечно гениально! А если люфт то его хотябы подтянуть можно а значит сдавить фтулку, с таким ремонтом потом на Уаз жалуются.

Ступичные подшипники тоже со втулкой регулируешь?

Если бы поставили с завода регулировал со втулкой

Зачем ему чего то менять? Вставил новый сальник и подтянул гайку ровно как и было. Если до этого конечно люфта не было. И все. Чего там выдумывать? Главное потом закернить гайку.

Аналогично делал… и ездит до сих пор)))

еще раз вижу что читать умеет 30% остальные потроха авто видели на сайте и теперь могут ссылки прилеплять даже не зная о чем но крутить с безменом обернутым в гандон и смазать мозгами разбитой головы(если она есть или и ее можно заказать по какой-нибуть сссылке)…ЗАТЯГИВАТЬ ГАЙКУ ХВОСТОВИКА ПО ЧЕЛОВЕЧЕСКИ, НО БЕЗ ЛОМА (там шайбы регулировачные- не перетянешь)

Снимаем неисправный агрегат

Так как УАЗ 3741 имеет рамную конструкцию, снять фронтальный мост достаточно просто. Для этой цели необходимо запастись массивным домкратом, упорами, способными выдержать 1,5 тонны веса фронтальной части автомобиля, и специальной жидкостью для откручивания гаек — WD-40.

Читайте

Порядок действий такой.

1. Сначала нужно подставить упоры под задние колеса.
2. Потом необходимо отсоединить правый и левый тормозные патрубки от резиновых шлангов, идущих к тормозным барабанам фронтальных колес.
3. Потом следует открутить гайки, крепящие тормозные шланги, и снять сами шланги.
4. Дальше необходимо открутить гайки, которые укрепляют нижние концы амортизаторов.
5. Затем нужно открутить болты, соединяющие фронтальный кардан с фланцем ведущей шестерни.
6. Потом следует расшплинтовать и открутить гайку шарового пальца сошки.
7. Дальше нужно отсоединить тягу от сошки.
8. Сейчас необходимо открутить гайки, крепящие стремянки фронтальных рессор, снять стремянки вкупе с накладками и подкладками.
9. В завершение следует поднять передок машины за раму и вынуть мостиз-под автомобиля.

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки редуктора связаны с потерей герметичности картера или с повреждением зубчатых колес. Владелец автомобиля может самостоятельно найти причину поломки и выполнить ремонт в гаражных условиях.

Высокий уровень шума

Повышенный уровень шума указывает на снижение уровня масла и механический износ подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не позволила снизить шумность работы, то требуется разобрать узел и заменить изношенные элементы.

Шум при работе моста возникает из-за некорректной регулировки шестерен главной передачи. Для восстановления нормальных условий работы производится корректировка положения деталей (при помощи стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится комплектная замена зубчатых колес, устанавливать шестерни из разных наборов категорически запрещено.

Подтекание масла

Течь масла из моста Спайсер УАЗ Патриот возникает через прокладку между крышкой и корпусом редуктора, а также через уплотнительный сальник. Причиной дефекта является износ деталей или повреждение элементов в процессе монтажа или обслуживания автомобиля. Для восстановления нормальных условий работы необходимо заменить поврежденные детали, допускается нанесение на поверхность прокладки герметика. После проведения ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.

Высыхание смазки

В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, то рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выводятся под капот автомашины, снижая риск попадания в картеры воды и грязи.

Рекомендуем: Рейтинг 10 лучших автомобильных компрессоров 2020-2021

Заклинивание узла

Заклинивание редуктора происходит в случае повышенного осевого зазора в подшипниковых опорах, на которых вращается ведущий вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Сальник и его назначение

Основным предназначением уплотнителя на автомобиле УАЗ Патриот является обеспечение герметичности в местах расположения трущихся деталей. В частности в конструкции полуоси заднего моста сальник предотвращает течь масла из полости устройства за счет того, что он располагается непосредственно на валу. Уплотнители представляют собой обычные резинки, которые со временем утрачивают свою эластичность и приходят в негодность.

Узнать о том, что уплотнитель потерял свои изначальные свойства можно преимущественно по обнаружению течи масла в области ступицы заднего моста. Замена уплотнителя на внедорожнике УАЗ Патриот не представляет ничего сложного, хотя данные работы являются довольно трудоемкими, так как потребуется осуществить демонтаж колес и ступиц.

Прежде чем приступать к замене данных элементов, важно приобрести новые изделия, стоимость которых не превышает 50-100 рублей за штуку. Обязательно при покупке нового устройства следует знать и проверить две вещи:

• наружный диаметр необходимого изделия;
• внутренний диаметр.

Разница даже в 1 мм приведет к неисправному функционированию нового элемента и к необходимости проведения повторных работ по замене. Поэтому прежде чем приобретать сальник заднего привода на УАЗ Патриот, следует выяснить его размеры. Лучше всего это сделать самостоятельно, измерив выходное отверстие для установки новой детали.

Рассмотрим далее, что же представляет собой замена изношенного уплотнителя заднего моста на внедорожнике УАЗ Патриот.

Замена уплотнителя

Если вы обнаружили течь масла в районе заднего колеса на внедорожнике УАЗ Патриот, то — это говорит о том, что пора заезжать на ремонт. Итак, замена сальников, которым оборудован задний мост, осуществляется в следующей последовательности:

После того, как замена уплотнителя будет завершена, необходимо собрать все извлеченные детали в порядке обратном снятию.

Усиленные полуоси

УАЗ Патриот в конструкции устройства оснащен задним мостом, который называется «Спайсер». Очень часто, если внедорожник эксплуатируется в суровых условиях бездорожья, то возникают поломки в конструкции заднего привода, в частности, выходят из строя полуоси. Чтобы этого не случалось, можно установить на мост Спайсер усиленные полуоси.

Усиленные детали стоят относительно недорого, и цена их составляет около 7000 рублей. С такими элементами в конструкции моста «Спайсер» не страшны любые препятствия. Усиленные полуоси имеют аналогичный принцип установки, как и замена сальника, поэтому можно в это время провести двойную работу

Важно знать, что усиленные полуоси на мост необходимо устанавливать комплексно, в противном случае функционирование редуктора будет нарушено

Подводя итог, важно отметить, что своевременная замена сальников на внедорожнике УАЗ Патриот позволит предотвратить более серьезные последствия, такие как заклинивание дифференциала в случае утечки смазочного материала

Несколько слов о портальных мостах

Мы уже отмечали, что, помимо основных 2 видов, существуют еще и портальные мосты. Так что же это? Портальные мосты — уникальная разработка талантливых автомехаников, которая была представлена миру еще в 1946 году. Ее автором стал немец Альберт Фридрих. Он много лет искал способы усовершенствования внедорожника, чтобы увеличить его проходимость, сделать надежнее и выносливее, но все попытки были тщетными.

Однажды, сам того не ожидая, Фридрих нашел то, что искал так долго. Оказывается, нужно было всего лишь поставить балку немного выше горизонтали колес. Эта идея не нова, она издавна применялась в тракторах, но при изготовлении машин ее использовать не догадались. В итоге получилось нечто массивное, мощное, габаритное, величественное. Над развитием этой темы разные инженеры работали в течение последующих 20 лет.

Сегодня портальные мосты представляют собой устройство, превращающее обыкновенный внедорожник в непобедимый танк, которому все нипочем: и грязь, и снег, и необъятные болота. Поставить такой мост может как владелец УАЗа, так и любого другого внедорожника.

Ремонт правого поворотного кулака военного моста УАЗ 3303

Проблема: раскачивания скорости 30-40 кмч из стороны в сторону УАЗ 3303

Предполагаемая неисправность: разбитые гнезда шкворней в поворотном кулаке и «гуляющие» колеса.

Задача: отремонтировать поворотный кулак на УАЗ 3303

Ход работ по разборке правого поворотного кулака УАЗ 3303:

выкрутив шесть болтов отсоединил хаб

отогнул стопорную шайбу и с помощью монтировки открутил обе гайки ступицы, вынул ступицу вместе с тормозным барабаном и колесом

выкрутив шесть болтов отсоединил маслоотражатель ступицы с цапфой

открутил два болта на корпусе поворотного кулака, и не отсоединяя тормозной шланг отсоединил и подвесил рядом на рессоре щит тормоза в сборе

отсоединил шаровую от поперечной тяги

далее открутил оставшиеся шесть болтов и отделил крышку от корпуса поворотного кулака

зубья ведомой и ведущей шестерен оказались неубитыми, что очень порадовало

для снятия корпуса кулака с опоры открутил болты и отсоединил уплотнительные кольца сальника

сальники требуют замены

открутил накладки поворотного кулака, вынул шкворня и снял корпус поворотного кулака

ВТУЛКИ ВЫГЛЯДЕЛИ ИДЕАЛЬНО! далее меня накрыло огромное удивление и одновременно разочарование от того, что не во втулках шкворня дело, (радовало только то, что не обманул меня бывший владелец мостов, говоривший, что мосты перебранные)

далее, расстроенный что не нашел причину болтанки, решил снять для ревизии уплотнительные кольца, демонтировал поворотный кулак, для чего были аккуратно выкрутил, методом расшатывания резьбы, пять болтов с мелкой резьбой. Затем обстучал аккуратно молотком, вставил монтировку и прокручивая по и против часовой вынул поворотный кулак

Сборка правого поворотного кулака УАЗ 3303

Подшипники в норме и требуется замена только сальников и смазки, далее помыл в бензине все её части, основательно повозившись с выниманием и вымыванием смазки из корпуса поворотного кулака, дополнительно разобрал и проверил подшипник ведомой шестерни

прикупил вот такие наборы сальников и прокладок УАЗ взамен старым

вычистил из чулка сгустки старой смазки

прогнал резьбу мечиком на 10 с шагом 1.0

заменил сальник в опоре поворотного кулака, аккуратно его запрессовав

старый сальник выемками вниз

садил старым сальником

для смазки шруса использовал вот такую смазку 250гр

далее собрал бортовую на верстаке и отрегулировал прокладками шкворня (вышло общей толщиной верх и низ 7мм)

при установке войлока на шар необходимо предварительно замочить его в машинном масле

при сборке и установке поворотного кулака вместо прокладок использовал герметик

покрасил опору кулака

при установке цапфы чуть не забыл вставить тонкое кольцо, и далее собрал всё на герметик

перед установкой ступицы сфоткал размеры сальника

установил колесо со ступицей и отрегулировал люфт

Замена сальника поворотного кулака Уаз Буханка

Кулак поворотный предназначен для изменения направления движения УАЗ буханки путем усиления давления на рулевые рычаги, из-за чего и происходит изменение угла колес.

Этот узел ТС является одним из наиболее значимых. Кулак поворотный является основанием для ступицы и за счет шаровых опор крепится к другим деталям. Изготавливается деталь обычно из стали, благодаря чему она может выдерживать колоссальные нагрузки.

При всем этом, деталь должна быть максимально облегченной, для улучшения амортизации и управляемости.

В УАЗ Буханка главная передача и дифференциал у переднего моста и у заднего по конструкции аналогичны. Поворотный кулак входит в узел шарового шкворня. Он принимает на себя ту нагрузку, которая во время движения приходится на мост. Тем более эти нагрузки велики во время езды по пересеченной местности.

Что может случиться с поворотным кулаком

Поворотный кулак — одна из самых долговечных деталей автомобиля, однако и его повреждение – вопрос времени. Если поворотный кулак выходит из строя — его замена является лучшим вариантом решения проблемы.

1. Чаще всего трескается защитный кожух и внутрь него попадают пыль и песок, отчего шкворневый узел довольно быстро начинает изнашиваться. При профилактических осмотрах обязательно нужно проверять целостность кожуха.
2. Иногда на нем появляются потеки масла, показывающие, что стык сальника с полуосью неплотный. В этом случае меняется сальник на новый.
3. При регулярной эксплуатации автомобиля на бездорожье (нужно учитывать, что буханка все-таки внедорожник) шкворневой узел довольно быстро изнашивается, отчего в подвеске появляются зазоры и в автомобиле наблюдается увеличение люфта колеса, приводящее к нестабильности рулевого управления. Если во время движения буханки по неровному рельефу слышны характерные стуки, значит кулак требует замены.

Ремонт поворотного кулака потребуется в случае:

• необходимости замены вкладышей или сальника узла;
• деформации поворотного кулака, что требует замены шаровой опоры;
• при износе шарового шкворня.

Часто дефекты поворотного кулака появляются в результате некачественного подбора несоответствующих комплектующих, установленных во время сборки.

Поворотный кулак выйдет из строя при несоответствии:

• диаметра опоры и полусферы;
• толщины вкладышей;
• толщины и посадочного места сальника.

Как защитить кулак от износа

Если буханка куплена недавно, то автовладелец при вращении руля может слышать неприятные звуки металла трущегося о металл без смазки. Кулаки на УАЗе можно защитить при помощи литола.

При отсутствии опыта ремонта авто кулаки можно литолом обмазать только снаружи. Более продвинутые в ремонте водители могут, открутив круговой сальник, придвинуть его к середине автомобиля и залить литол в образовавшуюся щель.

Никогда не нужно забывать о необходимости проведения профилактических осмотров зажимных втулок поворотного кулака, замены смазки в поворотном кулаке и выявления люфта в подвеске.

Если поворотный кулак нуждается в ремонте, его можно провести самостоятельно или обратившись в авторемонтную мастерскую.

Грамотный ремонт фронтального моста УАЗ «буханка»

УАЗ 3741 — вэдовый российский грузопассажирский автомобиль, в прошлые годы выпускавшийся под индексом УАЗ 452. За соответствующую форму кузова получил народное прозвище «буханка». В заводской комплектации имеет цельнометаллический кузов, рессорную подвеску и 4 ведущих моста с неблокирующимися дифференциалами, передающими усилие на нашему клиенту остается 4 колеса.

Задний привод неизменный, фронтальный — подключаемый. Мосты унифицированы с УАЗ 31512. Грузоподъемность — 850 кг. Клиренс — 220 мм. Ремонт фронтального моста УАЗ 3741 требуется нечасто, так как конструкция его достаточно надежная. В основном все сводится к замене ступичных подшипников и масла в дифференциале, шаровых и шкворнях. Однако время от времени нужно снимать мост. И делать это приходится самостоятельно, потому что центры по обслуживанию УАЗ встречаются не всегда.

Замена полуоси УАЗ буханка

Пошаговая инструкция:

Поставить автомобиль УАЗ 452 буханка на ровную горизонтальную поверхность. Выставить домкрат, поднять одно из колес переднего моста. Открутить колесные гайки, снять колесо, отложить в сторону.

Открутить гайки, снять ступицу вместе с подшипниками переднего колеса с одной стороны

Головкой на 14 мм и рычагом открутить шесть болтов крепления тормозного щита с цапфой к поворотному кулаку.
Осторожно, чтобы не повредить тормозной шланг, аккуратно снять тормозной щит. Подвесить его на палец рулевой тяги.

Снять цапфу, вместе с ней прокладку из картона.
С усилием потянув на себя, вынуть полуось вместе с шарниром

Очистить внутренние полости шаровой опоры от старой смазки, пыли, грязевых отложений. Установить на штатное место новую полуось с шарниром. Предварительно необходимо заполнить шарнир и полости шаровой опоры пластичной смазкой Литол-24 либо ШРУС-4 объемом приблизительно 0,5 кг.

Все детали, снятые во время демонтажа, установить в обратной последовательности. Бронзовую втулку цапфы смазать той же смазкой, что и шарниры. Подшипники ступицы отрегулировать согласно инструкции.

Какие выбрать?

Помимо заводских углепластиковых (которые владельцы не рекомендуют ставить никоим образом), существует несколько типов шкворней:

• Подшипниковые.
• На бронзовой втулке.

Первая разновидность отличается сложной конструкцией. Такие шкворни УАЗа объединяют в себе нижнюю половину с коническим подшипником и упорным кольцом, а также обойму.

Бронзовые элементы отличаются высокой устойчивостью к ударным нагрузками – такие втулки на порядок прочнее подшипниковых. Но рулежка будет более тугой. По стоимости практически идентичны предыдущим – 1,5 тысячи рублей за комплект. Это отличные шкворни для УАЗ «Буханки», «Хантера» и 469-го. Правда, как и предыдущие, они требуют регулярной смазки и осмотра. Подробно об этой процедуре мы расскажем ниже.

Меняем сальник полуоси переднего моста на УАЗ Патриот

В конструкции переднего моста внедорожника УАЗ Патриот имеется такой важный элемент, как сальник

Важность его основана на том, что благодаря ему, осуществляется уплотнение отверстия в месте соединения моста с поворотным кулаком. Со временем эксплуатации автомобиля сальники полуоси изнашиваются и приходят в негодность

Если данный элемент пришел в негодность, то — это чревато таким последствиями, как течь масла из моста, что в итоге может вызвать заклинивание шестерней

Поэтому очень важно всегда обращать внимание на главный признак неисправности уплотнителя — это наличие течи в области соединения кардана с редуктором. В данном материале рассмотрим, что же представляет собой сальник полуоси переднего моста Патриота и как осуществляется его замена

Особенности конструкции.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В итоге значительно выросла надежность, но уменьшился уровень шума. Первый тип в основном использовался на авто с бензиновыми мотором, вторые только на дизельные, выпускаемые с 2020 года.

При покупке также стоит учитывать, что ширина мостов для некоторых моделей отличается. Например, на Хантеры устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. На Патриоты и пикапы устанавливается модель 3162-2400010-10

Задний узел имеет каталожный номер 3162-2400010-10 с передаточным числом 4,111.
