Снятие датчика положения коленчатого вала

➤ Самостоятельная замена датчика давления масла на Лада Веста

Владельцы Лада Веста с двигателем ВАЗ 21179 (1,8 л) сталкиваются с тем, что индикатор давления масла длительное время не гаснет при запуске мотора. Или же диод не загорается вообще.

Многие автолюбители паникуют по данному поводу, мол нужно заменить масло, пройти ТО, прочее. Не спешите бросаться в крайности, вероятнее всего, причина в датчике аварийного давления масла (далее — ДАД). Процесс самостоятельной замены не сложный, но требует внимательности со стороны ремонтника.

Порядок действий при самостоятельной замене датчика давления масла на Лада Веста

Заглушить двигатель;
Открыть капот;
Ожидать пока остынет мотор, чтобы не повредить кожные покровы кистей рук;
Снять колодку с проводами с ДАД, который расположен слева по направлению движения, за маслозаливной горловиной;
Ключом на «19» выкрутить старый контролер;
Протереть ветошью посадочное место;
Вкрутить новый контролер;
Надеть колодку с проводами;
Запустить мотор, проверить давление масла.

Где находится ДАД

Лада Веста, равно как и X-Ray, комплектуется двумя модификациями бензиновых моторов:

8 литровым 16-ти клапанным (122 л.с.);
6 литровым 8-ми клапанным (109 л.с.).

У обеих модификациях предустановлен один и тот же масляный насос. Очевидно, что в моторах с большим объемом помпа изнашивается быстрее, так как по техническим характеристикам не рассчитана на большие нагрузки.

Объем моторного масла в 1.6 л. 3.4 литра, в версии с 16-ти клапанным механизмом – 4.5 литра.

Штатное расположение ДАД слева по ходу движения машины, за маслозаливной горловиной.

Признаки неисправности	Причины
На приборной панели системная ошибка бортового компьютера Р0523	Ослабленный контакт клемм ДАД
После запуска двигателя длительное время горит лампа аварийного давления масла	Низкое давление в двигателе
В процессе запуска мотора на приборном щитке не горит индикатор аварийного давления моторного масла	Повреждена электрическая цепь бортового питания

Замена датчика аварийного давления масла своими руками

Подготовка рабочего места, необходимый инструмент:

Ключ, головка на «19»;
Ветошь;
Дополнительное освещение (опционально);
Новый контролер давления.

Регламент:

Помещаем машину на ровную площадку;
Глушим двигатель;
Открываем капот;
Ожидаем пока силовой агрегат остынет, чтобы не повредить кожные покровы кистей рук;
Снимаем колодку с проводами от ДАД;
Ключом на «19» выкручиваем контролер со штатного места;
Проводим дефектовку посадочного места;
Вкручиваем новый контролер;
Надеваем колодку с проводами;
Запускаем мотор, проверяем исправность датчика.

Обзор цен производителей

Наименование / каталожный артикул	Цена в рублях
11180382901003	От 650
Fram 2656534154(1) (Лада Веста 1.6)	От 500 — 550
*цены указаны состоянием на 01.05.2019 года

Вывод

Самостоятельно заменить датчик давления масла в автомобиле Лада Веста не сложно. Задача под силу каждому автолюбителю. В случае возникновения затруднений, обратитесь за помощью к специалистам СТО. Соблюдайте меры безопасности, не начинайте работы на «горячую». При покупке запчастей тщательно сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации.

Видео — Неисправность датчика

Признаки возникновения ошибки

Существует ряд косвенных признаков, по которым можно определить, что возникли проблемы с датчиком положения распредвала или с его проводкой. Описанные ниже ситуации могут указывать и на другие поломки, поэтому при их возникновении нужна дополнительная диагностика сканером ошибок (например, популярным прибором ELM 327 или его аналогом). Итак, при возникновении ошибки датчика p0340 возникают:

Проблема с запуском двигателя. Зачастую ошибка p0340 приводит к тому, что машина попросту не заводится. Причем это может быть как при холодном, так и на прогретом двигателе. Однако чаще всего это выражается просто в том, что при запуске мотора приходится дольше крутить стартером. Естественно, это негативно сказывается на состоянии аккумуляторной батареи автомобиля, да и всей его электросистемы в целом.
Нестабильные холостые обороты двигателя. В некоторых случаях на холостых оборотах машина попросту глохнет, поэтому работу двигателя необходимо принудительно поддерживать, нажимая на педаль акселератора.
Двигатель «троит». То есть, в цилиндрах наблюдаются пропуски зажигания. Это приводит к потере мощности и изменению звука работы мотора.
Снижение динамических характеристик машины. Это выражается в том, что автомобиль плохо разгоняется, слабо набирает обороты двигателя, могут иметь место «провалы» педали, то есть, после нажатия на педаль акселератора разгон начинается через несколько секунд. Также машина может плохо тянуть при езде в гору, особенно, если она загружена.
Увеличивается расход топлива на 10…20%. Такая ситуация возникает из-за того, что электронный блок управления переходит в аварийный режим подачи топлива, то есть, в попарно-параллельный. Соответственно, все преимущества фазированного впрыска нивелируются.
На приборной панели активируется сигнальная лампа Check Engine. Всегда при ее активизации нужно выполнять сканирование ошибок. Если описанных выше признаков поломки не наблюдается, но сканер все же выдает код ошибки р0340, то необходимо проверить ЭБУ на ложное срабатывание. То есть, попросту очистить эту информацию из его памяти и затем посмотреть появится ли она вновь.

Стоит заметить, что перечисленные изменения в поведении автомобиля не столь актуальны для двигателей, работающих на бензине. Потеря мощности и увеличение расхода топлива у них не так велики. Из неудобств можно отметить лишь то, что машина хуже заводится, приходится долго крутить стартером.

А вот что касается машин, снабженных газобаллонным оборудованием, то здесь описанные выше проблемы могут проявиться «по полной программе». Потеря мощности и увеличение расхода будут существенными. Еще одна неприятность будет поджидать владельцев машин, у которых установлено современное ГБО, в частности, четвертого поколения. Так, у этого оборудования есть свой электронный блок управления. И при возникновении 0340 ошибки датчика фаз (как еще иногда называют ДПРВ) будет иметь место постоянное сбивание рабочих параметров. Из-за этого газобаллонное оборудование, во-первых, нужно будет постоянно перенастраивать, а во-вторых, несмотря на все перестройки, оно все равно будет работать в неоптимальном режиме, расходовать больше топлива и доставлять водителю проблемы с потерей мощности машины, постоянно глохнуть и так далее.

Как Посмотреть Расход Топлива На Гранте

Прежде чем выяснить, как определить неисправность датчика коленвала, называемого также индикатором сигнализации, следует определиться с тем, что он собой представляет и для чего предназначен. Этот узел дает возможность системе топливного впрыска транспортного средства осуществлять синхронное функционирование топливных форсунок и системы зажигания. Его устройство совсем несложное: капроновый каркас, обмотанный медным проводом, крепится на стальном сердечнике. Провод заизолирован эмалью, роль герметика выполняет компаудная смола. Во время работы датчик отправляет сигналы ЭБУ о работе и положении коленчатого вала.

Неисправность датчика положения коленвала лишает системы ТС возможности установить ряд важных характеристик – количества впрыскиваемого топлива и сам факт впрыска, угла поворота распредвала, факта зажигания (бензиновые моторы) и других

Именно поэтому так важно знать, как проверить исправность датчика коленвала, если вы не хотите застрять где-нибудь на безлюдной дороге из-за заглохшего намертво двигателя

ЭБУ автомобиля получает сигнал от датчика положения коленчатого вала, с этим разобрались. Благодаря этому контроллер знает, в каком положении находится коленвал по отношению к верхней мертвой точке в первом и последнем цилиндре, знает, с какой скоростью вращается вал (если вкратце).

Это очень важно, ведь фиксируя эти данные, блок управления может координировать различные сигналы для стабильной работы двигателя (момент зажигания, импульс для топливных форсунок, работа бензонасоса и т. д.)

Неисправности ДПКВ явление довольно редкое, зачастую датчик может прослужить от начала эксплуатации автомобиля до конца.

Самая распространенная причина неисправности – это механическое повреждение, в большинстве случаев автовладельцы сами являются виновниками поломки во время ремонтных работ в моторном отсеке. При попадании посторонних предметов между датчиком и шкивом коленвала ДПКВ 100% будет поврежден.

Поломка датчика приводит к невозможности запуска двигателя, так как ЭБУ попросту не может контролировать работу ДВС, соответственно езда невозможна. Для владельцев отечественных автомобилей и не только желательно иметь в запасе исправный датчик, стоит он копейки, но его отсутствие в нужный момент может стать настоящей проблемой. Особенно если он вышел из строя где-нибудь на трассе.

По поводу замены стоит отметить, что перед этим лучше удостовериться, что зазор между шкивом и датчиком не перекрыт посторонними предметами, а также соответствует установленным значениям. Кроме того, грязь на сердечнике ДПКВ может стать причиной сбоев в работе.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

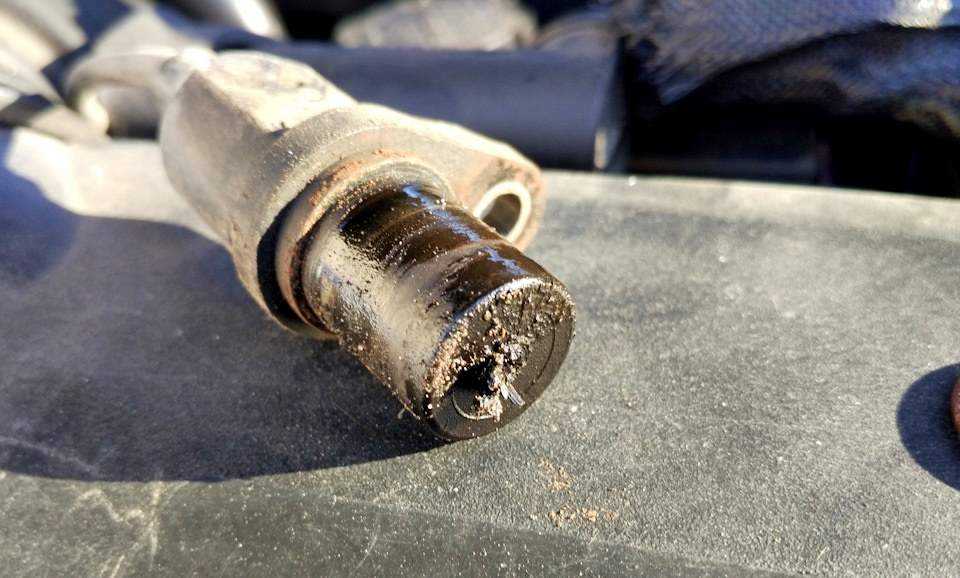

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из-за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

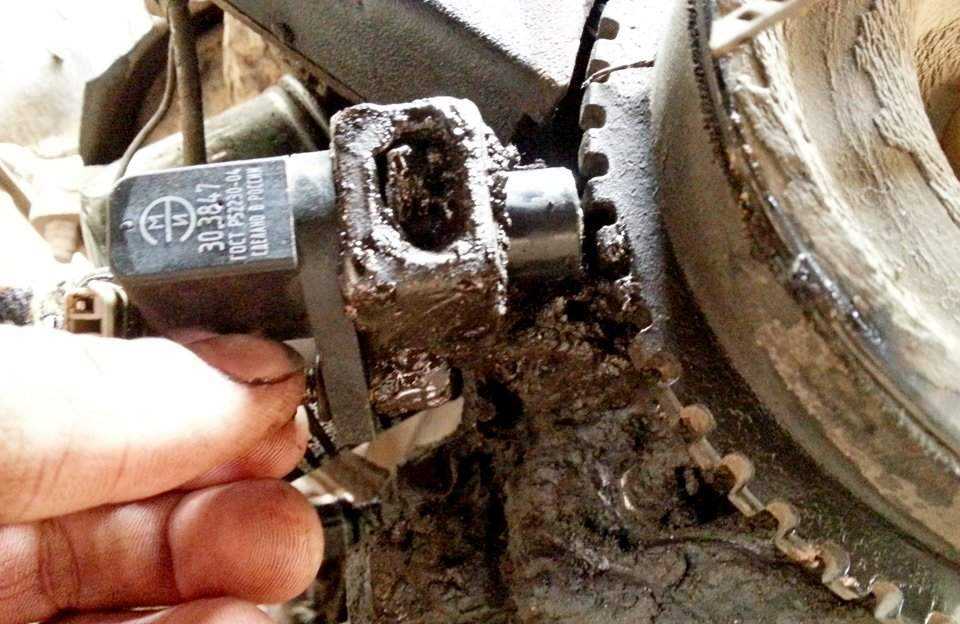

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Работа датчика ДПРВ

В первую очередь необходимо определиться с тем, что такое датчик положения коленчатого вала (сокращенно ДПРВ), для чего он нужен и где установлен. Основная функция данного устройства — определять положение распределительного вала в конкретный момент времени. Соответствующая информация передается в электронный блок управления двигателем (ЭБУ) с тем, чтобы тот программно вычислял моменты впрыска топлива из каждой форсунки. Таким образом обеспечивается так называемый фазированный впрыск. При нарушении его работы блок управления автоматически переходит в аварийный режим, при котором вместо фазированного обеспечивается попарно-параллельный впрыск. Это приводит к перерасходу топлива и потере мощности двигателя.

Для устранения кода p0340 также важно знать расположение датчика на двигателе. Это актуально с той точки зрения, что в случае возникновения такой ошибки чаще всего выполняется дополнительная диагностика ДПРВ и/или его проводки

Так, на восьмиклапанных двигателях датчик, как правило, расположен в торце головки блока цилиндров, ближе к первому цилиндру. На шестнадцатиклапанных аналогично он устанавливается также на ГБЦ, в непосредственной близости к первому цилиндру. Его близкое расположение к первому цилиндру обусловлено тем, что на бензиновых двигателях датчик фиксирует положение поршня этого цилиндра в так называемой верхней мертвой точке. На дизельных двигателях фиксируется положение всех поршней.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Датчик давления масла Лада Гранта

Датчик давления масла должен сигнализировать об уровне его давления в двигателе. В случае падения давления масла датчик сообщает о случившемся БК, после чего эти данные будут отражены на БК либо на экране приборной панели.

Принцип работы данной детали несложен – находящаяся внутри нее измерительная мембрана прогибается в зависимости от давления масла, тем самым замыкая или же размыкая контакты. Падение уровня масла в моторе приводит к размыканию контактов, после чего загорается контрольная лампа.

ДДМ включает в себя три составляющих: корпус, измерительную мембрану и передающий элемент. Датчик располагается за головкой блока цилиндров, рядом с кожухом ремня ГРМ.

При подозрении на неисправность датчика давления масла на Гранте необходимо проверить цепь, идущую от него к контрольной сигнальной лампе. Проверка заключается в отсоединении клеммы датчика, которую затем необходимо прислонить к двигателю. Если с цепью все нормально, лампа прекратит гореть, если этого не произойдет – значит, произошел обрыв, либо цепь была повреждена. Многое о датчике можно сказать, отталкиваясь от его состояния при визуальном осмотре, к примеру, если элемент маслянистый – значит, он неисправен и требуется его немедленная замена.

От чего зависит работоспособность ДПРВ

Работоспособность ДПРВ зависит от температурного режима. Перегрев выведет его из строя. Датчик не будет работать если вышли из строя провода по которым он передает и получает сигнал, сломался репер. Немаловажную роль играют повреждения или загрязнения самого датчика. Так же, при тяжелых условиях эксплуатация авто (езда по бездорожью, перевозка грузов) датчик может сместится или еще хуже, произойдет короткое замыкание. Для того, чтоб устранить поломку датчика в самый неподходящий момент, проводите его диагностику и меняйте через 4-5 лет.

Основные неисправности датчика и их причины

Основные признаки неисправности датчика распредвала:

загорается сигнал «check engine» и ухудшается динамика при езде;
самостоятельно увеличивается или уменьшается число оборотов;
на холостых оборотах нестабильно работает прогретый мотор;
при динамических нагрузках происходит детонация в силовой установке;
больший расход топлива;
не запускается двигатель.

Если вы заметили такие симптомы, проверьте как работает датчик распредвала. Возможно, он вышел из строя и требует замены. Причинами неисправности датчика могут быть:выход из строя диска с реперами, смещение установки ДПРВ, короткое замыкание внутри устройства, перегрев мотора.

Как проверить датчик распредвала

Перед тем как проверить датчик распредвала тестером нужно провести визуальный осмотр корпуса датчика и зубчатый ротор на повреждение или наличие металлической стружки. Это так же может быть причиной его неисправности.

Инструмент для диагностики

Для проверки датчика распределительного вала вам понадобятся: мультиметр/тестер, плоскогубцы и отвертка. Мультиметр/тестер покажет вам провести детальную проверку устройства. Он покажет в чем именно неисправность в самом датчике или проводке.

Схема проверки

Перед началом диагностики датчика изучите разъем на котором должны быть: плюсовой, минусовой контакты и контакт для передачи сигналов.

1. Включите зажигание и проведите проверку датчика распредвала мультиметром. Массу тестера подключите к массе двигателя. Замер должен соответствовать показателям напряжения на клеммах аккумуляторной батареи. Если показания не совпадают, значит цепь питания датчика вышла из строя.

2. После этого, проведите замер напряжения на массе датчика аналогичным способом. Напряжение должно быть нулевым.

3. Подключите плюсовой и минусовой провода датчика распредвала. Средний контакт подключите через тестер. Таким образом, один провод мультиметра подключаем к сигнальному выводу нашего датчика, другой нужно запитать на вход в систему управления.

4. После этого, прокрутите двигатель стартером. Если датчик рабочий, он покажет напряжение от 0,4 до 5 вольт. Если значения будут другими, датчик следует заменить.

Если после проверки вы нашли причину поломки в самом датчике, не тяни с его заменой. Без него двигатель будет работать, но в аварийном режиме и расход топлива увеличится в разы, так как топливо теперь подается на все цилиндры одновременно.

Датчик коленвала Лада Гранта

ДПКВ или датчик коленвала для лады гранты — это один из самых важных измерительных узлов во всем автомобиле. Его предназначением является измерение частоты вращения коленчатого вала, а также его положения. Во время считывания параметров, датчик посылает сигналы в контроллер, который эти данные обрабатывает и выдает необходимые импульсы на форсунки.

Сам узел достаточно надежен в работе и редко выходит из строя. Однако если его работоспособность нарушается, это доставляет значительные проблемы для дальнейшей работы двигателя. К тому же, само изделие неремонтопригодное, потому подлежит обязательной замене на новое.

Где находится датчик коленвала в Гранте

Устройство располагается рядом с масляным фильтром в левой, задней части двигателя автомобиля. Если точнее, то на шкиве привода генератора.

Проверка работоспособности

Будьте уверены, что при поломке ДПКВ двигатель вашего автомобиля завести будет затруднительно. Изделие не имеет подвижных частей в своем составе, поэтому выявить причины неисправностей при беглом взгляде не представляется возможным. Наиболее распространенные причины поломок:

разрушение электропроводки в результате коррозии;
обрыв, замыкание обмотки катушки ДПКВ.

Основные признаки неисправности:

проблемы с запуском двигателя (в том числе и невозможность запуска);
глохнущий мотор после достижения им рабочего нагрева;
нестабильная работа ДВС, его детонация и снижение мощности.

Для того чтобы проверить датчик его необходимо демонтировать, подключить к его контактам щупы мультиметра и замерить уровень сопротивления. Какой щуп, к какому разъему подключать, принципиального значения не имеется. Перед подключением мультиметра к разъемам датчика, не забудьте переключить режим измерения прибора в положение «2К». Уровень сопротивления рабочего датчика должен соответствовать следующим интервалам: 550-750 Ом. Существуют и другие способы диагностики. Например, проверка датчика, не снимая его с автомобиля. Для этого необходимо отключить контактную фишку от разъема ДПКВ и подключить мультиметр. После чего, нужно вращать шкив коленвала и при этом наблюдать за показаниями на дисплее измерительного устройства. Напряжение должно составлять 0,3 Вольта.

Замена датчика коленвала Лада Гранта

Открываем капот автомобиля, отсоединяем минусовую клемму аккумуляторной батареи. Для того чтобы быстро найти датчик, ориентируйтесь по точке установки масляного фильтра который располагается в левой части двигателя (точнее на задней, левой стороне). ДПКВ установлен немного ниже фильтра. Для быстрого проведения демонтажа понадобится ключ на 10. Первым делом найдите контактную фишку, которая подключена непосредственно в разъем самого датчика. Для того чтобы снять штекер, необходимо при помощи пальцев отогнуть специальный пластиковый фиксатор и удерживая его в таком положении, потянуть фишку в обратную сторону от места ее соединения с разъемом детали. Остается только демонтировать датчик положения коленвала для гранты. Для этого при помощи имеющегося у вас ключа, необходимо открутить крепежный болт на 10. Для более комфортной работы удобнее всего использовать головку необходимого размера, трещотку и небольшой удлинитель. Если вы не имеете удобного инструмента для проведения работ, снятие и установку делали можно выполнять из-под днища автомобиля (предварительно сняв защиту, если таковая у вас установлена). Открутите и извлеките крепежный болт. Теперь самое время аккуратно вытащить сам датчик. Чтобы это сделать, ухватитесь за корпус изделия. Приложите необходимое усилие и начните медленно тянуть корпус в направлении от места его крепления. После чего, изделие выйдет без затруднений. Если по каким либо причинам вам потребуется установить старый датчик обратно, обязательно очистите его стержень от следов загрязнений. Общий процесс обратного монтажа аналогичен описанным выше шагам демонтажа, только в обратной последовательности

Обратите внимание, что крепежную гайку сильно закручивать не требуется. При закручивании применяйте среднее усилие

Как вы могли убедиться вопрос о том, как поменять датчик коленвала для Лады Гранты не вызывает особой сложности и требует от автолюбителя минимальных действий, усилий.

Датчик коленвала Лада Гранта

Где находится датчик коленвала в Гранте

Проверка работоспособности

разрушение электропроводки в результате коррозии;
обрыв, замыкание обмотки катушки ДПКВ.

Основные признаки неисправности:

проблемы с запуском двигателя (в том числе и невозможность запуска);
глохнущий мотор после достижения им рабочего нагрева;
нестабильная работа ДВС, его детонация и снижение мощности.

Замена датчика коленвала Лада Гранта

Открываем капот автомобиля, отсоединяем минусовую клемму аккумуляторной батареи.
Для того чтобы быстро найти датчик, ориентируйтесь по точке установки масляного фильтра который располагается в левой части двигателя (точнее на задней, левой стороне). ДПКВ установлен немного ниже фильтра.
Для быстрого проведения демонтажа понадобится ключ на 10.
Первым делом найдите контактную фишку, которая подключена непосредственно в разъем самого датчика. Для того чтобы снять штекер, необходимо при помощи пальцев отогнуть специальный пластиковый фиксатор и удерживая его в таком положении, потянуть фишку в обратную сторону от места ее соединения с разъемом детали.
Остается только демонтировать датчик положения коленвала для гранты. Для этого при помощи имеющегося у вас ключа, необходимо открутить крепежный болт на 10. Для более комфортной работы удобнее всего использовать головку необходимого размера, трещотку и небольшой удлинитель. Если вы не имеете удобного инструмента для проведения работ, снятие и установку делали можно выполнять из-под днища автомобиля (предварительно сняв защиту, если таковая у вас установлена). Открутите и извлеките крепежный болт.
Теперь самое время аккуратно вытащить сам датчик. Чтобы это сделать, ухватитесь за корпус изделия. Приложите необходимое усилие и начните медленно тянуть корпус в направлении от места его крепления. После чего, изделие выйдет без затруднений.
Если по каким либо причинам вам потребуется установить старый датчик обратно, обязательно очистите его стержень от следов загрязнений. Общий процесс обратного монтажа аналогичен описанным выше шагам демонтажа, только в обратной последовательности
