Таблицы расшифровок блока предохранителей volkswagen passat b3

Расположение блока предохранителей

Предохранительный модуль автомобиля VolksWagen Passat B3 расположен в салоне, с водительской стороны, под нижней полкой приборной панели. Для доступа к блоку нужно снять полку, в более поздних моделях, модуль закрыт кожухом. После его снятия, можно открутить боковые фиксаторы и полностью снять блок предохранителей и реле.

Вместе с предохранителями, на салонном блоке смонтированы реле, а на обратной стороне полки нанесена схема расположения элементов модуля.

Для снятия предохранителя можно воспользоваться специальными пластиковыми щипцами. Реле вытаскиваются руками, перед демонтажем некоторых элементов нужно удалить пластиковый фиксирующий поясок.

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто

Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей

На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!

Не работает автоматическое управление отопителем

Проблема может быть в контактах электрической цепи управления, датчике температуры воздуха в салоне, датчике положения воздушной заслонки либо в электронном блоке системы автоматического управления отопителем (САУ).

Как снять моторчик печки пассат б3

Надоел свист издаваемый вентилятором, сначала он был на 3 скорости только, , а вот не давно начал и на 2 скорости просить о самзке)Вот сегодня не так уж и холодно я его решил его помыть смазать.Втулки в отличном, , но сухом состоянии.Перебрал, , помыл, смазал.Что бы крыльчатка легче сошла для начала на минут 5 в кипяточек, , после этого особых трудностей нигде невозникало.

Поставил всё на место и ещё под шум снятия бардачка, переделал на нём подсветку :А именно сделал так что бы подсветка в бардачке горела не с зажиганием (как у меня раньше было) а горела только с вкл габаритов.Я доволен, , вентилятор тихонечко работает, , свет горит когда нужно.))

*есть фотки позаимствованы с интернета, так что спасибо автору нескольких фоток.)

Мороз в -27 и писк моторчика печки сподвиг меня на смазку моторчика от кондейной печки, которую я не успел до морозов впихнуть в авто, дабы после установки он не сверлил мне мозг своим противным писком.Вот он сам

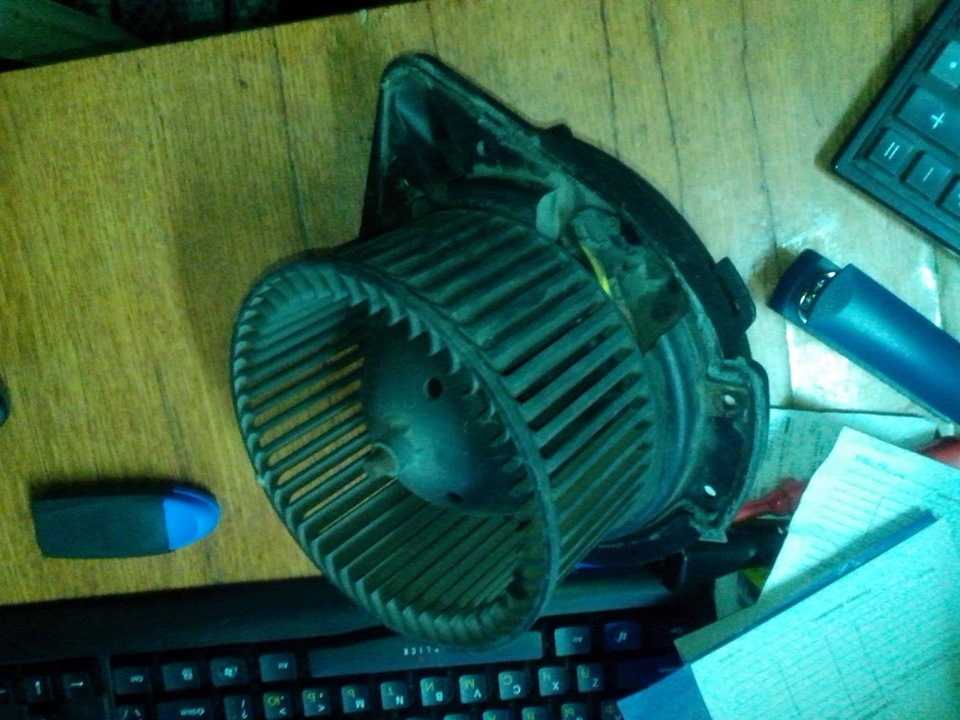

Открыл, сохраненный в закладках, отчет о ремонте моторчика печки и слегка расстроился т.к. моторчик оказался не такой.Ну да ладно продолжим, снял кожух моторчика, он держится на трех резиновых защелках, которые нужно вдавить внутрь, я помогал себе отверткой.

также нужно вытащить разъем, повернув его против часовой стрелки так, чтобы усики попали в разрезы в корпусе

Далее снял крыльчатку, пришлось слегка попотеть, т.к. ось моторчика заржавела, её пришлось отчистить от ржавчины и ввиду отсутствия стопорного кольца, снял, слегка поколачивая молотком по оси, крыльчатку. вместе с этим высыпалось целая горка мусора из мотора.

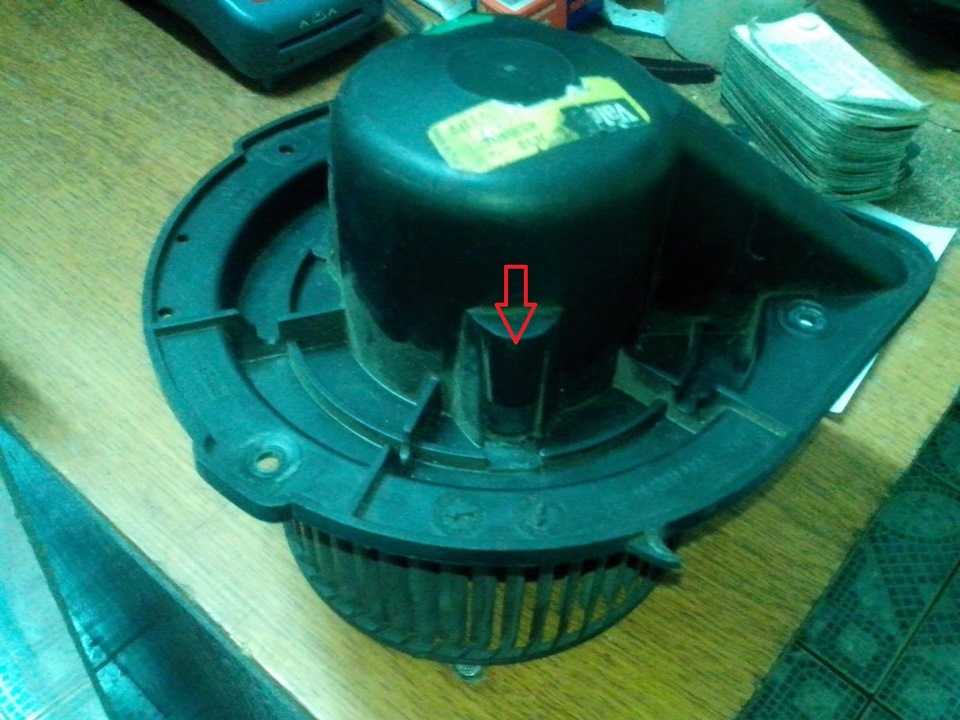

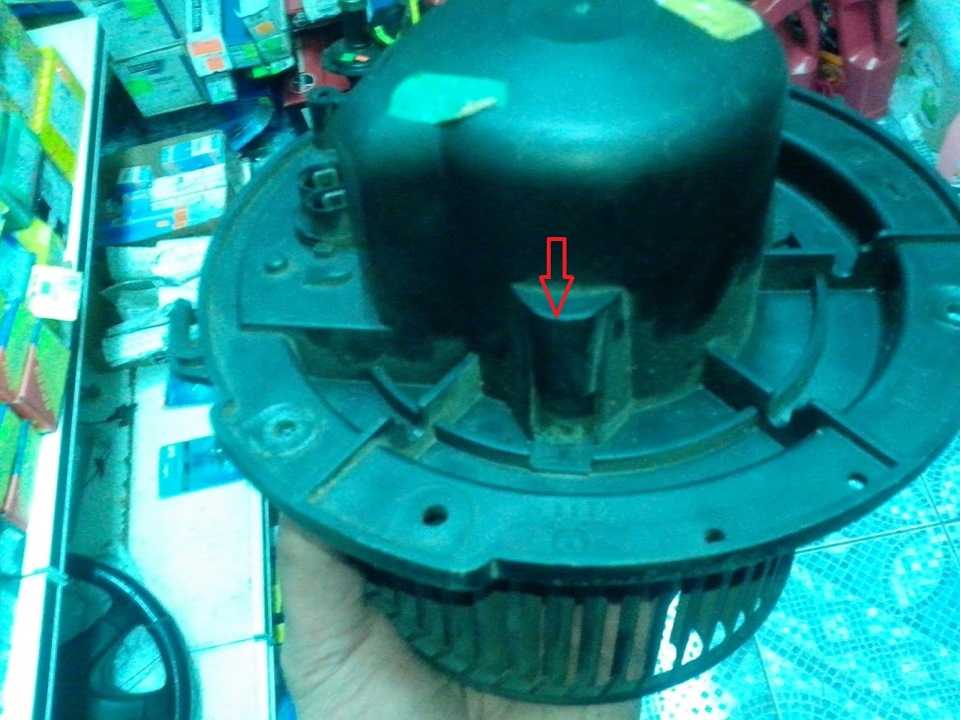

Потом думал как снять пластиковые накладки на моторе, пока вертел его в руках одна из них снялась сама и оказалось, что они снимаются просто так)))

осталось добраться до втулок, что я и сделал. Для этого нужно развальцевать п-образные накладки

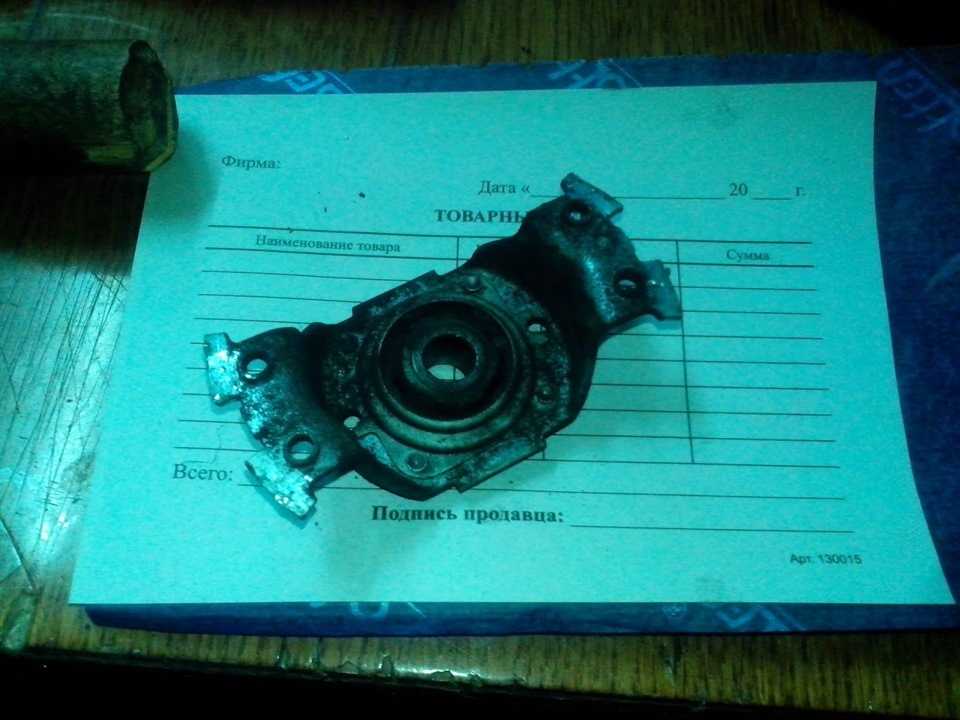

В этом кронштейне втулка, которую я смазал синей смазкой mobil XHP 222. С другой стороны то же самое.

Ну и сборка в обратной последовательности! Надеюсь не будет свистеть)))

  • VW Passat B3 (17)
  • Выхлопная система (5)
  • Двигатель (44)
  • Кузов и салон (32)
  • Подвеска (29)
  • Рулевое управление (9)
  • Система охлаждения и отопления (15)
  • Система питания и впрыска (25)
  • Тормозная система (22)
  • Трансмиссия (6)
  • Электрооборудование (49)

Обслуживание и сборка

Осмотрите визуально радиатор печки Volkswagen Passat Б3 на предмет повреждений, после чего промойте водой под давлением. Если радиатор поврежден, его починку должен проводить квалифицированный персонал станции технического обслуживания. Попытки самостоятельной ликвидации повреждений могут привести к поломке в самый неудачный момент. Если радиатор цел, прочистите наружную поверхность радиатора от застрявшего мусора.

Сборка необходимо производить в обратной последовательности действий, при необходимости меняя резиновые прокладки. Залейте до необходимого уровня антифриз, не допуская при этом образования воздушных пробок. По окончанию работы отрегулируйте всё.

Датчик температуры охлаждающей жидкости Volksvagen Passat B3

На автомобилях Volksvagen Passat B3 система питания и впрыска очень надёжны, доказательство этому годы эксплуатации и популярность наших автомобилей. Но всё же иногда возникают не большие отклонения от нормы расхода топлива и смесеобразования. Думаю, просто сказывается возраст автомобилей, качество топлива и банальная «чистота» подкапотного пространства.

У меня проблемы начались с того, что изменилась тяга двигателя, незначительно повысился расход топлива (на 1-2 литра), на «холодную» машина стала заводится иногда со второго раза, особенно при температуре ниже нуля, и «троить» при прогреве.

На моём двигателе ААМ, стоит во фланце один четырёх контактный ДТОЖ, на двигателях более ранних выпусков во фланце, устанавливались два-три, двох контактных ДТОЖ. Каталожные номера этих датчиков, маркировка (цвет) и на какие двигателя они устанавливаются, можно прочесть в конце статьи.

Итак,благодаря советам собратьям с форума VW и методом исключения обнаружил причину — 4-х контактный датчик температуры охлаждающей жидкости VAG № 357 919 501 A, с желтой полосой, (распиновка фишки 1-коричневый, 2-бело-коричневый, 3-серо-зелёный, 4-жёлто-красный — 1-3-ЭБУ , 2-4-приборка). Такого датчика найти не удалось — они давно сняты с производства (с 01.10. 2003 г). Поскольку показания датчика температуры передаются на «мозги» и, в итоге влияют на работу системы питания и смесеобразования двигателя, расход топлива, прогрев, запуск — хотел поставить оригинальный. Поиск в ЕТКА выдал замену: VAG № 6U0 919 501 B с синей полосой, устанавливается на Seat, Audi, Skoda. Поставил датчик VAG № 6U0 919 501 B с синей полосой «ELTH» производства Люксембург

, с уплотнительным резиновым кольцомVAG № N 903 168 02 – размер 19.6Х3,65. Теперь авто в норме, расход снизился до 7-8 л. в городском цикле, до 6-6,5 л. за городом, заводится с полпинка. Замена его несложная и занимает от 5 до 30 минут. Есть 2 способа замены. Первый — напрямую, занимает 2-5 минут, при этом потеряете до 200 грамм антифриза. Желательно делать эту операцию на холодную, чтобы не обжечься. И подготовить новый датчик (положить поближе) для быстрой замены:

  • отсоединить датчик от электропроводки
  • вытащить фиксирующую скобу
  • вытащить датчик и быстро заменить на новый
  • поставить фиксирующую скобу
  • подсоединить электропроводку

Второй способ замены — более аккуратный и без потерь антифриза, займет 20-30 минут:

  • открутить крышку расширительного бачка и слить антифриз из бачка
  • снять нижний патрубок с расширительного бачка и тоже слить антифриз в отдельную емкость
  • отсоединить датчик от электропроводки
  • вытащить фиксирующую скобу
  • вытащить датчик
  • протереть его место посадки
  • установить новый датчик (уплотняющее кольцо обязательно поставить новое, хотя многие оставляют старое на герметике)
  • подсоединить нижний патрубок на расширительный бачок
  • залить антифриз.

Заводим двигатель и проверяем: если все установлено правильно, течи быть не должно.

Двух контактные датчики температуры охлаждающей жидкости устанавливаемые на двигателях Фольксваген Пассат В3:

  • VAG № 025 906 041 A (синий) — датчик температуры охлаждающей жидкости (даёт показания на ЭБУ), устанавливается на двигателях PF, PB, RP, 1F, EZ, 2E, AAM, ABS, ACX, 1Y, RA, SB, ААА
  • VAG № 251 919 501 D (зел/чёрн) — датчик температуры охлаждающей жидкости для указателя температуры (даёт показания на указатель температуры, приборка), устанавливается на двигателях PF, PB, RP, 1F, EZ, 2E, AAM, ABS, ACX, 1Y, RA, SB
  • VAG № 251 919 369 B (красный) — термовыключатель подогрева впускного коллектора (ёж), устанавливается на двигателях RP, RF, EZ, 1F, ABN, ABS
  • VAG № 357 919 369 (зелёный) — термовыключатель, питание на биметаллическую пружину карбюратора 2е3, устанавливается на двигателях RF, EZ
  • VAG № N 903 168 02 — уплотнительное резиновое кольцо к ДТОЖ (размер 19.6Х3,65)

Как проверить и оттестировать ДТОЖ, график и таблицы, можно прочитать в статье «Проверка датчика охлаждающей жидкости Фольксваген Пассат В3»

Также по многочисленным просьбам пишу оригинальные каталожные номера фишек подключения к ДТОЖ:

  • VAG № 357 919 754 — 4-х контактная фишка на ДТОЖ
  • VAG № 037 906 240 — 2-х контактнфишка ДТОЖ

Если есть какие либо замечания или дополнения, прошу писать в комментарии.

Для того, что бы хоть как то помочь владельцам Фольксваген Пассат В3 в разных регионах мира, я откорректировал установки рекламы на сайте и теперь реклама больше привязана к тому региону где именно находится читатель, то есть Вы. Теперь Вы смело можете заходить по рекламе, что бы узнать цены на з/ч и аксессуары в Вашем регионе.

www.passat3.ru

Volkswagen Passat B4, AEP 2,0 Бортжурнал Печка с кондиционером Passat B3B4 обслуживаниеремонт часть1 Начало

Приключилась стандартная история. Начали запотевать стёкла при включённой печке. Не буду описывать как пытался от этого избавиться разными способами отгоняя мысль о ремонте который предстоял, как говориться надеялся на лучшее… Но чудес не бывает и дошло до того что в дождь при включенной печке вечером было ехать совсем невозможно т.к. лобовое стекло от света встречки становилось полностью белым… Испарения антифриза… На боковых стёклах стал налёт такой толщины что приходилось открывать что бы что то увидеть… Не делайте так— ЭТО НЕБЕЗОПАСНО!Итак было принято волевое решение и начался ремонт. Торпеду я уже снимал, так что опыт есть. Замена радиатора могла занять прим день работы разборка/сборка но решил сделать всё основательно…Отчёт будет разбит на несколько частей, думаю так лучше воспринимается да и фоток побольше будет. Перед разборкой покурим форумы, инфы немеряно… Так что буду показывать на моё мнение самые интересные моменты.Снял торпеду и вот она печка с кондёром во всей красе…

Вынимаем её откручивая от моторного щита 4 гайки…Тут есть один ньюанс… Когда начинаешь откручивать гайки от моторного щита то некоторые гайки могут не открутиться и проворачиваться вместе со шпилькой… Сразу может возникнуть страх что шпилька сорвана … ВСЁ НОРМАЛЬНО! Дело в том что шпилька как самлрез вкручена в корпус печки и то что шпилька проворачивается вместе с гайкой означает что Вы выкручиваете шпильку… В таком случае нужно открутить все (из 4-х ) гайки которые откручиваются, а потом плавно откручивать те которые вместе со шпильками идут. Данную процедуру нужно делать вдвоём т.к шпилька выкручиваясь будет выталкивать печку в салон и если ей не будет хода то она просто сорвёт резьбу в пластике… На самом деле и это не смертельно потом можно будет вкрутить на место шпильку и прогреть её паяльником и она сплавится с корпусом.

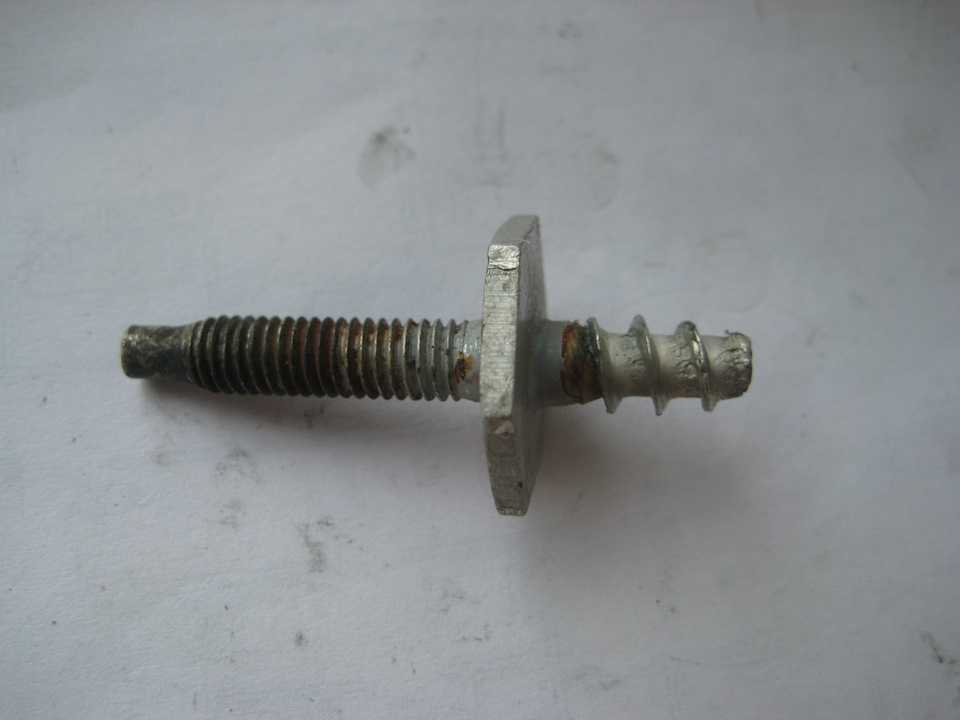

Полный размершпилька крепления печки к моторномуИтак сама печка идёт VALEO Францияпластик также отливка ФранцияДалее переносим печку в удобное место, гараж. к сожалению на кухню и начинаем потрошить…

Полный размервот оно место зла…

часть печки, там где кондёр собрано на мет

скобочках (снимаются поддеванием отвёртки, внимание глаза они имеют св-ва летать) там где печка на пластиковых защёлках (откр. тонкой отвёрткой). При разборке обнаружил одно обломанное крепление… (ремонт его в след посте)Теперь смотрим состояние внутренностейИспаритель кондиционера… Жуть… Видим грязные зоны и чуть почище это путь движения воздушного потока

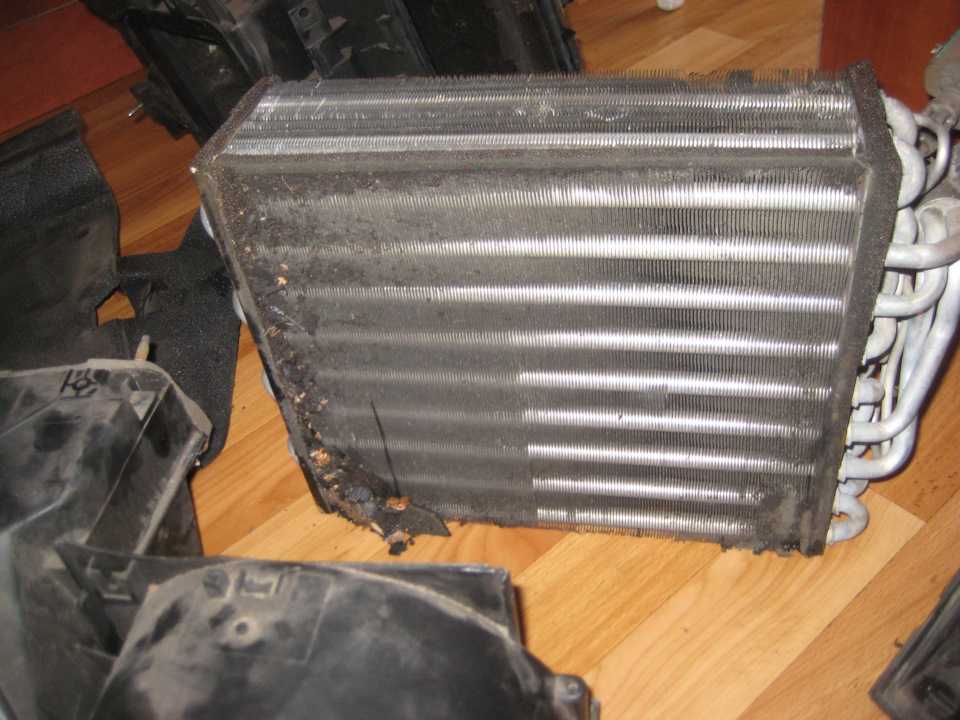

Это дело нужно вымывать обязательно т.к. этим мы дышим… Дело в том что по конструкции печки воздух пройдя через салонный фильтр всё равно проходит через испаритель кондиционера, даже когда кондёр не включен … С одной стороны поток воздуха становится равномерным с другой испаритель ещё работает как фильтр… Это к тому как покататься без салонного фильтра… (а на В3 его то нет… представляю какие деревья там растут.)

При разборке обнаружил одно обломанное крепление… (ремонт его в след посте)Теперь смотрим состояние внутренностейИспаритель кондиционера… Жуть… Видим грязные зоны и чуть почище это путь движения воздушного потока. Это дело нужно вымывать обязательно т.к. этим мы дышим… Дело в том что по конструкции печки воздух пройдя через салонный фильтр всё равно проходит через испаритель кондиционера, даже когда кондёр не включен … С одной стороны поток воздуха становится равномерным с другой испаритель ещё работает как фильтр… Это к тому как покататься без салонного фильтра… (а на В3 его то нет… представляю какие деревья там растут.)

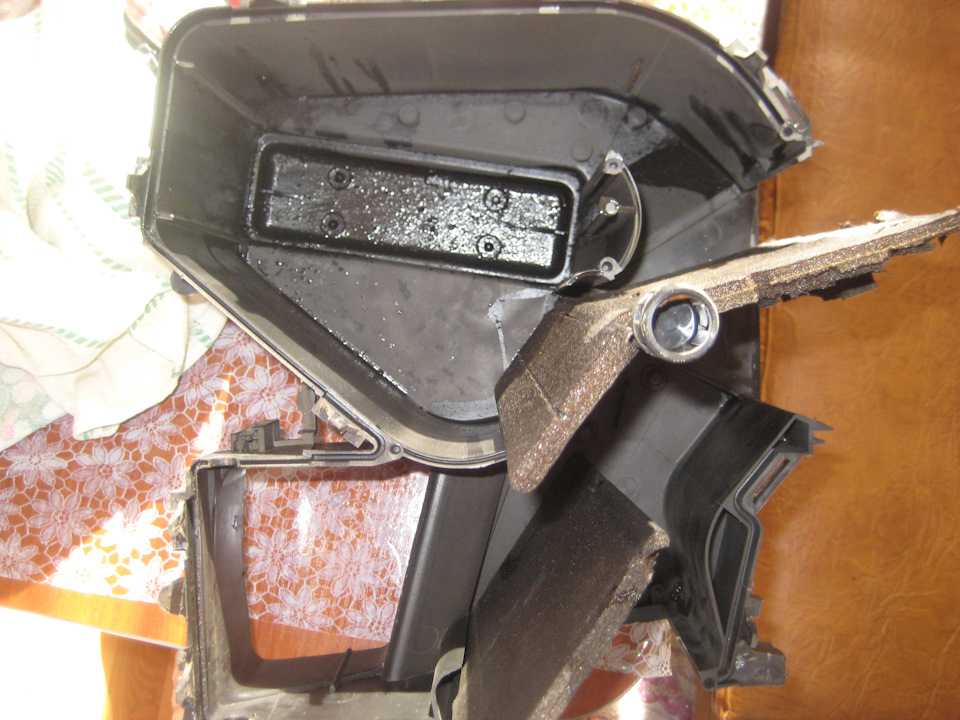

Полный размервидим неравномерные зоны загрязнениясостояние заслонок распределителя потока воздухауплотнитель сразу отпадает…также берём уплотнители дуфузоров, разбираются легко думаю с фото понятно.

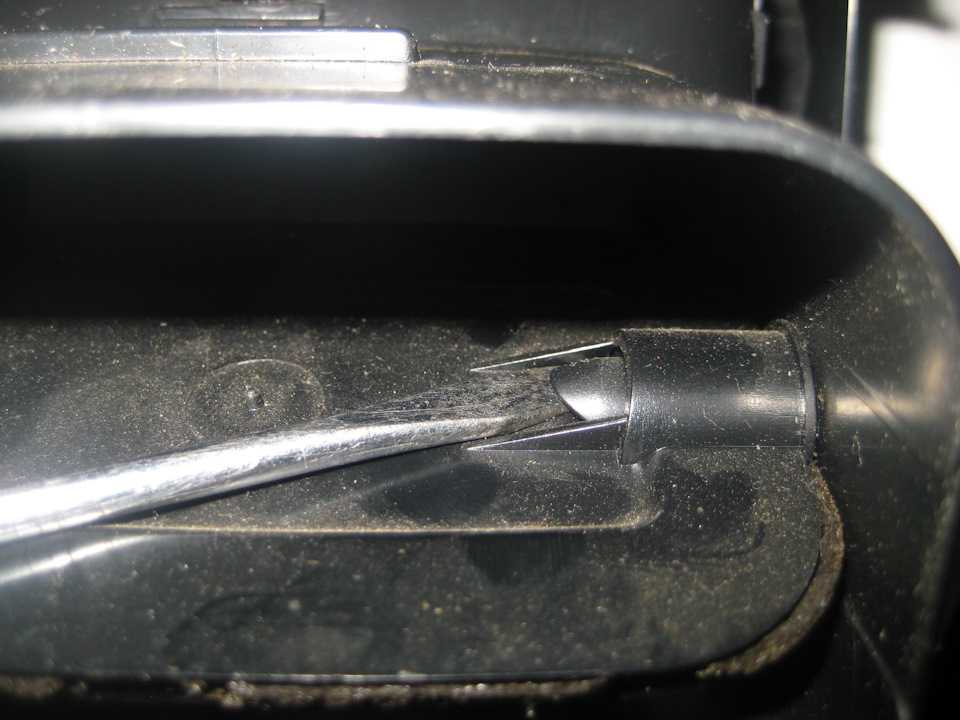

Полный размеротжать немного вверх

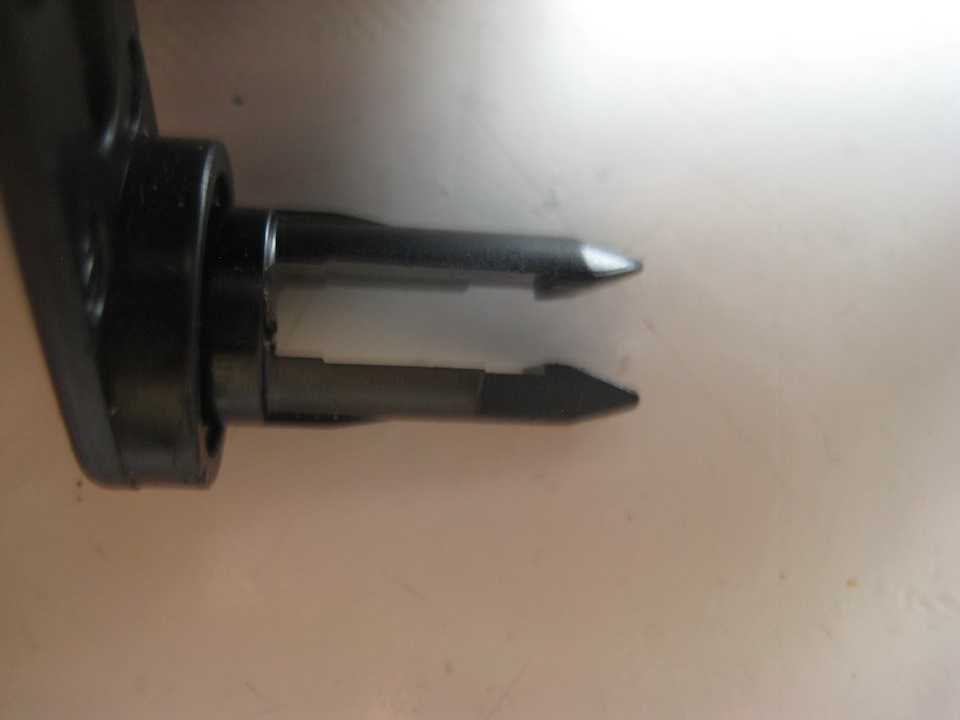

Полный размервид защёлкиПоскольку во время ремонта печки понадобилось авто то пришлось поставить перемычку в систему охлаждения… (это на крайняк если нужно отключть печку а ехать нужно.)

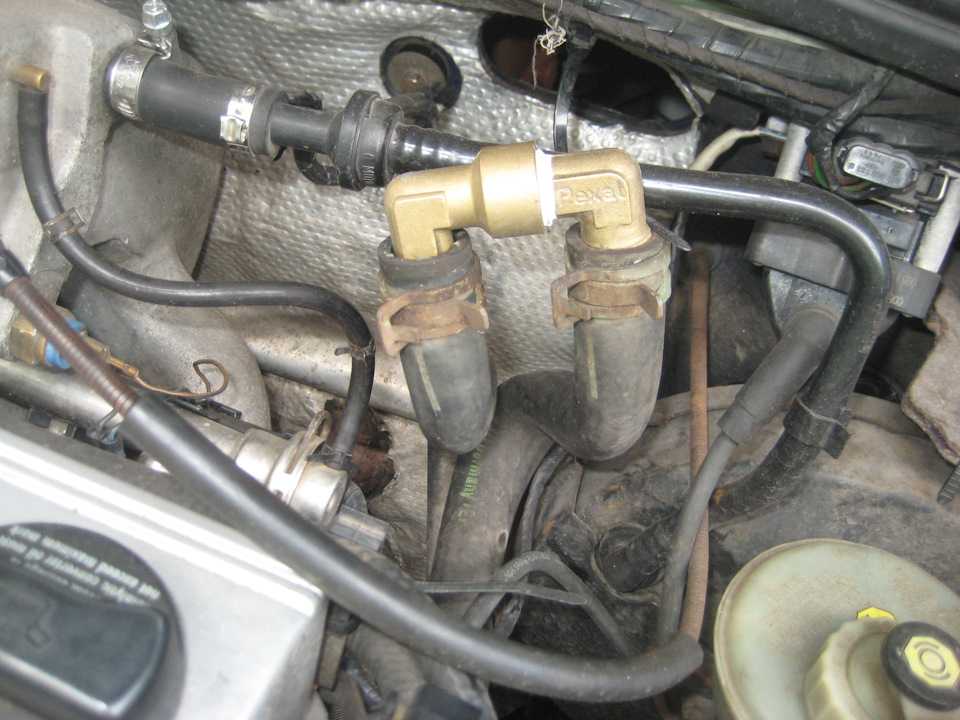

Полный размердва сантехнических уголка и всё можно пользовать авто…

Продолжение следует…Всё что изложено в данном посте не должно восприниматься как руководство к действии и представлено в ознакомительных целях.Данные работы должны проводиться квалифицированными специалистами в сертифицированных СТО. Автор не несёт ответственности за Ваши действия и их последствия.Всем БОБРА!

Как Снять Радиатор Печки Volkswagen Passat B3

Volkswagen. новости, обзоры и тест-драйвы, ремонт

Есть необходимость ремонта Volkswagen Passat B3 снимите плиту радиатора для его будущей службы. Хотя чистка этого элемента радиатора даже не критична, забывать об этом, конечно же, бесполезно. Долгая зима быстро покажет всю ценность рабочей печи с безупречным радиатором, который действительно соответствует ее назначению.

Простая задача демонтажа радиатора. проблема для неопытного автомеханика. Эта статья и видео, объясняющие, как устранить неполадки и выполнить следующие шаги, помогут вам снимите плиту радиатора для Volkswagen Passat B3. Следуя инструкциям, вы можете справиться с этой задачей без особых усилий.

Последовательность

В большинстве случаев необходимо отключить систему охлаждения, отсоединив провод от отрицательной батареи. Это предотвратит возможность неожиданного поломки и поражения электрическим током. Следующий шаг. слить антифриз

Это необходимо делать очень осторожно, если система все еще включена, чтобы предохранительный антифриз не слетел под давлением, из-за чего одежда и покрытия автомобиля стали непригодными для использования

Замена печки радиатора от «И» перед «я»

Становится плохо печь? Что мне делать? Засорение может быть одной из причин радиатор обогреватель! На Фольксвагене пассат.

Необходимо следующее взлетать обработайте и снимите решетку воздуховода. Снимаем пластиковые детали салона в следующем порядке: обшивка панели приборов, полка для одежды, перчатки. Открутив все винты и отсоединив разъемы, мы можем снять выключатели рулевой колонки.

Мы снимаем облицовку с ручки коробки передач и задействуем ручник, чтобы отодвинуть его накладку. После откручивания крепления снимите бороду и отсоедините прикуриватель. Далее снимаем ручку предыдущего угла впрыска и откручиваем остатки торпеды. Снимаем боковые воздуховоды и просверливаем заклепку, крепящую торпеду. Сняв торпеду, мы наконец-то получили доступ к печи.

Volkswagen Passat B3 Радиатор Печки

Чтобы получить доступ к радиатору печи, необходимо сначала снять защитную решетку. Затем шланги снимаются и вентилятор отключается. Откручиваем оставшиеся крепления печь, мы можем удалить сам радиатор.

Обслуживание и сборка

Смотреть визуально радиатор Печи Volkswagen Passat B3 следует отремонтировать, а затем промыть водой. Если радиатор поврежден, его должен отремонтировать квалифицированный обслуживающий персонал. Попытки самовосстановления повреждений могут прекратиться в самый неудачный момент. Если радиатор не поврежден, очистите наружную поверхность радиатора от любых загрязнений.

Как поменять ОЖ?

Замена охлаждающей жидкости должна выполняться на холодном двигателе. Антифриз является ядовитой жидкостью, поэтому с ним следует быт очень аккуратным

Важно исключить попадание жидкости на кожу, одежду, лакокрасочные покрытия. Если это произошло, антифриз нужно смыть обильным количеством воды

Как слить?

Перед тем, как слить ОЖ, в первую очередь откручивают крышку на расширительном бачке. При этом следует соблюдать технику безопасности, так как из бака выходит горячий пар. Во избежание ожогов при откручивании горловину можно накрыть ветошью. Крышку медленно поворачивают против часовой стрелки, пока не послышится шипение. Когда давление упадет, крышку откручивают полностью. Если на двигателе есть защита, ее нужно снять. В районе помпы под автомобилем устанавливают емкость для сливаемой жидкости.

Если на авто установлен усилитель управления рулевого, то сначала снимают приводной ремень со шкива насоса. Потом слегка откручивают болты, удерживающие кронштейн насоса, затем поворачивают его наверх, чтобы были доступны шланги термостата и насоса охлаждающей системы.

Самым нижним элементом системы охлаждения является помпа. К ней присоединены три шланга.

Три шланга системы охлаждения

Средний шланг слишком короткий, снять его трудно, не повредив, поэтому его не трогают. Сначала снимаются хомуты с верхнего шланга, чтобы его отсоединить и слить ОЖ. Затем отсоединяется нижний шланг, идущий к радиатору, сливается оставшийся антифриз. Снимают фланец термостата и сам термостат, чтобы слить ОЖ из блока цилиндров.

Таким образом, из системы сливается большая часть жидкости. Часть жидкости остается в радиаторе отопления. Чтобы от нее избавиться, снимают нижний шланг с радиатора, надевают шланг подходящего диаметра и дуют в него. Таким образом, выходит оставшийся антифриз из радиатора и среднего шланга помпы, который не откручивали.

Закончив промывку, все шланги надо присоединить в обратном порядке и установить термостат с новой уплотнительной резинкой. При установке шлангов на помпу следует почистить ее отводы, если на них есть отложения. При необходимости устанавливают новый датчик температуры для Фольксвагена Пассат б3, их нужно два.

Хомуты должны быть установлены на те же места. Насос рулевого усилителя управления вместе с кронштейном и приводным ремнем устанавливают после того, как в систему будет залита новая ОЖ.

Если пренебрегали заменой ОЖ, то система охлаждения будет работать неэффективно из-за плохой проходимости каналов, забитых осадками и ржавчиной. Поэтому желательно перед заливкой новой жидкости промыть систему. Для промывки заливается либо чистая, либо дистиллированная вода. Промывку двигателя и радиатора выполняют отдельно.

Как залить?

Перед заливкой следует приготовить охлаждающую жидкость. Для этого антифриз разбавляют с чистой или дистиллированной водой примерно 50/50. Содержание антифриза не должно быть менее 40%. Прежде, чем заливать ОЖ, необходимо проверить целостность шланг и качество затяжки хомутов. Если все в порядке, систему охлаждения заполняют новой охлаждающей жидкостью. Заливать следует медленно, чтобы не возникло пузырьков воздуха. Жидкость следует лить до уровня чуть ниже максимума.

Расширительный бачок в Фольксвагене Пассат

После того, как будет выполнена замена, необходимо проверить герметичность соединения термостата с насосом охлаждения, шлагов с радиатором и помпой. Места, в которых возможны утечки антифриза, определяются по наличию белого налета. Наличие трещин и эластичность рукавов проверяется путем их сжимания и перегибания.

Затем устанавливают насос усилителя рулевого управления и ремень приводной. Закручивают крышку на расширительном бачке. После этого следует запустить двигатель и дать ему поработать некоторое время в режиме холостого хода на ускоренных оборотах. Как только датчик температуры даст сигнал вентилятору, и он включится, следует заглушить мотор и проверить уровень ОЖ в бачке. При рабочей температуре уровень ОЖ должен немного не доходить до максимума.

После выключения вентилятора следует выгнать воздух из радиатора отопления. Для этого добавляются обороты до средних, в таком режиме двигатель должен поработать две минуты. Когда двигатель остынет, уровень снова проверяется, он не должен опускаться ниже минимума. Если все правильно выполнено, датчик температуры в рабочем режиме будет показывать температуру 80-90 градусов.
