Ремонт отопителя салона
Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.
Замена тросика печки
Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.
Замена блока управления отоплением салона
Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.
Замена патрубков печки
Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:
Видео: демонтаж патрубков печки на «Ниве Шевроле»

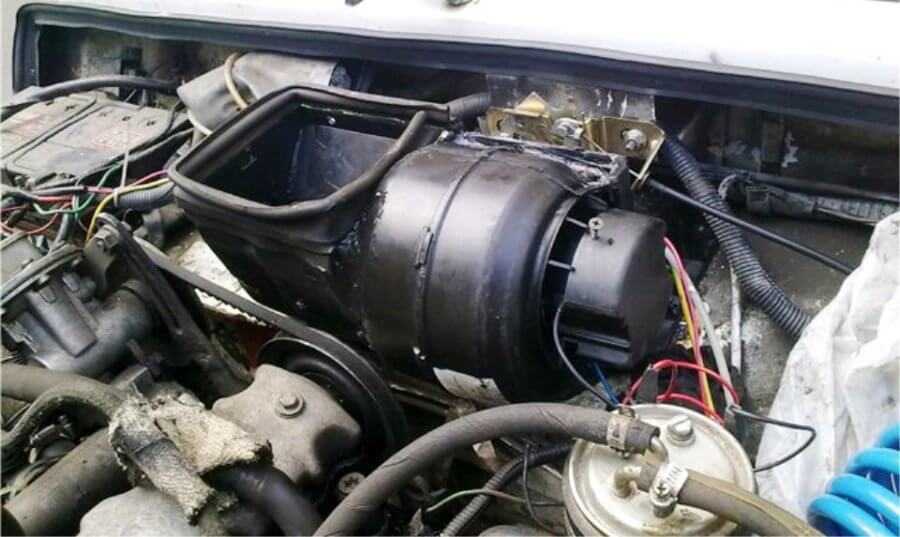

Замена вентилятора печки
Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.
Перед снятием электродвигателя печки нужно убедиться в его неисправности
Наиболее часто встречаются следующие причины его выхода из строя:
В любой из перечисленных ситуаций электродвигатель потребуется снять.
Ремонт вентилятора системы отопления
Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.
Электромотор отопителя может не работать из-за внутренних загрязнений
Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.
Причиной выхода из строя электродвигателя может стать выработка щеток или якоря
Электродвигатель чистится и устанавливается на место или меняется на новый.
Ремонт радиатора печки
Основные признаки неисправности радиатора печки следующие:
При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.
При выходе из строя радиатора печки обычно производится его замена
Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.
Видео: замена радиатора системы отопления
Ремонт и замена крана печки
Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.
При выходе из строя кран печки меняется на новый
Замена крана производится следующим образом:
При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.
Кондиционер Нивы Шевроле и его ремонт
Потеря хладагента
Если отработанный воздух не выйдет в течение длительного времени, возможно, что хладагент должен быть пополнен. Также это может свидетельствовать о наличии утечки в системе. Проблемы с хладагентом являются основной причиной неэффективного кондиционирования. Хладагент в системе кондиционирования должен время от времени заменяться
Стоит принять во внимание, что его количество уменьшается примерно на 15% в год
Поврежденный компрессор
Компрессор выполняет крайне тяжелую работу и нагревается из-за высокого давления, которое он должен генерировать. Громкие удары или «визг» в сочетании с отсутствием охлаждения обычно свидетельствуют о проблемах с компрессором. Компрессор должен быть отремонтирован как можно скорее для предотвращения дальнейшего повреждения системы, что увеличит стоимость ремонта.
Наличие утечки хладагента
При наличии утечки хладагента в салоне также может отсутствовать охлаждение. Утечку стоит устранять как можно скорее, так как «сухая» система кондиционирования воздуха может быстро выйти из строя.
Неисправный конденсатор
Если система кондиционирования перестает работать, виной тому может быть неисправный конденсатор. Как правило, есть две причины, по которым конденсатор не работает. Первая — утечка, которая может возникнуть во многих каналах в конденсаторе. Такая утечка может быть обычным результатом износа. К сожалению, этот конденсатор необходимо заменить. Второй причиной выхода из строя конденсатора может являться его засорение. Металлические частицы из компрессора могут попасть в конденсатор, забивая его. В таком случае конденсатор необходимо заменить на новый.
Сбой вентилятора конденсатора
Вентилятор конденсатора Нивы охлаждает нагретый конденсатор. Если это не удастся, система не сможет охладить воздух. Недостаточное охлаждение салона или полное его исчезновение могут быть вызваны неисправностью вентилятора.
Клапан низкого давления
Он отвечает за предотвращение включения компрессора, если давление в системе слишком низкое. Данная неисправность прекратит возможность использования кондиционера Нивы.
Поврежденный нагнетатель или нагнетательный резистор
«Воздуходувка» отвечает за подачу воздуха внутрь салона. Если во время работы система генерирует нехарактерный шум или воздух не выходит из вентиляционных отверстий, это может свидетельствовать о повреждении нагнетателя или нагнетательного резистора. Также может оказаться, что вентилятор работает только с максимальной скоростью. В таком случае стоит проверить предохранители.
Поврежденный выключатель
Если кондиционер Нивы Шевроле работает с перерывами или для установки нужной температуры необходимо «комбинировать» различные кнопки, это может свидетельствовать о неисправности панели управления или выключателя.
Осушитель
Если кондиционер не выдувает охлажденный воздух, а влага накапливается на стекле, вероятно, необходимо заменить осушитель. Его следует заменить как можно скорее, прежде чем будут повреждены другие компоненты системы кондиционирования Нивы.
Перегоревший предохранитель
Кондиционер Нивы Шевроле оснащен множеством предохранителей. Если, по крайней мере, один из них сгорел, вся система перестанет работать.
Электросхема нива ответственная за оборудование, встроенного в передние двери
Далее представлена общая расшифровка электрооборудования дверей автомобиля Шевроле Нива, произведенных после 2009 года. Представленность основана на том, что обе стороны практически идентичны:
- 1/10 – концевые выключатели положения дверей;
- 2/11 – привод редукторов электро стеклоподъемника;
- 3/12 – штепсели приводов управления регуляторами положения зеркал заднего вида;
- 4/13 – редукторы блокировки дверных замков;
- 5/14 – стандартные клеммные колодки выводов динамиков штатного акустического модуля;
- 6/15 – приводы выключателей стеклоподъемников.
Двигатель ВАЗ 2123 — особенности
Двигатель ВАЗ 2123 для Нивы Шевроле получил множество изменений, которые в лучшую сторону влияют на его функциональные характеристики.
В отличие от моделей предшественников он имеет иное расположение генератора. Он теперь находится сверху.
1 — поддон картера; 2 — крышка коренного подшипника; 3 — крышка шатуна; 4 — коленчатый вал; 5 — шатун; 6 — поршень; 7 — поршневые кольца; 8 — клапан; 9 — направляющая втулка клапана; 10 — клапанные пружины; 11 — тарелка; 12 — распределительный вал; 13 — крышка головки блока цилиндров; 14 — рычаг клапана; 15 — гидроопора; 16 — головка блока цилиндров; 17 — свеча зажигания; 18 — прокладка головки блока цилиндров; 19 — кронштейн генератора; 20 — блок цилиндров; 21 — фиксатор шестерни масляного насоса; 22 — шестерня масляного насоса; 23 — кронштейн масляного фильтра; 24 — прокладка поддона картера; 25 — масляный насос
В основе нового блока цилиндров лежит старый, но несмотря на это он имеет свою собственную маркировку. Главное изменение затронуло способ крепления масляного фильтра. В старых моделях он вкручивался напрямую в блок, теперь же для соединения используется специальный кронштейн. Он выполняет еще одну функцию — является опорой для крепления насоса ГУР.
Маховик получил увеличенный диаметр, вследствие чего его рабочая поверхность стала составлять 215 мм.
Установлена новая помпа, внутри которой размещается роликовый подшипник. В отличие от старого шарикового, новый тип подшипника имеет увеличенный ресурс.
Водяной насос, насос ГУР и генератор приводятся в действие от шкива, установленного на коленчатом валу. Система предусматривает натяжной и поддерживающий ролики. Сами шкивы сделаны по особой конструкции, подогнанной под профиль ремня.
1 — натяжной ролик ремня привода компрессора кондиционера; 2 — ремень привода компрессора кондиционера; 3 — муфта компрессора кондиционера; 4 — термостат; 5 — дроссельный узел; 6 — отводящий патрубок рубашки охлаждения; 7 — шкив насоса охлаждающей жидкости; 8 — датчик фаз; 9 — натяжной ролик ремня привода вспомогательных агрегатов; 10 — головка блока цилиндров; 11 — генератор; 12 — шкив насоса гидроусилителя рулевого управления; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — блок цилиндров; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — шкив привода вспомогательных агрегатов; 18 — шкив привода компрессора кондиционера; 19 — поддон картера; опора силового агрегата; выпускной коллектор; ресивер; крышка головки блока цилиндров;
Изменения коснулись и конструкции моторного отсека. Редуктор переднего моста теперь не крепится к двигателю. Это потребовало изменений внутреннего подкапотного пространства.
В двигатель ВАЗ 2123 ставится новая система забора воздуха. Объем ее корпуса существенно увеличился из-за возросшего в размерах воздушного фильтра, который теперь можно реже менять.
Управление двигателем осуществляют также новые контроллеры. В зависимости от модификаций могут устанавливаться контроллеры BOSCH или ЯНВАРЬ.
Проверяем и устанавливаем ремень кондиционера и ремень генератора нива шевроле
С момента появления и на момент написания статьи все автомобили Шевроле Нива комплектовались единственной моделью двигателя – 2123. Данный мотор отличается простотой обслуживания, практически все элементы на нем можно поменять самостоятельно при наличии минимального набора инструментов.
А еще интересно: Тюнинг Нивы 4х4 своими руками: обновление салона Лады Ваз-2121
Особенно легко регулируются ременные приводы. Они установлены на генератор и другие вспомогательные элементы двигателя, такие как кондиционер.
Большинство из них можно поменять независимо друг от друга, поэтому ремень генератора Нива Шевроле с кондиционером меняется так же легко, как и на более простой версии.
Чтобы поменять приводной ремень, в первую очередь автомобиль нужно загнать на эстакаду или на яму:
- Используя гаечный ключ на 13, в первую очередь необходимо открутить четыре болтика, которые фиксируют защиту поддона. Демонтируйте ее.
- При помощи ключа на 8 (удобнее использовать головку), необходимо выкрутить пять саморезов и произвести демонтаж переднего брызговика.
- Чтобы проверить, насколько качественно натянут ремень, необходимо нажать посредине него пальцем, между коленвалом и шкивом компрессорного устройства. Если усилие будет составлять около 10 кгс, то ремешок должен прогнуться не более, чем на 8 мм. Менять приводной ремень необходимо в том случае, если на нем появились следы износа, в частности, трещины, разрывы, либо расслоения или другие повреждения. Чтобы поменять ремень, необходимо сначала ослабить затяжку винтов, которые фиксируют кронштейн натяжного ролика. Ослабление натяжки осуществляется путем вращения регулировочного винта в обратную сторону, против часовой стрелки.
- Выполнив эти действия, ремень можно демонтировать с натяжного ролика, а также шкивов коленвала и компрессорного узла.
- Устанавливать новый ремешок следует в обратном снятию порядке. При этом учтите, что на Шевроле Нива используются четырехручейковые ремешки, их длина должна составлять 81 см. На шкив компрессорного узла ремешок следует установить таким образом, чтобы он находился ближе к внутренней стороне устройства. После того, как ремешок будет установлен, необходимо произвести регулировку его натяжения.
Chevrolet niva | снятие и установка датчиков кондиционера | шевроле нива
Снятие и установка датчиков кондиционера
Датчики обеспечивают работу автоматической системы управления кондиционером.
Датчик влажности воздуха
Снятие
|
Установка
Установка выполняется в последовательности, обратной снятию. При этом датчик должен отчётливо зафиксироваться.
Многофункциональный датчик
Кондиционер с автоматикой комфорта
Датчик установлен под водосборником, глядя по направлению движения, слева рядом с каналом впуска воздуха.
Снятие
|
Установка
Установка выполняется в последовательности, обратной снятию. При этом датчик должен отчётливо зафиксироваться.
Солнечный датчик
Кондиционер с автоматикой комфорта
Снятие
|
Установка
Установка выполняется в последовательности, обратной снятию. При этом датчик должен отчётливо зафиксироваться.
Замена резистора
Убедившись, что предохранитель исправен, предпринимаем действия по устранению неполадки: теперь уже ясно – все дело в резисторе. Его замена на новый не так уж сложна, просто расположение данной детали создает некоторые трудности – добраться до него довольно проблематично.
Чтобы решить проблему
, достаточно ослабить крепление бардачка и немного выдвинуть его (полностью снимать не нужно). Сразу предупредим: свободное пространство ограничено, поэтому лучше всего подойдет небольшая отвертка с фигурной (крестовой) головкой.
Добравшись до резистора, отключаем его (выдергиваем клемму), после чего откручиваем крепежный саморез. На место вышедшего из строя резистора устанавливаем новый, и производим вышеописанные действия в обратном порядке. На этом ремонт можно считать завершенным. Естественно, перед началом сборки проверяем печку на работоспособность.
Замена регулятора печки нива шевроле
Блок снимаем для замены вышедших из строя тяг привода заслонок и лампочек подсветки.
Отсоединяем минусовую клемму аккумулятора.
Потянув, снимаем ручку регулятора температуры воздуха.
Также снимаем ручки регулятора распределения потока воздуха и переключателя режимов работы вентилятора.
Поддеваем отверткой пластмассовую ручку
Снимаем ручку рычага управления рециркуляцией воздуха
Поддеваем отверткой облицовку блока
Снимаем облицовку и отворачиваем крестовой отверткой два самореза крепления блока
Выводим блок из панели приборов и отсоединяем колодку проводов от переключателя режимов работы вентилятора
Отсоединяем колодку проводов от патрона лампы подсветки блока
Поддеваем отверткой и снимаем скобу крепления оболочки тяги привода заслонки рециркуляции.
Поддеваем отверткой тягу от рычага привода рециркуляции
Отсоединяем тягу привода заслонки рециркуляции.
Также отсоединяем тяги от регулятора температуры и распределения потоков воздуха.
Для замены лампы подсветки пассатижами поворачиваем патрон лампы против часовой лампы и вынимаем патрон с лампой из блока
Вынимаем лампу из патрона
Устанавливаем лампу и блок в обратной последовательности.
Печка является центральным элементом системы отопления салона любого автомобиля. Любая её неисправность, особенно в холодное время года, приводит к весьма неприятным ощущениям. Хорошо работающая печка является залогом комфортного климата в салоне автомобиля.
Система охлаждения и кондиционер Нивы Шевроле
В системе охлаждения используются компрессор, конденсатор, испаритель и расширительный клапан. Хладагент сжимается с помощью компрессора, что приводит к его переходу от жидкого к газообразному состоянию, одновременно повышая температуру. Нагретый газ охлаждается до состояния жидкости и переходит к расширительному клапану.
Когда жидкость проходит через расширительный клапан, он снова переходит в газообразное состояние, где он охлаждается испарителем. Затем воздуходувка подает охлажденный воздух прямо в салон автомобиля через вентиляционные отверстия. Кондиционирование Нивы также контролируется с помощью панели управления.
Неисправности системы охлаждения Нива Шевроле
В первую очередь, поломку можно определить, по температуре двигателя. Существенный перегрев или переохлаждение могут быть вызваны множеством факторов
В первую очередь следует обратить внимание на температурный порог, при котором включается вентилятор на радиаторе. При выходе из строя термостата будет существенная разница в температуре двигателя и радиатора
Так же необходимо проверить ремень, который приводит в движение насос.
Возможна разгерметизация системы вследствие повреждений расширительного бачка или клапане в его крышке. Это приведет к снижению давления в системе, антифриз будет закипать при более низкой температуре, но недостаточной, для включения вентилятора радиатора.
Внимание! Антифриз можно доливать только при выключенном и остывшем двигателе, поскольку горячий антифриз может выплеснуться, причинив сильные ожоги. Так же при этом увеличивается риск отравления парами, которые образуются в результате кипения антифриза
Если термостат заедает в открытом положении, возможна такая ситуация, когда при езде с высокой скоростью будет возникать переохлаждение двигателя. Так же это приводит к серьезным проблемам в зимнее время: двигатель не может прогреться до нужной температуры, ЭБУ увеличивает расход топлива для прогрева, на стенках цилиндров образуется большое количество нагара. Так же это способствует снижению вязкости масла, снижает ресурс катализатора.
В системе автомобиля имеются несколько систем одной из которых является система охлаждения Нива Шевроле. Она представляет собой замкнутую принудительно циркулирующую структуру. Которая состоит из:
- Радиатора
- Вентилятора и насоса
- Термостата
- Патрубков
- Расширительного бочка
- Датчика температур
- Помпа
Если какой-то из элементов выйдет из строя, то вся система охлаждения станет работать неэффективно.
Устройство мотора
Коротко про то как устроен двигатель ВАЗ 2123 Нивы Шевроле.
Цилиндры
Их объединили с верхней частью картера. Как и у большинства двигателей компании ВАЗ, у данного силового агрегата цилиндры работают по схеме 1-3-4-2. Нижняя часть блока цилиндров сопряжена на пяти опорах с коленчатым валом.
1 — натяжной ролик ремня привода компрессора кондиционера; 2 — ремень привода компрессора кондиционера; 3 — муфта компрессора кондиционера; 4 — термостат; 5 — дроссельный узел; 6 — отводящий патрубок рубашки охлаждения; 7 — шкив насоса охлаждающей жидкости; 8 — датчик фаз; 9 — натяжной ролик ремня привода вспомогательных агрегатов; 10 — головка блока цилиндров; 11 — генератор; 12 — шкив насоса гидроусилителя рулевого управления; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — блок цилиндров; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — шкив привода вспомогательных агрегатов; 18 — шкив привода компрессора кондиционера; 19 — поддон картера; опора силового агрегата; выпускной коллектор; ресивер; крышка головки блока цилиндров;
Коленчатый вал
Пятиопорный. Отлит из чугуна. При необходимости можно произвести перешлифовку шеек с уменьшением диаметра на 0,25; 0,50; 0,75 и 1 мм.
Выпускные клапаны
Сварены из двух частей. Одна из сплава хрома, никеля и молибдена, а другая из многокомпонентной стали. Рабочая температура выпускных клапанов составляет 700-900 градусов, так как при работе мотора происходит их нагрев переработавшими газами. Чтобы они выдерживали такие температуры, на них наносится специальный жаростойкий сплав.
Впускные клапаны
Их стержни обработаны азотом и закалены под воздействием тока высокой частоты. Этого достаточно, чтобы выдерживать рабочие температуры в 350-500 градусов.
Поршни
В двигатель ВАЗ 2123 установлены отлитые из сплава алюминия поршни. На них нанесен слой олова для того, чтобы процесс обкатки автомобиля проходил быстрее. Рабочий ход поршня равен 80 мм, а сам он имеет в диаметре 82 мм. Степень сжатия находится на отметке 9,3 атмосферы.
Распределительный вал
Отливается из чугуна и устанавливается в съемном корпусе из алюминия. Его вращение совершается роликовой однорядной цепью.
Она растягивается натяжителем пружинно-гидравлической схемы. Его размеры существенно возросли. До момента запуска двигателя натяжение совершается пружиной, а при его работе обеспечивается давлением масла.
Крепится к самому блоку на 11 болтов. Центровка производится при мощи двух втулок.
Система вентиляции картера
Закрытая, а картерные газы отводятся через маслоотделитель во впускную трубу. Оттуда они переводятся в цилиндры и сгорают.
Описание силового агрегата
ВАЗ 2123 — силовой агрегат, устанавливаемый на Лада 4×4 является измененной, доработанной версией двигателя 21214 модели. Это всё тот же четырёхцилиндровый, бензиновый двигатель, с вертикальным расположением цилиндров и верхним размещением вала для распределения горючей смеси. Блок цилиндров используется от модели ВАЗ 21213, но он изменён и доработан, поэтому маркировка на моторе оригинальная. Именно в блоке кроются основные отличия 2123 двигателя. На новом моторе навесное оборудование крепится по иному, адаптация блока имеет существенные отличия.
Впускной тракт силового агрегата имеет другую форму, опоры ДВС расположены по-разному. На 21213 модели опоры установлены консольно. А на ВАЗ 2123 опоры размещены по центральной линии тяжести. Нумерация цилиндров на моторе Lada 4×4 начинается от передней части двигателя, там где расположен шкив коленвала. Внизу, на левой стороне ГБЦ отлита нумерация и порядок, в котором работают цилиндры — 1, 3, 4, 2.
Силовые агрегаты, производимые до 2003 г., имели расположение генератора внизу двигателя. На таких моторах применялось два ремня, для привода в работу навесного оборудования. После 2003 года, генератор перенесли на левую сторону ДВС, в верхнюю его часть. Эти изменения дали возможность использовать один ремень для привода всех навесных агрегатов. Маркировка ремня — 5РК1888.
На БЦ 2123 отверстия под навесное оборудования размещены по другому нежели на БЦ 21213. Чтобы закрепить насос гидроусилителя руля, был изобретён специальный кронштейн. Через этот кронштейн крепиться фильтр масляный. На предыдущей модели, масляный фильтр прикручивался напрямую к блоку цилиндров.
КШМ и группа поршней взяты с 21213 модели и доработка их не производилась.
Головка БЦ используется с ВАЗ 21214. Её маркировка 21214-1003015-30. Она имеет отверстие для возможности установки датчика, указывающего положение распределительного вала. Конструкция имеет возможность установки гидрокомпенсаторов INA. Распределительный вал позаимствован у 214 модели ДВС. На приводе ГРМ, используется такая же однорядная цепь. Для натяжки цепи, применён гидронатяжитель.
Помпа на двигателе ВАЗ 2123 имеет оригинальную конструкцию. Установленный внутри помпы двигателя 2123, роликовые подшипник, надёжнее шарикового подшипника, применяемого на других моделях ВАЗ. Помпа обычно является слабым местом. Но водяной насос 2123, с роликовыми подшипником, выходит из строя гораздо реже. Маховик установленный на двигателе 2123 имеет гораздо больший диаметр, нежели маховик на предшественнике ВАЗ 21214.
