Уаз патриот предохранители: месторасположение и назначение

Такие элементы, как предохранители УАЗ Патриот, являются важной составляющей электрической системы транспортного средства. Без их нормального функционирования эксплуатация электроприборов (включая и необходимое для езды на автомобиле оборудование) была бы сопряжена с рядом неприятностей

Без их нормального функционирования эксплуатация электроприборов (включая и необходимое для езды на автомобиле оборудование) была бы сопряжена с рядом неприятностей.

Таким образом, каждый автовладелец должен уметь найти блок предохранителей под капотом УАЗ Патриот, а также разбираться в схеме устройства.

Для чего они нужны

Как и в любом другом транспортном средстве, блок предохранителей УАЗ Патриот предназначен для продления срока службы электрической системы автомобиля. Все основные электроцепи защищены предохранителями с низкой температурой плавления. Это позволяет:

  • разделить цепи на две группы (управляющие и силовые);
  • предотвратить перегрузку электропроводки.

В результате, корректная работа предохранителей УАЗ Патриот позволит избежать серьезных проблем с электрооборудованием в случае скачков в системе. При повышении напряжения сгорит предохранитель, так что не будет доступа лишь к одной определенной опции. В ином случае под угрозой была бы вся электросистема.

Видео-обзор УАЗ Патриот предохранители:

Когда нужно менять предохранители

Как правило, большинство автовладельцев задаются вопросом о том, где находится блок предохранителей УАЗ Патриот под капотом, лишь в случае выхода из строя элемента. Основной симптом поломки – отсутствие отклика определенного электрооборудования транспортного средства.

Как правило, искать причину неисправности всех приборов стоит именно с блока предохранителей.

Где искать узел

Следует отметить, что для того, чтобы найти основной блок предохранителей на УАЗ Патриот, под капот лезть не нужно. В отечественном внедорожнике устройство расположено внутри салона, рядом с левым коленом водителя.

Там вы увидите крышку, за которой и находится элемент. Провести демонтаж крышки достаточно легко – нужно лишь повернуть фиксатор в сторону.

Есть и еще один монтажный блок. Он находится под капотом, на левой части брызговиков. Крышка тут открывается точно так же, как и в салонном блоке.

Особенности салонного блока

Основной блок находится именно в салоне. Там расположены плавкие предохранители и реле большинства систем транспортного средства. В том числе, сюда следует отнести систему внешнего освещения, прикуриватель, отопитель и стеклоподъемники. Разобраться с предназначением каждого конкретного элемента тут вам поможет схема предохранителей УАЗ Патриот:

№ устройства Сила тока, А Предназначение
1 10 Незадействованный элемент №1
2 20 №2
3 30 №3
4 5 Габаритные огни и освещение приборной панели
5 7,5 Ближний свет правой фары
6 10 Дальний свет правой фары
7 10 ПТФ правая фара
8 30 Привод люка и стеклоподъемников дверей
9 15 Розетка на 12 В
10 20 Звуковой сигнал и электрический привод боковых зеркал
11 20 Подогрев заднего стекла
12 20 Омыватель и очиститель стекол
13 20 №4
14 5 Габаритные огни и освещение номерного знака
15 7,5 Ближний свет левой фары
16 10 Дальний свет левой фары и лампа включения света
17 10 ПТФ левая фара
18 20 Привод блокирования дверей
19 10 Поворотные указатели и аварийка
20 7,5 Осветители салона, подкапотного пространства и стоп-сигнал
21 25 Прикуриватель и привод отопителя
22 10 Свет заднего хода
23 7,5 Задние ПТФ

ДТОЖ змз 406, 405 – грабли или опыт работы

С этими «подленькими» датчиками я столкнулся при следующих обстоятельствах. Приехала газель, на которой «заливало свечи» по утрам. Я в кавалерийской атаке, лихо, выставляю сбитый грм по меткам, меняю свечи, ДТОЖ — двигатель работает на горячую значительно лучше. А машину по утрам не завести. Свечи мокрые как лягушки. Знакомый диагност дает совет: зайди в магазин и возьми сразу 4-5 ДТОЖ змз 406, 405 и далее по анекдоту…спокойно спускаемся с горы и имеем все стадо. С КАЖДЫМ датчиком приходилось подключать диагностический компьютер и глядеть чего он изволит показывать. Показания в момент запуска были от -20 до +30 (на дворе середина лета). Естественно, что мозги получив такую информацию, начинали «давать бензин на прогрев» и все заливало. Из четырех ДТОЖ змз 406, более-менее адекватным был только один.

Наиболее частые причины отказа электрической части автомобиля:

  • механические повреждения электропроводки (обрыв цепи, замыкания, износ клемм и прочее);
  • отказ датчиков и узлов вследствие попадания влаги, процессов коррозии;
  • неисправность узлов контроля и блоков управления;
  • выход из строя осветительного оборудования, предохранителей, реле;
  • сбои в работе электронных блоков;
  • проблемы в работе стартера, генератора, коррозия клемм аккумуляторной батареи.

В модельном ряду УАЗ Патриот представлены автомобили с двигателями, выполненными по стандартам Евро 2 (до 2007 года), Евро 3 (выпуск с 2007 по 2021 год) и Евро 4 (после 2013 года). Схема электрооборудования УАЗ Патриот для каждой модификации имеет свои особенности, связанные с устройством системы управления двигателем, применением различных электронных блоков и другого оборудования. Так, автомобили до 2012 года выпуска комплектовались словенскими монтажными блоками реле и предохранителей. Они имеют неразборную конструкцию, и теоретически не подлежат ремонту, если имеют внутреннюю неисправность (оплавленные проводники, разрушенные контакты и др.) Практически такие проблемы также решаются, но только опытными мастерами и с применением оригинальных методов. С 2012 года автомобили Патриот комплектуются разборным монтажным блоком реле и предохранителей (аналогично ВАЗ), что существенно упрощает процесс ремонта этого узла. Турбодизельные двигатели автомобилей УАЗ Патриот, которые начали устанавливать на серийные автомобили с 2012 года, соответствуют стандарту Евро 4. Выполнение высоких требований экологичности потребовало усложнения схемотехнических решений электрооборудования автомобилей. В состав дополнительной комплектации автомобилей входит «зимний пакет», который включает следующее электрооборудование:

  • электроподогрев лобового стекла;
  • дополнительный электрический отопитель салона;
  • подогрев заднего ряда сидений;
  • аккумулятор высокой емкости.

Для проведения оперативного и качественного ремонта электрооборудования автомобиля необходимо внимательно изучить принципиальную электрическую схему, соответствующую году выпуска авто.

Замена датчиков давления масла своими руками

Чтобы облегчить доступ к датчикам давления масла может потребоваться демонтаж каких-то дополнительных деталей, определяемых конструкцией модели автомобиля и двигателя. Например, инструкция на УАЗ-3151 рекомендует предварительно снять передний брызговик двигателя.

Википедия

https://ru.wikipedia.org/

Для замены датчиков понадобится штатный набор инструментов автомобиля.

Перечень операций по замене контрольного датчика давления

Выключите зажигание, отключите аккумуляторную батарею от корпуса.
Снимите мешающие доступу детали.
Отверните винт крепления и освободите датчик от проводки. Используя отвёртку, выверните винт крепления сверху датчика

Ключом отверните датчик и демонтируйте. Шлицы для ключа на 17 находятся под корпусом датчика. Отверните датчик ключом и снимите его

Установите исправный датчик. Заверните прибор рукой и слегка подтяните ключом, не допуская значительных усилий.
Подключите датчик к проводке, закрепите наконечник винтом.
Подключите аккумуляторную батарею, запустите двигатель, оцените работоспособность.
Проверьте, нет ли подтекания масла

При необходимости осторожно подтяните резьбовое соединение.

Видео: замена контрольного датчика давления масла

  1. Выключите зажигание, отключите аккумуляторную батарею от корпуса автомобиля.
  2. Освободите доступ к датчику, сняв мешающие детали, если они есть.
  3. Разомкните разъём, и отключите наконечник провода аварийного датчика от проводки.
  4. Удерживая штуцер датчика ключом на 19, ключом на 22 отверните датчик и снимите его.
  5. Отверните крепёжный винт и снимите провод с датчика.
  6. Установите новый датчик в обратной последовательности и подключите его к проводке.
  7. Включите аккумулятор, запустите двигатель, оцените работоспособность датчика.
  8. Осмотрите датчик визуально. Если заметны подтекания масла, слегка подтяните резьбовое соединение.

Схема электрооборудования автомобиля УАЗ-31512 | AUTOFIZIK.RU / авторемонт

1 — передний фонарь;2 — фара;3 — звуковой сигнал;

4 — соединительная колодка; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота; 12 — свечи зажигания; 13 — катушка зажигания; 14 — реле стартера; 15 — стартер; 16 — датчик-распределитель зажигания; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — электроомыватель ветрового стекла; 20 — стеклоочиститель; 21 — выключатель «массы»; 22 — розетка переносной лампы; 23 — аварийный вибратор; 24 — блок предохранителей; 25 — датчик указателя давления масла; 26 — датчик температуры охлаждающей жидкости; 27 — датчик сигнальной лампы перегрева охлаждающей жидкости; 28 — датчик сигнальной лампы аварийного давления масла; 29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов; 30 — выключатель сигнальной лампы стояночного тормоза; 31 — выключатель сигнала торможения; 32 — регулятор напряжения*; 33 — ножной переключатель света; 34 — сигнальная лампа стояночного тормоза; 35 — сигнальная лампа указателей поворота; 36 — сигнальная лампа аварийного состояния гидропривода тормозов; 37 — выключатель звукового сигнала; 38 — микропереключатель карбюратора; 39 — электромагнитный клапан системы ЭПХХ; 40 — блок системы ЭПХХ; 41 — выключатель стеклоочистителя и омывателя ветрового стекла; 42 — спидометр; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — амперметр; 51 — сигнальная лампа дальнего света фар; 52 — плафон освещения салона; 53 — выключатель плафона освещения салона; 54 — переключатель указателей поворота; 55 — датчик указателя уровня топлива; 56 — тепловой (биметаллический) предохранитель; 57 — переключатель датчиков топливных баков; 58 — выключатель зажигания; 59 — выключатель света заднего хода; 60 — задний фонарь; 61 — розетка прицепа**; 62 — фонарь света заднего хода; 63 — фонарь освещения номерного знака.

Как самостоятельно заменить датчики температуры на автомобиле УАЗ Патриот

Подготовительный этап:

  • Рожковой ключ на «19»;
  • Ветошь;
  • Дополнительное освещение по мере необходимости;
  • Новый «измерительный прибор».

Пошаговая инструкция по замене датчика своими силами:

  • Устанавливаем УАЗ Патриот в периметр ремонтной зоны;
  • Глушим двигатель, открываем капот;
  • Блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
  • Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
  • Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Активируем зажигание, проверяем функциональность датчика. Доливаем недостающее количество антифриза по мере необходимости.

Конструкция изделия

На Патриоте устанавливается много разных датчиков, одним из которых является устройство для выявления температуры окружающего воздуха. Это устройство представлено термистором — полупроводниковый резистор, который в зависимости от температуры, изменяет свое сопротивление. Как только температурное значение возрастает, сопротивление резистора снижается, а при уменьшении показателей увеличивается величина сопротивления.

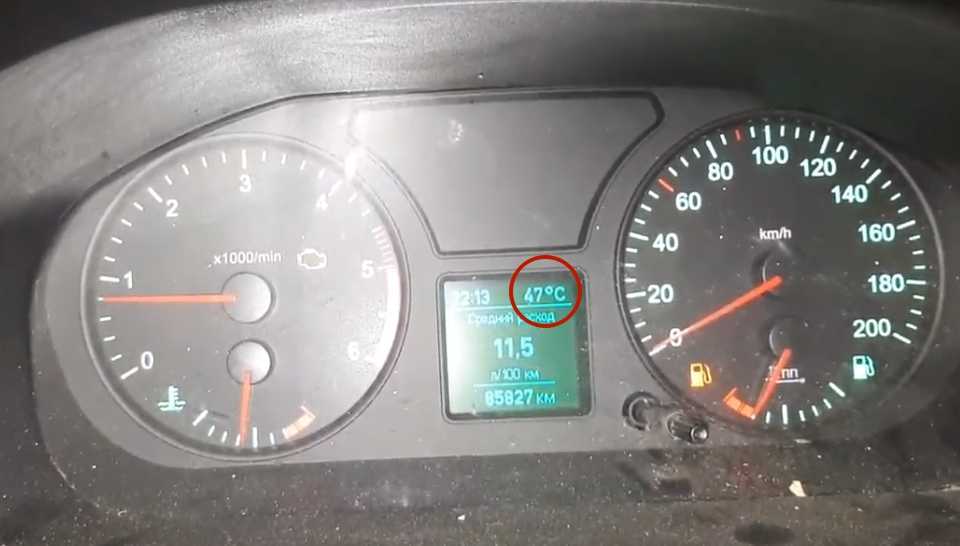

Датчик температуры окружающего воздуха соединен с ЭБУ, с которого на устройство подается питание величиной 5В. В зависимости от температуры воздуха, происходит увеличение или снижение величины сопротивления. В итоге начинает колебаться напряжения, по величине отклонения которого происходит определение температурного значения, и выведение значения в цифровом виде на панель приборов.

Виды неисправностей

Рассматриваемые устройства рано или поздно выходят из строя, что вызывает не совсем приятные ощущения. Датчики температуры воздуха имеют два вида поломок:

  • Неисправность ДТВ — это когда устройство начинает отображать неправильные данные. Определить такую поломку не трудно, так как для этого достаточно сверить показания ртутного или спиртового термометра со значением на панели приборов. Если значение воздуха составляет 15-20 градусов, а прибор показывает 40-50 градусов, то это говорит о неисправности самого термистора.
  • Неисправности системы питания — как уже говорилось, на датчик подается напряжение величиной 5В. На основании изменения напряжения посредством алгоритма просчитывается температура, которая выводится на панель приборов. В случае повреждения питающего провода, устройство вовсе не будет функционировать.

Датчики внешней температуры на УАЗ Патриот ломаются достаточно часто и быстро. Зачастую причиной тому является заводской брак термисторов. В любом случае, если возникла неисправность устройства, то ее необходимо устранить. Как это сделать на автомобиле УАЗ Патриот, рассмотрим подробно.

Расположение ДТВ на Патриоте

Часто владельцы Патриотов задаются вопросом о том, где же находится датчик температуры окружающего воздуха. В автомобилях УАЗ Патриот 2015-2017 года выпуска ДТВ устанавливаются под пластиковой накладкой правого порога ближе к задней части.

На Патриотах до 2015 года ДТВ устанавливались в конструкции передних бамперов, однако тепло от двигателя способствовало тому, что элемент показывал неверные данные. В итоге производителем перемещен элемент в конструкцию правого бокового порога. Если обнаруживается неисправная работа рассматриваемого устройства, то понадобится произвести его замену. Ремонту неисправный термистор не подлежит.

Снятие и замена

Зная расположение ДТВ, можно без особого труда заменить устройство. Менять датчик следует в случае, когда он неправильно показывает значения. В материале рассмотрим подробную инструкцию, как заменить датчик температуры воздуха на УАЗ Патриот. Для начала надо подготовить набор инструментов. Выяснив необходимость замены, приступаем к делу:

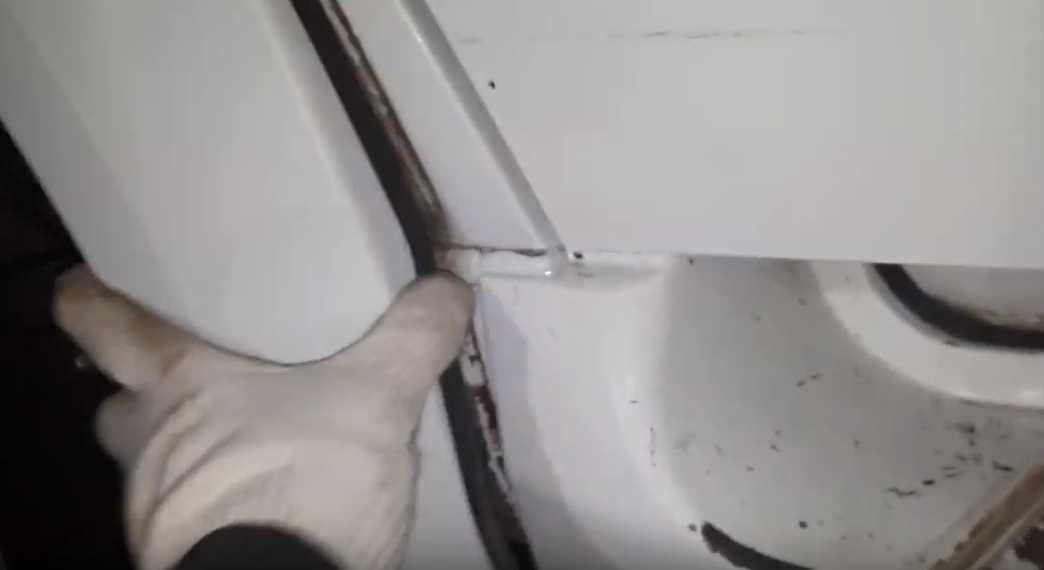

  1. Используя головку на «10», вывинчивается 4 гайки крепления пластиковой накладки правого порога.
  2. Накладка крепится еще и металлическими пистонами в количестве 5 штук.
  3. Под пластиковой накладкой необходимо удалить все засорения в виде пыли. Кстати, рекомендуется снимать пластиковую накладку регулярно, чтобы очистить поверхность.

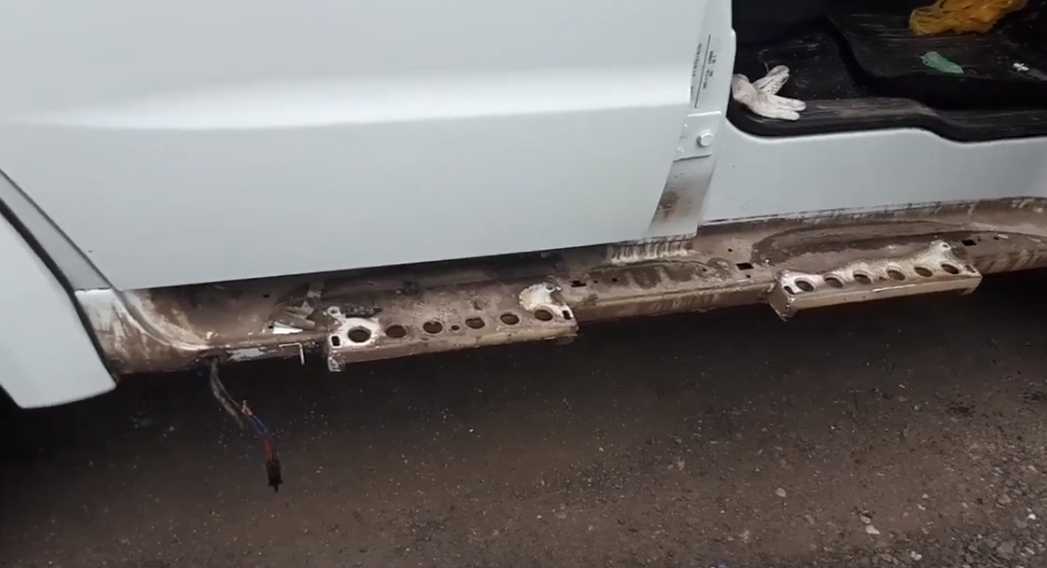

  4. На металлической части порога находится 4 болта на «8», которые также необходимо выкрутить, чтобы обеспечить доступ к ДТВ.
  5. Используя ключ на «8», осуществляется вывинчивание болтов.
  6. Чтобы обеспечить доступ к ДТВ, понадобится также выкрутить болты на «8», находящиеся под расширителями арок. Двумя болтами крепится передний, и двумя задний расширители.
  7. После этого можно демонтировать передний и задний расширители.
  8. После демонтажа открывается доступ к устройству.
  9. Этот элемент трудно не заметить, так как находится он прямо возле задней двери.
  10. Крепится элемент за счет пластикового фиксатора. Для его демонтажа первоначально необходимо разрезать клейкую ленту.
  11. Для замены устройства рекомендуем использовать ДТВ для ВАЗ-2115, который подходит к штатному разъему на УАЗ Патриот.
  12. Датчик устанавливается в гнездо, и крепится к порогу. Предварительно можно измерить сопротивление исправного и неисправного элементов, что позволит одновременно убедиться в неисправности штатного ДТВ.

Процесс сборки устанавливается в последовательности обратной снятию. После установки следует проверить исправность устройства. На этом процесс замены ДТВ на УАЗ Патриот завершен.

Загрузка…

Неисправности комбинации приборов УАЗ Патриот

Устройства и панель в целом доставляют неприятности владельцам не часто, т. к. достаточно надёжны и могут прослужить весь срок эксплуатации автомобиля. Но бывают случаи, когда приборная панель на УАЗ Патриот перестает функционировать.

Большинство приборов не работает

В этом случае освещение в салоне и снаружи не включается, индикаторы и сигнализаторы не загораются, стрелки-указатели не двигаются на приборах. Возможно, двигатель вовсе не получится запустить. У такой неисправности бывает две причины.

  1. Вышел из строя главный щиток (микросхема),
  2. Есть серьезные проблемы с электронным блоком управления (на панель приборов не выводятся данные датчиков).

Для устранения неисправности необходимо иметь навыки и знания по ремонту электрооборудования и электроники. А если их нет, лучше обратиться к специалистам, желательно высокой квалификации.

Подсветка не загорается

Для управления ею в автомобилях УАЗ Патриот используется специальный регулятор, представляющий собой конструктивно реостат. Чтобы обеспечить максимальную яркость подсветки щитка, следует перевести ползунок в самый верх. Подсветка может не работать чаще всего из-за вышедшего из строя предохранителя F. Но и в этом случае прежде чем поменять его, нужно устранить причину перегорания.

Второй распространенный фактор поломки регулятора: на контактах реостата часто образуется окисление, из-за чего не поступает напряжение. Иногда может не работать часть подсветки или несколько лампочек. В этом случае перегорели источники освещения. Чтобы устранить такие неисправности, следует полностью снять щиток и заменить перегоревшие элементы.

Датчики не работают

Нередко может возникнуть неисправность с показаниями приборов (спидометр, тахометр и др.), а именно с их отсутствием. Если не работают сразу все датчики на панели, причина может заключаться в неисправности электроники (ЭБУ). Если не действует один из указателей, следует искать причину в нужном узле. Например, не работает указатель температуры охлаждающей жидкости. Следует проверить на работоспособность датчик, измеряющий и передающий на приборную панель данные о текущей температуре.

Если приборы не действуют, а все индикаторы между тем работают исправно, то такие ситуации называют «зависанием» приборов, вызванным низким уровнем заряда аккумуляторной батареи. Наблюдается такая картина во время запуска мотора, обычно эти попытки безуспешны. Бортовой компьютер в таких случаях не может выявить сбоев и ошибок, следовательно, найти причину неполадок не в состоянии. Проблема решается просто: достаточно обесточить бортовую сеть автомобиля.

Сделать это можно несколькими доступными способами

Действия

Результаты

Самый простой – это снятие минусовой клеммы АКБ на одну или две минуты. Это приведет к обнулению показаний и перезагрузке ЭБУ с платой приборной панели.
Другой способ обесточивания несколько неудобен. Нужно вскрыть монтажный блок. Он находится рядом с аккумуляторной батареей. Затем надо вытащить предохранитель на 5 Ампер, он отвечает за подачу напряжения на комбинацию приборов. После нужно вставить предохранитель на место.
Третий способ ещё сложнее. Нужно отсоединить клеммные колодки от платы приборов. Но для этого необходимо ее демонтировать, что значительно усложняет процесс.

Если при переключении ключа зажигания в первое положение и затем после запуска двигателя загораются только индикаторы контрольных ламп (датчики и два небольших экрана не работают), причем не помогает и обесточивание системы путем снятия минусовой клеммы АКБ – в таком случае следует проводить тестирование для определения работоспособности электронной платы. Сделать это несложно. Нужно выключить зажигание, нажать и удерживать кнопку сброса показаний одометра, включить зажигание и отпустить кнопку.

Когда плата в исправном состоянии – запустится тест приборной панели, суть которого в том, что все стрелки начнут путь от начальной до конечной отметки и обратно. Так должно повториться три раза. Если во время теста одна или несколько стрелок неподвижны или движутся с зависанием – очевидно, имеются неполадки с монтажной платой.

Признаки неисправности датчики температуры ОЖ: топ распространенных причин

Данный элемент часто является головной болью водителей: если температура двигателя растет и мотор не охлаждается, то в первую очередь необходимо проверить функциональность датчика ТОЖ. Факторами, предшествующими поломку индикатора температуры антифриза в двигателе, являются:

  • Текст на бортовом компьютере автомобиля и загорание лампы контрольного чека на приборной панели;
  • Мигание контрольной лампы термодатчика на щитке приборной панели;
  • Проблемный запуск двигателя, несмотря на степень прогретости силового агрегата или температуры окружающей среды;
  • Резкое изменение выхлопных газов в двигателе;
  • Наличие трудностей при повторном запуске силового агрегата;
  • Самопроизвольное стопорение двигателя, независимо от уровня его нагрузки;
  • Увеличение расхода топлива.

Если на вашем автомобиле четко прослеживается одна или несколько проблем из списка, то рекомендуется в ближайшем времени произвести диагностику индикатора ТОЖ.

Для этого необходимо визуально осмотреть деталь, а также проверить узел с помощью мультиметра: стандартное напряжение индикатора должно составлять 1.5 В на холодном двигателе и 1.25 В – во время выхода силового агрегата на рабочую температуру. В других случаях данный элемент следует признать неисправным и готовиться к замене конструкционного узла.

Техническое обслуживание

Чтобы этот мотор исправно работал в радость своему владельцу, нужно регулярно проводить техническое обслуживание. Тогда, при выполнении этого условия двигатель будет обладать высокими качествами работы. Для этого агрегата нужно использовать только качественное топливо и смазочные материалы.

Ухаживать и обслуживать нужно все системы мотора и автомобиля. Лишь на таких условиях мотор прослужит долго и будет работать без поломок. Нужно регулярно проверять уровни масла, охлаждающей жидкости, натяжение ремней насоса охлаждения.

Чтобы двигатель работал надежно, обязательно нужно ухаживать за системой питания. Лишь при условии регулярного обслуживания можно добиться стабильной работы. Нужно быть уверенным, что все соединения топливопровода надежны, также нужно время от времени проводить очистку топливных форсунок.

Подведем итоги

В конце хочется отметить, что система охлаждения каждого без исключения автомобиля, для него крайне важна, причем, никакой нет разницы, бензиновый это, как 409 двигатель, или дизельный агрегат. Каждый мотор всегда будет нуждаться в отводе высокой температуры, дабы не заклинило «сердце» машины. Именно по этой причине все владельцы автомашин, в том числе и UAZ Patriot, активно должны следить за исправностью работы агрегата, чтобы не было допущено никаких сбоев. Иначе же, при возрастании температуры более 100-градусов, происходит несвоевременная остановка движка, и для него это фатально, и для водителя тоже.
