Рулевой механизм установлен на левом лонжероне и закреплен через кронштейн болтами и гайками

Как снять сошку с рулевого редуктора газели

Рулевой механизм установлен на левом лонжероне и закреплен через кронштейн болтами и гайками

Рулевые механизмы без гидроусилителя и с гидроусилителем снимают одинаково

Разница состоит в наличии у интегрального рулевого механизма двух шлангов гидросистемы.

И перед тем как снять рулевой механизм с гидроусилителем, нужно слить жидкость из системы гидроусилителя.

Отсоединяем от сошки рулевого механизма продольную рулевую тягу.

Головкой «на 17» с внутренней стороны лонжерона рамы отворачиваем болт крепления механизма к раме.

Со стороны моторного отсека накидным ключом «на 17» отворачиваем верхний болт крепления механизма

Отворачиваем нижний болт крепления механизма к кронштейну.

Верхний болт можно вынуть, только сняв кронштейн.

Головкой «на 36» отворачиваем и снимаем гайку крепления сошки

Помечаем зубилом положение сошки на валу и обрабатываем соединение проникающей жидкостью (керосином, WD-40 и т.п.).

Попеременно подтягивая болт съемника и нанося резкие удары по сошке через проставку, стягиваем сошку со шлицев вала

В шлицевом соединении выполнены четыре сдвоенных паза на валу

И выполнены четыре сдвоенных шлица в отверстии сошки

Перед разборкой механизма отворачиваем заливную пробку и сливаем масло в емкость (не менее 0,5 л)

Устанавливаем рулевой механизм в обратной последовательности, совместив сделанные метки и смазав шлицы сошки любой пластичной смазкой.

После установки заливаем трансмиссионное масло.

Источник

Ремонт автомобилей.информация.

Насос 1 служит для того, чтобы иметь возможность поддержания давления и обеспечения циркуляции рабочей жидкости по системе. Насос представляет собой механизм, который крепится к мотору автомобиля и приводится в действие посредством ременной передачи от коленчатого вала внедорожника. Начну по порядку. Стал обладателем Борисовского Гура на халяву. И как всегда бывает бесплатный сыр только в мышеловке. По началу всё было хорошо. А потом он потёк правда не сильно но всё равно не приятно.Течь наблюдалась с верхней крышки. Т.е. место выхода вала. Стал курить уазбуку и много других сайтов. Но ничего путного не нашёл как всегда. Решил самостоятельно заняться переборкой и устранением течи. Прикупил рем.комплект за 460рупий. Выбрал день и понеслась. Для начала снял стопор с верхней крышки. Потом снял верхнюю крышку и выбил сальник. При детальном осмотре сальника выяснилось что обжимная пружина сильно растянулась и тем самым не создавала нужного обжатия вала и скорее всего через него и сочилось.

Особо не фотал внутренности, не до этого было. Во время сборки только пару кадров рабочих щелкнул. Тут редуктор уже почти собран, осталось только второй подшипник поставить и все это дело отрегулировать.

Работоспособность ГУР в этом случае может полностью восстановиться. Если при проверке качества рабочей жидкости обнаружится, что она не соответствует стандарту, надо поменять ее на жидкость нужной марки.

В прошлые выходные дошли руки до рулевого редуктора. Ибо потел он давно и сильно, а в последнее время еще и люфт появился значительный. Вот насос теперь снова имеет состояние нового.Тем не менее пройдет еще достаточно много времени прежде,придется повторить данную процедуру снова! Смотреть видео урок самостоятельного ремонта насоса ГУР.

Вы можете продолжить задавать вопросы, давать ответы, комментировать и оценивать ответы других пользователей. Завтра (по московскому времени) вы снова сможете участвовать в выборе лучших ответов на вопросы.»,»124″:»Вопрос не найден»,»104″:»Выберите соответствующую категорию из списка»,»131″:»Ошибка закрытия сессии. Просьба повторить попытку выхода»,»181″:»Вопрос удален»,»234″:»Недостаточно баллов для отправки подарка»,»262″:»На вас часто жалуются, поэтому мы временно ограничили вам возможность задавать вопросы. Я пытался как то регулировать. Редуктор точно не снимал, ключ взял от болгарки вроде, подкрутил но вроде не сильно. Было очень давно. А на буханке бампер снять и попробывать.

Регулировка зацепления ролика с червяком

Регулировка зацепления ролика с червяком автомобилей семейства УАЗ-31512 проводите в следующем порядке:

  1. Установите рулевое колесо в положение, соответствующее движению автомобиля по прямой.
  2. Отсоедините рулевую тягу от сошки.
  3. Отверните гайку 33 (см. рис. 214) и снимите стопорную шайбу 34 с регулировочного винта 32.

Рис. 214. Рулевой Механизм автомобилей семейства УАЗ-31512: 1-картер; 2,39-втулки; 3-манжета; 4-сошка; 5-шайба; 6,33-гайки; 7-сальник; 8,14-подшипники; 9-пробка; 10-вал рулевого механизма; 11-червяк; 12-нижняя крышка; 13-регулировочные прокладки; 15-ось ролика; 16-ролик вала сошки; 17-вал сошки; 18-болты крепления картера; 19-шарнир; 20-стопорное кольцо; 21-защитная шайба; 22-пружина; 23-разжимное кольцо; 24-подшипники; 25-провод звукового сигнала; 26-контактная втулка; 27-винт; 28,29-пластмассовые втулки; 30-рулевое колесо; 31-рулевой вал; 32-регулировочный винт; 34-стопорная шайба; 35-штифт; 36-подшипник; 37-боковая крышка картера; 38-прокладка

Проворачивая регулировочный винт 32 по часовой стрелке, устраните зазор в зацеплении. Наденьте стопорную шайбу. Если отверстие в шайбе не совпадает со штифтом проверните регулировочный винт так, чтобы отверстие в шайбе совпало со штифтом. Наверните гайку 33 на регулировочный винт и, покачивая рукой рулевую сошку, проверьте отсутствие зазора в зацеплении. Проверьте усилие, необходимое для проворачивания рулевого колеса. Рулевое колесо должно свободно проворачиваться от среднего положения, соответствующего движению по прямой, при усилии 9-16 Н (0,9-1,6 кгс), приложенном к рулевому колесу.

При отсутствии специального приспособления для проверки усилия, необходимого для проворачивания рулевого колеса, используйте динамометр.

Особенности замены переднего лонжерона

Выделим несколько основных причин износа передней детали:

  • некачественное дорожное покрытие;
  • ослабление рулевого механизма, крепления подвески;
  • езда на высокой скорости по плохим дорогам

Существует определенный алгоритм действий при замене подобной запасной части:

  1. Силовой отверткой снимается дверь. Из салона вытаскивается шумоизолирующий материал, коврики.
  2. Снимается крыло, выполняется фиксация передней части кузова, а также переднего моста.
  3. Стягивается пружина, откручивается 3 болта с верхней шаровой опоры, выполняется демонтаж верхнего рычага.

Совет! Если не получается открутить болты (их заклинило), можно воспользоваться болгаркой.

  1. Далее выкручивается растяжка, с помощью которой крепится балка и передний лонжерон, отрезается брызговик двигателя с помощью болгарки.
  2. Передний лонжерон, разделенный на две части, отделяется от автомобильного кузова.
  3. Во всех местах крепления переднего лонжерона удаляется пыль, следы коррозии, затем выполняется фиксация новой детали.
  4. Брызговик автомобильного двигателя и нижняя часть свариваются, на место ставится крыло, крепится дверь.

Каждый автовладелец обязан знать, для чего предназначены передний и задний лонжероны в автомобиле. Подобная трубчатая конструкция с прямоугольным сечением принимает на себя основные нагрузки. Максимальные из них существуют у автомобильных лонжеронов, так как они связаны с тягой, подъемной силой. В старых моделях автомобилей, конструкторы использовали жесткие продольные рамы. Оценивая технические характеристики лонжерона, нужно отметить, что данная деталь для машины важна, и может оказать при деформации негативное влияние на основные характеристики автомобиля. Столкновения, сильные удары, приводят к деформации лонжеронов, появлению на них трещин.

Повреждения оказывают серьёзное влияние на целостность всего транспортного средства: основных агрегатных узлов, двигателя, подвески, дверей, крыльев, иных деталей. В случае повреждения крыла или двери автомобиля, деформированные задний и передний лонжероны, могут «поплыть», то есть нарушить геометрию всей подвески. Автомобиль перестает «слушаться» своего владельца, увеличивается скорость износа автомобильных шин.

Некоторые современные китайские автомобили при проведении краш-тестов демонстрировали резкий отрыв лонжеронов от пола в салоне. В китайских моделях сварка деформированного лонжерона – пустая трата времени и средств. Лучше сразу отправиться на станцию ТО, доверить свою машину профессионалам, которые поменяют изношенную деталь. Существенный удар негативно сказывается на последующем применении автомобиля, ставит по сомнение возможность безопасной эксплуатации.

Как вытягивают лонжероны можно узнать из следующего видео:

Виды неисправностей рулевого редуктора

  • Течь рулевого редуктора (жидкости ГУР из рулевого редуктора). Самый заметный признак этой неисправности – масло под автомобилем, оставленным на парковке, а также ощущение «тяжелого» руля в управлении. Диагностика выполняется на специальном стенде под давлением до 160 атмосфер. В зависимости от результатов диагностики, выполняется соответствующий ремонт рулевых редукторов: это может быть замена сальников, манжет или прокладок. В случае если неисправность связана с коррозией вала (механическими повреждениями) — выполняется шлифовка вала и газо-термонапыление до номинальных размеров.
  • Люфт рулевого редуктора. Проявления могут быть в виде люфта на рулевом колесе. Для диагностики неисправности необходима полная разборка рулевого редуктора и замена неисправных деталей, с контрольной регулировкой на стенде после ремонта неисправностей в рулевом редукторе.
  • Стук в рулевом редукторе. Признак этой неисправности проявляется «отдачей» в руль. Причина чаще всего связана с повреждениями (износом) упорных подшипников рулевого редуктора. Все неисправные детали по результатам диагностики заменяются, с дальнейшей регулировкой на контрольном стенде.

Ремонт рулевого редуктора выполняется по результатам диагностики и представляет собой замену заранее выявленных неработающих деталей с комплексной очисткой от загрязнений и последующей контрольной диагностикой на соответствия всех параметров работоспособности.

При выполнении ремонта рулевой редуктор полностью разбирается, после чего проводится дефектовка. Также специалистами проводится полная проверка на соответствие требованиям производителя и при необходимости выполняется замена несоответствующих деталей. При ремонте используются оригинальные импортные комплектующие. С вала рулевого редуктора удаляется коррозия, вал проверяется на биение, контролируется состояние зубчатого зацепления.

Ремонт рулевой колонки

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

Как снять редуктор

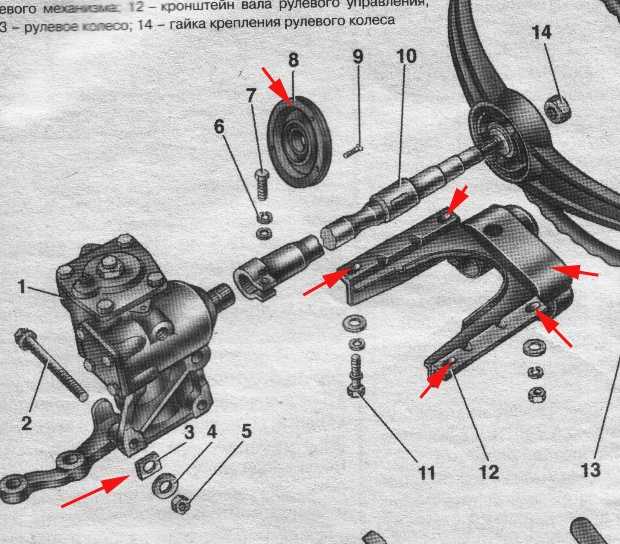

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

  • набор ключей;
  • вороток;
  • головки;
  • съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

  1. Автомобиль устанавливают на подъёмник или смотровую яму.
  2. Очищают пальцы рулевых тяг от загрязнений.
  3. Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.

Видео: замена рулевой колонки на примере ВАЗ 2106

Как разобрать редуктор

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Из инструментов нужно подготовить:

  • стандартный набор ключей;
  • головку на 30;
  • съёмник сошки;
  • тиски.

Работу проводят в следующем порядке:

  1. Откручивают гайку сошки и съёмником спрессовывают тягу с вала.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий

Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене.

Сборка и установка редуктора

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

  1. С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.

Установку узла на машину осуществляют в обратном порядке.

Устройство рулевого редуктора


Это система устанавливается не зависимо от гидроусилителя или электроусилителя руля. И если различные усилители руля появились относительно недавно, то рулевой редуктор ставился с самого зарождения автомобилестроения. Корпус рулевого редуктора состоит из прочных материалов, таких как сварная сталь или литой чугун.

Сегодня производиться большое количество рулевых редукторов и разделяются они на:

  1. Червячного типа.
  2. Зубчатого типа.

А они классифицируются:

  • по типу зубчатых колес;
  • по числу ступеней;
  • по зависимости расположения вала.

Червячный тип рулевого механизма применялся давно, но в современном автомобилестроении уступает реечному типу. Он характеризуется передачей крутящего момента через червячный вал и зубчатое червячное колесо. Вал выполнен из высокопрочного сплава, имеющий трапециевидную форму. Резьба червячного колеса точно подгоняется под резьбу вала, внешне оно напоминает собой обычное колесо с зубьями. Такой рулевой редуктор дает высокий крутящий момент, при малой угловой скорости.

Рулевое управление 5320

Рулевое управление 5320 — с гидроусилителем, встроенным в рулевой механизм, рабочая пара — винт с гайкой на циркулирующих шариках и рейка, зацепляющаяся с зубчатым сектором вала сошки.

Неисправности рулевого управления 5320

Расположение рулевого колеса — левое, рулевой механизм установлен на левом лонжероне рамы автомобиля. Привод от рулевого колеса к рулевому механизму осуществляется посредством карданного вала со скользящим шлицевым соединением и угловой передачей с коническими зубчатыми шестернями.

Рулевая колонка — регулируемая или нерегулируемая, в зависимости от модели и комплектации автомобиля. Параметры регулировки приведены в Таблице Регулирование положения рулевой колонки .

На автомобилях 5320 применяется рулевой механизм модели 4310 с передаточным числом рулевого механизма 21,7.

Радиатор гидроусилителя руля — из оребренной алюминиевой трубки, расположен перед радиатором системы охлаждения двигателя.

Насос гидроусилителя руля — лопастной. Привод насоса — шестеренный, от коленчатого вала двигателя.

Регулирование положения рулевой колонки

Диапазон регулирования по углу наклона

Механический . Регулирование осуществляется после поворота маховика, расположенного на рулевой колонке, до упора по часовой стрелке. Фиксация рулевой колонки в нужном положении происходит при вращении маховика до упора против часовой стрелки.

С помощью пневматического крана . Регулирование рулевой колонки выполняется вручную после поворота вправо рукоятки переключения пневмокрана, находящейся под панелью приборов. Фиксация рулевой колонки после установки в нужном положении осуществляется при возвращении рукояткив исходное вертикальное положение.

Удаление воздуха из гидросистемы (прокачку) рулевого механизма проводить при отсоединенной от сошки продольной тяге или при поднятом за управляемые мосты (оси) автомобиле, или при установленных на поворотные круги колесах этих мостов (осей). При этом двигатель должен работать на холостом ходу, а система рулевого управления должна быть заполнена маслом до верхней отметки в бачке насоса.

Для удаления воздуха из гидросистемы рулевого механизма:

  • снять крышку бачка насоса;
  • снять защитный колпачок с перепускного клапана (см. рисунок Рулевое управление с гидроусилителем ) и надеть эластичный шланг. Открытый конец шланга поместить в стеклянный сосуд вместимостью не менее 0,5 л, до половины заполненный маслом;
  • отвернуть на ½ — ¾ оборота перепускной клапан рулевого механизма;
  • повернуть рулевое колесо влево до упора, удерживая его в крайнем положении не более Зс во избежание вспенивания масла;
  • доливать масло в бачок насоса до тех пор, пока его уровень не перестанет понижаться и пока не прекратится выделение пузырьков воздуха из шланга в сосуде;
  • завернуть перепускной клапан;
  • повернуть рулевое колесо вправо до упора, удерживая его в крайнем положении не более 3 с, и снова вернуть его в левое положение, открыть перепускной клапан и проследить за выделением воздуха;
  • повторять предыдущую операцию до тех пор, пока из шланга не пойдет чистое масло (без пузырьков воздуха). Постоянно следить за уровнем масла в бачке насоса, не допуская его понижения.

Если воздух из системы рулевого управления удалить не удается, то необходимо проверить герметичность соединений гидросистемы и мест стыков деталей, промыть фильтр насоса гидроусилителя.

Уровень масла в бачке насоса гидроусилителя руля проверять при работающем на холостом ходу двигателе, передние колеса автомобиля при этом установить прямо.

Нормальный уровень для рулевого механизма должен находиться между метками на указателе (см. рис. Проверка уровня масла в бачке насоса гидроусилителя ), вмонтированном в заливную горловину бачка.

Слабые места кузовов автомобилей ВАЗ 2101, 2103, 2106, 2105, 2107

Кузова «классики» — автомобилей ВАЗ 2101, 2103, 2106, 2105, 2107 имеют ряд проблемных мест, которые постепенно, по мере увеличения пробега и прошествии некоторого времени, дают о себе знать. Эти слабые места наиболее подвержены коррозии, появлению трещин, заломов, деформации деталей. Зная их и зная причины их появления можно просчитать, какой ремонт необходим своему автомобилю или при покупке другого автомобиля обнаружить их и сбить цену. Либо вовсе не покупать, если автомобиль совсем уж проблемный.

Перечень слабых мест кузовов автомобилей ВАЗ 2101, 2103, 2106, 2105, 2107

В начале списка слабые места, непосредственно влияющие на возможность эксплуатации автомобиля и требующие немедленного ремонта далее проблемы, с которыми можно ездить дальше.

Передние лонжероны

Наиболее часто встречается разрушение передних лонжеронов в районе креплений стабилизатора поперечной устойчивости, так как этот участок наиболее нагружен из-за работы стабилизатора. В результате крепления стабилизатора попросту отваливаются. Некоторые автовладельцы просверливают лонжероны автомобиля насквозь и фиксируют крепления стабилизатора длинными болтами. Но эта мера временная, помочь в такой ситуации может только переваривание лонжеронов.

Вторым по «популярности» является разрушение переднего лонжерона в районе крепления редуктора рулевого механизма. Так же в результате постоянной нагрузки на металл при работе рулевого управления автомобиля. Можно исправить, приварив под редуктор металлическую пластину определенного размера и формы.

Кронштейн продольной тяги заднего моста

Практически поголовно встречающаяся неисправность кузовов «классики». Требует незамедлительного ремонта, так как ездить с «гуляющим» из стороны в сторону задним мостом очень сложно.

Пороги

Разрушение порогов – постоянная проблема на всех автомобилях ВАЗ и «классика» тут не исключение. Периодическая обработка скрытых полостей порогов и покрытие их снаружи защитным составом несколько отодвигают во времени необходимость их замены, но стопроцентной гарантии от возникновения и распространения коррозии дать не могут так как эти элементы кузова постоянно подвергаются воздействию грязи, воды, пескоструятся летящим из под колес песком и камнями. «Особый» вклад в дело быстрого разрушения порогов вносят пластиковые накладки на них разной формы.

Арки передних и задних колес

Несмотря на установку подкрылков на автомобилях с пробегом очень часто разрушаются участки задних арок колес за пружинами. В арках передних колес встречаются трещины опорных чашек передних пружин, отрыв опорной части амортизатора (вследствие передвижения на больших скоростях по плохим дорогам). В ряде случаев возникает деформация брызговика в районе сточного желобка переднего крыла – т.н. «горбатое» крыло (возможно последствие фронтального удара).

Передний и задний фартуки

Постоянный контакт с грязью и влагой приводит к быстрому появлению и распространению коррозии в этих частях кузова. В продаже имеются ремонтные вставки как целые ремонтные детали так их отдельные участки для замены.

Передние стойки в районе верхних и нижних углов лобового стекла

Возможно появление трещин в этих местах вследствие эксплуатации автомобиля на плохих дорогах с постоянными перекосами кузова, при разрушении от коррозии других элементов и возрастании из-за этого нагрузки на рамку ветрового стекла.

Участки кузова «классики» наиболее подверженные коррозии (см. так же фото в верху статьи)Примечания и дополнения — Так устройство кузова практически одинаково для всех моделей «классики» (за исключением универсалов 2102, 2104) проблемы, описанные выше характерны для всех модификаций этих автомобилей.

— Помимо перечисленных проблемных участков на кузовах автомобилей ВАЗ 2101, 2103, 2106, 2105, 2107 возможны и другие «болячки». Например, полики под бензобаком и запасным колесом, скрытые полости кузова, пол под ногами водителя и пассажира и пр.

— При ремонте передних лонжеронов, кронштейна задней балки необходимо точная геометрическая установка их в пространстве по контрольным точкам. В противном случае возможны такие неисправности как увод автомобиля в сторону при движении и другие проблемы с рулением, подъедание резины и т. п.

Еще статьи по «классическим» автомобилям ВАЗ

— Проверка редуктора заднего моста автомобилей ВАЗ 2101-2107

— Проверка исправности сайлентблоков реактивных тяг заднего моста автомобилей ВАЗ 2101-2107

— Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106

Особенности рулевого редуктора ГАЗ 3302

Как и вся машина, рулевой механизм ГАЗели не страдает изощренностью конструкции, но многие считают, что это к лучшему. Независимо от того, с ГУР автомобиль, или без усилителя, ремонт и регулировка рулевого управления чрезвычайно просты и не требуют от водителя глубоких энциклопедических познаний и специального инструмента. Самый минимум того и другого — и можно ехать дальше.

Видеообзор ГАЗели 3302

От доисторических ГАЗовских червячно-роликовых редукторов он все же отличается, и даже имеет свои положительные стороны. Самая приятная черта с точки зрения архитектуры автомобиля — механизм редуктора ГАЗели довольно компактный и при этом имеет хороший КПД. Что особенно заметно на машинах без усилителя руля — управление даже загруженным автомобилем не требует применения грубой физической силы. Конструкторы добились этого, применив качение вместо скольжения. Нельзя сказать, что это внедрение внесло революционные изменения в конце XX века в мировую автоиндустрию, но руль стал заметно легче. Это позволило повысить ресурс всего узла, поскольку изнашивается он не так интенсивно, как червячная пара, а регулировки требует редко.

Не обошлось и без недостатков, хотя конструкторы тут ни при чем. Рабочая пара винт/шариковая гайка является неразукомплектовываемым элементом, а первых лет 10-15 выпуска автомобиля найти пару для замены было довольно сложно. Сейчас этого добра хватает, так что замена рабочей пары может обойтись в 5-6 тысяч рублей. Регулировка рулевого редуктора предполагает полный его демонтаж, что тоже не вызывает восторга у пользователей. Причем для регулировки зазора, кроме ключа специального профиля, требуются еще ровные и умелые руки, поскольку перекосить подшипники можно в два счета, если не пользоваться динамометрическим ключом.

В ГАЗели управление не требует применения грубой физической силы, даже если автомобиль груженый

Но основным сюрпризом для водителя, решившегося на регулировку или ремонт редуктора, стает демонтаж сошки. Это не адский труд, но на морозе демонтаж сошки может вызвать некоторый дискомфорт.

Полезное видео

Рекомендуем ознакомится с видео: Подводя итог можно сделать вывод ,что этот механизм всегда должен находится в исправном состоянии, иначе передвигаться на автомобиле становится небезопасно. В случае возникновения каких либо неисправностей все работы по ремонту можно произвести самостоятельно.

В конструкции рулевого механизма внедорожника УАЗ Патриот имеется редуктор или гидроусилитель, который со временем изнашивается и требует проведения, прежде всего, регулировочных мероприятий. Причинами для необходимости проведения регулировки являются следующие факторы:

  • присутствие скрипов или прочих посторонних шумов при управлении автомобилем;
  • неравномерность хода руля;
  • наличие заеданий или заклиниваний во время вращения рулевого колеса;
  • присутствие люфта на редукторе.

Когда может потребоваться регулировка редуктора рулевой колонки, зависит от характера эксплуатации автомобиля. В данном материале рассмотрим, что представляет собой процесс регулировки рулевого гидроусилителя на УАЗ Патриот, а так же, как осуществляется ремонт регулировочного механизма.

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Как убрать люфт рулевого редуктора на газели

Коммерческому транспорту совсем необязательно иметь на борту массу оборудования, способствующего комфортному и безопасному вождению. Хотя это возможно было даже для глубокого совка. Вспомним хотя бы РАФ 2203, который считался чуть ли не образцом комфорта для микроавтобуса. Несмотря на то, что собран он был полностью на узлах и агрегатах Волги. Этой иконе советских маршрутных такси и машин скорой помощи в пору ставить памятник — РАФ не только каким-то образом не испортился от врожденных волговских болезней, ему удалось стать абсолютно самодостаточным и комфортабельным транспортным средством.

На фото РАФ 2203, который при СССР считался образцом комфорта

Что было, то прошло, и на смену РАФику пришел ГАЗ 3302 ГАЗель, на которую возлагали большие надежды. В результате, за 20 лет выпуска она так и осталась бензиновым трактором с баранкой и кочергой КПП, умудрившись при примитивнейшей конструкции нахвататься неизлечимых болезней. Поскольку выбора в этом ценовом сегменте нет вообще, автомобиль пользуется вынужденной популярностью и натянутой любовью водителей.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

В состав рулевого управления автомобилей Уаз Патриот с гидроусилителем руля входит рулевое колесо, рулевая колонка и две рулевые тяги, соединенные шаровыми шарнирами с поворотными кулаками передней подвески.

Устройство рулевого управления Уаз Патриот с гидроусилителем руля.

Вал рулевого управления установленный в трубе рулевой колонки на двух подшипниках, передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал, состоящий из шлицевого вала, скользящей вилки и карданных шарниров.

Рулевое колесо установлено на шлицах вала рулевой колонки и прикреплено к валу гайкой. К трубе рулевой колонки прикреплен также механизм регулировки угла наклона. Рулевой механизм установлен в подкапотном пространстве. Картер рулевого механизма прикреплен к раме болтами.

Рулевая трапеция состоит из сошки, тяги сошки и тяги рулевой трапеции, регулируемых по длине, наконечников рулевых тяг, рычага поворотного кулака, поворотных кулаков и шаровых шкворней.

Принцип работы рулевого управления Уаз Патриот.

Винт рулевого механизма при вращении рулевого колеса выворачивается из гайки-поршня, или вворачивается в нее, которая перемещается вместе с золотником. Давление жидкости в одной из полостей рулевого механизма возрастает — гайка-поршень перемещается. Перемещаясь, гайка-поршень поворачивает вал рулевой сошки, которая, в свою очередь, через тяги рулевой трапеции поворачивает управляемые колеса.

Рабочая жидкость, пройдя через рулевой механизм, поступает обратно в бачок гидроусилителя по отводящему шлангу. Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, установленным на кронштейне двигателя. Насос приводится поликлиновым ремнем от шкива коленчатого вала двигателя.

Установленный в насосе расходный предохранительный клапан поддерживает требуемое давление рабочей жидкости в системе гидроусилителя рулевого управления в зависимости от частоты вращения коленчатого вала двигателя.

Бачок гидроусилителя рулевого управления установлен в подкапотном пространстве на кронштейне левого брызговика и соединен шлангом с насосом гидроусилителя и с магистралью возврата рабочей жидкости. При отказе гидроусилителя руля возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.

Возможные неисправности рулевого управления Уаз Патриот, их причины.
Увеличенный свободный ход рулевого колеса.

— Неправильная регулировка бокового зазора рулевого механизма. — Износ шаровых шарниров рулевой трапеции. — Ослабление гайки крепления сошки. — Ослабление гайки крепления рулевого колеса.

Заедание в механизме рулевого управления.

— Неправильная регулировка бокового зазора рулевого механизма. — Износ ролика или червяка.

Подтекание рабочей жидкости из картера рулевого механизма.

— Износ или повреждение рабочей кромки сальников. — Повышенный уровень рабочей жидкости. — Повреждение прокладок или ослабление затяжки болтов крепления крышки картера.

Шум или стук в рулевом управлении.

— Отсутствие рабочей жидкости в картере рулевого механизма. — Разрушение рабочих поверхностей червяка и ролика. — Увеличенный зазор в шаровых шарнирах рулевых тяг. — Ослабление болтов крепления рулевого механизма. — Ослабление гаек крепления поворотного рычага. — Ослабление болтов крепления вала рулевого управления. — Увеличенный зазор в подшипниках ступиц передних колес.

Ощутимые толчки и вибрация на рулевом колесе при исправных и отбалансированных колесах, нормальном давлении в шинах.

— Не отрегулирован рулевой механизм. — Ослабление гаек стяжных болтов карданных шарниров. — Ослабление креплений деталей рулевого управления.

Увод автомобиля в какую либо сторону от прямолинейного движения.

— Не одинаковое давление в шинах. — Нарушены углы установки передних колес. — Разница в осадке пружин передней подвески. — Деформированы поворотные рычаги подвески.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
