Регулировка конических подшипников редуктора

Достоинства и недостатки

Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.

Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.

Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт. Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы

Высокое тепловыделение требует специальных установок для отвода лишнего тепла

Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.

Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.

Червяки разделяются на типы по следующим признакам:

  • по количеству заходов резьбы: однозаходные, многозаходные
  • по направлению нарезки резьбы: правые, левые
  • по форме винта, на котором нарезана резьба: цилиндрические, глобоидные
  • по форме профиля резьбы: с конволютным профилем, с архимедовым профилем, с эвольвентным профилем
  • Зубчатые колёса разделяются на типы по следующим признакам:
  • по типу колеса: собственно колесо, зубчатый сектор, вырожденный сектор
  • по профилю зубьев: прямой, вогнутый, роликовый (вместо зубьев используется вращающийся ролик)

Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.

Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.

Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.

Основные преимущества редуктора червячного перед зубчатыми передачами заключаются в том, что начальный контакт звеньев происходит не в точке, а по линии. Также входной и выходной валы могут скрещиваться под разными углами, но чаще всего этот угол составляет 90 градусов. Также червячная передача занимает гораздо меньше места, чем зубчатая при одинаковом большом передаточном отношении.

Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям.

Некоторые технические характеристики промышленно производимых и широко распространённых червячных редукторов.

Самыми распространёнными являются одноступенчатые мотор-редукторы.

Тип Передаточное число Частота вращения выходного вала об/мин Номинальный крутящий момент на выходном валу Нм
редуктор мотор-редуктор
Ч-20 МЧ-20 5 — 50 28 — 300 4
Ч-25 МЧ-25 6
Ч-31,5 МЧ-31,5 8
2Ч-40 МЧ-40  5 — 80 9,37 — 300 28 — 37
Ч-50 МЧ-50 50 — 70
1Ч-63, 2Ч-63 МЧ-63 5 — 80 7,5 — 300 95 — 135
1Ч-80, 2Ч-80, Ч-80 МЧ-80 150 — 280
Ч-100 МЧ-100 315 — 570
Ч-125 МЧ-125 615 — 1000
Ч-160 МЧ-160 1100 — 1900
Ч-200 МЧ-200 1600 — 3100
Ч-250 МЧ-250 2700 — 5700
Ч-320 МЧ-320 4400 — 10000
Ч-400 МЧ-400 6500 — 19000
Ч-500 МЧ-500 8200 — 33000
РЧН-180 МРЧН-180 12,5 — 50 20 — 90 1300 — 1800
РЧП-300 МРЧП-300 16, 25, 50 20 — 40 4200

Конический редуктор

Конический редуктор — это самостоятельный механизм, который при помощи муфт или открытых передач соединяется с электродвигателем и рабочей машиной. Выполняется в виде агрегата, предназначенного для передачи мощности от двигателя к остальным рабочим механизмам. Схема привода может также включать как открытые зубчатые передачи, так и ременную или цепную передачи, закрепленные на валы, которые опираются на подшипники в гнездах корпуса. Основным предназначением прибора является повышение вращающего момента ведомого вала при одновременном снижении угловой скорости.

Передачи и параметры конического редуктора

Вид редуктора зависит от состава передач и положения осей вращения валов. Различают такие типы передач: цилиндрическая, планетарная, коническая, червячная, глобоидная и волновая. Одной из разновидностей углового редуктора является конический, который служит для уменьшения частоты вращения при одновременном повышении вращающего момента. В корпусе механизма находятся передачи с постоянным передаточным отношением.

Конический редуктор имеет следующие параметры: невысокая окружная скорость, средний уровень надежности, точности и металлоемкости, сравнительно низкая себестоимость и трудоемкость. Кроме того, в зависимости от вида передач, расположения осей валового механизма и числа ступеней конические редукторы подразделяются на соосные механизмы, параллельные приспособления, скрещивающиеся и пересекающиеся устройства, могут иметь горизонтальное или вертикальное расположение осей валового механизма и крепиться либо на плиточной основе, либо на приставных опорных лапах. Также ось выходного валового механизма может находиться сбоку, сверху или снизу, относительно плоскости основания.

Современный конический редуктор имеет колесное соединение с круговыми зубьями. Чтобы избежать отрицательной осевой силы на шестерне необходимо, соблюдать совпадение направления вращения зубчатого колесного соединения и наклона линии зуба. Диапазон передаточных чисел составляет от 1 до 5, наиболее распространенный угол наклона равен 350. Существуют также коническо-цилиндрические редукторы, которые выполняют с быстроходной конической ступенью.

Расчет конического редуктора

Главным параметром конического редуктора является реальный диапазон передаточных отношений, который составляет 6,3 (в других вариантах может находиться в диапазоне от 1 до 1000). Основная сфера применения — это передача вращающего момента между валовыми механизмами. В качестве недостатка конического редуктора, можно назвать сравнительную сложность при их производстве и выполнении монтажных операций.

При изготовлении конического редуктора рассчитывается передача по контактным напряжениям, в ходе данного процесса проверяется напряжение изгиба, и определяются объемный размер и масса зубчатых колесных приспособлений, размеры корпусного основания оборудования и цельный вес конического редуктора. На все перечисленные параметры оказывает существенное влияние выбор разновидности термической обработки.

По сравнению с аналогичными механизмами, можно выделить следующие преимущества конического редуктора:

— повышенная безопасность при эксплуатации;
— высокая аксиальная и радиальная несущая способность;
— некоторое увеличение вращающего момента на выходе;
— бесшумность в рабочем состоянии;
— длительный срок службы и сравнительная простота в ремонте и техобслуживании.

К недостаткам относится сложная технология производства и монтажа конического редуктора, а также большие осевые и изгибные нагрузки на валовый механизм.

Методы регулировки и измерения параметров конических главных передач

В связи с особенностями конструкции корпуса у большинства конических главных передач веду­щая шестерня устанавливается со смещением на заданную величину относительно центра опоры ведомой шестерни, а ведомая шестерня допуска­ет исключительно регулировку зазора боковой поверхности зубьев.

У меньшей части конструкций предусматрива­ется регулировка заданного размера смещения ведущей и ведомой шестерен, в результате ко­торой достигается требуемый зазор боковой по­верхности зубьев.

Необходимые измерительные приспособления (рис. 16 «Пример измерительного приспособления для регулировки ведущей конической шестерни«) и точные инструкции по регулировке можно запросить у производителя автомобиля.

Примеры применения конических подшипников

  • Повышенное сопротивление качению.
  • Относительно высокая шумность узлов при работе механизма
  • При осевой деформации вала (изгибе) детали их детали (ролики, кольца, сепараторы) испытывают значительные перегрузки, что, в случае эксплуатации механизма в таких «экстремальных» условиях приводит к повышенному износу и поломке подшипника.

Редукторы

На рисунке выше представлена схема редуктора заднего моста «Жигулей». Несмотря на то, что данное авто ныне не популярно, тем не менее, сходные коннструкции имеют и редукторы более современных автомобилей.

Главной проблемой, касающейся правильной настройки работы этого несложного механизма, является правильная установка подшипников ведущей шестерни (18). Сама по себе установка их в посадочные гнёзда редуктора и напрессовывание на вал шестерни внутренних обойм подшипников (роликовых конических) – несложная операция. Но вот их регулировка представляет процедуру, требующую терпения. Дело в том, чтобы обеспечить правильную установку шестерни с подшипниками, требуется соблюдать необходимый момент.

На практике же использование динамометрического ключа не позволяет должным образом обеспечить должное «встречное» прижимание внутренних обойм подшипников (4 и 5). В результате ведущая и ведомая шестерни либо черезчур «прижимаются» друг к другу, что вызывает «гудение» механизма. Либо, наоборот – зубья шестерен, чрезмерно удалённых от друга, имеют малое пятно контакта, то есть ударная нагрузка, возникающая при их зацеплении, может оказаться критической и привести к разрушению зубьев шестерен.

Подобные роликовые конические подшипники (правда, другого размера), устанавливаемые в том же редукторе в качестве опор полуосей, регулируются лишь с помощью регулировочных колец (шайб) и фиксируются винтами (13).

Конструкции конических редукторов

Конические редукторы выполняются двух типов: узкого и широкого. В редукторах узкого типа ширина колеса 0,25Rе, в редукторах широкого типа 0,3…0,4Re, где Re — внешнее конусное расстояние.

Узкий тип редукторов применяется для передаточных чисел от 3 до 5, а широкий — от 1 до 2,5. Число зубьев шестерен в редукторах узкого типа рекомендуется выбирать от 20 до 23, в редукторах широкого типа — от 25 до 28.

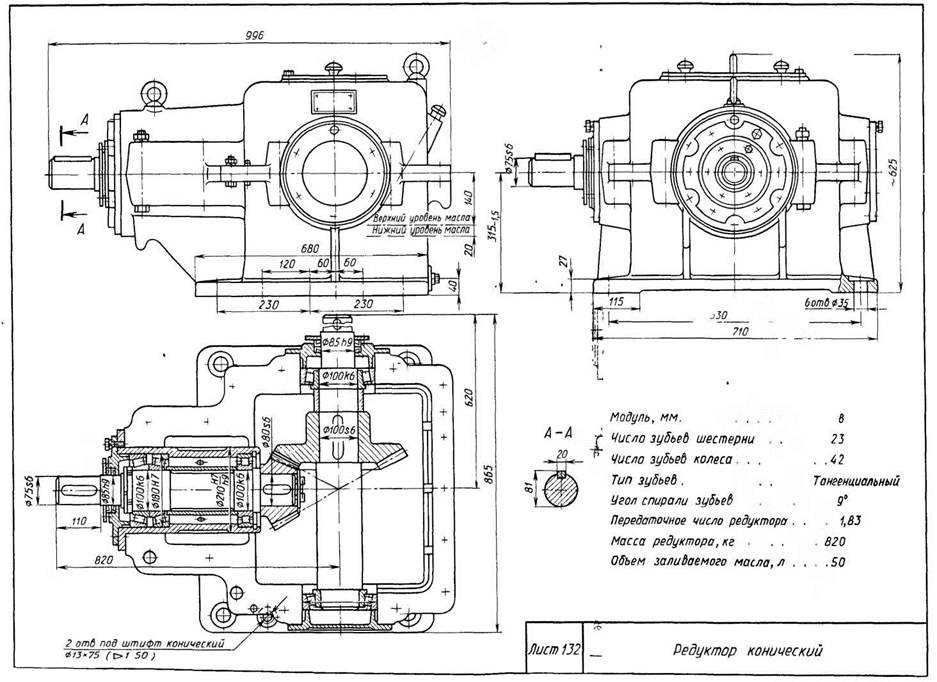

На листе 132 показан конический редуктор. Конические редукторы изготовляются с цельнолитыми чугунными или стальными корпусами и крышками. В качестве опор валов широкое применение получили конические однорядные роликоподшипники, воспринимающие радиальные и осевые усилия, возникающие при работе конического зацепления. Смазывание зубчатого зацепления осуществляется из масляной ванны редуктора путем погружения колеса в масло, смазывание подшипников — маслом, разбрызгиваемым шестерней и колесом. Для смазывания подшипников шестерни разбрызгиваемое масло собирается в кармане расточки редуктора и оттуда через отверстия в стакане поступает к подшипникам. Смазывание подшипников вала колеса осуществляется маслом, которое разбрызгивается колесом и попадает на стенки корпуса. Масло, стекая со стенок, попадает в подшипники.

В табл. 191 приведены габаритные и присоединительные размеры конических редукторов узкого (лист 133) и широкого (лист 134) типа. Значения передаваемых моментов, выраженные через отношение передаваемой мощности Р к частоте вращения тихоходного вала nт, приведены в табл. 192 и 193.

Рис. 13.

Таблица 190

Значения ширины зубчатого венца b, мм

Примечание. Допускается применять ширину зубчатых венцов, определяемую расчетным путем по ГОСТ 19326-73 и ГОСТ 19624-74.

Таблица 191

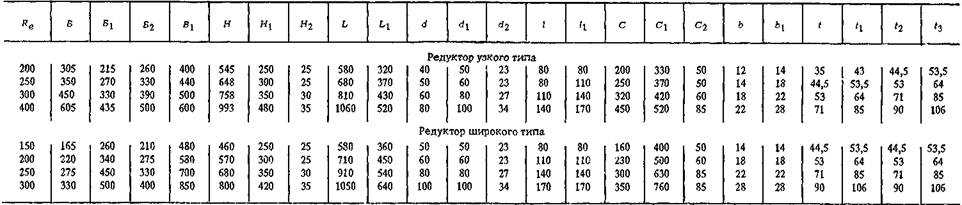

Габаритные и присоединительные размеры конических редукторов (листы 133,134), мм

Таблица 192

Допустимые значения отношения  в конических редукторах узкого типа

Таблица 193

Допустимые значения отношения   в конических редукторах широкого типа

Выбор конических редукторов

Значения отношения Р/nт для редукторов узкого и широкого типа, указанные в табл. 192 и 193, рассчитаны по поверхностной прочности рабочих поверхностей зубьев и по напряжениям изгиба зубьев шестерни при передаче равномерной, реверсивно действующей нагрузки. Зубчатые колеса выполнены с тангенциальными зубьями с углом спирали около 15°. Материал шестерни кованая сталь с пределом прочности σв = 700 МПа и пределом текучести σт = 450 МПа. Материал колеса кованая сталь с σв = 600 МПа и σт = 350 МПа

Редуктор выбираемся по наибольшему крутящему моменту на тихоходном валу. По заданному наибольшему моменту определяют значение отношения

где ТТз — заданный наибольший момент на тихоходном валу редуктора. При этом должно удовлетворяться условие

где  -значение, взятое по табл. 192 и 193.

При заданной наибольшей мощности на тихоходном валу и частоте вращения тихоходного вала определяют

где    — расчетное значение отношения мощности на тихоходном валу редуктора к частоте вращения тихоходного вала; РТз — наибольшая заданная мощность на тихоходном валу; nТз — заданная частота вращения тихоходного вала, мин-1; K1 — коэффициент, учитывающий характер нагрузки; К2 — коэффициент, учитывающий продолжительность работы редуктора, определяемый по графику (рис. 14).

Значения коэффициента К1 в зависимости от нагрузки следующие:

Значение коэффициента К2 определяется отдельно по поверхностной прочности и по прочности зубьев на изгиб в зависимости от общего срока службы редуктора t. Если значение t выходит за пределы графика, то в расчет принимается соответствующее предельное значение К2.

При известных значениях К1 и К2 определяется  и по заданным передаточному числу и частоте вращения тихоходного вала по табл. 192 и 193 определяют редуктор. Следует иметь в виду, что расчетные значения  как по поверхностной прочности зубьев, так и по изгибу должны быть ниже допускаемых.

Пример. Для привода тянущих роликов закалочной установки выбрать размеры конического редуктора. Крутящий момент на тихоходном валу редуктора ТТ = 625 Н·м при непрерывной работе в течение 16 ч в сутки (205 дней в году, полный срок службы 6 лет). Частота вращения тихоходного вала nт = 400 мин-1, передаточное число и = 3,75. Срок службы редуктора t = 16·205·6 = 19500 ч. По характеру нагрузки принимаем коэффициент K1 = 1. По графику (см. рис. 14) находим К2 = 1,25 по поверхностной прочности зубьев и К2= 1,11 по изгибу зубьев. Значения :

по поверхностной прочности зубьев

По табл. 192 при nт =400 мин-1 для передаточного числа и = 4 находим значения, близкие к расчетным по поверхностной прочности

по изгибу зубьев

Эти значения соответствуют редуктору с Re = 250 мм.

Рис. 14.

Что такое ступень редуктора

Механическая передача момента вращения при помощи двух сопряженных элементов является ступенью редуктора.

Определение горизонтальный или вертикальный редуктор относится к положению вала и размещению его внутри механизма.

  • Перенос крутящего момента позволяет получить необходимое изменение параметров и управляемость передачей. Компоновка в двухступенчатую и более систему дает значительное усиление крутящего момента при максимальном сохранении входной мощности.
  • Сопряжение ступеней редуктора может иметь параллельную или соосную структуру, пересекающуюся или скрещивающееся. С изменением направления оси вращения или без изменений в зависимости от конструкции.
  • Типы элементов определяют тип техники – цилиндрическая, червячная, коническая и так далее.

Ступени редуктора также являются определяющим фактором и используются в наименовании. Например, редуктор одноступенчатый волновой, двухступенчатый цилиндрический или многоступенчатый червячно – планетарный.

ЗАМЕНА РЕДУКТОРА ПРОМЕЖУТОЧНОГО МОСТА

Для снятия редуктора выверните магнитную пробку сливного отверстия картера промежуточного моста и слейте масло, после чего снова вверните пробку. Выверните пробку КГ 1/4″ сливного отверстия картера межосевого дифференциала и слейте масло; вверните пробку снова.

Отверните гайки болтов крепления фланца-вилки карданного вала промежуточного моста к фланцу межосевого дифференциала, выньте болты из отверстий фланцев и отведите карданный вал в сторону. Отверните гайки болтов крепления фланца-вилки карданного вала заднего моста к фланцу заднего вала промежуточного моста, выньте болты и отведите карданный вал в сторону. Отверните гайки кронштейна верхней передней реактивной штанги, снимите пружинные шайбы, разжимные втулки и отведите штангу вверх. Отсоедините электропровода отдатчика блокировки межосевого дифференциала и вытяните их из скобы крепления проводов. Отверните накидную гайку гибкого шланга привода механизма блокировки межосевого дифференциала и отсоедините его. Отверните гайки шпилек крепления редуктора, снимите пружинные шайбы, угольник тройников развода воздуха к тормозным камерам промежуточного моста и кронштейны крепления горизонтальной тяги регулятора тормозных сил в сборе с тягой.

Отверните гайки шпилек крепления правой полуоси промежуточного моста и снимите пружинные шайбы, вверните отжимные болты и отделите фланец полуоси от ступицы, снимите разжимные втулки и выверните болты, выньте полуось из картера моста и снимите прокладку полуоси. То же самое проделайте для левой полуоси.

Выверните пробку заливного отверстия редуктора промежуточного моста, вверните в это отверстие рым-болт с конической резьбой. Снимите секцию платформы кузова, находящуюся над редуктором. Подведите кран-балку, наденьте захват на рым-болт; поднимите редуктор и уложите его на тележку; снимите захват и отведите кран-балку в сторону. Выверните рым-болт и вверните пробку на место.

Для установки редуктора выверните пробку заливного отверстия редуктора промежуточного моста и вверните рым-болт. Подведите кран-балку и наденьте захват на рым-болт, поднимите редуктор с тележки и опустите его на промежуточный мост до уровня разъема. Нанесите тонкий слой герметизатора на прокладку картера редуктора (в качестве герметизатора применяйте пасту марки УН-25) и наденьте прокладку на шпильки крепления редуктора. Совместите отверстия редуктора со шпильками картера промежуточного моста и установите редуктор; снимите захват кран-балки с рым-болта и отведите кран-балку в сторону. Наденьте на шпильки крепления редуктора пружинные шайбы, кронштейн крепления горизонтальной тяги регулятора тормозных сил в сборе с тягой, угольник развода воздуха к тормозным камерам промежуточного моста; наверните гайки и заверните их. Поднимите карданный вал заднего моста и присоедините его к фланцу заднего вала промежуточного моста, совместив болты; наденьте на болты пружинные шайбы, наверните гайки и затяните их. Поднимите карданный вал промежуточного моста и присоедините его к фланцу межосевого дифференциала, совместив отверстия во фланцах; вставьте в отверстия болты; наденьте на болты пружинные шайбы, наверните гайки и затяните их. Совместите отверстия кронштейна верхней передней реактивной штанги со шпильками и наденьте кронштейн; наденьте разжимные втулки на шпильки, пружинные шайбы, наверните гайки и затяните их (момент затяжки 177…216 Н-м (18…22 кгс. м). Подсоедините электропровода к датчику блокировки межосевого дифференциала и закрепите их в скобе. Подсоедините гибкий шланг к механизму блокировки межосевого дифференциала, завернув накидную гайку. Нанесите тонкий слой герметизатора на прокладку правой полуоси и наденьте ее на шпильки крепления полуоси (в качестве герметизатора применяйте пасту УН-25). Вставьте правую полуось в картер промежуточного моста; совместите шлицевой конец полуоси со шлицами полуосевой шестерни в дифференциале и вставьте его в шестерню, надев фланец полуоси на шпильки ступицы; поставьте на шпильки крепления полуоси разжимные втулки и пружинные шайбы; наверните гайки и затяните их (момент затяжки 118…137 Н. м(12…14 кгс. м).

То же самое повторите для левой полуоси.

Выверните рым-болт из заливного отверстия картера редуктора и залейте в картер масло. Вверните в заливное отверстие пробку. Выверните пробку из заливного отверстия картера межосевого дифференциала. Залейте масло в картер дифференциала. Вверните пробку.

Поставьте секцию платформы кузова. Проверьте работу главной передачи промежуточного моста пробегом. Допускается небольшой шум шестерен без воя и металлических стуков. Течь масла не допускается.

Как устроен конический роликоподшипник

Он состоит из двух обойм – внешнего и внутреннего кольца – с размещенными между ними телами качения. Последние выполнены в виде цилиндрических, а не шариковых роликов и расположены под углом к контуру. Все вместе они образуют некий конус (отсюда и название), при этом каждый элемент огражден от контакта с соседями сепаратором, который и исключает неравномерное распределение.

При отсутствии такого разделителя тела качения в процессе вращения группировались бы на каком-то одном участке (секторе). Это приводило бы к перекосу вала, а значит, со временем, и к радиальному биению, а затем к перегреву и разрушению сборочного узла

Поэтому его наличие крайне важно, равно как высокий класс точности изготовления всех деталей и даже посадочных мест под установку наружных колец

Подшипник — вал — ведущая шестерня

Подшипник вала ведущей шестерни необходимо отрегулировать так, чтобы момент, прикладываемый к хвостовику для его проворачивания, когда шестерни не сцеплены и без сальника, соответствовал усилию 4 — 6 кг, приложенному на радиусе отверстий фланца.

Подшипники вала ведущей шестерни должны быть отрегулированы так, чтобы вал не перемещался в осевом направлении и проворачивался за фланец карданного шарнира от руки с небольшим усилием. Регулировку производят подбором толщины прокладок, установленных между буртом вала и внутренним кольцом переднего подшипника. Затяжку подшипников производят гайкой, которой крепят фланец кардана. Гайка должна быть затянута до отказа. После проведенной регулировки необходимо проверить нагрев подшипников при работе автомобиля, определяемый по температуре соответствующих мест картера.

Подшипники вала ведущей шестерни должны быть отрегулированы так, чтобы зазор в подшипниках не превышал 0 05 мм; зазор проверяют с помощью индикатора. При правильной затяжке подшипников момент на валу, необходимый для его проворачивания, когда шестерни не сцеплены и без учета трения в сальнике, должен быть равен 0 08 — 0 12 кгм, что соответствует усилию 1 65 — 2 5 кг, приложенному на радиусе расположения отверстий фланца. Регулировку производят изменением числа прокладок между подшипником и распорной втулкой. В стандартный комплект входят прокладки толщиной 0 1; 0 15 и 0 25 мм. Затяжку подшипника производят гайкой, которой крепят фланец кардана. Гайку затягивают до отказа.

Регулируют здесь подшипники вала ведущей шестерни ( вторичного вала) центральной передачи и валов ведущих шестерен конечных передач, а также зацепление шестерен центральной передачи. Конические роликовые подшипники регулируют изменением числа прокладок между стаканами подшипников и корпусными деталями с последующим поджатием стаканов к корпусам.

Предварительный Натяг подшипников вала ведущей шестерни и подшипников промежуточного вала в двойных главных передачах проверяют по величине крутящего момента, необходимого для провертывания валов. Предварительный натяг подшипников корпуса дифференциала контролируют по величине затяжки гаек подшипников от положения, соответствующего отсутствию в подшипниках зазора.

Предварительный натяг подшипников вала ведущей шестерни создает осевая нагрузка, возникающая при затяжке гайки ведущей шестерни, и регулируется он с помощью распорной втулки и регулировочных прокладок, которые устанавливают между внутренними кольцами переднего и заднего подшипников.

Проверка регулировки подшипников вала ведущей шестерни главной передачи автомобиля ЗИЛ-130.

После регулировки подшипников вала ведущей шестерни главной передачи и промежуточного вала устанавливают стакан с ведущей шестерней в картер редуктора, закрепляют его болтами, проверяют и регулируют зацепление шестерен главной передачи. Ведущую шестерню перемещают, изменяя толщину набора регулировочных прокладок между фланцем стакана этой шестерни и картером редуктора. Ведомую шестерню регулируют перекладыванием прокладок из-под одной крышки редуктора под другую, не изменяя их общей толщины, чтобы не нарушить регулировку подшипников промежуточного вала.

Линейка для проверки схождения передних колес 272.

Осевой зазор подшипников вала ведущей шестерни главной передачи автомобиля ГАЗ-66 ( см. рис. 71) проверяют при помощи индикатора или покачиванием фланца 12 рукой. Регулировка необходима, если зазор превышает 0 03 мм. Для регулировки служат прокладки 15, установленные между распорным кольцом и торцом внутреннего кольца заднего конического подшипника.

Проверка затяжки подшипников вала ведущей шестерни главной передачи.

Осевой зазор подшипников вала ведущей шестерни главной передачи автомобиля ГАЗ-53А ( см. рис. 99) проверяют при помощи индикатора или покачиванием фланца 4 рукой. Регулировка необходима, если зазор превышает 0 03 мм. Для регулировки служат прокладки 8, установленные между распорным кольцом и торцем внутреннего кольца заднего конического подшипника.

Наружные и внутренние кольца подшипников вала ведущей шестерни должны быть запрессованы в стакан подшипников и на вал до упора. Перед установкой подшипники должны быть смазаны трансмиссионным маслом. Подшипники вала Ведущей конической шестерни должны быть отрегулированы с предварительным натягом.

Затяжка подшипников 11 выводного вала 12 регулируется при выдвинутом корпусе подшипников вала ведущей шестерни.

Устройство двойной главной передачи и дифференциала.

Редукторы цилиндрические одноступенчатые типа Ц

Редукторы этого типа имеют межосевые расстояния от 800 до 1120 мм, предназначены для привода крупных машин для длительного режима эксплуатации и рассчитаны на передачу крутящего момента на тихоходном валу от 125 000 до 355 000 Н · м при передаточных числах от 1,6 до 6,3.

На листах 47, 48 показана конструкция редуктора Ц-800. Зубчатое зацепление — шевронное, шестерня откована вместе с валом, литое колесо насажено на вал с допусками прессовой посадки. В каждой опоре быстроходного вала установлено по два роликоподшипника с короткими цилиндрическими роликами. Безбортовые наружные кольца обеспечивают свободную установку шеврона шестерни по шеврону колеса.

При использовании двух одинаковых подшипников в одной опоре для равномерной загрузки необходимо проводить подбор по наименьшим отклонениям наружного диаметра и радиального зазора между телами качения и кольцами. Кольцо лабиринтного уплотнения торцевой поверхностью упирается в торец внутреннего кольца подшипника, с другой стороны два полукольца, установленные в канавке вала, с необходимой подгонкой по месту служат упором для лабиринтного кольца и вместе жестко крепят внутренние кольца подшипника и передают осевые силы на вал. Для удержания двух полуколец на них надевается сплошное кольцо, которое закрепляется болтами к лабиринтному кольцу, и головки болтов скрепляются проволокой.

Вал колеса установлен на двухрядных конических роликоподшипниках. Внутренние кольца от осевого смещения крепятся двумя полукольцами, закладываемыми в канавку вала, и охватываются специальной шайбой. Шайба закрепляется болтами, ввернутыми с торца вала. Два полукольца требуют слесарной подгонки при сборке редуктора, что обеспечивает плотное беззазорное соединение кольца подшипника и торца бурта вала.

Таблица 96

Габаритные и присоединительные размеры цилиндрических одноступенчатых редукторов типа Ц (лист 48), мм

Продолжение табл. 96

Таблица 97

Основные параметры зубчатых передач цилиндрических одно- и двухступенчатых редукторов типа Ц и Ц2Ш

Примечание. Z = 112 при и≤ 3,15, z = 126 при и > 3,151.

Течь масла по валу предотвращается лабиринтным уплотнением и отводом масла из полости между подшипниками и лабиринтным кольцом через отверстие в корпусе, через которое масло поступает в картер. В нижней части торцевой крышки осевого крепления наружного кольца подшипника против вертикального отверстия отвода смазки должен быть выполнен вырез для свободного прохода масла.

Корпус редуктора выполняется из чугуна, а в более ответственных случаях — из литой стали. К нижней части корпуса крепится на болтах сварной поддон, и к нему приваривается труба для отвода масла из картера. Верхняя часть корпуса состоит из двух частей толстой рамы и сварного кожуха. Рама на болтах крепится к нижней части корпуса и совместно с ним ведется расточка отверстий под подшипники. Сварной кожух крепится болтами к раме через фланец.

Централизованное смазывание зацепления и подшипников обеспечивается подачей охлажденного масла через отверстие, просверленное с торцевой стороны корпуса, масло через трубы подводится к брызгалу и при наличии отверстий распределяется по всей длине зацепления. Есть также индивидуальный подвод смазки к каждому подшипнику.

Габаритные размеры редукторов (лист 48) приведены в табл. 96. Основные параметры зубчатых Передач цилиндрических резисторов типа Ц приведены в табл. 97.

При применении зубчатых колес с z = 17 коэффициенты смещения исходного контура должны быть  x1=0,2; х2 = -0,2.

По основным параметрам рассчитывается число зубьев шестерни и колеса и фактическое передаточное число, которые даны в табл. 98.

В табл. 99 приведены крутящие моменты, передаваемые тихоходными валами, и предельная частота вращения быстроходного вала.

Значения крутящих моментов Тт приведены для шестерен из стали 35ХМ ГОСТ 4543-71 с твердостью 300…330 НВ и колес из стали 35ХМЛ с твердостью 260…290 НВ.

Таблица 98

Фактические передаточные числа и числа зубьев шестерен и колес в цилиндрических одноступенчатых редукторах типа Ц

Таблица 99

Крутящие моменты и предельная частота вращения в цилиндрических одноступенчатых горизонтальных редукторах типа Ц

Примечание. Тт — момент, передаваемый тихоходным валом; nБ — частота вращения быстроходного вала.

Методика выбора редукторов типа Ц такая же, как и у редукторов РЦО.

Расположение и размеры отверстий для подвода и отвода масла приведены в табл. 100.

В зависимости от типоразмера редуктора и передаточного числа в табл. 101 приведен расход масла при струйном смазывании.

Сорт масла при окружной скорости до 2,5 м/с — П-8п, свыше 2,5 и до 5 м/с авиационное МС-20, свыше 5 до 20 м/с-И-50А.

Расчет конического редуктора

Главным параметром конического редуктора является реальный диапазон передаточных отношений, который составляет 6,3 (в других вариантах может находиться в диапазоне от 1 до 1000). Основная сфера применения — это передача вращающего момента между валовыми механизмами. В качестве недостатка конического редуктора, можно назвать сравнительную сложность при их производстве и выполнении монтажных операций.

При изготовлении конического редуктора рассчитывается передача по контактным напряжениям, в ходе данного процесса проверяется напряжение изгиба, и определяются объемный размер и масса зубчатых колесных приспособлений, размеры корпусного основания оборудования и цельный вес конического редуктора. На все перечисленные параметры оказывает существенное влияние выбор разновидности термической обработки.

По сравнению с аналогичными механизмами, можно выделить следующие преимущества конического редуктора:

— повышенная безопасность при эксплуатации; — высокая аксиальная и радиальная несущая способность; — некоторое увеличение вращающего момента на выходе; — бесшумность в рабочем состоянии; — длительный срок службы и сравнительная простота в ремонте и техобслуживании.

К недостаткам относится сложная технология производства и монтажа конического редуктора, а также большие осевые и изгибные нагрузки на валовый механизм.
