Двигатель зил 130

Блок цилиндров

Блок цилиндров ЗИЛ 130 отлит из чугуна, с несущей водяной рубашкой и вставными мокрыми гильзами. Для увеличения жесткости водная рубашка разделена перегородками на замкнутые силовые контуры. Гильзы цилиндров отлиты из чугуна СЧ18-36 с ограниченным до 5% содержанием феррита. В верхнюю часть гильзы запрессована на 50 мм вставка из коррозионностойкого аустенитного чугуна (это обеспечивает ресурс гильз до 200 тыс. км). Толщина гильзы 7,5 мм, высота гильзы — 188,5 мм. Распределительный вал установлен в блоке цилиндров.

Более четырех цилиндров[]

V-образный пятиципиндровый двигатель

С появлением четырехтактных двигателей в соревнованиях класса Gran Prix в 2002 году производители обратили свое внимание на разработку машин, согласующихся с всевозможными ограничениями веса и размеров. Для себя компания Honda сделала вывод, что V-образный пятицилиндровый двигатель служит идеальной схемой, отвечающей этим ограничениям

Этот двигатель с тремя цилиндрами, расположенными спереди, и двумя сзади, с поперечным расположением коленчатого вала в раме, подобен старому V-образному трехцилиндровому двухтактному двигателю и чрезвычайно компактен. Это не первый пятицилиндровый мотоциклетный двигатель (при том они очень популярны в автомобильной отрасли). Еще в 1965 году компания Honda (впервые) создала рядный пятиципиндровый двухтактный двигатель, способный развивать частоту 20.000 оборотов в минуту.

Последующие модификации

В январе 1971 года с конвейера сошел ЗИЛ 131А см неэкранированным электрооборудованием. У этой модели не было отдельной съемной скамейки, отсутствовал поисковая фара и другое военное спецоборудование. Разработчики модели уменьшили глубину преодоления брода до 90 см. ЗИЛ-131А больше соответствовал нуждам сельского хозяйства, чем военным.

ЗИЛ-131В – седельный тягач. В сравнении с базовой моделью, у тягача более короткая рама, имеется седельно-сцепное приспособление, 2 запасных колеса. Тягач разрабатывался для буксирования полуприцепа весом до 10 тонн на грунтовой дороге и 12 тонн на шоссе. Производился в 1968-86 годах.

Бесплатное зрелище езды по бездорожью: https://www.youtube.com/watch?v=tZsQnXsgxno

В своем первоначальном виде ЗИЛ-131 производился в течение 20 лет, но в 1986 году было принято решение модифицировать шасси, успевший ставший уже классическим.

Первый модифицированный вариант – ЗИЛ131Н выпускался с карбюраторным ДВС, но были еще модели ЗИЛ-131Н1 и ЗИЛ131Н2, которые производились с дизельными движками (соответственно – Д245 дающий 105 л.с. и ЗИЛ-0550 мощностью 132 л.с.). Кроме двигателя его отличие заключалось в модернизации осветительных приборов, в комплектации синтетическим тентом.

ЗИЛ-131НА – автомобиль с неэкранированным электрооборудованием, одним бензобаком с левой стороны.

ЗИЛ 131 НВ тягач

ЗИЛ131НВ – седельный тягач на шасси ЗИЛ131Н.

Обе модели производились с 1986 года.

ЗИЛ-131С был разработан для суровых северных условий. Кабина была защищена от потерь тепла усиленной теплоизоляцией, обеспечивалась автономным отоплением. Двойные стекла тоже были призваны сохранять тепло на рабочем месте водителя. Машина оснащалась противотуманными фарами, резиновыми деталями из морозостойкой резины.

Предусматривалась защита аккумулятора от замерзания. В северном исполнении производились модели ЗиЛ-131НС, -131НАС, -131НВС. Они были рассчитаны на морозы ниже 50ОС.

Сейчас новые модификации автомобиля ЗИЛ-131 производятся на Уральском автозаводе. Представители частного бизнеса не боятся приобретать машины, выпущенные 20-30 лет назад, потому что у этих грузовых автомобилей «неубиваемое» шасси, надежный двигатель, да и вся конструкция грузовика рассчитана на десятки лет эксплуатации.

Разработки завода Камаз для армии описаны в этой статье.

Возможно вам также будет интересна статья про МАЗ 53366.

Как устроен и работает четырехтактный движок

Работа 4 тактного двигателя позволяет вращать коленчатый вал, который через кривошипно-шатунный механизм передает движение на колесный привод транспортного средства. Простейшая одноцилиндровая конструкция состоит из:

• металлического корпуса, состоящего из крышки и блока цилиндров;
• цилиндра, внутри которого вверх и вниз перемещается поршень;
• впускного и выпускного клапанов, подающих в камеру сгорания топливную смесь и отводящих отработанные газы;
• поршня, который сжимает топливную смесь, провоцируя воспламенение, а также проворачивает маховик коленчатого вала и, соответственно, колеса транспортного средства;
• свечи зажигания, подающей в цилиндр искру, поджигающую горючую смесь (на бензиновых моделях);
• системы подачи масла внутрь силового агрегата для смазки и охлаждения движущихся частей;
• контура жидкостного охлаждения, отводящего излишнее от мотора излишнее тепло.

Одноцилиндровый четырехтактный ДВС в разрезе.

Как работает четырехтактный двигатель:

1. Впуск (от 0 до 180о проворота кривошипа): поршень опускается до нижней мертвой точки (НМТ), одновременно с этим открывается впускное отверстие и в движок поступает смесь топлива и кислорода.
2. Сжатие (от 180 до 360о): поршень поднимается до верхней мертвой точки (ВМТ), сжимая находящуюся внутри топливную смесь.
3. Рабочий ход (от 360 до 540о): топливо внутри цилиндра воспламеняется от свечи зажигания (либо от температуры — на дизелях) и поршень силой получившегося взрыва снова отбрасывается вниз. Третий такт называется рабочим, потому что именно в нем поршень совершает полезную работу, передавая коленвалу, и далее — на колесный привод крутящий момент (остальные такты ДВС происходят, наоборот, за счет движения кривошипно-шатунного механизма, поэтому фактический КПД движка такого типа составляет около 40%).
4. Выпуск (от 540 до 720о проворота кривошипа): в это время открывается выпускное отверстие, и поршень снова поднимается до ВМТ, выталкивая отработанные газы в выхлопную систему.

Рабочий цикл четырехтактного бензинового двигателя.

В чем особенность дизельных силовых агрегатов

Все ДВС можно поделить на две группы по принципу смесеобразования:

1. Бензиновые (карбюраторные или инжекторные) и газовые — в которых топливо смешивается с воздухом до попадания в цилиндр.
2. Дизельные — топливо впрыскивается непосредственно в камеру сгорания.

Рабочий цикл четырехтактного двигателя на дизельных силовых агрегатах немного отличен от бензиновых. В камерах сгорания находится кислород, который нагрет до температуры, достаточной для воспламенения топлива. Перед тем, как поршень дойдет до верхней мертвой точки, в цилиндр впрыскивается жидкое дизтопливо, которое форсунки распыляют до мелких капель для более быстрой реакции с нагретым воздухом.

4 такта двигателя внутреннего сгорания на дизеле.

Многоцилиндровые модели

Чем больше цилиндров имеет четырехтактный двигатель, тем больше суммарный объем камер сгорания, поэтому силовые агрегаты на автомобилях оснащают несколькими цилиндрами. Чаще всего это число бывает четным, для обеспечения баланса установки, но встречаются и трехцилиндровые модели.

Классификация многоцилиндровых автомобильных моторов:

• Рядный — на одном коленчатом вале параллельно друг другу;
• V-образный — два ряда цилиндров на коленвале, расположенные под углом;
• VR-образный — аналогичен предыдущему, но имеет меньший угол развала (около 15о).

Рядный ДВС в разрезе.

Чтобы многоцилиндровый движок работал равномерно, такты различных цилиндров должны чередоваться в определенной последовательности и через равные промежутки времени. Примерный порядок работы четырехцилиндрового ДВС:

Порядок работы цилиндров на ВАЗ-2109.

От чего зависит мощность четырехтактного мотора

Основные параметры, оказывающие влияние на мощность силового агрегата, это:

• суммарный объем цилиндров;
• частота вращения коленчатого вала;
• пропускная способность впускных и выпускных отверстий;
• уровень сжатия топливной смеси.

Схема работы наддува турбированного мотора.

Характеристики двигателя ЗИЛ 130

История автомобиля

В 1959 году рабочим завода имени Лихачева была поставлена цель по улучшению производства моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым партийным съездом, а точнее, принятым на нем планом о развитии народного хозяйства.

Для достижения цели, как раз, требовались достойные грузовики. Однако, ЗИЛ-131 предназначался для особого хозяйства – для военных целей. Ранее в распоряжении у советских армейцев был ЗИЛ-157, который к концу 50-х начинал устаревать.

Несмотря на то, что опытные образцы ЗИС-130 начали проходить испытания еще в середине 50-х годов, на конвейер машину планировали отправить только в 1962 году. Столь длительный срок был частично обусловлен рядом непредвиденных ситуаций, с которыми хоть и не сразу, но успешно было покончено.

Впоследствии на базе данной модели начали разработку ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году окончательно завод имени Лихачева начал производство 131-й модели.

За довольно длительный срок испытаний производительность машины и ее эксплуатационные возможности были существенно улучшены. Также этому способствовало постоянное улучшение базового шасси ЗИЛ-130.

В итоге во многом были улучшены основные характеристики автомобиля, повысилась проходимость и грузоподъёмность за счет нового строения рамы и улучшенного мотора, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

Для 1960-х годов такие инновации для грузовиков-внедорожников были приняты с энтузиазмом. На этом производство не остановилось, и в 1986 году у ЗИЛ-131 появился новый силовой агрегат, позволивший поднять планку способностей и уменьшить потери ресурсов при эксплуатации автомобиля.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Устройство и работа двигателя

Публикация:

   Работа четырехтактного v-образного восьмицилиндрового двигателя

Читать далее:

   Работа двухтактного рядного четырехцилиндрового дизеля

Работа четырехтактного v-образного восьмицилиндрового двигателя

В V-образном восьмицилиндровом двигателе цилиндры расположены в два ряда, по четыре цилиндра в каждом. Оси цилиндров пересекаются с осью коленчатого вала и расположены в соседних рядах под углом 90° друг к другу.

Общий коленчатый вал имеет четыре кривошипа. К шатунной шейке каждого кривошипа присоединяются нижние головки шатунов двух цилиндров, расположенных в одной поперечной плоскости. Для равномерного чередования тактов кривошипы вала расположены попарно в двух взаимно перпендикулярных плоскостях и в каждой паре под углом 180°. Если смотреть с переднего конца вала, то кривошипы располагаются следующим образом: I — вверх, IV — вниз, II — вправо и III — влево.

В каждом ряду цилиндров (правом и левом по ходу автомобиля) поршни цилиндров перемещаются навстречу один другому и одновременно приходят в мертвые точки. Поршни цилиндров также перемещаются навстречу один другому и такты, происходящие в них, смещаются относительно первой пары на V4 оборота коленчатого вала.

Дополнительные материалы по теме:

При расположении двух рядов цилиндров’ под углом 90°, когда поршень одного цилиндра находится в какой-либо мертвой точке, поршень соседнего цилиндра находится примерно на середине своего хода. Поэтому такты, происходящие в левом ряду цилиндров, смещаются относительно соответствующих тактов, происходящих в цилиндрах правого ряда, на V4 оборота коленчатого вала.

Для цилиндров правого ряда возможно следующее чередование тактов: при первом полуобороте коленчатого вала в цилиндре поршень движется вниз (происходит рабочий ход), а в цилиндре поршень идет вверх (рабочая смесь сжимается). В цилиндре поршень сначала перемещается на половину хода вниз, а затем на половину хода вверх (заканчивается такт впуска и начинается такт сжатия). В цилиндре поршень поднимается на половину хода вверх и на половину хода опускается вниз (заканчивается такт выпуска и начинается такт впуска). При дальнейших полуоборотах вала в каждом цилиндре такты будут чередоваться в обычной для четырехтактного двигателя последовательности, и к концу четвертого полуоборота вала в каждом цилиндре будет завершен полный рабочий цикл.

Указанное чередование тактов для правого ряда цилиндров показано на рис. 1, б. Для левого ряда цилиндров получается аналогичное чередование

тактов со смещением относительно соответствующих тактов в цилиндрах правого ряда на х/4 оборота вала.

Из рис. 1, в видно, что в четырехтактном восьмицилиндровом двигателе с V-образным расположением цилиндров рабочие ходы следуют один за другим с перекрытием на */2 хода поршня при порядке работы 1—5—4—2—6— 3-7-8.

Рис. 1. Схема и порядок работы четырехтактного V-образного восьмицилиндрового двигателя

Такие карбюраторные двигатели устанавливают на грузовых и легковых автомобилях ГАЗ и ЗИЛ. Дизель с такой же компоновкой и порядком работы выпускает Ярославский моторный завод (ЯМЗ-238).

Рекламные предложения:

Читать далее: Работа двухтактного рядного четырехцилиндрового дизеля

Категория: —
Устройство и работа двигателя

Бензиновый четырехтактный двухцилиндровый двигатель 680 куб.см.

Предлагаемый мотор укомплектован всеми системами, не требует доукомплектации отечественными деталями и устройствами, не отличающимися надежностью. В то же время в нем не использованы сложные электронные системы, что добавляет ему надежности и простоты в эксплуатации. Все регулировки уже установлены на заводе-изготовителе и при доработке нашей компанией. На коленчатый вал мотора мы устанавливаем ведущий регулятор вариатора типа «Сафари». При этом мотор дорабатывается для правильной работы с вариатором. К тягам управления дроссельной заслонкой мы подсоединяем тросик газа. Установка на снегоход потребует от Вас минимум навыков и времени. Порядок проведения работ изложен в инструкции по установке. Двигатель обеспечит Вашему снегоходу максимальную скорость до 60 км/ч на укатанной поверхности. Скорость и динамика разгона при движении по целине не уступает снегоходу с родным двигателем.

В отличие от аналогов, для повышения надежности и защиты двигателя от повреждений при опрокидывании снегохода, на 2-х цилиндровые двигатели по нашему заказу дополнительно установлен датчик давления масла, который глушит мотор при падении давления в масляной магистрали.

Наши двигатели объемом 640 куб.см снабжены мощными генераторами: 20 А, 240 Вт

, что позволит владельцу снегохода с таким двигателем не ограничивать себя в использовании световых и подогревательных приборов- обогрев рукояток, курка и сидения.

Технические характеристики четырехтактного двухцилиндрового двигателя для снегохода «Рысь»:

Рабочий объем 680 куб.см Мощность при 4600 об/мин. 32 л.с. Вес двигателя 43 кг Диаметр хвостовика коленчатого вала 28,5 мм Длина хвостовика коленчатого вала 94 мм Габаритные размеры: глубина от торца регулятора ведущего шкива вариатора коленчатого вала до задней плоскости мотора 520 мм ширина 480 мм высота по глушителю 450 мм высота со снятым глушителем и корпусом воздушного фильтра 400 мм Высота оси хвостовика коленчатого вала от плоскости основания 132 мм Расстояния между отверстиями крепления мотора на его основании 198х110 мм Объем заливаемого в картер масла около 1900 мл Охлаждение- воздушное принудительное Тип масла 5w-30, 10W-30

Преимущества двигателя:

1. Экономия топлива в 1,5-2 раза благодаря 4-тактному циклу . 2. Большая скорость под нагрузкой. 3. Лучшая динамика разгона благодаря более высокому крутящему моменту. 4. Экономия масла, которое не надо смешивать с топливом. 5. Более чистый выхлоп из-за отсутствия масла в бензине и полного сжигания топливной смеси. 6. Легкий запуск благодаря отсутствию масла в топливе и более совершенному карбюратору. 7. Больший ресурс. 8. Большая надежность благодаря качеству изготовления и компоновки всех систем в одном блоке на двигателе. 9. Двигатель оборудован как ручным, так и электростартером.

Стоимость двухцилиндрового четырехтактного бензинового двигателя 680 для снегохода «Рысь» — 67 000 руб.

Бензиновый четырехтактный двухцилиндровый двигатель 680 куб.см. на снегоходе «Рысь»:

Инструкция по установке бензинового четырехтактного двигателя «ФАНТЕК» 620 на снегоход «Рысь».

Авторазливочная станция АРС-14

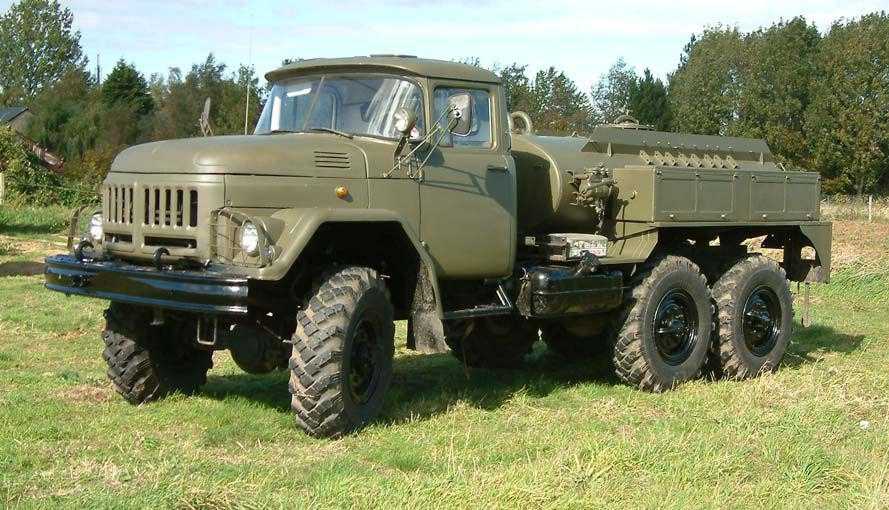

АРС-14 – авторазливочная станция – одна из сфер применения шасси ЗИЛ-131. Это комплекс специализированного оборудования, предназначенного для:

• транспортировки активных химических веществ;
• дезактивации газов и ядовитых соединений;
• дезинфекции местности, а также дезактивации ядовитых и зараженных веществ, попавших на боевое вооружение, технику, специальными жидкими растворами в случае химической или бактериологической атаки.

Станция предназначалась для нужд Армии. Спецоснащение станции АРС-14 состоит из:

• двух насосов: ручного и механического самовсасывающего,
• трубопровода,
• рукавов, переходников и коллекторов.

Авторазливочная станция АРС-14

Конструкция АРС-14 была использована для создания пожарных машин.

Отличие двухтактного двигателя от четырёхтактного

Авто владельцы задаются вопросом: что лучше двухтактный или четырехтактный двигатель. Однозначного ответа нет, у каждого механизма положительные и отрицательные стороны, зависящие от предъявляемых к мотору требований.

Казалось бы, мощность мотора выполняющего два такта, в сравнении с равнозначным мотором, выполняющим четыре такта, больше, а значит он лучше. Однако, реальность сложней. На практике, возникают дополнительные утраты: частичное попадание и смешивание газовой отработки со свежим горючим, выброс части топлива при продувке. Результат, при выполнении одинакового цикла, агрегат, выполняющий два такта, по показателю экономичности уступает агрегату с четырьмя тактами.

Различен способ смазки силовых установок на четыре и два такта. Установка на два такта смазывается посредством смешивания масла для мотора и бензина. В четырёхтактном агрегате предусмотрен механизм смазки с использованием насоса, который расходует масла столько, сколько требует эксплуатация установки.

Двухтактные моторы не имеют клапанов, роль детали играет поршень, он открывает и закрывает отверстия впуска и выпуска. Отсутствие механизмов газораспределения упрощает силовой агрегат, делая обслуживание простым. Мощность установки, выполняющей два такта, считается выше, так как её цикличность выше. Однако, не полностью используя поршневой ход, потери мощности при продувке и остатках отработанных газов снижают показатель мощности.

Что бы было легче определить, какой двигатель лучше, двухтактный или четырёхтактный, представим краткое описание обоих силовых установок в виде таблицы:

Применять двигатель, выполняющий два такта при работе, целесообразно в моменты, когда речь не идёт об экономии топлива и смазки, а на первом месте стоят габариты и вес установки.

В то же время, в конструкции двухтактного двигателя кроется потенциал, который никак не удается реализовать на практике. Расчетный показатель мощности и экономичности в этом агрегате высок, сложность реализовать возникает из-за тонкости настроек. Возможно, в скором будущем благодаря применению электронных датчиков и механизмов контроля и настроек, двухтактным агрегатам удастся занять лидирующие позиции на автомобильном рынке.

Технические характеристики

Двигатель ЗИЛ-131 очень похож на своего старшего «родственника» 157-го

Технические особенности 131-го двигателя в значительной степени стали лучше, мощность гораздо больше, а конструктивные неполадки прошлой системы были приняты во внимание и исправлены

Итак, среди базовых и наиболее значимых технических параметров стоит выделить следующие:

1. Общий объем двигателя составляет 6 литров или 5969 кубических сантиметров.
2. Конфигурация — V8.
3. Расположение двигателя рядного и продольного типа.
4. Расход топлива составляет примерно 59,5 литров на каждые 100 километров хода.
5. Двигатель ЗИЛ-131 имеет 8 цилиндров, которые работают в таком порядке:1-5-4-2-6-3-7-8.
6. Система оснащена 16 клапанами.
7. Диаметральный размер поршневой системы составляет 100 миллиметров.
8. Охлаждения двигателя ЗИЛ-131 осуществляется жидкостью.
9. Структура питания машины карбюраторная.
10. Общий вес двигателя ЗИЛ-131 равен 490 килограммов.

Абсолютно все двигатели ЗИЛ 131 оборудованы 5-ти ступенчатой коробкой передач механического типа. Раздаточная коробка имеет двухступенчатую структуру.

Конструктивные и эксплуатационные отличия четырехтактных двухтактных бензиновых двигателей

Главное отличие четырехтактного двигателя от двухтактного обусловлено разными механизмами газообмена, а именно: удалением отработанных газов и подачей топливно-воздушной смеси в цилиндр.

Процессы заполнения цилиндра и его очистки в четырехтактном двигателе происходят с помощью газораспределительного специального механизма, который в определенное время открывает и закрывает рабочий цикл.

Очистка цилиндра и его заполнение в двухтактном двигателе выполняется в одно время с с расширением и сжатием при нахождении поршня поблизости мертвой нижней точки. В стенках цилиндра для этого имеется два отверстия: продувочное или впускное и выпускное. Через выпускное отверстие поступает топливная смесь, и выходят отработанные газы.

Основные отличия двухтактных и четырехтактных двигателей:

1. Литровая мощность. В четырехтактном двигателе на два оборота коленчатого вала приходится один рабочий ход. Поэтому теоретически двухтактный двигатель должен иметь литровую мощность вдвое больше, чем четырехтактный. Но на практике превышение составляет около 1,8 раза, благодаря использованию поршня при расширении хода, а также наличия худшего механизма освобождения цилиндра от отработанных газов и больших затрат на продувку части мощности.
2. Потребление топлива. Двухтактный двигатель превосходит четырехтактный в удельной и литровой мощности, но уступает в экономичности. Отработанные газы вытесняются воздушно — топливной смесью, которая поступает в цилиндр из шатунно-кривошипной камеры. Часть топливной смеси при этом поступает в выхлопные каналы и удаляется с отработанными газами.
3. У двухтактного и четырехтактного двигателей принцип смазки двигателя существенно отличается. Двухтактные модели характеризуются необходимостью смешивания бензина с моторным маслом в определенных пропорциях. Масляная воздушно-топливная смесь циркулирует в поршневой и кривошипной камерах, смазывая подшипники коленчатого вала и шатуна. Мельчайшие капли масла при возгорании топливной смеси сгорают вместе с бензином. Продукты сгорания уходят вместе с отработанными газами.

Смешивают бензин с маслом двумя способами. Это может быть простое перемешивание, которое проводится перед тем, как залить в бак топливо и раздельная передача. Во втором случае масляно-топливная смесь образуется во впускном патрубке, расположенном между цилиндром и карбюратором.

Двигатель в последнем случае оснащен масляным бачком с трубопроводом, соединенным с плунжерным насосом. Насос подает масло во впускной патрубок в том количестве, которое необходимо. Производительность насоса зависит от того, как расположена ручка подачи «газа». Поступление масла тем больше, чем больше подается топливо. Более совершенной является раздельная система смазки двухтактного двигателя. Отношение бензина к маслу при ней может достигать 200:1. Это приводит к снижению расхода масла и к уменьшению дымности. Такую систему используют, например, на современных скутерах.

В четырехтактных двигателях бензин с маслом не смешивают, а подают отдельно, для чего двигатели имеют классическую систему смазки, которая состоит из фильтра, масляного насоса, трубопроводной магистрали и клапанов. В качестве масляного бачка может выступать картер двигателя (смазка с «мокрым «картером) либо отдельный бачок («сухой» картер).

В первом случае насос всасывает из поддона масло, направляет его во входную полость, а затем по каналам -к деталям шатунно-кривошипной группы, к подшипникам коленвала и газораспределительному механизму.

В случае смазки с «сухим» картером масло заливают в бочок. Оттуда оно при помощи насоса попадает к трущимся поверхностям. Стекающую в картер часть масла откачивают дополнительным насосом и возвращают в бачок.

Для очищения масла от разных продуктов износа двигатель имеет фильтр. Кроме того при необходимости устанавливают охлаждающие фильтра, потому как температура масла в процессе работы может очень сильно подниматься.
