Как проверить диодный мост генератора, не снимая его с автомобиля

Диодный мост выполняет роль своеобразного выпрямителя, преобразуя переменный ток, вырабатываемый генератором, в постоянный. Обычно он состоит из шести полупроводниковых диодов, причем три из них являются «положительными», три других – «отрицательными», т. е. первые пропускают ток в одном направлении, вторые – в другом. Проверка выпрямителя может осуществляться как при снятом генераторе, так и без его демонтажа. Рассмотрим оба варианта.

Перед тем как проверить диодный мост генератора, не снимая его, необходимо отсоединить от него и от регулятора напряжения все провода, предварительно отключив клемму «массы» от аккумулятора. Для начала проверим выпрямитель на короткое замыкание. Включаем мультиметр в режиме омметра, присоединяем положительный (красный) щуп к выводу «30» генератора (плюсовой контакт моста), а отрицательный – к корпусу генератора. У исправного выпрямителя показания прибора будут стремиться к бесконечности. Если же сопротивление составляет несколько Ом, выпрямитель неисправен.

Теперь поговорим о том, как проверить диодный мост генератора на наличие пробоя. Начнем с положительных диодов. Опять подключаем положительный щуп к соответствующему контакту моста (вывод «30»), а отрицательный — к болтам (скобам) крепления выпрямителя. Сопротивление при этом должно также стремиться к бесконечности. В ином случае один или несколько диодов пробиты.

Переходим к «отрицательным» полупроводникам. Красный щуп тестера присоединяем к болтам крепления выпрямителя, черный – к корпусу генератора. Стремящееся к бесконечности сопротивление – верный знак того, что диоды целые.

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, то есть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Реле поворотов своими руками

Иногда возникают ситуации, когда штатное реле поворотов выходит из строя и нет возможности приобрести новый прибор. В подобной ситуации можно попытаться сделать реле поворотников своими руками, чтобы обеспечить автомобиль необходимыми сигналами. Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно. Высокая точность достигается за счет использования ШИМ-контроллеров, используемых во всех схемах.

Самый простой заменитель электромагнитного реле рассчитан на максимальную мощность нагрузки 150 Вт. Она подключается в разрыв плюсовой клеммы. Если полевой ключ IRFZ44 заменить на модель IRF3205, то можно подключить и 200 Вт. Такая несложная схема обеспечивает высокую точность функционирования. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.

Периодичность мигания напрямую связана с емкостью конденсатора. При увеличении емкости, мигание лампочки будет более редким, и, наоборот, снижение емкости приведет к ускорению мигания. Маломощный диод 1n4148 может быть заменен любым аналогичным элементом. При достижении схемой мощности 80 Вт, в области полевого транзистора наблюдается незначительное выделение тепла. Это означает, что она готова к использованию.

Существует еще одна несложная схема реле поворотов с катушкой – простая, надежная и недорогая. Она способна зажигать как обычные лампочки, так и светодиодные и рассчитана на 12 В. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Светодиод устанавливается в цепь в качестве индикатора на время наладочных работ. Параметры устройства регулируются путем изменения сопротивления резистора.

Почему полезно разбираться в автоэлектрике

Существуют специальные таблицы, с помощью которых очень легко идентифицировать элементы электрических цепей.
Электроника в системах подачи топлива автомобильных двигателей. В схемах всегда изображаются три группы элементов: источники питания, вырабатывающие ток, устройства, отвечающие за преобразование энергии, и узлы, которые передают ток, в их роли выступают разные проводники. К ним относятся стеклоочиститель, отопитель кабины, контрольно-измерительные приборы, указатели поворотов, фонарь заднего хода, головные фары и некоторые другие потребители.
Все объекты, из которых и состоят схемы, имеют свои условные обозначения. Электронные системы управления агрегатами автомобиля. Смотрите таблицу.
Аппараты зажигания. Чтобы увеличить изображение на весь экран в натуральный размер — кликните сначала на картинку, а потом на значок над схемой. Протереть поверхность батареи тканью, смоченной в десятипроцентном растворе нашатырного спирта или кальцинированной соды для удаления электролита, попавшего на поверхность.

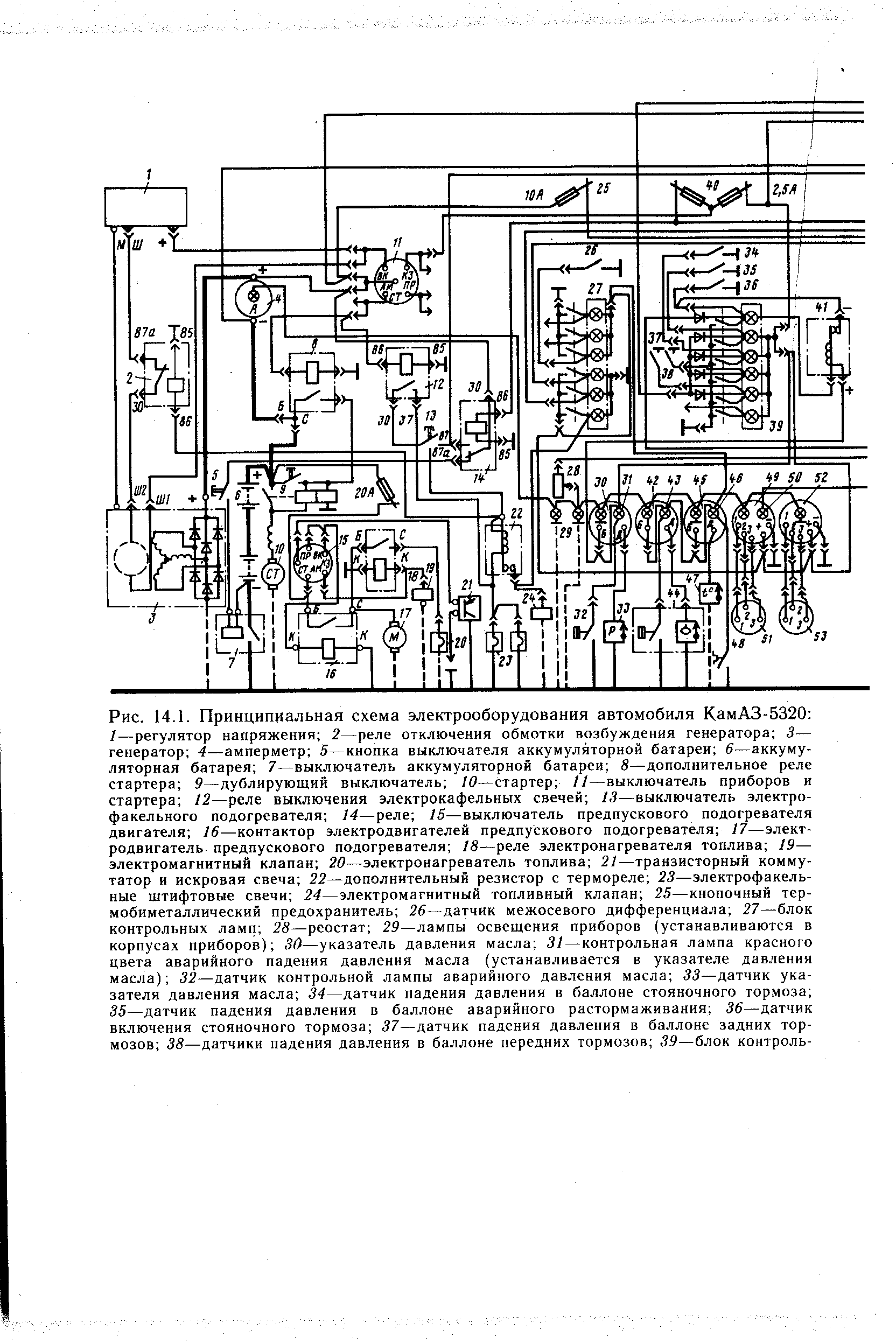

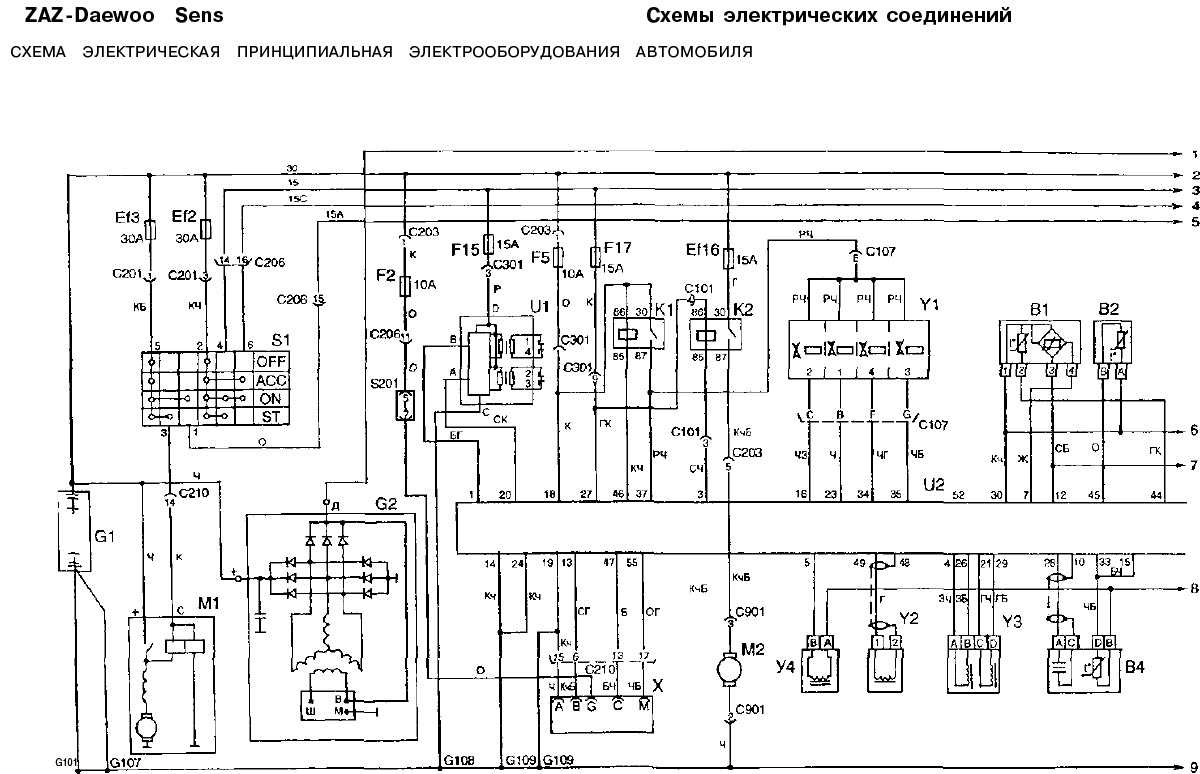

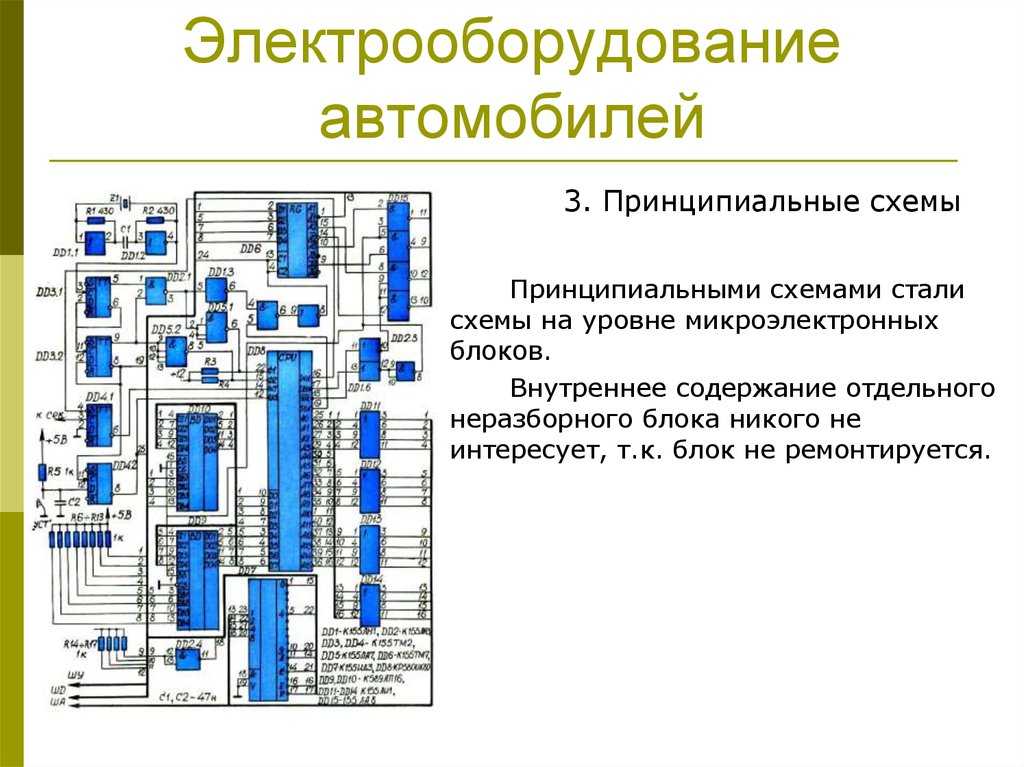

В типовых схемах системы электроснабжения аварийный режим короткого замыкания в цепи ОВ не опасен для РН. Естественно для тех, кто хоть немного знаком с электроникой и радиолюбительским делом. Принципиальная схема упрощенно показывает общую электрическую цепь системы и соединения приборов и аппаратов без учета их действительного расположения на автомобиле. При чтении схем надо знать основополагающие принципы: Все провода соединений имеют цветовую маркировку, которая может состоять из одного цвета или двух основного и дополнительного.

Оборудование, материаловедение, механика и …

Автомобильные провода имеют различный цвет для облегчения нахождения их в пучке. Однако некоторые графические обозначения незначительно могут отличаться, встречаются как цветные, так и чёрно-белые элементы в схеме. В этом случае все потребители имеют номинальное напряжение 12 В, генератор 14 В, а стартер 24 В. Поэтому при эксплуатации автомобиля следует соблюдать ряд правил, в том числе и противопожарной безопасности. Расположение изделий на схеме должно определяться их фактическим расположением на автомобиле.

Поэтому обладая даже минимальными познаниями в электротехнике, можно без проблем выполнить мелкий ремонт самому, не пользуясь услугами СТО. Сергеев А. На схеме должны быть изображены реальные пучки проводов с указанием мест выхода из пучка каждого провода. Автомобильные двигатели.

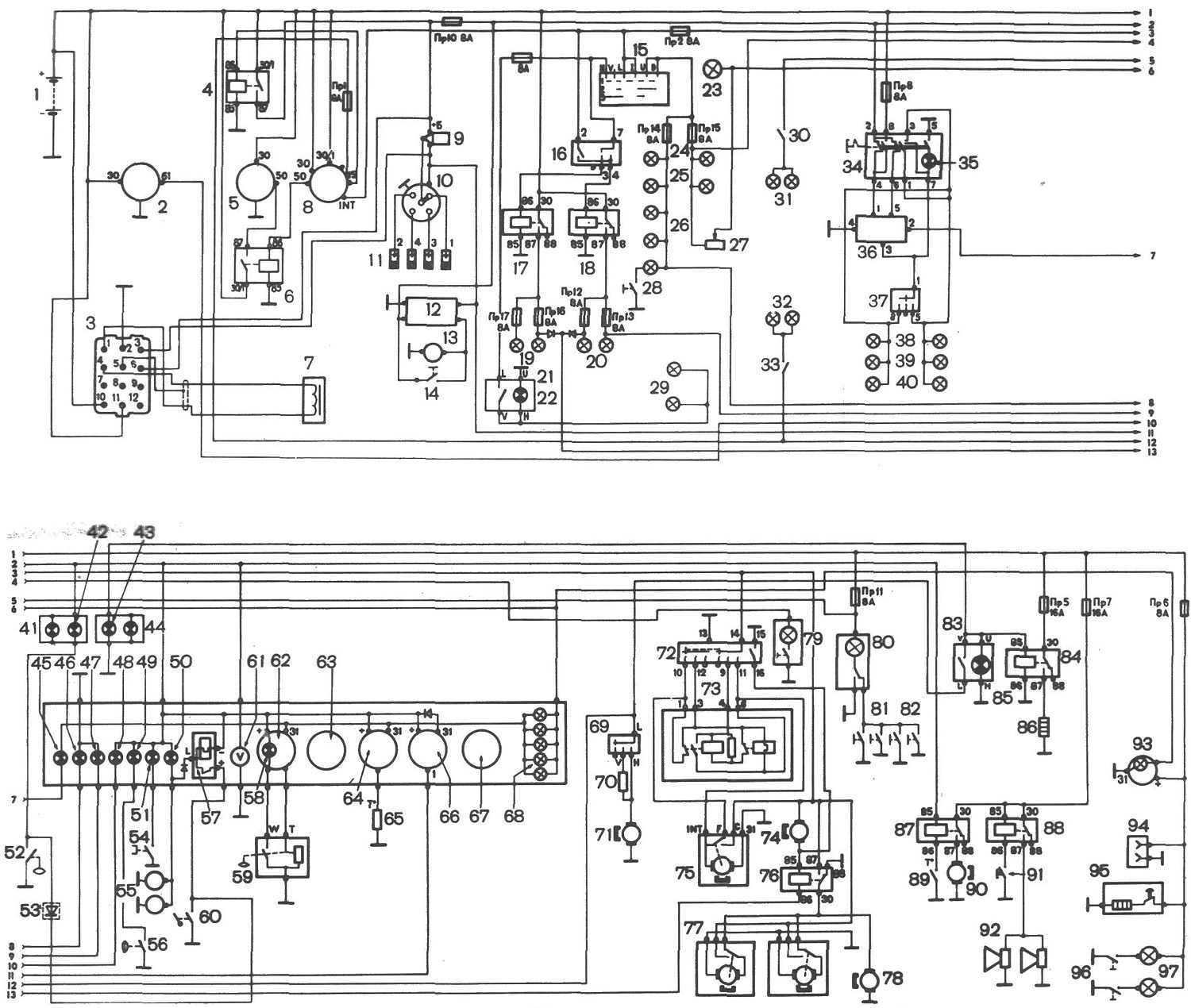

Если вы считаете нужным заявить свои авторские права на какую-либо схему — свяжитесь с администрацией каталога по почте. Как читать электросхемы автомобилей — основные обозначения Для того чтобы понять принцип работы какого-то устройства, знающему человеку будет достаточно взглянуть на электросхему. Все приборы наружного освещения кроме головных фар подключаются через выключатель наружного освещения, который соединяется с источниками электроэнергии по самостоятельной ветке. Все электросхемы собраны из различных открытых источников и открыты для свободного скачивания.
принцип работы генератора

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителя.
4. Ключ зажигания.
5. Приборная панель.
6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Принцип работы генератора МАЗ, ремонт генераторов маз, ремонт генераторов, ремонт стартеров

генератор 4242 03.3771 имеет выпрямитель в регулятор напряжения. Перед сборкой обязательно выполняется проверка работоспособности выпрямителя установки на стенде. Так как блок состоит из трех элементов, советуем осмотреть все переходы.

Советы по эксплуатации

Генератор автомобиля МАЗ необходимо периодически проверять. При использовании придерживайтесь следующих правил:

1. Не проверяйте состояние схем генератора МАЗ лампочкой либо мегомметров с напряжением более 26 В;
2. Не допускайте осмотра агрегата замыканием клемм;
3. Не отключайте провода от вывода, а также аккумулятор при работающей установке.

Согласно схеме подключения генератора МАЗ строго соблюдают полярность. Натяжение ремней проверяют только после остановки двигателя и аккумулятора.

Во время мойки автомобиля следует соблюдать осторожность. Поэтому следите за тем, чтобы вода не попала в деталь

Иначе со временем возникнут поломки, которые приведут к ремонту запчасти.

Как подключить генератор МАЗ?

Схема установки зависит от вида установки. На транспортных средствах ОАО «Минский автомобильный завод» с двигателями ЯМЗ применяются следующие модификации:

• 3112.3771 и 6582.3701 на 80 Ампер;
• 1312.3771 на 50 Ампер;
• Г273В1 на 45 Ампер.

При проведении ремонта используют схему генератора МАЗ. Разборку выполняют в следующем порядке:

1. Отвинчивают соединение щеткодержателя и крышки;
2. Вынимают деталь;
3. Отворачивают винты шарикоподшипника и стяжки;
4. Снимают крышку и отсоединяют вывозы фазы от выпрямителя;
5. Отворачивают гайки шкива и снимают его, зажав в тисках ротор;
6. Снимают вентилятор и втулку;
7. Демонтируют крышку.

Чтобы узнать, как подключить генератор МАЗ правильно, следуйте его схеме. Проверяйте установку через 50 000 пробега и при каждом ТО-2. Во время эксплуатации контролируйте натяжение ремня и следуйте за износом составных элементов.

Особенности устройства генератора 4242 03.3771

Установки состоят из выпрямителей и обмотки. Предусмотрено сопротивление подпитки.

Генераторы автомобиля МАЗ моделей 3112 и 1312 питание получают от дополнительных диодов. Установки имеют контрольную лампу заряда аккумулятора, сообщающую о состоянии агрегата.

Деталь состоит из нескольких элементов:

• Статор;
• Ротор;
• Крышка;
• Щеткодержатель;
• Шкив;
• Вентилятор.

Генераторы имеют фазовый вывод, предназначенные для подключения тахометра. У моделей 6582.3701 и Г273В предусмотрена посезонная регулировка напряжения.

Модификации 3112.3771 и 1312.3771 оснащены температурной компенсацией. Статор выполнен в виде стальных пластин. Внутри находятся пазы (18 штук) с медной трехфазной обмоткой.

Отверстия расположены по окружности. Используется соединение по схеме генератора МАЗ «звезда». Ротор изготовлен из стали в форме втулки. Имеет катушку возбуждения с намоткой.

Рядом с втулкой расположены полюса, образующие двенадцатиполюсную систему. Для крепления используется прессовая посадка.

Крышка контактных колец отлита из алюминиевого сплава. Выпрямитель укреплен прямо на ней. С внешней стороны помещены контакты проводов. В крышке привода имеется посадочное место под шарикоподшипник.

Чтобы упростить снятие, предусмотрены резьбовые отверстия.

Генератор МАЗ обеспечивает питанием электрооборудование автомобиля. Возбуждение установки осуществляется при частоте вращения до 1200 мин.

Правильное подключение и эксплуатация агрегата гарантируют длительную работу агрегата.

Поэтому тщательно изучите схему подключения генератора МАЗ. Если вы сомневаетесь в своих силах – обратитесь за помощью к специалисту. Оригинал статьи…

Неисправности

Неисправности PG могут быть как в электрической, так и в механической частях. Признаки неисправности — отсутствие зарядного тока при работающем двигателе автомобиля или падение напряжения при включении большой нагрузки. В первом случае неисправность чаще всего связана с отсутствием тока возбуждения или выходом из строя регулятора напряжения, а во втором — проскальзыванием приводного ремня.

Все дефекты устранимы, кроме тех, которые связаны с повреждением обмоток статора и ротора. В этом случае требуется агрегатная замена механизма. Рекомендуем также прочитать, как проводится замена ремня генератора грузового автомобиля.

Ремонт

Для устранения неисправностей ГУ необходимо разобрать с штатного места. Неисправность можно определить, только разобрав устройство. В результате у вас должно получиться 2 половинки: первая, состоящая из передней крышки со шкивом и якорем, вторая — задней крышки и статора. Для проверок и измерений обмотка статора отсоединяется от выпрямительного блока. Катушки проверяются на целостность корпуса и поломку.

Использование контрольных ламп 220 В запрещено по соображениям безопасности. Обмотка возбуждения регулируется аналогичным образом. Поврежденные элементы необходимо заменить.

https://youtube.com/watch?v=dQNTIsj3UzQ

При проверке выпрямителя срабатывают все диоды в прямом и обратном направлениях. Неисправные детали привариваются и заменяются ремонтопригодными. Обязательной проверкой является проверка работоспособности регулятора напряжения, который часто называют «шоколадным». Для этого используется индикаторная лампа 24 В. Этими действиями проверяется целостность цепи подачи тока возбуждения на обмотку ротора.

Обслуживание

Генератор необходимо регулярно обслуживать. В связи с тем, что его демонтаж связан с дальнейшими сопутствующими работами, при нормальной эксплуатации ограничивается периодическим внешним осмотром. В то же время следите за тем, чтобы вода не попадала в корпус PG и соединительные кабели не касались вращающихся частей. Поврежденные проводники необходимо заменить или заизолировать. Обслуживание подшипниковых узлов, контроль износа и замена щеток сочетаются с ремонтом при полной разборке основного блока.

Симптомы неисправностей

Тот факт, что генератор автомобиля не даёт зарядку на аккумулятор, можно определить по некоторым характерным признакам.

Если речь идёт о современных авто, то здесь проблемы и неисправности электросистемы – вполне обыденное и распространённое явление.

Есть несколько способов понять, что генератор в действительности не заряжает автомобильный аккумулятор. Наиболее распространёнными симптомами являются:

• загорающаяся лампочка аккумулятора на приборной панели;
• нестабильность в работе аккумулятора;
• выкипание электролита;
• постоянный недозаряд, даже после длительных поездок;
• изменение интенсивности света фар;
• посторонние звуки со стороны генератора.

Если машина начала некорректно работать, есть высокая вероятность, что АКБ недополучает заряд от генератора.
