Проверка технического состояния и ремонт полуоси

После того как демонтировали полуось нужно проверить ее состояние и состояние деталей входящих в комплект полуоси. Нужно удостовериться в том, что:

— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;

— запорное кольцо и подшипник не получили смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;

— пластина крепления подшипника и маслоотражатель не имеют повреждений;

— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм.

Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.

Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений.

Незначительный изгиб стержня полуоси устраняйте правкой.

После правки стержня полуоси биение горца фланца, замеренное в центрах, не должно превышать 0,05 мм.

Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.

Снятие запорного кольца

Снимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.

Предварительно отогните наружу держатели болтов крепящих пластину с маслоотражателем и щитом тормоза, и выньте болты.

Полукольцами приспособления 67.7823.9529 охватите подшипник и установите полуось вертикально так, чтобы полукольца опирались на упорное кольцо.

Поставьте под пресс полуось (рис. 13) и прикладывайте на шлицевой конец полуоси постепенно возрастающее усилие до снятия запорного кольца подшипника.

Запорное кольцо подшипника полуоси повторно не используйте, а замените новым.

Проверьте, не имеет ли посадочная поверхность полуоси рисок или повреждений; при необходимости замените полуось новой.

Сборка полуоси

Поставьте вертикально полуось, опирая ее фланцем на колесо 7 (рис. 14) приспособления 67.7823.9530.

Установите на полуось предварительно соединенные между собой двумя винтами маслоотражатель подшипника полуоси и пластину крепления подшипника с прокладкой; установите шарикоподшипник полуоси.

Вставьте новое запорное кольцо в специальную обойму 3, поставьте в печь и подогрейте кольцо приблизительно до 300° С с тем, чтобы в момент запрессовки на полуось его температура была 220 — 240° С.

Запорное кольцо на полуось напрессовывайте оправкой 1 на прессе усилием не выше 58,8 кН (6000 кгс) так, чтобы внутреннее кольцо подшипника оказалось зажатым между запорным кольцом и буртиком полуоси.

Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19,6 кН (2000 кгс).

Для этой цели полуось в сборе установите на специальное приспособление (рис. 15), а запорное кольцо зажмите в специальных тисках.

Приставьте ножку индикатора 1 с ценой деления 0,01 мм, к фланцу полуоси.

После установки стрелки индикатора на «0» приложите указанную осевую нагрузку, создавал динамометрическим ключом момент затягивания 78,5 — 83,3 Нм (8 — 8,5 кгс·м) на винте приспособления.

Винт через шарик упирается в торец полуоси. При этом не должно появляться даже самого минимального зазора между запорным кольцом и внутренним кольцом подшипника.

После снятия нагрузки и при отвертывании винта приспособления стрелка индикатора должна вернуться в нулевое положение; это доказывает, что не произошло никакого сдвига между запорным кольцом и полуосью.

Если стрелка индикатора не возвращается в нулевое положение, значит, запорное кольцо сместилось, и полуось в сборе необходимо заменить новой.

После проверки напрессовки запорного кольца установите болты крепления пластины и маслоотражателя 6 (рис. 14) и зафиксируйте их, отогнув внутрь, держатели болтов.

Замер осевого свободного хода полуоси на автомобиле

Ослабьте гайки крепления задних колес.

Поставьте упоры под передние колеса, и вывести задний мост.

Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение.

Снимите колеса и тормозные барабаны, привернув к полуоси приспособление 02.7834.9504 (рис. 16), пропустите через одно из отверстий полуоси удлинитель ножки индикатора 1 до упора в щит тормоза или в маслоотражатель и закрепите индикатор.

Произведите замер индикатором, прикладывая к фланцу полуоси усилие около 49 Н (5 кгс) в обоих направлениях вдоль оси заднего моста. Свободный ход не должен превышать 0,7 мм.

Что такое полуоси Ваз 2107, и как их заменить

В заднеприводных автомобилях, к которым, собственно, относится «семёрка», задние колёса являются ведущими. Именно они, вращаясь, заставляют машину двигаться. Вращающий момент к ним передаётся от коробки переключения передач через приводной (карданный) вал, редуктор и полуоси. Полуосей всего две: по одной на каждое заднее колесо.

Их роль заключается в том, чтобы передать крутящий момент от соответствующей шестерни редуктора к колёсному диску.

Каждая из полуосей установлена в соответствующем (левом или правом) кожухе заднего моста. Маслоотражатель с прокладкой и сальником служат для предотвращения вытекания смазки из кожуха. Подшипник предназначен для обеспечения равномерного вращения полуоси и распределения ударных нагрузок, поступающих от колеса к заднему мосту автомобиля.

Конструкция полуоси

Полуось — это цельнометаллический вал, изготовленный из стали. На одном его конце находится фланец для крепления диска колеса, а на другом имеются шлицы для зацепления с шестерней редуктора. Если рассматривать полуось в сборе, то кроме вала в её конструкцию также входят:

  • стопорное кольцо;
  • сальник (манжета);
  • подшипник.

Полуось ВАЗ 2107 подлежит замене в следующих случаях:

  • Полуоси меняются в том случае, если повредилась резьба на ней (см. фото справа): болты, которые крепят колесо, не могут затянуться, прокручиваются. Другим концом полуось вставляется в редуктор заднего моста (см. фото слева), на другом конце есть шлицы (они указаны стрелкой), если они слижутся, то полуось вообще перестанет вращаться, так как не будет входить в зацепление с шестерёнками. Тогда одно колесо будет стоять на месте, а другое – крутиться.
  • Есть ещё один случай, при котором полуось подлежит замене, – это износ подшипника или слезание стопорного кольца. Если кольцо слезло со своего посадочного места, то у заднего колеса будет люфт (при по раскачивании легко понять, есть этот люфт или нет). Если проблема с подшипником, то появится шум у одного из задних колес (люфт тоже может присутствовать).

Диагностика полуоси

Когда полуось будет снята, нужно проверить, нуждается ли она в замене.

Первым делом проверяется резьба и шлицевая часть на полуоси. Если резьба не разбита, а шлицевая часть цела вся, переходите к подшипнику и к стопорному кольцу. Сначала подшипник: он должен сидеть хорошо, возьмитесь за него рукой и поперемещайте влево и вправо, двигаться он не должен (допустим осевой зазор 0,7 мм). Дальше прокрутите подшипник: верхняя часть его должна будет крутиться, средняя же стоять чётко на валу и не двигаться. В противном случае подшипник неисправен и требует замены.

Теперь стопорное кольцо, благодаря ему подшипник держится на своём посадочном месте и не съезжает (если подшипник съедет, то полуось просто вылетит из редуктора), других функций стопорное кольцо не выполняет. Понять на глаз, что стопорное кольцо съехало, можно, пошатав подшипник, как мы уже рассказывали ранее, можно определить стопроцентно, чётко ли сидит стопорное кольцо. Иногда случается так, что полуось трескается или же изгибается в каком-то месте (чаще в средней части), в данном случае полуось полностью подлежит замене!

Снятие полуоси

Чтобы демонтировать полуось, следует:

Поставить автомобиль на ровной поверхности, установить упоры под передние колёса.
Баллонным ключом отвернуть колёсные болты.
Поднять кузов машины домкратом.
Выкрутить колёсные болты, снять колесо.
Используя ключ на 8 выкрутить направляющие шпильки барабана.
Демонтировать барабан

В случае если он не сходит с колодок, осторожно сбить его, используя проставку и молоток. Если барабан не поддается, его нужно сбить при помощи молотка и проставки
При помощи ключа на 17 (лучше торцевого) открутить гайки (4 шт) крепления полуоси

Они расположены за фланцем, но получить доступ к ним можно через специально предусмотренные отверстия, прокручивая полуось.

Как снять сломанную полуось

При переломе полуоси, демонтировать её обычным способом не получится. Но есть и другие методы. Если вал сломался непосредственно перед фланцем и его обломанный конец торчит из кожуха моста, к нему можно приварить отрезок арматуры, а потом уже с его помощью вытаскивать остаток полуоси.

Если же полуось сломалась внутри кожуха, можно попробовать его выбить куском арматуры, вставленным с обратной стороны моста, предварительно сняв противоположную полуось. В крайнем случае, чтобы извлечь обломок вала, придётся разбирать редуктор.

Подшипник генератора: рекомендации по замене

По замене подшипника генератора Нивы Шевроле даются следующие рекомендации:

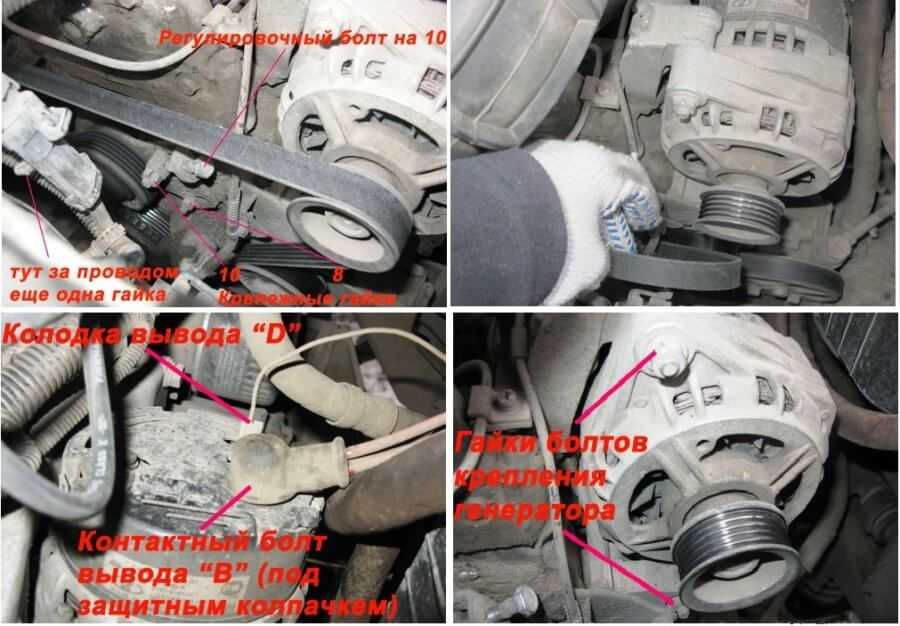

На первом шаге снимается сам генератор. Сначала ослабляются крепления генератора, потом отпускается болт регулировки. Следующие шаги — это удаление ремня и отсоединение массы от аккумулятора. Речь идет о минусовой клемме. От самого генератора также требуется отсоединить провода. Снимается конструкция через нижнюю часть. Для чего откручивается само крепление.

  • После этого мастер приступает к разборке генератора. Первый шаг – снятие шкива. Владельцу потребуется отвертка, чтобы заблокировать ротор. Главное – аккуратный подход к работе. Шкив откручивается соответствующим ключом. Оттянуть защелки потребуется, чтобы снять кожух. Деталь вытягивается на себя. Все соединения с болтами дополнительно обрабатываются. Тогда их будет легче откручивать.
  • Следующие шаги – откручивание винтов, снятие регуляторного блока напряжения. От щеток тоже надо на время избавиться. Крышка генератора отсоединяется от стартера, иначе не удастся получить доступ к самим подшипникам. Главное – не повредить обмотку во время такой работы.
  • После полной разборки генератора открывается доступ к подшипникам. Остается проверить детали на предмет появившихся дефектов, среди которых – трещины и сколы. Легкое ли вращение у деталей? Есть ли люфт между ними? От износа могут пострадать посадочные места, поэтому их также нужно осмотреть.
  • Далее необходимо выбить подшипник из гнезда. Для этого молоточком небольшого размера постукивают по поверхности. Удары должны быть сильными, но аккуратными, иначе результата не добиться. Кусок трубы подходящего размера станет отличной подставкой. Снятие задних подшипников невозможно, если не используется специальный съемник.
  • Свойства старых и новых деталей должны оставаться аналогичными. Та же наставка используется при запрессовывании в корпус. Якорь – место установки заднего подшипника.
  • При сборке действуют в обратном порядке.

Ниже смотрите видео о том, как разобрать и отремонтировать генератор Нивы.

Основные ошибки при замене

Многие автолюбители думают, что можно сэкономить, купив аналоговые запчасти. Однако не каждая марка авто может работать на универсальных деталях. Оригинальная продукция распространяется производителем, гарантирующим сервисное обслуживание. Неисправности в тормозных механизмах часто приводят к аварийным ситуациям на дорогах.

Еще одна ошибка, которую допускают новички, желая сэкономить – замена только одной колодки. Барабанный механизм меняется исключительно попарно – или на передних колесах, или на задних.

Нельзя допускать, чтобы колодки изнашивались в разное время. Нужно менять детали своевременно, иначе будут повреждены диски, и цена ремонта возрастет.

В ходе работы владелец автомобиля должен проверить состояние других элементов тормозной системы

Важно обратить внимание на изношенность дисков, пыльников, резиновых чехлов, шлангов. Это необходимо, чтобы устранить неисправность до того, как случится непоправимое во время вождения

Замена тормозных колодок — не сложная процедура, которую способен провести любой автолюбитель, не обращаясь в сервисный центр. Следуя пошаговой инструкции, неисправность будет быстро устранена, а элементы системы — восстановлены.

↑ Как снять полуось ВАЗ 2106?

Вывешиваем заднюю часть автомобиля на треноги, снимаем заднее колесо и тормозной барабан.

Домкратом приподнимаем разбираемый край балки заднего моста, чтобы после снятия полуоси не выливалось масло.

Головкой «на 17» через отверстия во фланце полуоси отворачиваем четыре гайки.

Снимаем пинцетом упругие шайбы.

На фланце полуоси закрепляем ударный съемник (см. Приложения) и выбиваем полуось из балки.

Вместо этого приспособления можно воспользоваться снятым колесом. Устанавливаем его обратной стороной на двух болтах и резким движением выдергиваем полуось.

Полуось вынимается вместе с маслоотражателем, пластиной крепления, подшипником и запорным кольцом.

Между фланцем балки и щитом тормоза установлено резиновое уплотнительное кольцо.

Раздвижными пассатижами вынимаем манжету полуоси из гнезда в балке заднего моста.

Легкими ударами молотка по торцевой головке (отрезку трубы подходящего диаметра) запрессовываем новую манжету.

При деформации полуоси, больших радиальных и осевых зазорах в подшипнике, смещении запорного кольца, износе шлицев – полуось необходимо заменить на новую в сборе.

Шевроле Нива воет передний мост

Ремонт переднего редуктора ВАЗ 21213 Нива

Передний мост Шеви Нива на Ниву2121

НИВА. Отключаемый передний мост. 2я часть. ответ на коменты.

УСТРОЙСТВО ОТКЛЮЧЕНИЯ ПЕРЕДНЕГО МОСТА ДЛЯ НИВЫ (LADA 4Х4, ВАЗ2121)

Что гудит,редуктор или полуось, как определить?

ПРО НИВУ! Неисправности в трансмиссии и люфт в передних приводах ваз нива 21213 ! Устранение!

Шевролет Нива Лювт в переднем мосту

Гул в РК Нива Шевроле

Почему гудит редуктор

гул нива шевроле

  • Калибровка дроссельной заслонки Шевроле Авео
  • Разборка суппорта Шевроле Ланос
  • Chevrolet suburban налог
  • Шевроле Нива и ховер сравнение
  • Как снять компрессор кондиционера Шевроле Лачетти
  • Дифференциал Chevrolet aveo
  • Поводок на Шевроле Авео т300
  • Chevrolet niva поддержанная
  • Шевроле Круз 2005 технические характеристики
  • Судзуки Шевроле Круз рулевая рейка
  • Капот Шевроле 1999
  • Онлайн видео Шевроле камаро
  • Габарит на Chevrolet aveo t300
  • Шевроле Авео ремонт своими руками электрика
  • Шевроле camaro 2016

Главная » Подборки » Шевроле Нива воет передний мост

Устройство

Детали агрегата находятся в прочном металлическом корпусе, защищающем механизм от повреждений. Для смазки вращающихся частей используется трансмиссионное масло.

Усилие карданного вала, прикрученного к фланцу на хвостовике узла, передается ведущей шестерне. Далее, через сателлиты, крутящий момент распределяется между шестернями полуосей (левой и правой).

Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:

Ваз 2106 замена заднего ступичного подшипника

Ваз 2110Ваз 2106 замена заднего ступичного подшипника

Замена ступицы ВАЗ 2106 производится достаточно редко, поскольку деталь служит долго, не менее 150 тысяч км. причина, по которой выполняется операция по замене, износ посадочных мест подшипников, в результате чего обоймы последних начинают прокручиваться. Определить неисправность можно только при снятии ступицы и извлечения обойм подшипников. Если они прокручиваются в своих посадочных местах, то после удаления смазки на внутренней поверхности будут видны четкие следы.

Признак износа подшипников ступицы — гул и вибрация со стороны одного из передних колес. Чтобы точно определить происхождение гудящего звука, автомобиль поднимают домкратом и вращают рукой колесо в разные стороны. Если при этом раздается звонкий шум, то требуется замена подшипников. Срок службы этих деталей в среднем составляет 40-50 тысяч км. Разобрать этот узел на автомобиле ВАЗ 2106, извлечь старые детали и поставить новые — задача несложная и доступна каждому автолюбителю.

Вернуться

Передние подшипники качения — роликовые, конусного типа, состоящие из двух частей: внешней и внутренней. Изделия хорошего качества продаются в комплекте с необходимым количеством смазки и двумя зажимными гайками. Гайки различаются своей резьбой, на одной она левосторонняя, на другой — правосторонняя, первая подойдет к оси правой цапфы, вторая — к левой.

Производителю неизвестно, на каком из колес будет производиться замена, поэтому он и комплектует изделие обеими гайками. Дополнительно нужно приобрести сальник, который стоит в задней части ступицы и не позволяет вытекать смазке. Выполнять работу можно на ровной площадке, зафиксировав автомобиль ручным тормозом, чтобы он не откатывался.

Перед тем как поднять машину домкратом, надо вытащить металлический пыльник, закрывающий гайку ступицы и ослабить последнюю ключом на 27 мм. Затем ослабляются колесные болты, авто поддомкрачивается и колесо снимается. Следующий этап — снятие тормозного суппорта, который крепится к цапфе 2 болтами, их нужно выкрутить, снять деталь и отодвинуть в сторону.

Рекомендуется предварительно извлечь из суппорта тормозные колодки, тогда его проще будет ставить обратно.

Теперь можно до конца выкрутить гайку, вытащить шайбу и снять ступицу с оси цапфы руками. После этого нужно со всех деталей удалить старую смазку, она содержит металлическую стружку.

Вернуться

Ваз 2106 | замена подшипников ступицы заднего колеса

Вам потребуются
  • баллонный ключ, ключ «на 27»
  • плоскогубцы
  • отвертка
  • бородок или выколотка
  • молоток
  • домкрат
  • подставка
  • противооткатные упоры

Перед началом работы

Снимите тормозной барабан (см. подраздел 7.2.1.).

В ступице установлены два роликовых однорядных подшипника. Во время эксплуатации необходимо регулировать зазоры и заменять смазку в подшипниках.

Если при покачивании вывешенного колеса ощущается люфт, который нельзя устранить регулировкой, или появился шум во время движения, есть вероятность, что подшипники ступицы вышли из строя.

Возможен выход из строя одного из подшипников ступицы. Подшипники должны проворачиваться свободно, без заеданий. Ролики и кольца подшипников не должны иметь раковин, выкрашиваний или следов износа. Дефектный подшипник замените.

ПОРЯДОК ВЫПОЛНЕНИЯ
10. Таким же способом запрессуйте в ступицу наружное кольцо переднего подшипника (меньшим внутренним диаметром внутрь ступицы). 11. Смажьте смазкой Литол-24 оба подшипника и 12. наружные кольца подшипников, а также заполните смазкой внутреннюю полость ступицы между кольцами подшипников.
13. Смажьте рабочую кромку нового сальника смазкой Литол-24. 14. Установите на место задний подшипник и сальник рабочей кромкой внутрь ступицы. 15. С помощью подходящей оправки запрессуйте сальник в ступицу до упора (заподлицо с торцом ступицы).
16. Установите защитное кольцо и запрессуйте его на ступицу до упора. После этого установите на место тормозной барабан и отрегулируйте зазоры в подшипниках (см. подраздел 5.2.4.).

automn.ru

Устройство заднего моста ВАЗ 2106

Конструкция «шестёрочного» ЗМ состоит из таких основных узлов, как чулок, редуктор и полуоси. Каждый из них является неотъемлемой частью, без которой невозможно нормальное функционирование рассматриваемого механизма.

Корпус

Корпус или чулок заднего моста представляет собой два штампованных кожуха в виде трубы, которые соединены между собой посредством сварки. С наружной стороны кожухов сваркой закреплены фланцы с проточенными посадочными местами под полуосевые подшипники и манжеты, которые препятствуют вытеканию смазки. Во фланцах есть 4 отверстия для болтов, фиксирующих тормозной щит, на котором крепится тормозной цилиндр с колодками. Также посредством этих болтов удерживается маслоотражательный элемент и пластина, которая обеспечивает фиксацию подшипника полуоси в чулке. В средней части корпуса есть уширение, которое является картером заднего редуктора. В картере есть отверстия для сапуна, а также для заливки и слива смазки. Непосредственно на чулке приварены кронштейны для крепления элементов задней подвески.

Редуктор

Основная функция заднего редуктора — уменьшение и передача крутящего момента от карданной передачи к колёсам задней оси. Конструктивно узел выполнен из корпуса, шестерён главной пары, коробки дифференциала с роликоподшипниками. Как раз от количества зубьев на коничке и планетарке зависит передаточное число узла. На ВАЗ 2106 число зубьев ведомой шестерни 43, а ведущей 11. Передаточное число определяется так: 43/11=3,9.

Полуоси

Основным назначением полуосей является передача преобразованного редуктором крутящего момента на колёса транспортного средства. С одной стороны полуось имеет шлицы, посредством которых она зацепляется с шестернями в редукторе, а с другой — расположен шариковый подшипник, обеспечивающий вращение механизма, и фланец для крепления барабана тормозов и заднего колеса.

Усиленные передние и задние мосты на Ниву

Артикул: 001

ЦЕНА: 17 500 руб.

Стальной корпус редуктора переднего моста версия «4box»

Артикул: 002

Стальной корпус редуктора переднего моста версия «4box»

Появлению совершенно новой модификации стального корпуса редуктора переднего моста (СкРПМ) предшествовала долгая и кропотливая конструкторская работа наряду со всесторонними испытаниями.

СкРПМ «4box»- это новое слово в производстве и конструировании. Впервые серийный узел был полностью продуман,сконструирован и интегрирован с другими узлами и деталями серийного автомобиля с нулевой позиции! Ведь теперь совершенный новый корпус изготовлен без использования «обрезка» чулка заднего моста! Отсутствие упругих элементов, чёткое и надёжное крепление за 4 точки.Две из которых находятся на балке, а две- на осях нижних рычагов подвески. Одновременно являясь их растяжкой и усилением.Наличие стабилизатора поперечной устойчивости больше не нужно для крепления корпуса, а жёсткое крепление без сайлентблоков по нраву придётся не только спортсменам,но и рядовым пользователям,любящим надёжность и уверенность.Теперь возможен быстрый и оперативный монтаж-демонтаж редуктора без снятия корпуса. А также быстрый доступ для ревизии главной пары иили блокировки через переднюю крышку.

Применение: Нива, LADA 4×4, LADA 4×4 Urban,Chevrolet Niva,2101-2107. Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131, и их модификации.

Комплектация:

  • Стальной корпус с кронштейнами
  • Крепёжные метизы и скобы
  • Инструкция по установке
  • Гарантийный талон (Гарантия на корпус (СкРПМ)-пожизненно).

голоса

Рейтинг статьи

Сложности подбора деталей

Прежде чем приступить к замене, необходимо выбрать подходящий комплект колодок. На рынке присутствует множество вариантов для Лады Приоры. Условно их можно разделить на две категории – детали, оснащенных АБС и без этой системы. Понять, к какому типу относится ваша Lada Priora несложно – в схему автомобилей с антиблокировочной системой входит датчик АБС и подключенный к нему провод.

Основные принципы подбора общие для двух категорий. Товар должен быть хорошо запакован, иметь защитные голограммы и паспорта качества. При покупке целого комплекта с выжимными пружинами желательно их проверить. Нередко встречались наборы из Китая, где скобы пружин развернуты не в ту сторону.

Не стоит искать, сколько будет стоить самый дешевый комплект для ВАЗа. Лучше отдать предпочтение оригинальным деталям или именитым аналогам. Даже при большей стоимости колодки обеспечат отличный ресурс и прекрасную тормозную динамику.

Подбор для машин с ABS

Ниже представлен список комплектов колодок, обладающих лучшим соотношением цена — качество.

Наименование и номер детали Минимальная цена, руб.
AT 2090-118BP 400
АвтоРеал АВ18-350-2090 450
Pilenga BSP1005N 600

Подбор для авто без ABS

Если ваша Лада Приора не оснащена антиблокировочной системой, то следует приобрести специальные колодки. Самыми популярными являются следующие комплекты.

Марка детали Начальная стоимость, руб.
Fortech FB-2102 500
Pilenga BST1002N 550
Bosch 0986487219 800

Замена привода, сальника и подшипника

Необходимость замены полуоси и ее комплектующих может быть вызвана увеличенным посторонним шумом в заднем мосту, износом как шлицевого соединения, так и усталостное разрушение опорных подшипников.

Для выполнения замены деталей заднего привода понадобятся следующие инструменты и материалы:

  • ключи накидные и торцевые в наборе;
  • плоская отвертка;
  • баллонный ключ;
  • молоток;
  • болгарка;
  • паяльная лампа или газовая горелка;
  • зубило;
  • настольные тиски;
  • домкрат;
  • дополнительная деревянная опора;
  • оправка, равная диаметру сальника полуоси;
  • обратный молоток.

Процесс разборки и замены полуоси:

  1. Установите автомобиль на подъемник либо на эстакаду. Работы следует проводить на выключенном ручном тормозе.
  2. Демонтируйте задние колеса открутив крепежные гайки.Замена
  3. Задний тормозной барабан крепится 2-мя болтами к ступице. Для снятия воспользуйтесь ключем на «12» и молотком (лучше с пластиковой ударной частью) для обстукивания кожуха по периметру.
  4. После снятия необходимо очистить его внутреннюю поверхность щеткой по металлу и снять зачистным кругом с болгаркой крайний буртик. Это обеспечит Вам более быструю и простую сборку тормозного механизма в обратной последовательности.
  5. Чтобы заново не пришлось собирать задний тормозной механизм, привяжите его в сборе на вязальной проволоке либо на веревке к задней пружине.
  6. Открутите 4 крепежных гайки болтов пластины опорного подшипника.
  7. Чтобы задний мост не опустился — подоприте его упором из бруса либо зафиксируйте на домкрате. На пол установите широкую тару для сбора вытекающего трансмиссионного масла.
  8. Демонтируйте кронштейн амортизатора.
  9. Резкими движениями вытяните полуось из посадочного места при помощи обратного молотка.

Процесс замены сальника:

  1. Снимите резиновую заглушку с фланца моста.
  2. Пассатижами с шлицевой отверткой аккуратно демонтируйте старый уплотнитель. Следите за тем, чтобы не оставить задиры на зеркале посадочного места сальника в картере заднего моста. В противном случае трансмиссионка будет регулярно подтекать через риски в металле.
  3. Перед установкой нового сальника, его внешний посадочный пояс необходимо немного смазать WD-40 либо маслом из моста. Для запрессовки воспользуйтесь старым сальником либо подходящей по диаметру оправкой и молотком. При установке следите за равномерным и соосным захождением корпуса уплотнителя относительно оси.

Советы владельца а/м Нива Шевроле: «Denis-142» с сайта “DRIVE-2” советует также, попутно, проверять ступичный подшипник, сменить смазку в корпусе для более лучшей работы. Денис устанавливал на свой автомобиль комплект сальников фирмы «Резинотехника», которые подходят размер в размер.

Процесс замены подшипника:

  1. Зафиксируйте старую полуось в тисках.
  2. Для демонтажа стопорного кольца и подшипника необходимо аккуратно сделать не сквозной косой надпил отрезным кругом с болгаркой.
  3. Далее с помощью зубила и молотка произвести последовательное простукивание заменяемых деталей до полного снятия с вала.
  4. Для запрессовки нового упорного подшипника воспользуйтесь отрезком трубы подходящего диаметра или специальной оправкой. Упираться необходимо исключительно внутреннее кольцо шарикового подшипника.
  5. Для установки стопорного кольца на ось воспользуйтесь газовой горелкой или паяльной лампой. Новую запчасть необходимо разогреть в течении 5 минут и через трубку-переходник быстро посадить на вал до упора. При работе соблюдайте меры безопасности!
  6. После остывания кольца можно устанавливать собранную конструкция в задний мост в обратной последовательности.

Совет бывалого владельца внедорожника: «Сан Саныч 45» из г. Кореновск с форума “drom.ru” советует при сбивке подшипника молотком производить удары по кругу а не в одну точку, чтобы не было перекоса. Также Александр вскрывает всегда новый подшипник, по его мнению заводской смазки недостаточно для продолжительной работы подшипника полуоси. В его опыте были случаи приобретения новых деталей с полностью отсутствием смазки внутри корпуса.

После сборки системы, затяжки всех креплений ремонтного узла, установите ТС на ровную поверхность. Обязательно визуально проверьте требуемый уровень трансмиссионного масла в заднем приводе Нивы.

Как снять тормозной барабан (вариант №1)

И так имеем ситуацию, когда тормозной барабан свободно прокручивается, но снять его не получается. Для начала необходимо полностью отпустить рычаг ручного тормоза. Теперь с помощью деревянного бруска (ни в коем случаи не металлическим, иначе край барабана может отколоться) простукивая края барабана с внутренней стороны, одновременно проворачивая, пробуем понемногу снимать

Обратите внимание, что данную операцию необходимо проводить, когда автомобиль стоит на яме

Как снять тормозной барабан (вариант №2)

Использовать данный способ снятия тормозного барабана следует в том случае, если он прикипел к полуоси

На домкрате вывешиваем колесо барабан которого необходимо снять, под остальные колеса кладем башмаки (противооткаты), снимаем колесо и направляющие шпильки, под мост подкладываем тюльку опускаем машину чтоб плотно села на тюльку. Заводим машину включаем 3 передачу и немного раскрутив (примерно 3000 — 4000 оборотов) вывешенное колесо и резко бьем по тормозам, итак барабан сорван с места. Снова на 3 передаче разгазовываем до упора секунд 10 — 20, глушим идем проверяем, снимаем барабан если же он не слез тогда идем и еще газуем.

Нюансы монтажа и регулировки

Сборка (схема) дифференциальной конструкции привода проводится следующим образом.

  1. Присоединение обеих коробок сателлитов в зависимости от корпусного порядкового номера.
  2. В левую коробку сателлитов вставляется крестовина.
  3. Сборную шестерню поместить в левую коробку.
  4. Трансмиссионным маслом смазать единицы дифференциала (шестеренки полуосей, сателлиты, оси, упорные шайбы).
  5. Шейки шестереночных колец полуосей зафиксировать опорными шайбами.
  6. Сателлиты обязательно укрепить на оси разъединенного крестовика.
  7. Те же действия провести с правой коробкой.
  8. Затянуть части коробок, ввести ведомое колесо базовой передачи.

Мастер перебирает агрегат

Шестерики полуосей монтированного дифференциала провернуть с помощью шлицов с усилием не более 59 Н. Регулировка элементов конструкции привода проводится при их замене.

  1. Внутренние кольца подшипниковых узлов дифференциала закрепить на шейки, торцевой люфт между коробкой и кольцами должен приблизиться к величине в 3,5-4,0 мм.
  2. Установленный сборный дифференциал закрывается автопрокладкой, колпачком резервуара. Прикатать подшипники для установки правильного положения. Закрепить запор теплообменника.

Монтаж и регуляция шарикоподшипников проводящего шестерика заднего преобразователя.

  1. Фиксация элементов направляющей на основную шестерню.
  2. Притирка хвостового конца с элементом направляющей.
  3. Расположение распорки и прокладок сборного узла роликов между внутренними кольцами.
  4. Основной крепеж регулировочного кольца главной шестеренки.

Все промежуточные действия, кернение показывает схема на рис. 2. Данная схема наиболее подробно описывает все нюансы.

  1. При наладке головного сборного шестереночного колеса не должно быть продольного люфта, пружинный динамометр покажет усилие. Показатели для новых деталей – 15-30 Н, для приработанных – 20-35 Н. Чтобы уменьшить натяжение при установке подшипников, можно добавить прокладки. Чтобы увеличить – убрать.
  2. Корректировка подошла к концу, все части закрепляем на свои места, качественно зашплинтовываем.

Настройка люфта и расположение шестеренки центральной передачи проводятся так.

  1. В теплообменник устанавливается потенциал с отлаженными сборными роликоподшипниками, прокладка их разъединения с крышкой, укрепленной болтом.
  2. Выставляется расстояние между обоими зубчиками: 0,2-0,6 мм. Регулировка люфта происходит с зачетом числа сальников ведомой шестерни: при уменьшении их количества необходимо увеличение зазора, и наоборот. При перестановке прокладок натяг элементов потенциала не нарушится лишь тогда, когда не меняется численность прокладок.
  3. Схема зацепления шестереночных колес по пятну контакта приведена на рис. 3.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
