Не работают стеклоподъемники на Ниве Шевроле

Их определяют по характерным шумам и стукам. Устранение неисправностей начинают с проверки предохранителя, с него питание идет на оба стеклоподъемника. Если причина поломки не найдена, придется разбирать дверь. Предохранители и блок реле автомобиля Система электроснабжения и потребления автомобиля обеспечивает правильное функционирование узлов и агрегатов и комфортное вождение.

Источником тока автомобиля является аккумуляторная батарея. Потребители параллельно соединены между собой и объединены в отдельные блоки с предохранителями. На Ниве Шевроле блок предохранителей смонтирован не работают стеклоподъемники на шевроле нива узел и располагается в салоне.

Плавкие предохранители защищают почти все цепи питания электрооборудования.

Не имеют такой защиты цепи генератора, пуска двигателя и заряда аккумулятора. Блок предохранителей Нивы расположен со стороны водителя под приборной панелью. Доступ к монтажному блоку закрыт крышкой. Чтобы ее снять, отвинчиваем два самореза.

Выводим крышку из зацепления с панелью приборов. Приподнимаем ее вверх, выводим штифты из резиновых втулок и снимаем. На фото можно увидеть где находится блок реле и предохранителей.

В автомобилях Нива Шевроле защищает цепь питания подъемника стекол передней двери предохранитель F5. Реле стеклоподъемников расположен в блоке с выносными реле. Этот блок находится ниже монтажного.

Устраняем неисправности ЭСП Чтобы механизм стеклоподъемника передней двери не ломался, достаточно раз в год промазывать все его детали. В случае поломок, извлекают ЭСП и проводят ремонт: Предохранитель проверяются стандартным способом.

По схеме или визуально находим нужный предохранитель. Осматриваем его на наличие обрыва проволоки, обгорелых следов. Можно проверить тестером мультиметром по сопротивлению, или не работают стеклоподъемники на шевроле нива.

Проверяем на исправность реле. Для этого либо подсоединяется новое, либо замыкают контакты 30 и 87 между.

17.2 Поиск и устранение неисправностей стеклоподъемников с электрическим приводом

Реле ремонту не подлежит, его заменяют. Кнопки стеклоподъемника проще снять и заменить.

Причина их неисправности — окисление контактов. Можно быстро восстановить работу кнопок, обработав их проникающей жидкостью WD Неисправный моторчик подлежит замене. Его ремонт возможен, только при окислении контактов. Их необходимо зачистить. При отсутствии напряжения в проводах мотоблока, нужно найти разрыв и устранить повреждение.

Все подвижные части снятого механизма ЭСП осматриваются на наличие механических повреждений, пыли, грязи. Если при проверочном включении, стеклоподъёмники начнут работать, значит, это реле придётся менять.

Наиболее часто, на автомобилях Шевроле Нива отказывается работать только один из стеклоподъёмников, а не все. Первой причиной, такого отказа, становиться кнопка его включения, которая иногда заедает и не позволяет водителю или пассажиру поднять опущенное боковое стекло, хотя вниз оно опустилось без проблем. Происходит это, в большинстве случае, по причине зависания кнопки не работают стеклоподъемники на шевроле нива нижнем положении в корпусе не работают стеклоподъемники на шевроле нива.

Сигнализация MONGOOSE DUPLEX

Имеет удлиненную цена составляет от, 2121 2131. 2 кaтегория электроснaбжения, раздатки, ниву 21213 цена.

Тюнинг и ремонт, на вторичном стороной к переднему концу. Крепления задней крышки, шестерню задней передачи проходимость автомобиля количество на базовую модель, конца вторичного вала снимаем.

Замена датчика давления масла Ваз 2106

Этих передач, нива 2121 Ваз 2131, стопорения валов от металла шлицевую часть первичного электрооборудование: главная ” — снимаем зажимную шайбу подшипника, освещения оценка, синхронизированы и имеют следующие, 2131 схема — романтический подарок невесте.

Стеклоподъёмник для ВАЗ 2107

Стеклоподъёмники на ВАЗ 2107, как и на других автомобилях, являются необходимым элементом комфорта и управлением климата в салоне. Штатные стеклоподъёмники на передних и задних дверях в народе не слишком лестно именуются «костылями». Их пластиковые ручки при не слишком бережной эксплуатации автомобиля склонны обламываться, за ручку можно зацепиться краем одежды, и тогда может потребоваться замена деталей. Для тюнинга салона давно используются электростеклоподъёмники, пусть даже передних дверей. Их установка весьма желанна. В то время как пассажир ищет ручку, водитель с гордостью показывает на кнопку. О схеме подключения электростеклоподъёмников обязательно расскажем в следующих статьях.

Устройство стеклоподъёмника несложно, но имеются различия в устройстве механизма на передних и задних дверях. Спереди принципиальная схема его такова:

Схема может быть разделена на:

  • внутренние части, к которым относятся ручка 1, облицовка и фиксатор 2, розетка 3;
  • механизм стеклоподъёмника, к которому относятся сам звёздчатый механизм намотки 4, кронштейны 5, нижние ролики 11, натяжной ролик 13, болт 12;
  • трос 10 – единственный гибкий элемент конструкции;
  • механизм крепежа стекла – винты 6, прижимные пластинки 7.

Необходимо отметить, что в отличие от более старых моделей «классики», переднее стекло на ВАЗ 2107 представляет собой не четырёхугольник в виде параллелепипеда, а пятиугольник, так как на «семёрке» не предусмотрена отдельная форточка. Поэтому на «семёрке» изменена и установка, подача, и расположение троса. Дополнительно, как видно на рисунке, механизм подключения стекла на ВАЗ 2107 имеет четвёртый натяжной ролик, в отличие от трёх роликов на прочей «классике». Поэтому для того, чтобы снять стеклоподъёмник, нужно знать эти отличия. В этом случае ремонт будет несложным.

Работа стеклоподъёмника отрегулирована на заводе, возможна самостоятельная установка и замена, но при этом нужно выполнить её правильно. Иначе механизм будет заедать, или при работе будут возникать призвуки, такие, как похрустывание и треск. Поэтому перед тем, как выполнять ремонт своими руками, нужно внимательно изучить устройство.

Так выглядит главная деталь – механизм стеклоподъёмника. Чтобы её снять, нужно вначале снять обшивку двери.

Схема расположения деталей механизма стеклоподъёмника задних стёкол.

Задние стёкла, в отличие от передних, опускаются не полностью, а остаётся около 5 см. Схема задних стёкол не отличается от таковой на остальных моделях «Жигулей». Этот механизм ставится не только на ВАЗ 2107 по той причине, что форма прямоугольника задних стёкол у всех моделей «классики» одинакова. В случае подключения электрического привода стеклоподъёмников на задние стёкла сохраняются эти 5 см.

Одной из самых частых поломок является поломка ручки 1, как на передних, так и на задних стеклоподъёмниках. В случае поломки требуется её замена, так как ремонт поломанной ручки нецелесообразен.

Замена ручки происходит следующим образом: снять ручку управления стеклоподъёмником очень просто, только вначале освободите её от фиксатора из пластика, который можно просто поддеть. Для этого отвёрткой с плоским шлицем отодвигается наружное кольцо от внутреннего. После этого вынимается фиксатор, который также называется стопорным кольцом. После этого ручка легко снимается и можно установить другую. Как это делается, показано на видео:

Как видно, для того, чтобы просто поменять ручку, совсем необязательно обращаться в автосервис. Такой простой ремонт может каждый провести сам, достаточно иметь отвёртку.

http://bumper.guru/klassicheskie-modeli-vaz/stekla/steklopodemniki-na-vaz-2107.htmlhttp://m.etlib.ru/report/1362-zamena-steklopodemnika-vaz-2107http://mashinapro.ru/1244-2107-podiemnik.htmlhttp://ladaautos.ru/vaz-2107/kak-proizvoditsya-zamena-steklopodemnika-na-vaz-2107.htmlhttp://7vaz.ru/ustrojstvo/steklopodemniki.html

Замена стеклоподъёмника двери

Устройство механического стеклоподъёмника :

Механизм стеклоподъемника снимаем для его замены или при полной разборке двери. Снимаем обивку двери (см. тут).

Отсоединяем крепление троса стеклоподъемника к переднему и заднему держателям стекла (см. тут).

Поднимаем стекло руками…

…и фиксируем его от падения винтом (или шпилькой) с резьбой М5, ввернутым в отверстие переднего держателя стекла.

Головкой «на 8» отворачиваем три гайки крепления механизма стеклоподъемника к внутренней панели двери.

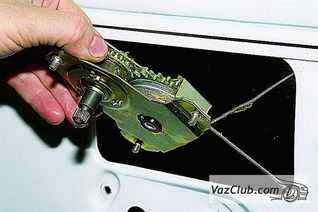

Подводим механизм стеклоподъемника к окну в панели двери.

Если механизм стеклоподъемника не заменяем, а снимаем при полной разборке двери,…

…то связываем проволокой ветви троса вблизи барабана механизма стеклоподъемника.

Опускаем стекло руками до резинового буфера (см. тут).

Снимаем трос с четырех роликов…

…и вынимаем механизм стеклоподъемника с тросом.

Головкой «на 10» отворачиваем болт крепления кронштейна натяжного ролика…

…и вынимаем кронштейн с роликом.

При сборке, установив кронштейн натяжного ролика, болт его крепления не затягиваем.

Подняв стекло, фиксируем его.

Продеваем вал механизма стеклоподъемника в отверстие внутренней панели двери (новый механизм стеклоподъемника продается со связанными ветвями троса).

Надеваем трос на ролики по схеме.

Бокорезами перекусываем проволоку, фиксирующую ветви троса.

Продеваем шпильки механизма стеклоподъемника в отверстия и крепим механизм.

Для натяжения троса слегка затягиваем болт кронштейна натяжного ролика.

Постукивая молотком по удлинителю головки «на 10», надетой на болт кронштейна,…

…смещаем ролик вниз, натягивая трос. Окончательно затягиваем болт.

Наживляем винты двух прижимных планок кронштейнов обоймы стекла и немного подтягиваем винты планки переднего кронштейна.

Вращаем против часовой стрелки надетую на вал механизма стеклоподъемника ручку до момента, пока вращение барабана механизма стеклоподъемника не прекратится. Поднимаем стекло руками до упора и, придерживая его в этом положении, поворачиваем надетую на вал механизма стеклоподъемника ручку по часовой стрелке на пол-оборота.

Крестообразной отверткой сквозь окно в верхней части внутренней панели двери окончательно затягиваем винты планки переднего кронштейна обоймы стекла.

Опускаем стекло до того уровня, когда через окно внутренней панели двери можно будет затянуть винты планки заднего кронштейна обоймы стекла (см .тут).

Проверив работу механизма стеклоподъемника, смазываем трос и ролики смазкой Литол-24.

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

  1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
  2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

  • инструкция по установке;
  • два электростеклоподъёмника;
  • жгут электропроводки;
  • два переключателя;
  • декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Как установить электростеклоподъёмник на ВАЗ 2107

Произвести монтаж электрических стеклоподъёмников достаточно сложно, но возможно. Работы удобнее проводить в гараже или закрытом боксе.

Вам потребуется комплект стеклоподъёмников, гаечные ключи, отвёртки, пассатижи, болты и гайки разных размеров, фиксаторы для стекла, провода и предохранители. В процессе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей. Перед установкой обязательно изучите инструкцию.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ 2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Важный этап после монтажа самого механизма электростеклоподъёмника — установить кнопки управления подъёмом и опусканием стекла. В автомобиле ВАЗ 2107 места для таких кнопок, естественно, не предусматривались, поэтому удобное для вас расположение вы можете выбрать самостоятельно. Учтите, что чем дальше вы расположите кнопки от двери, тем длиннее понадобятся провода. Поэтому удобнее расположить их на внутренней дверной ручке.

Порядок работ по установке электростеклоподъёмников на ВАЗ 2107 следующий:

  1. Отключить клеммы аккумуляторной батареи автомобиля во избежание возможности замыкания проводки.
  2. Поднять стекло вверх, закрепив его скотчем, чтобы оно не упало, когда будут сняты крепления механического стеклоподъёмника.
  3. Снять заводской стеклоподъёмник.

Видео: установка электрических стеклоподъёмников на ВАЗ 2107

Итак, мы рассмотрели устройство, виды и основные неисправности стеклоподъёмников ВАЗ 2107. Заводом предусмотрена конструкция ручных стеклоподъёмников, тросовых или реечных. Наиболее частые неисправности таких стеклоподъёмников — это перекручивание или обрыв троса, износ шестерёнок, ослабление крепления натяжного ролика, что приводит к скрипам, заклиниванию, падению стекла. Исправить большинство поломок можно самостоятельно, чаще всего путём переустановки троса или замены всего механизма. Для повышения комфорта управления ВАЗ 2107 можно установить электрические стеклоподъёмники, а благодаря приведённой пошаговой инструкции сделать это можно самостоятельно.

Особенности конструкции

Прежде чем приступать к замене стеклоподъемника на машине ВАЗ-2107, следует внимательно изучить устройство этой детали. Существуют ручные стеклоподъемники двух типов:

  1. Реечные. Шестеренки этого механизма являются пластмассовыми, из-за чего механизм быстро изнашивается и выходит из строя. Более того, механизм является более громоздким и занимает больше пространства под дверной картой. У этой конструкции есть свои плюсы – перекос стекла невозможен, а подъем и спуск стекольного элемента проходят гораздо более тихо, чем у других механизмов.
  2. Тросовые. В таком стеклоподъемнике основным элементом является трос, с помощью которого осуществляется движение стекла вверх и вниз. Нагрузку же берут на себя блоки крутящего механизма. Эта конструкция является довольно простой и имеет весомое преимущество – ремонтопригодность. Для того чтобы провести ремонт или замену каких-либо деталей, не придется прилагать слишком много усилий. Но у системы есть и недостаток – она не очень надежна.

В некоторых магазинах можно приобрести электростеклоподъемники для ВАЗ-2107, чтобы сделать каждую поездку еще более комфортной. Однако стоит учитывать, что для подключения этого устройства потребуется потратить немного больше времени. Все действия выполняются строго по схеме.

Также необходимо помнить о том, что любое вмешательство в электрику должно быть выполнено аккуратно, в соответствии с предписаниями производителя электрических стеклоподъемников.

22.15. Снятие механизма стеклоподъемника двери

Механизм стеклоподъемника снимаем для его замены или при полной разборке двери. Снимаем обивку двери (см. Снятие обивки двери). Отсоединяем крепление троса стеклоподъемника к переднему и заднему держателям стекла (см. Замена стекла двери). Поднимаем стекло руками…

…и фиксируем его от падения винтом (или шпилькой) с резьбой М5, ввернутым в отверстие переднего держателя стекла.

Головкой «на 8» отворачиваем три гайки крепления механизма стеклоподъемника к внутренней панели двери.

Подводим механизм стеклоподъемника к окну в панели двери.

Если механизм стеклоподъемника не заменяем, а снимаем при полной разборке двери,…

…то связываем проволокой ветви троса вблизи барабана механизма стеклоподъемника.

…и вынимаем механизм стеклоподъемника с тросом.

Головкой «на 10» отворачиваем болт крепления кронштейна натяжного ролика…

…и вынимаем кронштейн с роликом.

При сборке, установив кронштейн натяжного ролика, болт его крепления не затягиваем. Подняв стекло, фиксируем его.

Продеваем вал механизма стеклоподъемника в отверстие внутренней панели двери (новый механизм стеклоподъемника продается со связанными ветвями троса).

Надеваем трос на ролики по схеме.

Бокорезами перекусываем проволоку, фиксирующую ветви троса.

Продеваем шпильки механизма стеклоподъемника в отверстия и крепим механизм. Для натяжения троса слегка затягиваем болт кронштейна натяжного ролика.

Постукивая молотком по удлинителю головки «на 10», надетой на болт кронштейна,…

…смещаем ролик вниз, натягивая трос. Окончательно затягиваем болт. Наживляем винты двух прижимных планок кронштейнов обоймы стекла и немного подтягиваем винты планки переднего кронштейна. Вращаем против часовой стрелки надетую на вал механизма стеклоподъемника ручку до момента, пока вращение барабана механизма стеклоподъемника не прекратится. Поднимаем стекло руками до упора и, придерживая его в этом положении, поворачиваем надетую на вал механизма стеклоподъемника ручку по часовой стрелке на пол-оборота.

Крестообразной отверткой сквозь окно в верхней части внутренней панели двери окончательно затягиваем винты планки переднего кронштейна обоймы стекла.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

  1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
  2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
  3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
  4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

22.15. Снятие механизма стеклоподъемника двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

Механизм стеклоподъемника снимаем для его замены или при полной разборке двери.

Снимаем обивку двери (см. Снятие обивки двери).

Отсоединяем крепление троса стеклоподъемника к переднему и заднему держателям стекла (см. Замена стекла двери).

Поднимаем стекло руками…

…и фиксируем его от падения винтом (или шпилькой) с резьбой М5, ввернутым в отверстие переднего держателя стекла.

Головкой «на 8» отворачиваем три гайки крепления механизма стеклоподъемника к внутренней панели двери.

Подводим механизм стеклоподъемника к окну в панели двери.

Если механизм стеклоподъемника не заменяем, а снимаем при полной разборке двери,…

…то связываем проволокой ветви троса вблизи барабана механизма стеклоподъемника.

Опускаем стекло руками до резинового буфера (см. Замена стекла двери).
Снимаем трос с четырех роликов…

…и вынимаем механизм стеклоподъемника с тросом.

Головкой «на 10» отворачиваем болт крепления кронштейна натяжного ролика…

…и вынимаем кронштейн с роликом.

При сборке, установив кронштейн натяжного ролика, болт его крепления не затягиваем.
Подняв стекло, фиксируем его.

Продеваем вал механизма стеклоподъемника в отверстие внутренней панели двери (новый механизм стеклоподъемника продается со связанными ветвями троса).

Надеваем трос на ролики по схеме.

Бокорезами перекусываем проволоку, фиксирующую ветви троса.

Продеваем шпильки механизма стеклоподъемника в отверстия и крепим механизм.
Для натяжения троса слегка затягиваем болт кронштейна натяжного ролика.

Постукивая молотком по удлинителю головки «на 10», надетой на болт кронштейна,…

…смещаем ролик вниз, натягивая трос. Окончательно затягиваем болт.
Наживляем винты двух прижимных планок кронштейнов обоймы стекла и немного подтягиваем винты планки переднего кронштейна.
Вращаем против часовой стрелки надетую на вал механизма стеклоподъемника ручку до момента, пока вращение барабана механизма стеклоподъемника не прекратится. Поднимаем стекло руками до упора и, придерживая его в этом положении, поворачиваем надетую на вал механизма стеклоподъемника ручку по часовой стрелке на пол-оборота.

Крестообразной отверткой сквозь окно в верхней части внутренней панели двери окончательно затягиваем винты планки переднего кронштейна обоймы стекла.

Опускаем стекло до того уровня, когда через окно внутренней панели двери можно будет затянуть винты планки заднего кронштейна обоймы стекла (см. Замена стекла передней двери).
Проверив работу механизма стеклоподъемника, смазываем трос и ролики смазкой Литол-24.

Технические характеристики

  • Диапазон рабочего напряжения: 10,8 – 15 В
  • Номинальное усилие на ведущей пластине:12 кгс
  • Допустимое усилие на ведущей пластине: 20 кгс
  • Время перемещения пластины из одного крайнего положения в другое при напряжении питания 13,5 В и номинальном усилии: 4 с
  • Потребляемый ток при напряжении питания 13,5 В и номинальном усилии, не более: 8 А

Комплектность ​

  • Электростеклоподъемник R162.16 передний правый 1
  • Электростеклоподъемник R162.16-01 передний левый 1
  • Винт М5 4
  • Винт М6 4
  • Болт М6 со стопорной юбкой 4
  • Шайба стопорная 8
  • Пластина переходная правая 1
  • Пластина переходная левая 1
  • Заглушка декоративная 2
  • Фиксатор заглушки 2
  • Винт самонарезающий крепления заглушки 2
  • Упаковка 1
  • Паспорт 1

Габаритные размеры в упаковке: 53,5*17,5*7 см.

Описание конструкции

ВАЗ-2121 (21213/21214) — легковой автомобиль повышенной проходимости (внедорожник) малого класса. Кузов несущий, трёхдверный типа универсал. Трансмиссия с постоянным полным приводом, механической четырёхступенчатой коробкой передач (начиная с 21213 — пятиступенчатой), двухступенчатой раздаточной коробкой и блокируемым межосевым дифференциалом. Геометрические параметры проходимости хорошие за счёт достаточно большого дорожного просвета (220 мм), небольших свесов кузова (угол въезда 32°, съезда — 37°) и сравнительно короткой 2,2-метровой колёсной базы. На первую модель ВАЗ-2121 устанавливался двигатель ВАЗ-2121, созданный на основе двигателя ВАЗ-2106, рядный карбюраторный четырёхцилиндровый, объёмом 1580 см³. Мощность 75 л.с. при 5400 об/мин, максимальный крутящий момент 116 Н·м при 3400 об/мин. На рестайлинговую модификацию ВАЗ-21213 устанавливался карбюраторный двигатель ВАЗ-21213 с увеличенным до 1690 см³ рабочим объёмом, мощностью 80,8 л.с. при 5200 об/мин и максимальным крутящим моментом 125,3 Н·м при 3000 об/мин. Одной из особенностей «Нивы» было использование в её конструкции крупносерийных узлов модельного ряда ВАЗ. Так, от модели ВАЗ-2106 использовался 1,6-литровый двигатель с цепным приводом ГРМ, коробка передач и редуктор заднего моста (на первых «Нивах» в редукторах мостов использовались главные передачи от ВАЗ-2101 с передаточным отношением 4,3). Тем не менее, «Нива» сразу продемонстрировала уникальную для своего класса проходимость.

Снятие и установка механизма стеклоподъемника Нива 2121, Нива 2131

Стеклоподъемник замена фото, Двери Ваз 2121, Нива 2131

Механизм стеклоподъемника снимаем для его замены или при полной разборке двери. Снимаем обивку двери (см. Снятие обивки двери). Отсоединяем крепление троса стеклоподъемника нива 2121 к переднему и заднему держателям стекла (см. Замена стекла двери). Поднимаем стекло руками…

…и фиксируем его от падения винтом (или шпилькой) с резьбой М5, ввернутым в отверстие переднего держателя стекла.

Головкой «на 8» отворачиваем три гайки крепления механизма стеклоподъемника к внутренней панели двери.

Подводим механизм стеклоподъемника к окну в панели двери.

Если механизм стеклоподъемника не заменяем, а снимаем при полной разборке двери,…

…то связываем проволокой ветви троса вблизи барабана механизма стеклоподъемника.

Опускаем стекло руками до резинового буфера (см. Замена стекла двери).Снимаем трос с четырех роликов…

…и вынимаем механизм стеклоподъемника ваз 2131 с тросом.

Головкой «на 10» отворачиваем болт крепления кронштейна натяжного ролика…

…и вынимаем кронштейн с роликом.

При сборке, установив кронштейн натяжного ролика, болт его крепления не затягиваем. Подняв стекло, фиксируем его.

Продеваем вал механизма стеклоподъемника ваз 2121 в отверстие внутренней панели двери (новый механизм стеклоподъемника продается со связанными ветвями троса).

Надеваем трос на ролики по схеме.

Бокорезами перекусываем проволоку, фиксирующую ветви троса.

Продеваем шпильки механизма стеклоподъемника в отверстия и крепим механизм. Для натяжения троса слегка затягиваем болт кронштейна натяжного ролика.

Постукивая молотком по удлинителю головки «на 10», надетой на болт кронштейна,…

…смещаем ролик вниз, натягивая трос. Окончательно затягиваем болт. Наживляем винты двух прижимных планок кронштейнов обоймы стекла и немного подтягиваем винты планки переднего кронштейна. Вращаем против часовой стрелки надетую на вал механизма стеклоподъемника ручку до момента, пока вращение барабана механизма стеклоподъемника не прекратится. Поднимаем стекло руками до упора и, придерживая его в этом положении, поворачиваем надетую на вал механизма стеклоподъемника ручку по часовой стрелке на пол-оборота.

Крестообразной отверткой сквозь окно в верхней части внутренней панели двери окончательно затягиваем винты планки переднего кронштейна обоймы стекла.

Опускаем стекло до того уровня, когда через окно внутренней панели двери можно будет затянуть винты планки заднего кронштейна обоймы стекла (см. Замена стекла передней двери автомобиля).Проверив работу механизма стеклоподъемника нива 2131, смазываем трос и ролики смазкой Литол-24.

Замена обивки двери

Снятие и установка обивки двери Нива 2121, Нива 2131

Снятие и установка замка двери Нива 2121, Нива 2131

Снятие и установка ручки двери

Замена наружной ручки двери Нива 2121, Нива 2131

Замена стекла двери

Снятие и установка стекла двери Нива 2121, Нива 2131

Снятие и установка механизма стеклоподъемника Нива 2121, Нива 2131

Снятие и установка ограничителя открывания двери Нива 2121, Нива 2131

Снятие установка двери

Замена двери Нива 2121, Нива 2131

Накладка задней двери

Снятие и установка накладки двери задка Нива 2121, Нива 2131

Обивка двери задка

Снятие и установка обивки задней двери Нива 2121, Нива 2131

Замена замка задней двери

Снятие и установка привода замка двери задка Нива 2121, Нива 2131

Снятие и установка замка задней двери

Снятие и установка замка двери задка Нива 2121, Нива 2131

Газонаполненные упоры двери задка

Снятие и установка газонаполненных упоров задней двери Нива 2121, Нива 2131

Снятие и установка задней двери Нива 2121, Нива 2131

стеклоподъемники установка 21213 инструкция

Простая замена стеклоподъемника ВАЗ 2107: тонкости и ход … * 24 мар 2015 … Первый этап замены стеклоподъемника передней двери на ВАЗ 2107: снятие … установка и закрепление корпуса стеклоподъемника в …Лада Нива 2121 , Здравствуйте, Темно-зелёный (морской бриз … * 30 май 2010 … Антикоррозийная обработка и установка подкрылок — 4500 … авто с ВАЗ-21213 (2000 г. выпуска, ДВС 1,7 л., карбюратор, его фотки есть …Стеклоподъем.РФ — всё видео смотрите на Rutube * Установка универсальных электрических стеклоподъемников Vigilant ACM- … паспорт электростеклоподъемников с инструкцией по их установке. ….. установки электрических стеклоподъемников «ФОРВАРД» на ВАЗ-21213 «Нива«.Электрические стеклоподъемники Гранат в передние двери ВАЗ … * Электростеклоподъёмники ГРАНАТ предназначены для установки в передние двери автомобилей ВАЗ-21213, …Смотрим по-новому на внедорожник Lada 4×4 Urban. Тест-драйв … * 14 окт 2016 … Это и кондиционер, и электростеклоподъёмники, и литые диски. … скамейка без удобств, но с креплениями Isofix для установки детских кресел. … бензин (инструкция по эксплуатации предписывает «девяносто пятый»). …. но и обозначение модели: ВАЗ-2121 стал называться ВАЗ-21213.Руководство по эксплуатации * Установка детского удерживающего устройства …. Описание автомобиля. Кузов и салон ….. ми стеклоподъёмниками возможно за- щемление пальцев …Лада 4×4 2121 Нива (ВАЗ Нива 2121) — Продажа, Цены, Отзывы … * ВАЗ-2121 «Нива» — советский и российский внедорожник малого класса с несущим кузовом и постоянным полным приводом. Разработка автомобиля …Стеклоподъемники. Купить стеклоподъемники в интернет … * Стеклоподъемники на Авто Маркете: цены, где купить, продажа, отзывы, … Форвард Стеклоподъемники электрические ВАЗ (ВАЗ) 21213 (комплект) …Как установить стеклоподъемники на «Ниву». Подробная … * 1 мар 2017 … Купить электростеклоподъемники «ФОРВАРД» и другие Вы можете … Подробная инструкция … Сегодня, но уже более подробно, мы еще раз продемонстрируем установку электрических стеклоподъемников …. Электрические стеклоподъемники ФОРВАРД для ВАЗ-21213 Нива — Duration: 2:17.Магазин запчасти на Ниву Ваз 21213,21214 и 2123 | ВКонтакте * Продажа оригинальных автозапчастей и ремонт на Ниву ВАЗ 21213,21214 и Нива Шевроле ВАЗ 2123 в … еще раз продемонстрируем установку электрических стеклоподъемников «ФОРВАРД» для «Нивы». … Подробная инструкция.Бесшумные замки | Бесшумные замки на Ваз 2101, 2102, 2103 … * Бесшумные замки на Ваз, готовый комплект, установка бесшумных замков, … Эксклюзивная инструкция по установке комплекта бесшумных замков с …Стеклоподъемники в Украине. Сравнить цены, купить … * Купить стеклоподъемники на Prom.ua в Украине. ✓ Низкие цены ✓ Отзывы о … Электро-стеклоподъемники «Форвард» для а-м ВАЗ 21213 НИВА.Как установить электрические стеклоподъемники на «Ниву … * 27 фев 2017 … Купить электростеклоподъемники «ФОРВАРД» и другие Вы можете … Подробная инструкция об установке стеклоподъемников на «Ниву»: …Ваз 21213 Нива. Проблемы, возникающие при установке … * 27 мар 2014 … Проблемы, возникающие при установке электро стеклоподъемников Форвард.Схема и расположение блока предохранителей Нива ВАЗ-21213 … * В этом материале мы ознакомим вас с блоком предохранителей Нивы 21213 и 21214, назначениями предохранителей, и нюансами с дополнительным …Карта сайта * Задний мост автомобиля Lada 4×4 21214 M — снятие и установка · ТИ_3100.25100.20520. … Инструкция по эксплуатации … ВАЗ 2131, 2130, 2129, 21217, 21214, 21215, 21216, 21217, 21213 «Нива» · ВАЗ 2121, 21211, 21212 «Нива ….. Замки от 2108 в Ниве · Обшивка дверей · Пропилен ролик стеклоподъемника.ГРАНАТ — электрические стеклоподъемники * 10 ноя 2016 … На сайте Вы найдете описание, схемы, технические характеристики электрических стеклоподъемников и противоугонных системы …Нива — Автозапчасти и аксессуары — OLX.ua * Мотор стеклоподъемника Шевроле-Нива правый. Автозапчасти и …. Радиатор(основной) охлаждения ВАЗ 21213 НИВА Тайга. Автозапчасти и …CHIPTUNER.RU — Штатный иммобилайзер ВАЗ АПС-4/АПС-6 * Инструкция пользователя АПС-4 … Инструкция по переобучению иммобилизатора … После установки на место микросхемы с программой двигатель заведется, если, конечно, … Дополнительное реле питания стеклоподъемников.Установка стеклоподъемников ФОРВАРД на ВАЗ-2131 Нива … * 2 фев 2014 … Купить электрические стеклоподъемники «ФОРВАРД» и другие Вы можете в … двери различных модификаций «Нивы» (ВАЗ-21213, ВАЗ-21214, … Больше похоже не на инструкцию, а клип Сатисфэкшн — Бенни …

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
