Раздаточная коробка автомобиля зил-131

Таблица запчастей

№		Номер детали	Наименование запчасти
—		137-1701109	Кольцо проставочное вторичного вала
—		157К-1701147	Фланец вторичного вала с отражателем в сборе
1		130-1701015-Б2	Картер коробки передач
2		130-1701042	Прокладка крышки подшипника первичного вала коробки передач
3		306647-П	Подшипник роликовый
4		130-1701030-Б	Вал коробки передач первичный
4		137-1701030-Б	Вал коробки передач первичный
5		306516-П	Подшипник
6		307767-П	Кольцо стопорное
7		308186-П	Кольцо стопорное
8		309827-П	Манжета в сборе
9		130-1701040-Б	Крышка подшипника первичного вала
9		137-1701040-Б	Крышка подшипника первичного вала
10		306621-П	Подшипник
11		201498-П8	Болт
11		201499-П8	Болт
11		201501-П8	Болт
12		252136-П2	Шайба пружинная
12		252136-П2	Шайба пружинная
12		252136-П2	Шайба пружинная
12		252136-П2	Шайба пружинная
12		252136-П2	Шайба пружинная
13		130-1701082	Блок шестерен заднего хода
14		120-1701180	Подшипник роликовый блока шестерен
15		130-1701086-А	Пружина
16		130-1701092	Ось блока шестерен заднего хода
17		150В-1701098	Стопор оси
18		201493-П8	Болт
18		201493-П8	Болт
19		305070-П	Пробка коническая
20		130-1701074	Крышка заднего шарикоподшипника промежуточного вала
21		130-1701061	Гайка заднего подшипника промежуточного вала упорная
22		130-1701075	Прокладка задней крышки промежуточного вала
23		307742-П	Кольцо стопорное
24		306515-П	Подшипник шариковый
25		130-1701048-Б	Вал коробки передач промежуточный
26		304918-П	Шпонка сегментная
27		150-1701049	Шестерня второй передачи промежуточного вала
28		130-1701054	Шестерня заднего хода промежуточного вала
29		130-1701051	Шестерня третьей передачи промежуточного вала
30		130-1701185	Шестерня четвертой передачи промежуточного вала
31		130-1701059-А	Втулка промежуточного вала распорная
32		130-1701056	Шестерня постоянного зацепления промежуточного вала
33		307751-П	Кольцо стопорное
34		306893-П	Подшипник роликовый
35		308173-П	Кольцо упорное
36		306026-П	Заглушка
37		130-1701151-А	Синхронизатор четвертой и пятой передач в сборе
38		130-1701199	Кольцо стопорное шестерни 3-й и 4-й передач вторичного вала
39		130-1701187	Шайба упорная
40		130-1701181	Шестерня четвертой передачи вторичного вала
41		130-1701182	Втулка шестерни четвертой передачи вторичного вала в сборе
42		130-1701130	Шайба упорная шестерни третьей передачи
43		130-1701131	Шестерня третьей передачи вторичного вала
44		130-1701150-А	Синхронизатор второй и третьей передач в сборе
45		307771-П	Кольцо стопорное шестерни второй передачи
46		130-1701128	Шайба опорная шестерни второй передачи вторичного вала
47		130-1701127	Шестерня второй передачи вторичного вала
48		130-1701112	Шестерня первой передачи и заднего хода вторичного вала
49		130-1701105-Б2	Вал коробки передач вторичный
49		137-1701105	Вал коробки передач вторичный
50		306551-П	Подшипник шариковый
51		307767-П	Кольцо стопорное
52		131-1701260-А	Втулка распорная
53		131-1701200-Б	Крышка заднего подшипника вторичного вала в сборе
53		157К-1701200	Крышка заднего подшипника вторичного вала в сборе
54		309860-П	Манжета вторичного вала в сборе
55		131-1701147	Фланец с отражателем в сборе
56		305745-П	Шайба
57		130-1701259	Гайка крепления фланца вторичного вала
58		131-1701371	Трубка вентиляционная
59		288001-П8	Хомут
60		131-1701375	Шланг соединительный
61		131-1701178	Трубка крышки заднего подшипника в сборе
62		300271-П8	Штуцер ввертной
63		130-1701146	Прокладка крышки заднего подшипника вторичного вала
64		130-1701020	Крышка люка картера
65		130-1701021	Прокладка крышки люка коробки передач
66		305040-П	Пробка коническая магнитная в сборе
67		137-1720021	Крышка картера демультипликатора
68		137-1701145	Пластина крепления заднего подшипника вторичного вала
69		137-1720123	Шестерня ведущая демультипликатора
70		137-1720073	Шайба опорная ведущей шестерни демультипликатора
71		306659-П	Роликоподшипник
72		164-1701279	Гайка крепления ведущей шестерни
73		258286-П	Шплинт-проволока
74		206540-П8	Болт крепления крышки демультипликатора к коробке передач
75		252006-П8	Шайба
76		137-1720013	Прокладка крышки картера демультипликатора

Купить комплектующие и запчасти для Коробки передач ЗИЛА 131

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

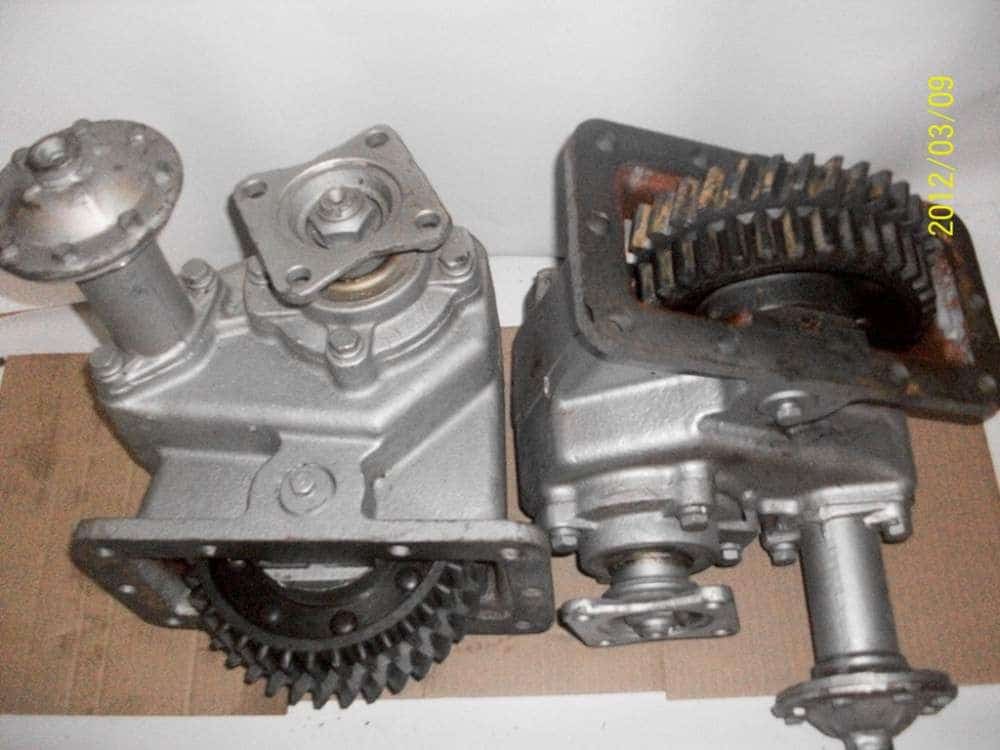

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

Раздатка ЗИЛ-131, вид сзади:

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

Включение пониженной передачи

При езде по бездорожью шофер переводит рычаг управления раздаткой в крайнее переднее положение. При этом тяги от рычага воздействуют на штоки переключения режимов коробки. Верхний шток управления своей вилкой сдвигает каретку (18), разъединяя ведущий вал (15) и вал привода задних мостов (22).

Вилка нижнего штока передвигает зубчатую каретку (37), тем самым объединяя шестерни (3) и (2). Одновременно нижний шток нажатием на микровлючатель, расположенный внутри раздаточной коробки, подает напряжение на пневмоэлектроклапан. Тот, в свою очередь, сжатым воздухом с помощью пневматической камеры (8) и вилки (32) подключит кареткой (35) вал привода переднего моста (5). Таким образом, крутящий момент от КПП ЗИЛ-131 через кардан и фланец (9) поступит на первичный вал раздатки (15), пройдет через шестерни (17), (3), (2) и (21), поступит на выходной вал привода задних мостов (22). От шестерни (2) через зубчатую каретку (35) крутящий момент передастся через вал привода переднего моста (5) на фланец (6).

Следует отметить, что скорость вращения выходных валов (22) и (5) при включении пониженной (первой) скорости раздатки уменьшатся вдвое по сравнению с оборотами на прямой (второй) передаче. Зато крутящий момент на этих валах повысится так же вдвое, что позволит грузовику уверенно двигаться в условиях бездорожья.

Важно отметить, что при переходе РК на пониженную передачу включение переднего моста ЗИЛ-131 происходит автоматически, без вмешательства водителя

Режим «нейтраль»

Третий вариант работы раздаточной коробки ЗИЛ-131 – нейтральное положение. Рычаг управления РК устанавливается в среднее положение. При этом происходит рассоединение валов (15), (22) и (5). Такое отключение всех мостов необходимо для подачи крутящего момента от первичного вала (15) и шестерни (17) на привод коробки отбора мощности. Автомобиль при этом не движется.

Как работает коробка передач автомобиля данной марки?

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

Читать также: Установка сигнализации на солярис своими руками

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1.47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

• сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
• в центре фланец ведущего вала раздатки;
• внизу справа фланец привода переднего ведущего моста зил-131;
• внизу слева пневматическая камера включения переднего привода;
• справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.

Раздатка ЗИЛ-131, вид сзади:

• вверху слева видны штоки управления включения прямой и пониженной скорости;
• вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
• внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
• слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

Включение пониженной передачи

При езде по бездорожью шофер переводит рычаг управления раздаткой в крайнее переднее положение. При этом тяги от рычага воздействуют на штоки переключения режимов коробки. Верхний шток управления своей вилкой сдвигает каретку (18), разъединяя ведущий вал (15) и вал привода задних мостов (22).

Вилка нижнего штока передвигает зубчатую каретку (37), тем самым объединяя шестерни (3) и (2). Одновременно нижний шток нажатием на микровлючатель, расположенный внутри раздаточной коробки, подает напряжение на пневмоэлектроклапан. Тот, в свою очередь, сжатым воздухом с помощью пневматической камеры (8) и вилки (32) подключит кареткой (35) вал привода переднего моста (5). Таким образом, крутящий момент от КПП ЗИЛ-131 через кардан и фланец (9) поступит на первичный вал раздатки (15), пройдет через шестерни (17), (3), (2) и (21), поступит на выходной вал привода задних мостов (22). От шестерни (2) через зубчатую каретку (35) крутящий момент передастся через вал привода переднего моста (5) на фланец (6).

Сравнение с другими моделями авто

У раздаточной коробки автомобиля ЗИЛ 131 есть немало преимуществ. Если сравнить с автомобилем ЗИЛ 175К, то главное отличие будет в подвеске коробки. Преимущества в следующем:

1. На подвеске коробки авто ЗИЛ 131 точки опоры упругих элементов разнесены. Это распределяет и уменьшает нагрузку;
2. При снятии коробки на ЗИЛ 131 не требуется разборки всех упругих элементов, нужно только отвернуть гайки болтов, с помощью которых крепится раздаточная коробка к остальным продольным балкам;
3. Если поломаются гайки на раздаточной коробке автомобиля ЗИЛ 131, то заменить их будет несложно.

Кроме того, если вдруг сломаются шпильки на коробке ЗИЛ 157К, то их нужно будет высверливать из корпуса, у ЗИЛ 131 они легко выкручиваются.

Есть еще немало плюсов у раздаточной коробки авто ЗИЛ 131.

• На авто ЗИЛ 157К подвеска держится на четырех шпильках, которые основательно ввернуты в картер и пропущены с помощью отверстий в поперечине рамы. Чтобы обеспечить эластичность подвески, установлены резиновые подушки. Конструкция несколько сложна и поэтому ремонт своими силами сделать водителю будет немного сложно. В то время как подвеска на ЗИЛ 131 сделана на двух продольных балках, которые опираются на поперечину рамы. Балки оснащены эластичной подвеской, потому укреплены они болтами, у которых имеются резиновые подушки, сделанные по обеим сторонам опоры.
• Раздаточная коробка на ЗИЛ 131 подвешивается к балкам при помощи четырех болтов, которые проходят через отверстия на продольных балках. Все гайки болтов на продольных балках, как и сами гайки болтов, предназначенные для креплений раздаточной коробки, шплинтуются.

Из выше представленной информации можно сделать вывод, что раздаточная коробка на авто ЗИЛ 131 более удобная, конструктивное решение более выгодное, она легче поддается ремонту.

Не стоит выезжать на дорогу, не осмотрев автомобиль. Необходимо внимательно проверять работу всех элементов. Специалисты советуют немного времени потратить на профилактические работы, чем потом ремонтировать автомобиль в пути.

Техническое обслуживание

Чтобы автомобиль прослужил долго и не подвел во время пути, нужно правильно и своевременно проводить профилактические работы.

Всегда перед работой надо проверять, как прикреплена раздаточная коробка к кронштейну и балке. Не следует оставлять без внимания и саму балку, она тоже должна быть приделана надежно и прочно. Если обнаружено, что крепление не на должном уровне, то надо все детали сразу подтянуть.

Необходимо своевременно чистить сапун на крышке люка картера. Если на нем будут засоры, то повысится давление в раздаточной коробке и в дальнейшем возникнет течь масла через уплотнительные манжеты.

Чтобы раздаточная коробка была долговечной, надежной нужно вовремя проводить смазку. При техническом обслуживании всегда проверяется уровень масла и если его недостаточно, то надо долить до контрольной пробки.

Отработанное масло сливается, магнит на сливной пробке чистится, и новое масло наливается до уровня контрольной коробки. Для раздаточной коробки используют такое же масло, как и для коробки передач. Если температура воздуха минус 30 градусов по Цельсию, то применяют масло ТМ-3-9 (или ТСп-10).

Когда разборка и сборка раздаточной коробки будет завершена, надо установить пневмокамеру. Для этого используются регулировочные прокладки

Важно, чтобы расстояние было достаточное и составляло 174 и плюс-минус 0,1 мм от торца корпуса камеры до отверстий от стопорных болтов на стержнях. Это необходимо для последующей установки вилки

Основные функции раздаточной коробки

Основная задача этого элемента – передавать крутящий момент от двигателя к ведущим мостам авто. Кроме того, с помощью раздаточной коробки в трансмиссии растет число передач. Также их предназначение в следующем:

• Распределять крутящий момент между ведущими мостами, это позволяет лучше обеспечивать проходимость автомобиля;
• Когда крутящий момент на ведущих колесах увеличивается, то сразу преодолевается «качание» колес во время езды по плохим дорогам, на крутых подъемах и по бездорожной местности;
• Обеспечивать устойчивое движение автомобиля на небольшой скорости, когда двигатель работает с наибольшим крутящим моментом.

То есть, главная цель раздаточной коробки – обеспечить хорошую работу автомобиля.

Раздаточная коробка ЗИЛ 131 б/у

Ремонт и обслуживание раздаточной коробки

Раздатку не так сложно обслуживать, действий тоже требуется выполнять не так много:

1. Сезонное обслуживание.
2. Регламентные процедуры, предусмотренные производителем.
3. Ежедневные действия.

Последний вариант предполагает предрейсовый осмотр основных агрегатов, которые входят в состав грузовика. Земля под такими деталями изучается на предмет смазочных пятен:

• Двигатель.
• Коробка скоростей.
• Раздатка.
• Мост спереди, сзади.

ЗИЛ 131 передачи согласует быстро. Прочистка и проверка надежности крепления проводят при процедуре, которая обозначается как ТО-2. Она предусмотрена производителем изначально.

Есть специальная карта смазки, где отдельно указывают периодичность и порядок замены. ТСп-15 — всесезонное масло, которое лучше всего работает на данном агрегате. ТСп-10 — актуальный вариант для температур до –10 градусов. При сливе жидкости надо вывернуть резьбовую пробку. И через специальное отверстие снова всё залить внутрь.

Сама по себе раздаточная коробка относится к надежным и стабильным агрегатам. Но следует снимать его с автомобиля, как только появляются первые признаки неисправности:

1. Смазочная смесь вытекает.
2. «Выбивание скоростей».
3. Режимы переключаются со скрежетом.
4. Повышенный шум.

Тщательное изучение внешнего вида вместе с содержимым удобнее организовать при разборе, когда применяют ремонтный участок, специально для этого оборудованный. Замена на новые аналоги обязательна при выявлении неисправных частей. Потом происходит сборка в обратном порядке при выполнении монтажных работ грузовика. Заливают новую жидкость и проводят пробную поездку, чтобы испытать детали на неисправность.

Отдельно изучается при необходимости схема переключения общей коробки передач на ЗИЛ 131.

Работа раздаточной коробки

Включение переднего моста происходит за счет электропневматического устройства. Оно состоит из:

• Электровоздушного клапана;
• Пневмокамеры;
• Двух микровыключателей;
• Реле;
• Включателя;
• Сигнальной лампы;

Важно знать, что раздаточная коробка в машине ЗИЛ 131 будет работать нормально, если на поперечине рамы установлен электровоздушный клапан, а на передней стенке картера прикреплена пневмокамера. Микровыключатель располагается на корпусе фиксатора и на корпусе пневмокамеры, а включатель и сигнальная лампа находятся в кабине, а под капотом – реле

Вид раздаточной коробки ЗИЛ 131

Когда происходит включение, раздаточная коробка автомобиля ЗИЛ 131 постепенно подключает все остальные механизмы в работу. Водителем перемещается вперед рычаг и тут же он поворачивается вокруг точки крепления на верхней тяге и нижним концом через тягу. С помощью штока и вилки муфта перемещается назад и в этот момент соединяются между собой шестерни. Когда перемещается шток, то сразу начинает работу микровыключатель, благодаря ему замыкается цепь реле, которое тут же замыкает цепь на электровоздушном клапане. Опускается книзу якорь электромагнита, открывается впускной клапан и закрывается выпускной.

Чтобы раздаточная коробка на машине ЗИЛ 131 заработала полностью, сжатый воздух из пневмосистемы должен поступить в пневмокамеру, а она должна через шток переместить муфту назад и при этом соединить с зубчатым венцом вала. Ведущий вал через шестерни передает крутящий момент, который равномерно распределяется между шестерней и валом, а затем переходит к мостам задней тележки и уже, потом через муфту переходит на вал привода переднего моста.

Когда происходит выключение на первой передаче, то раздаточная коробка на машине ЗИЛ 131 работает следующим образом:

• Размыкается цепь электромагнита;
• Впускной клапан плотно закрывается;
• Выпускной клапан открывается;
• При помощи возвратной пружины автоматически выключается передний мост.

Чтобы включить вторую передачу, раздаточная коробка на авто ЗИЛ 131 срабатывает так:

• Рычаг поворачивается вокруг точки крепления на нижней тяге;
• Через тягу, шток и вилку перемещается назад муфта и при этом все механизмы соединяются с зубчатым внутренним венцом шестерни;
• С ведущего вала за счет крутящего момента действие переходит напрямую на вал привода мостов задней тележки.

Если движение происходит на скользкой дороге, то нужно включить мост на передней передаче, и цепь электромагнита следует замкнуть принудительно. Для этого надо воспользоваться включателем. Крутящий момент передастся напрямую через шестерни, муфту сразу на вал привода на переднем мосту.

На всех других передачах, если включен передний мост, то крутящий момент будет распределяться прямо пропорционально нагрузкам, которые приходятся на мост задней тележки и мост передний.

Когда включен передний мост, то микровыключателем цепь автоматически будет замкнута, а в кабине водителя загорится сигнальная лампочка.

Смазывается раздаточная коробка на машине ЗИЛ 131 специальным разбрызгивателем. Масло (в данном случае его марка Тап-15в) заливается в картер коробки. Обычная норма его составляет 3,3 л.

Схема подвески раздаточной коробки, управления и клапана управления ЗИЛ 131

Особенности раздаточной коробки ЗИЛ 131

Держится коробка на четырех болтах. При этом большинству может показаться, что раздатка ЗИЛ 131 — устройство довольно сложное. Прикрепляют деталь в продольной балке на раму. Для этого используют специальные резиновые подушки и кронштейны, поскольку крепеж должен быть качественным и надежным. Специалисты добавили в раздаточную коробку ЗИЛ еще и специальный рычаг. Он используется для того, чтобы водитель легко мог переключать передачи коробки ЗИЛ. Как правило, есть три положения, которые могут быть применены.

Выделяют такие типы передачи:

• первая;
• вторая;
• нейтральная.

Последнюю еще называют средней, но обычно новички путаются в первой и второй передаче, их используют для прямого движения или понижения. Многих волнует вопрос: как быть, если случайно во время движения включится сразу несколько передач? Этого не произойдет, поскольку производитель позаботился о том, чтобы раздатка 131 работала исправно. В раздаточную конструкцию добавили специальный механизм, который предотвращает двойное включение. Обычно это шариковая блокировка. Довольно эффективный и практичный вариант.

Очень часто водители ездят по бездорожью, из-за чего трансмиссия значительно перегружается. Чтобы машина ехала более плавно и не страдала от подобных нагрузок, разработчики добавили специальное управление электропневматического типа. Как правило, раздаточная коробка ЗИЛ 131 включает передний мост, благодаря чему автомобиль гарантирует более комфортное движение по бездорожью. Можно сделать это включение автоматическим, тогда водитель сэкономит свое время и нервы.

Также в раздатку ЗИЛ 131 входят такие элементы:

• впускной клапан;
• выключатель переднего моста;
• вилка;
• электрическая цепь;
• сердечник;
• стержень;
• воздушный клапан.

Есть еще тормозной клан, диафрагменная камера, скользящая каретка. Без всех этих деталей раздаточная коробка 131 не может нормально функционировать

Поэтому очень важно время от времени проводить диагностику и ремонт, чтобы в неподходящее время техника не вышла из строя прямо посреди пути

Схемы

Изготавливаются раздаточные коробки для авто ЗИЛ 131 по следующим схемам:

• С дифференциальным приводом;
• С блокированным приводом;
• Со смешанным приводом.

Каждый вариант сборки имеет свои особенности. Раздаточной коробкой второго типа обеспечивается синхронное вращение всех мостов. Благодаря такой схеме распределяются крутящие моменты равномерно силе сопротивления.

Раздаточная коробка ЗИЛ 131

У раздаточных коробок, где привод изготовлен дифференциальным, крутящийся момент проходит за счет дифференциала. Благодаря такой схеме выходные валы вращаются с различной угловой скоростью. Такой дифференциал имеет другое название – межосевой.

В раздаточных коробках, где смешанный привод, половина ведомых валов имеют одинаковую угловую скорость, а другая – присоединяется с помощью дифференциала. К «смешанному» типу также относят коробки с блокируемыми дифференциалами.

Из данной классификации можно сделать вывод, что распределяется силовой поток от основной коробки раздаточной на:

• Один передний и один-два задних моста автомобилей;
• Два передних моста и два задних;
• На ведущие колеса левого борта или правого автомобилей.

Вывод следующий. Раздаточные коробки на авто ЗИЛ 131 бывают:

1. Межколесными;
2. Межтележечными;
3. Межбортовыми.

Неполадки и способы устранения

Очень часто поломку раздаточной коробки можно предвидеть, для этого следует только перед выездом на трассу осмотреть автомобиль и прислушаться к звукам, происходящих во время работы механизмов.

Неполадки возможны следующие:

1. Сильный шум в раздаточной коробке. Это показатель того, что разрушены некоторые детали: шестерни или подшипники. В этом случае раздаточная коробка разбирается, а вышедшие из строя детали меняются;
2. Передачи выключаются сами, непроизвольно. Скорей всего износились зубчики кареток или малые зубчатые венцы на колесах. Такая поломка возможна, когда изношены вилки переключения передач. Нужно поменять испортившиеся детали;
3. Течет масло и прорвана мембрана. Если обнаружено, что через уплотнительные манжеты происходит утечка масла, то нужно внимательно их осмотреть. Если при осмотре будут обнаружены признаки износа на кромках, то надо их заменить. Если прорвана мембрана в пневмокамере, то ее тоже надо поменять;
4. Нарушена регулировка тяги управления и изношены пальцы в вилках тяги. В такой ситуации тяги следует снова подрегулировать, а пальцы поменять.
