В какую сторону откручивать шкив коленвала

Примечания

1. Шкив // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
2. . .
3. . internet-law.ru .
4. . www.gosthelp.ru .
5. . www.internet-law.ru .
6. . .
7. ↑ В.И.Анурьев. Справочник конструктора машиностроителя. В 3-х томах. Том 2. — М: Машиностроение, 2001. — С. 709. — 912 с. — ISBN 5-217-02964-1.
8. ↑ . Черчение .
9. В.И. Анурьев. Справочник конструктора машиностроителя. В 3-х томах. Том 2.. — М: Машиностроение, 2001. — С. 724. — 912 с. — ISBN 5-217-02964-1.
10. ↑ В.И.Анурьев. Справочник конструктора машиностроителя. В 3-х томах. Том 2.. — М: Машиностроение, 2001. — С. 735. — 912 с. — ISBN 5-217-02964-1.
11. . edu74.uu.ru .
12. (недоступная ссылка). Метизы и крепеж . Дата обращения 9 января 2021.
13. . www.baltech.ru .

Как снять болт шкива коленвала?

Чаще всего болт присутствует на моторах в авто с передним приводом, тогда, когда блок расположен перпендикулярно по отношению к оси автомобиля. В таком случае нужно будет больше время на снятие болта, так как сложнее подобраться к нему. Для работы понадобится:

• набор автомобильных инструментов;
• домкрат;
• торцовая головка (она должна быт по размеру болта с рычагом и удлинителем);
• «козелок» (пенёк).

Снятие болта шкива коленвала своими руками

Для того чтобы правильно снять болт, нужно сделать следующее:

1. С помощью домкрата, правую переднюю часть авто поднять и устанавить на «козелок».
2. Снять колесо.
3. Со стороны капота, сверху снять все детали, которые бы препятствовали доступу: грязезащитный щиток мотора и воздушный фильтр.
4. Снять ремень генератора.
5. Для того чтобы зафиксировать коленвал, открыть заглушку на блоке сцепления и в образовавшееся отверстие вставить монтировку. Это нужно, чтобы заклинить зубья маховика.
6. Под колёсной аркой надеть на болт шкивы головку с рычагом и удлинителем.
7. Болт нужно открутить против часовой стрелки.

Чаще всего болт удаётся снять. Но если он не откручивается, то можно попробовать добавить длину рычага. Если вдруг и это не помогло, то лучше воспользоваться помощью стартера. Это нужно делать так, как описано для снятия гайки шкива в классических моторах.

На видео: Затяжка и откручивание болта шкива коленвала

Классические методы

По сути, стандартные методы демонтажа предполагают два основных способа.

Вам потребуется:

• домкрат, чтобы снять колесо
• комплект инструментов
• гидравлический домкрат, чтобы приподнять двигатель, или его замена «пенёк»

Первый способ

В первом случае, нам придётся приложить существенные физические усилия, поэтому, вам необходимо чётко ориентироваться на собственные силы. Мы говорим о том, что нужно под колёса поставить камни или же специальные упоры, которые бы не позволяли им двигаться в процессе работы. Коробка переключения передач, по возможности, должна быть установлена на максимальную передачу. Чем она выше, тем вам легче будет справиться с задачей. При третьей и ниже передаче, совершить поворот руками будет уже практически невозможно. А вот откручивается всё именно руками. Чтобы облегчить себе эту задачу, уместно воспользоваться рычагом, который сократит необходимые усилия. В некоторых случаях, длина рычага может достигать полутора метров.

Читать дальше: Стенд для развала схождения

Подобраться к болту не всегда просто

Второй способ

Что же касается второго способа, то он предполагает постановку транспортного средства на нейтральную передачу. Далее, нужно установить на болт подходящую по размеру головку с куском трубы, которая, в свою очередь, упирается в асфальт или же бетон. Обычная земля не сможет удержать её. А вот сам болт уже отворачивается посредством стартера.

Следите за тем, чтобы не потерять шпонку шкива

Но, в любом случае, резьба в данной гайке правильная, так что откручивать её нужно против часовой стрелки, за некоторыми исключениями, которые мы сейчас рассмотрим.

Условное обозначение шкивов для приводных клиновых ремней

Приведены система условных обозначений шкивов и примеры условного обозначения шкива.

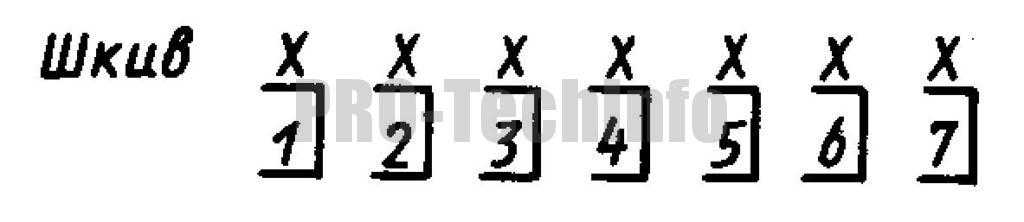

Схема построения условного обозначения шкивов

1 — тип шкива;

2 — сечение ремня;

3 — число канавок шкива;

4 — расчетный диаметр шкива;

5 — диаметр посадочного отверстия;

6 — марка материала;

7— обозначение стандарта на шкив.

Пример условного обозначения шкива для клиноременной передачи

Пример условного обозначения шкива для приводных клиновых ремней типа 1, с сечением А, с тремя канавками, расчетным диаметром d_p = 224 мм, с цилиндрическим посадочным отверстием d₁ = 28 мм, из чугуна марки СЧ20 по ГОСТ 1412 -85:

Шкив 1А 3.224.28.СЧ20 ГОСТ 20889-88.

То же, с коническим посадочным отверстием:

Шкив 1А 3.224.28.К.СЧ20 ГОСТ 20889-88.

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи;
отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;

отсоединить провода генератора;
открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.

Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.

Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке.
После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.

Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40.
Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.

Подобрав оправку по диаметру наружной обоймы подшипника забить его на место.
Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником.
Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора

Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника.ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор. Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

Натяжка ремня производится по следующему алгоритму:

• при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
• затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

Из какого металла изготовить шкив?

Чтобы понять, из какого материала должен быть изготовлен шкив, необходимо разобраться с его предназначением.

Шкив представляет собой фрикционное колесо, предназначенное для передачи крутящего момента от двигателя к вращающемуся валу посредством каната или ремня. Передача движения может быть как длинной, так и короткой. А так же — с разным усилием. Нагрузка может быть постоянной, а может быть динамически меняющейся.

Из этого следует, что изготавливать шкивы стоит из чугуна или стали. Как правило, подходит обычная сталь 40. Эти металлы обладают высокой износостойкостью повышенной прочностью.

Изготовление шкивов по чертежам выполняется по следующей схеме:

• отрезка заготовки на токарном станке
• обработка (подрезка) торца
• прорезание отверстия по центру заготовки
• расточка центрального отверстия до нужного диаметра
• нарезание канавок
• нарезание резьбы

ООО «МИКРОН» выполняет токарные работы по изготовлению шкивов на заказ. Для получения более полной информации или оформления заказа Вы можете обратиться к специалистам компании.

Для велосипедной подвесной системы мне понадобилось изготовить несколько блоков. Подходящего диаметра заготовок у меня нигде не завалялось, и я обратил свой взор на фанеру.

Выпиливаем несколько примерно одинаковых квадратиков – попарно на каждый блок (но лучше использовать более толстую фанеру).

Сверлим в центре каждого из них (опять таки, примерно) отверстия под ось.

Попарно склеиваем квадратики, чтобы получилось два блока, которые мы стягиваем винтом, пропущенным в центральные отверстия. Закрученные гайки шайбами будут выполнять роль струбцины, стягивая заготовку до высыхания клея.

Зажимаем, получившийся столбик в тиски. И сошлифовываем углы, превращая квадрат в восьмигранник. Я использовал для этого шлифмашинку, но сгодится и просто напильник или даже грубая шлифовальная шкурка натянутая на брусок.

Получившуюся деталь зажимаем в патрон дрели и, положив на грубую шкурку, придаем форму цилиндра.

После этого фанерный блок стоит отложить на сутки, чтобы схватился клей, т.к. дальнейшие манипуляции пойдут на клеевом стыке.

Для дальнейшей работы нам потребуются обе руки, поэтому дрель желательно жестко закрепить на верстаке (я притянул ее к табуретке)). Заготовка зажимается в патрон, дрель включается..

Сначала карандашиком отмечаем середину заготовки (чтобы разграничить два блока). Затем круглым напильником, просто приложив его к детали, пропиливаем ручей шкива необходимой глубины. Напильник прикладывается как раз на клеевой шов (середина заготовки одного блока) поэтому и стоит дождаться высыхания клея.

Закончив протачивать вторую канавку, плоским, а лучше ромбовидным напильником, суживаем боковые части шкивов, делая их ромбовидными – при взгляде сбоку – это уменьшает трение о корпус блока при вращении.

Так как посередине блоки не склеивались, то при раскручивании винта, у нас в руках окажется два аккуратных одинаковых шкива.

Шкив является одной из наиболее важных запчастей и для сверлильного, и для токарного станка. Он представляет собой деталь, предназначение которой заключается в регулировке скорости и мощности работы двигателя. Конечно, заводские шкивы обладают высокой степенью надежности и спроектированы под свой станок, к которому идеально подходят.

Но со временем шкив, как и множество других деталей, выходит из строя и требует замены. В этой статье мы расскажем, как сделать шкив своими руками. Качественно сделанная вручную деталь может и не уступать по надежности заводским аналогам.

Существует несколько взглядов на изготовление шкивов для станков в домашних условиях. Большинство споров ведется на тему материала, из которого следует изготавливать эту деталь. Специалисты утверждают, что выполнять шкив из дерева – плохая затея. Дело в том, что во время эксплуатации станка на шкив припадает довольно серьезная термическая и физическая нагрузка. Деревянная деталь в таких условиях проработает не слишком долго.

Читать также: Как работать с вольтметром

Лучше всего в тяжелых условиях повседневной работы проявляют себя шкивы, сделанные из металла, но их изготовление требует специального оборудования и высоких навыков токаря. Средней по качеству и сложности создания (по сравнению с металлом и деревом) является самоделка, выполненная из фанеры. Такую деталь можно использовать и при ремонте заводского станка, и в процессе создания собственного аппарата.

Hardcore. Вгрызаемся

Если позволяет пространство, то за головку болта можно ухватиться раздвижными клещами или газовым ключом. (а также любым похожим зубастым инструментом) Зубы на инструменте часто имеют направление, поэтому откручивать нужно конкретной стороной. В отличии от плоскогубцев, усилие клещами развивается больше, а зубчики впиваются снимая реальную стружку. Газовый ключ так вообще предназначен крутить круглые трубы)

Источник картинки: https://www.dieselarmy.com/engine-tech/10-tricks-remove-stuck-seized-stripped-bolt-nut/Источник картинки: https://global.rakuten.com/en/store/mutsuura/item/10014547/

Гайколом. (или гайкокол, гайкорез, гайкоруб) Этот инструмент при помощи винта и клиновидного ножа просто разрезает гайку по радиусу. Можно использовать в труднодоступных местах. Есть как простые приспособления, где нож надвигается вращением винта, так и гидравлические, способные щелкать гайки как семечки.

Источник картинки: https://www.drive2.ru/l/10198077/

Специальные головки для поврежденного крепежа (bolt extractor). За счет канавок с левым вращением, такая головка при откручивании болта вгрызается в то, что осталось и выворачивает болт. Работает в труднодоступных местах и углублениях.

Экстракторы. Изготавливается из закаленной стали и обычно имеет коническую левую резьбу. Болт предварительно засверливается, и в него вворачивается экстрактор. Резьба на инструменте вгрызается в тело болта и позволяет его вывернуть.  Обычно размер экстрактора начинается для крепежа крупнее М4, но у японцев есть вариант и для М2.5 (например http://www.koyo-industries.jp/product/anex/Broken_Screw_Extractor.html) Экстракторы есть как длинные – они заглубляются в тело болта, так и короткие – специально для головок внутреннего шестигранника. Также есть прямые экстракторы (https://www.irwin.com/tools/browse/screw-bolt-extractors/straight-flute-screw-extractors), на необитаемом острове можно просверлить винт, и забить в  него переточенный метчик/напильник или даже головку torx, и вращать тело винта через такой эрзац-инструмент. Но если вам жалко время – лучше сразу купить специализированный инструмент.

Нарезание шлица. Раньше для этих целей использовалась специальная пила без развода зубьев “шлицовка”. Сейчас все повально нарезают прямой шлиц диском болгарки/дремеля. Нарезание шлица – простой и эффективный способ, но есть опасность разломить головку пополам. Используйте плоскую отвертку точного размера, и желательно с заточкой hollow ground.

Источник картинки: https://www.woodworkweb.com/woodworking-videos-1/woodworking-tips-videos/689-5-quick-cordless-drill-hacks.html

Сварка. Идея простая – просто приварить к сорванному крепежу гайку, и отвернуть.  Способ работает если у вас достаточно свободного места вокруг и крепеж изготовлен из сплава, который хорошо варится. Для защиты детали перед сваркой подложите шайбу.

Метчики и сверла.

Это отдельная боль, поскольку как удалить металлический инструмент, который твердый настолько, что сам предназначен для резки металла? Особенно “весело” в производстве – представляете как обидно сломать метчик в огромной детали за 100 000 руб? Поэтому я выделил метчики отдельно.Специальный инструмент для выворачивания метчиков – имеет три зубчика, которые зацепляются за углубления в метчике (у него несколько лезвий, поэтому между отверстием и метчиком всегда есть зазоры) Гуглить “Broken tap extractor”.

Выкрашивание зубилом. Метчики твердые и хрупкие – регулярно затачиваемым острым зубилом можно выламывать метчик по кусочкам, пока он не будет полностью разрушен.

Высверливание специальным твердосплавным сверлом. Твердые сплавы хрупкие, поэтому сверло больше напоминает пруток с трехгранным наконечником, чем привычное спиральное сверло. Работать таким инструментом лучше при помощи станка.

Картинки с сайта: http://omegadrill.com/

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова.

Когда необходимо снимать шкив коленвала

По большому счету, снимать эту деталь придется в двух случаях:

1. Разборка всего двигателя или какой-либо ремонт (например, замена сальников коленвала).
2. Замена самого шкива. Причины, по которым необходимо выполнять это действие, практически всегда связаны с износом самой детали.

Степень износа определяется опытным путем, но это тема для отдельной статьи. Суть в том, что шкив в любом случае нужно снимать. И процесс этот нельзя назвать простым, хотя при наличии определенных навыков и инструментов операцию можно выполнить своими руками.

Как открутить и снять шкив коленвала

Самым сложным действием, как правило, можно считать именно откручивание фиксирующей гайки или болта. Это связано с тем, что направление резьбы совпадает с крутящим моментом коленчатого вала. Другими словами, резьба обратная. Кстати, этот факт и есть ответ на вопрос о том, в какую сторону откручивать болт шкива коленвала. Правильно это делается по часовой стрелке.

Процедура откручивания болта или гайки

• Установить автомобиль на смотровую яму (если, конечно, не снимать двигатель полностью), зафиксировать колеса.
• Снять ремень генератора. Для этого ослабляется стопорный болт генератора и натяжной. Если автомобиль оснащен гидроусилителем руля с отдельным ремнем, тогда придется еще снимать и ремень этого механизма, открутив болт его натяжения (здесь понадобится ключ на 14).

• Потребуется снять бронепровод с распределителя зажигания, чтобы избежать запуска двигателя.
• Затем нужно взять накидной ключ (как правило, на 19) с удлиненным рычагом (это можно сделать при помощи обрезка трубы). Длины должно хватить на то, чтобы ключ уперся в пол. Накинуть его на головку гайки или болта, уперев рычаг в пол.
• В кабине авто повернуть на короткое время ключ в замке зажигание в положение «Старт». Болт или гайка под действием с одной стороны стартера, а с другой стороны, зафиксированного гаечного ключа, «срывается» с места и откручивается.
• Отметим, что чаще всего с первой попытки сделать это не получится. Поэтому потребуется поворачивать ключ в замке несколько раз.

Как Открутить Шкив Коленвала На Автомате

Как открутить болт шкива коленвала – совершенно не непростая процедура

Если вы столкнулись с неувязкой, как открутить болт шкива коленвала, эта статья вам. Мы тщательно опишем данный процесс, чтоб вы смогли просто и стремительно демонтировать шкив коленчатого вала, а потом заняться его ремонтом.

Как отвернуть болт шкива коленвала: почему все так сложно?

Понимающий автомобилист растрачивает на процесс демонтажа шкива коленчатого вала, обычно, менее четверти часа.

А вот неопытные водители при попытке снять эту деталь без помощи других сталкиваются с обилием заморочек, которые они часто обыденно не могут решить.

Аннотация по проведению ремонтных работ и техобслуживанию хоть какого современного тс содержит исчерпающую информацию о процессе демонтажа, но, к огорчению, она не помогает автовладельцам.

Прежде всего, появляются затруднения с фиксацией коленчатого вала. Демонтировать его очень трудно, если деталь повсевременно крутится, «выскальзывая» из рук.

Также многим неясно, с какой стороны подобраться к болту, на котором держится шкив.

Ну и мощная его затяжка обычно делает процесс снятия узла очень и очень сложным, потому что демонтаж при таких критериях чреват повреждениями покрытия кузова либо частей моторного отдела автомобиля.

Все автоконцерны и спецы автосервисов с огромным усилием создают закрутку гайки или болта шкива коленчатого вала (на одних моделях ТС механизм держится на болте, в других – на гайке).

Делается это специально во избежание самораскручивания данной детали в процессе эксплуатации транспортного средства.

Если болт (гайка) выпадут во время езды, будет тяжело возвратить авто к жизни, чтоб продолжить движение на нем, а сам ремонт изольется, поверьте, «в копеечку».

Не считая того, описываемые крепежные детали наращивают уровень собственной затяжки без помощи других при работе мотора. А окончательную «нерушимость» болту присваивают явления коксования, залипания, коррозии.

Как самому открутить шкив коленвала на Ленсере 9 когда автомат коробка. Также это видео полезно всем.

Как открутить болт шкива коленвала – решаем проблему

С помощью болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив нацелен перпендикулярно оси машины, что, конечно, затрудняет ремонтные работы (добраться до крепления очень тяжело). Чтоб очень стремительно и без затруднений открутить болт, лучше заблаговременно приготовить:

• набор автоинструментов;
• так именуемый «пенек» (либо «козелок»);
• авто домкрат;
• головку (торцевую) с рычагом и удлинителем (головка должна подбираться по размеру болта).

Процесс при наличии обозначенных приспособлений смотрится последующим образом:

• снимаем колесо (естественно, перед этим необходимо приподнять с помощью домкрата переднюю правую часть машины);
• устанавливаем ТС на «пенек»;
• снимаем щиток мотора, защищающий его от попадания грязищи, воздушный фильтр (они размещаются со стороны капота сверху) и ремень генератора;
• на блоке сцепления открываем заглушку, чтоб можно было зафиксировать коленвал, и заклиниваем зубья маховика, используя монтировку;
• на болт надеваем головку и начинаем его откручивать (если он не поддается, потихоньку увеличиваем длину рычага).

Говорить о том, как затянуть шкив коленвала и возвратить авто в состояние до ремонта, думается, не требуется. Все операции производятся в обратном порядке.

Как открутить гайку шкива коленвала?

Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.

Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. В тех случаях, когда он категорически не поддается, КПП следует поставить на нейтралку, снять насвечники, упереть ключ с рычагом в лонжерон либо пол, подать импульс поворотом в замке зажигания ключа. После такой процедуры гайка легко срывается с первой или второй попытки.

Добавим, что облегчить процесс демонтажа позволяет приспособление для снятия шкива коленвала. Оно представляет собой гайку со шпилькой с 2–3-мя захватами, прикрепленными к ним (шпилька упирается в центр вала, захваты заводят за края шкива). Подобный «народный» съемник дает возможность стянуть с вала шкив без каких-либо проблем, поворачивая приспособление по часовой стрелке.

Демонтаж и замена

Не зависимо от конструкции, где находиться деталь, снимать и монтировать важно в одинаковом порядке. В зависимости от расположения мотора, деталь находится в передней части за радиатором охлаждения

Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется. Потому чтобы снять шкив коленвала необходимо убрать правое колесо

Если трудно поменять, есть смысл обратить внимание на чертеж, работа ускорится

Транспортное средство прикатывают на смотровую яму и фиксируют, чтобы машина не задвинулась с места. Чтобы добраться и вынув конструкцию, необходимо раскрутить все детали, что препятствуют к доступу (воздушный фильтр, грязевые щитки, прочее). Убирают ремень генератора. Далее открывают заглушку блока сцепления, и вставляют в отверстие монтировку, чтобы застопоривать маховик.

Элементы детали характеризуются крепкой фиксацией, потому их непросто устранить. Чтобы провернуть деталь, необходимо, приложить немало усилий. Если демонтаж выполняется первый раз, то открутить шкив коленвала будет сложно. Причина в том, что заводское производство отличается сильной затяжкой составляющих частей детали.

Как открутить гайку шкива коленвала

Провертывая крепеж, важно придерживаться рекомендаций, тогда процесс займет не менее 15 минут. Прикладывать усилия стоит максимально близко к распределительному валу:

• монтировкой поддевают со всех боков;
• при необходимости применяют специальный универсальный съемник шкив коленвала для данной детали.

Устройство представлено в виде шпильки с 2-3 захватами. Конец захвата закрепляют по краям детали, а конец шпильки упирают в середину вала.

Прокручивают по ходу часовой стрелки. Но не во всех марках автомобилей провертывают по часовой стрелке, в некоторых авто работу необходимо выполнять в противоположном направлении

При этом важно поставить свой рычаг коробки передач на 4 скорость и включить ручник

Если не удается провернуть, то рычаг должен стоять в нейтральном положении. Следующий этап – убрать подсвечники. Ключ упирают в пол либо в задний лонжерон и крутят в направлении движения устройства.

Все маневры позволяют облегчить прокрутку, потому дальнейшие действия производиться вручную, при необходимости смазывают делать тормозной жидкостью либо смазкой «WD». Кроме того, может облегчать вашу работу, постукивание по граням головки.

Как открутить болт шкива коленвала

Чтобы выполнить работу качественно, разобранную машину ставят на пенек. Штифт скрепляет деталь, находится, как правило, переднеприводных машинах автомат. Резьба устроена так, что во время крутящего момента при движении он затягивается.

https://youtube.com/watch?v=GlEnVClRoqU

Необходимо выполнить действия, которые открывают доступ к основанию

Для этого важно хорошо застопорить вращение. В качестве фиксатора используют монтировку

Инструмент вставляют в шестерни маховика. Его необходимо приспособить надежно, чтобы в процессе проворачивания он не выпал. Потому лучше выполнять работу с помощником. Далее одевают на штифт торцевую головку, одинакового диаметра с штифтом, присоединяют рычаг и удлинитель (кусок прочной трубы). После этого начинают потихоньку выкручивать.

Народно-автомобильный опыт

Сложность демонтажа заключается в специально подобранном прочном соединении, без люфта. Крепеж достаточно плотно закрученный. Практикуют использование монтировки, при этом потихоньку надавливают на тыльную поверхность детали.

При покупке детали, необходимо иметь новые крепления. Понадобиться передний сальник, навесные ремни

Приобретая необходимо обращать внимание на канавки и метки. Они должны быть без дефектов

В противном случае, через некоторое время вам нужно подменять все на новое.

Установка шкива на коленвал

Чтобы правильно установить шкив коленвала необходимо смазать его солидолом либо другим вязким средством. Это облегчит процесс посадки крепежа. Для того, чтобы надевать, стоит немного наклонить в сторону шайбу и натянуть на основу. Далее можно постукивающими движениями молотка, через мягкую, резиновую прокладку, обработать ступицу. Затем в обратном порядке необходимо закручивать другие делали автомобиля.

Описание конструкции передней подвески Lada Kalina 1117 2004 — 2013

Передняя подвеска:

1 — чехол; 2 — шаровая опора; 3 — стопорное кольцо; 4 — гайка подшипника ступицы; 5 — защитный колпак; 6 — ступица; 7 — подшипник ступицы; 8 — поворотный кулак; 9 — диск тормозного механизма переднего колеса; 10 — щит тормозного механизма; 11 — гайка; 12 — эксцентриковый (регулировочный) болт; 13 — поворотный рычаг; 14 — пружина передней подвески; 15 — шток амортизатора; 16 — верхняя чашка пружины; 17 — верхняя опора амортизаторной стойки; 18 — гайка штока амортизатора; 19 — подшипник верхней опоры амортизаторной стойки; 20 — прокладка пружины; 21 — буфер хода сжатия передней подвески; 22 — защитный кожух; 23 — телескопическая стойка; 24 — вал привода переднего колеса; 25 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 26 — растяжка передней подвески; 27 — штанга стабилизатора поперечной устойчивости; 28 — стойка стабилизатора поперечной устойчивости; 29 — рычаг передней подвески.

Передняя подвеска — независимая с телескопическими гидравлическими амортизаторными стойками, винтовы­ми коническими пружинами, нижни­ми поперечными рычагами с растяж­ками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая гидравлическая амортизаторная стойка. Ее нижняя часть соединена с поворотным кулаком двумя болтами. Верхний болт, проходящий через отверстие кронштейна стойки, име­ет эксцентриковый поясок и эксцен­триковую шайбу. Поворотом этого болта регулируется угол развала пе­реднего колеса. На телескопической стойке установ­лены винтовая коническая пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стой­ки в сборе с подшипником.

Верхняя опора крепится тремя само­контрящимися гайками к чашке брыз­говика кузова. Ее конструкция значительно отличается от конструкции опор, применяемых на автомобилях ВАЗ-2108—2110. Теперь вместо запрессованного упорного подшипника установлена стальная втулка, привулканизированная к резиновому массиву опоры, что позволило исключить люфты и посторонние звуки.

Применяемый в автомобиле упорный шариковый подшипник имеет боль­ший диаметр и другую конструкцию и расположен между верхней опорой и пружиной. Под весом передней части автомобиля подшипник находится в сжатом положении, что позволя­ет устранять все зазоры и стуки. Площадь контакта шариков с дорож­ками качения значительно увеличилась, а следовательно, увеличилась и долговечность подшипника.

В новой конструкции при повороте колес вра­щается корпус стойки вместе с пру­жиной. При этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше. В корпусе стойки установлен теле­скопический гидравлический амортизатор.

Нижняя часть поворотного кулака со­единена с нижним рычагом подвески через шаровую опору. Опора крепит­ся к поворотному кулаку двумя болта­ми (отверстия в поворотном кулаке не сквозные). Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их голов­ки в осевом направлении.

Тормозные и тяговые силы при движе­нии автомобиля воспринимаются про­дольными растяжками, соединенными через сайлент-блоки с нижними рыча­гами и кронштейнами, установленны­ми на нижней поперечине рамки ради­атора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса.

В поворотном кулаке установлен двухрядный радиально-упорный ша­риковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом уста­новлена ступица колеса. Подшипник затягивается гайкой на хвостовике корпуса наружного шарнира привода колес. В эксплуатации подшипник не регулируется. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчиво­сти представляет собой штангу из пружинной стали. В средней ее части имеется изгиб над трубой дополни­тельного глушителя системы выпуска отработавших газов.

Оба конца штан­ги стабилизатора через стойки с рези­новыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Штанга в своей средней части крепится к кузову крон­штейнами через резиновые подушки.
