Лада приора вентиляция салона

При включении печки падает температура двигателя

Как мы уже говорили выше, включение отопителя салона может влиять на температуру двигателя. Если коротко, на многих авто имеется так называемый радиатор печки. Указанный радиатор включен в общий контур системы охлаждения двигателя, то есть разогретая от двигателя ОЖ проходит через радиатор, отдавая тепло. Полученное тепло далее поступает в салон автомобиля через дефлекторы обдува. Интенсивность отбора тепла от радиатора регулируется скоростью вентилятора печки и положением регулятора температуры подаваемого в салон воздуха.

Вполне очевидно, что во время снижения температуры наружного воздуха водители предпочитают включать печку на «максимум» для быстрого прогрева внутрисалонного пространства и дальнейшего поддержания комфортных условий. Параллельно с этим в зимнее время двигатель часто работает на холостых оборотах, эксплуатируется на низких оборотах при езде и т.п. Получается, агрегат сжигает минимум топлива и не испытывает особых нагрузок. В подобной ситуации (с учетом работающей печки и «минуса» за бортом) выделяемого мотором тепла бывает попросту недостаточно для полноценного прогрева ОЖ и выхода двигателя на рабочую температуру.

Для лучшего нагрева салона и ДВС, а также полноценного прогрева КПП достаточно проехать на машине несколько километров в режиме средних оборотов (около 3-3.5 тыс. об/мин) на пониженной передаче. Также многие водители используют способ дополнительного утепления подкапотного пространства при помощи войлока, установки картонной или пластиковой заслонки на радиатор и т.п.

Такое решение утеплить двигатель на зиму вполне оправдано в тех случаях, когда автомобиль значительную часть времени эксплуатируется в условиях интенсивных холодов. С дополнительным утеплением капота и самого мотора двигатель не так быстро остывает после остановки, быстрее прогревается на холостых и в движении. Следовательно, лучше работает и печка в салоне.

Напоследок добавим, что качественная работа всей системы охлаждения зависит от тосола/антифриза и его количества в системе. По этой причине необходимо контролировать состояние ОЖ, регулярно проверять уровень жидкости в расширительном бачке. Также следует следить за герметичностью, избегать образования воздушных пробок, своевременно менять антифриз и промывать систему охлаждения двигателя при замене рабочей жидкости.

Система вентиляции и отопления

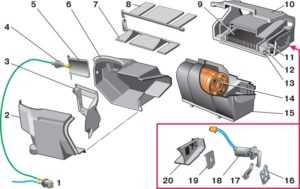

Система вентиляции и отопления: 1 — левый дефлектор; 2 — левый боковой воздуховод; 3 — центральный воздуховод; 4 — центральные дефлекторы; 5 — корпус отопителя; 6 — верхняя заслонка отопителя; 7 — радиатор отопителя; 8 — воэдухонагнетатель; 9 — правый боковой воздуховод; 10 — правый дефлектор; 11 — нижняя заслонка отопителя; 12 — воздуховод подачи воздуха в заднюю часть салона; 13 — тяга управления верхней заслонкой отопителя; 14 — блок управления отопитвлем; 15 — тяга управления нижней заслонкой отопителя; I — холодный воздух; II — подогретый воздух; III — подвод горячей жидкости к радиатору отопителя; IV — отвод жидкости от радиатора отопителя

Описание конструкции

Система вентиляции — приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щель между капотом и ветровым стеклом. Для увеличения подачи воздуха можно опустить стекла дверей, а при низкой скорости — включить электровентилятор воздухе нагнетателя, расположенный в моторном отсеке.

Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения вентилятора регулируется четырехпозиционным переключателем на панели приборов. В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в иепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней. Подключенный напрямую вентилятор вращается с максимальной скоростью. Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха (25+10)°С — 4100±200 мин-1. Потребляемая сила тока при максимальной частоте вращения — не более 14 А.

Электродвигатель ремонту не подлежит (за исключением зачисткл коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора. Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить его балансировку.

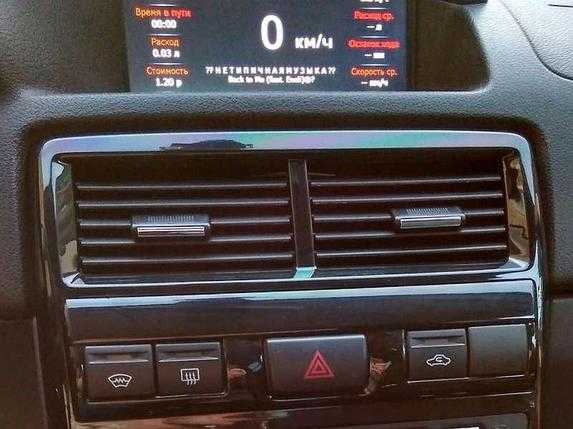

Потоки воздуха в салоне распределяются воздуховодами, расположенными внутри приборной панели и в кожухе пола. На ветровое стекло воздух поступает через верхние ще-левидные сопла на панели приборов, на боковые стекла — через левый и правый дефлекторы.

К ногам водителя и переднего пассажира воздух поступает через отверстия в нижней части корпуса отопителя, а к ногам задних пассажиров — через воздуховод в кожухе пола.

Для управления распределением воздушных потоков служит верхний рычаг блока управления, расположенного на консоли панели приборов, а также направляющие центральных и боковых дефлекторов и их регуляторы. Верхний рычаг на центральной консоли управляет положением нижней заслонки отопителя, регулируя подачу воздуха к ногам.

Система отопления — жидкостная, объединенная с системой охлаждения двигателя. Радиатор отопителя установлен в корпусе, расположенном в салоне автомобиля под панелью приборов. Подачу жидкости к радиатору регулируют краном отопителя, расположенным в моторном отсеке на отводящем шланге отопителя. Управление краном — ручное из моторного отсека.

Воздух, поступающий из воздухонагнетателя, может проходить через радиатор отопителя или минуя его, в зависимости от положения верхней заслонки отопителя, управляемой нижним рычагом на консоли панели приборов.

Причины скопления воздуха в антифризе

Общая схема жидкостной системы охлаждения

Закрытые жидкостные системы охлаждения рассчитаны на поддержание в них постоянного избыточного давления (до 100 кПа). Повышенное давление позволило поднять температуру кипения жидкости до 120 градусов. Поскольку автомобили эксплуатируются круглый год, для них была специально разработана концентрированная, специальная незамерзающая охлаждающая жидкость — антифриз (наиболее популярен тосол). Он состоит из этиленгликоля, дистилированной воды и антикоррозийных, антивспенивающих, антиокислительных присадок. Тосол обеспечивает оптимальный тепловой рабочий режим двигателя 80–100 градусов в любую погоду. Основные причины возникновения воздушных пробок следующие:

Подсасывание воздуха через недостаточно герметичные соединения патрубков, шлангов, штуцеров, трубок. Это происходит потому, что при движении тосола по системе у стенок в трубках создаётся сниженное давление, которое втягивает наружный воздух в местах с неплотными соединениями.
Воздух запирается в системе охлаждения, когда при доливании или замене охлаждающей жидкости используется воронка с широким горлышком. Мощный поток антифриза перекрывает путь воздуху наверх. В расширительный бачок или радиатор тосол всегда наливается тонкой струйкой.
При износе уплотняющей фибры и сальника у подкачивающей помпы может начаться подсос наружного воздуха в охлаждающую жидкость.
Подтекание тосола в шлангах, патрубках, радиаторах охлаждения и отопления приводит к уменьшению его объёма и увеличение объёма воздуха в расширительном бачке. Забивание сердцевины радиаторов мусором и дефекты их внешних оболочек создают предпосылки для перегрева двигателя из-за плохого охлаждения тосола. Все эти причины в совокупности и по отдельности приводят к возникновению воздушной пробки в системе охлаждения.
Прогорание прокладки головки блока цилиндров (ГБЦ) часто приводит к подтеканию тосола в картер двигателя (на щупе масло будет выше максимально допустимого уровня) или в выхлопную систему (дым из выхлопной трубы будет белого цвета). Уменьшение объёма тосола ведёт к его закипанию из-за образования скоплений воздуха в системе охлаждения.

Замена крана

Недоработки конструкции отопителя не ограничиваются неудачно сделанными вентиляторами, а также конструкцией воздуховодов. Даже кран печки плохо справляется со своей работой. Его сечение невелико. Поэтому, движение охлаждающей жидкости по радиатору отопителя происходит довольно медленно. Чтобы улучшить работу печки в целом, необходимо произвести замену крана.

Лучше всего брать кран отопителя от иномарок. Служат они дольше, да и эффективность работы на высоте. Подойдут краны от бюджетных Volkswagen, а также некоторых Opel. Это позволяет минимизировать работу по подгонке деталей. Производится замена в следующем порядке:

Под капотом с помощью пассатижей ослабляем хомут, крепящий шланг к патрубку. Шланг снимается, делать это лучше в перчатках. «Сидит» шланг на патрубке достаточно плотно, при его снятии рука может сорваться, перчатка защитит от повреждений;
Накидным ключом ”7” откручиваем саморезы, крепящие уплотнитель к перегородке;
Уплотнитель поддевают отверткой, и снимают его;
Извлекается вещевая полка;
Из салона рожковым ключом ослабляют прижимной винт крана;
Снимается тросик с рычага крана;
В зависимости от модификации радиатора печки кран может крепится либо 2 винтами, либо 2 гайками. Их следует открутить;
Извлекаем кран из автомобиля;
Снимаем с него патрубок, крепится он на 2 гайках.

Замена крана отопителя

Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля. Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.

Способы устранения причин неисправности печки в авто

Течь в системе охлаждения

Разгерметизация системы охлаждения считается наиболее распространенной неисправностью, которая нередко приводит к сложному ремонту, требующему больших финансовых затрат. Обнаружить течь антифриза совсем не сложно. Прежде всего, она проявляется в снижении уровня жидкости в расширительном бачке.

При выявлении такой неисправности следует воспользоваться смотровой ямой или эстакадой для тщательной проверки всех узлов и элементов системы охлаждения на предмет наличия подтеканий. Нарушение герметичности часто происходит из-за повреждений радиатора, изношенности патрубков и других деталей.

Воздух, который попадает в систему охлаждения, приводит к нарушениям в работе печки. В большинстве случаев неисправный радиатор и поврежденные патрубки подлежат замене.

В автомагазинах можно встретить специальные присадки, которые, якобы, могут устранить течь системы охлаждения автомобиля. Следует отметить, что применение таких средств может привести к засорению тонких трубок радиатора.

Забитый радиатор отопителя

Достаточно часто встречаются неисправности печки авто, вызванные тем, что в охлаждающую систему были залиты два разных антифриза, которые несовместимы друг с другом. Жидкости, отличающиеся по составу, при взаимодействии сворачиваются и образуют клейкий состав, который закупоривает каналы радиатора и других элементов охлаждающей системы.

Устранение такой неисправности является достаточно сложным процессом. Для промывки системы необходимо специальное оборудование и особые составы. Наиболее эффективно «работает» каустическая сода. После использования активных веществ систему промывают водой. Для очистки радиатора печки от внутренних отложений необходимо отсоединить его наружные патрубки. Если промыть систему не получилось, устранить неисправность можно только путем замены.

Пыль и грязь на радиаторе охлаждения

Если причиной неисправности печки является скопление грязи на радиаторе системы охлаждения, необходимо провести разборку узла. После этого радиатор следует продуть потоком сжатого воздуха. Таким же способом можно воспользоваться при выявлении сильных загрязнений на поверхности фильтра салона. В зимнее время сбои в работе печки могут происходить по причине попаданию снега в воздухозаборник автомобиля.

Печка выпускает холодный воздух

Первое, что необходимо сделать – это определить причину поломки. Это поможет найти пути ее решения. Но их достаточно много, поэтому давайте разберем самые популярные.

Одна из часто встречающихся причин заключается в том, что из устройства выходит только холодный воздух. Это первый признак того, что печка работает неправильно. Причина кроется в том, что поломался температурный датчик салона – он отвечает за то, какие условия в салоне, отвечают ли они тем, которые задал водитель. Если же он выходит из строя, то его показания неправильные. Таким образом, печка получает информацию о том, что в салоне жарко. Поэтому будет производить холодный воздух, чтобы сделать условия более комфортными.

Устранить данную поломку просто. Необходимо выполнить несколько действий. Для начала снять плафон путем его раскручивания. Потом установить новый датчик и проверить его на исправность.

Также причиной того, что из печки выходит холодный воздух, может стать поломка моторедуктора. Чтобы ее определить, необходимо сначала проверить на исправность температурный датчик. Если с последним все в порядке, то явно проблема кроется в моторедукторе. Стоит отметить, что данную деталь, как и предыдущую, отремонтировать невозможно. Единственным путем решения проблемы является замена на новую.

Данный процесс немного сложнее. Заключается он в проведении следующих действий. Сначала снимаются дворники. Потом необходимо открутить болты, которые отвечают за крепление жабо, и убрать его, чтобы не мешал. Таким образом, буден получен доступ к элементу, который вышел из строя.

Потом необходимо снять сам моторедуктор. Для этого выкручивается его крепление. Поможет в этом крестообразная отвертка. Далее следует аккуратно отсоединить все провода. Делать это стоит максимально аккуратно, чтобы ничего не повредить. Только так вы сможете полностью демонтировать поломанную деталь. По такому же принципу, но наоборот, установите новый элемент. При этом следите за тем, чтобы срез детали четко попал в заслонку.

Принцип функционирования

В автомобиле Шевроле Нива происходит циркуляция охлаждающей жидкости не только в блоке двигателя и радиаторе охлаждения, но и в радиаторе печки. В результате этого возможен процесс теплоотдачи нагнетаемому потоку воздуха. Воздух нагнетается посредством работы вентилятора, который приводится с помощью электродвигателя.

В ранних версиях автомобилей семейства ВАЗ контур, содержащий радиатор печки, запитывался из большого круга циркуляции. Это означало то, что пока термостат закрыт, в салон попадал только холодный воздух. Прогреваться печка начинала после открытия термостата. Из салона автомобиля можно было перекрыть кран магистрали, отключив при этом печку. В современный автомобилях, в том числе и Шевроле Нива, контур с радиатором печки запитан от малого круга. Теплый воздух начинает попадать в салон сразу после начала прогрева двигателя. С панели управления можно регулировать температуру поступающего воздуха. Однако от традиционного крана решено было отказаться, так как он постоянно выходил из строя (возникала течь, забивался отложениями и солями). Теперь управление осуществляется путем поворота заслонки, которая направляет воздушный поток через радиатор или, минуя его.

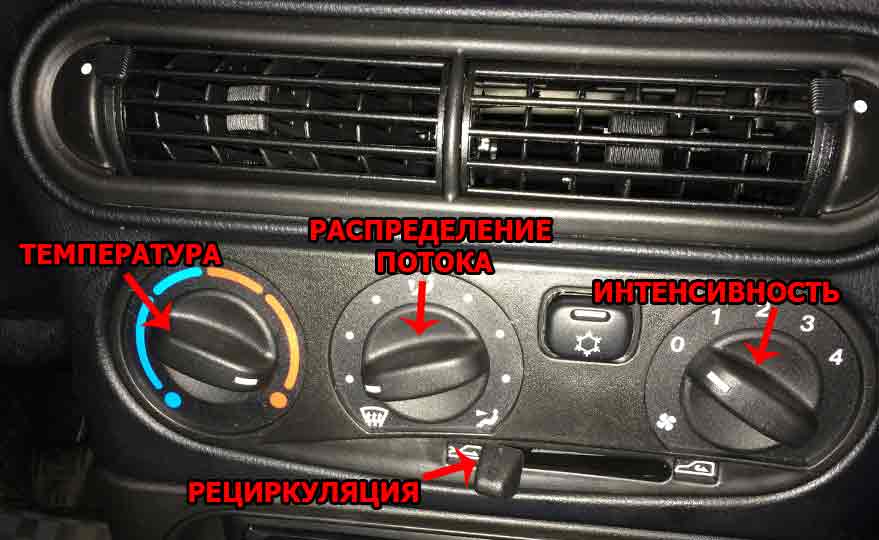

Принцип работы печки на автомобиле Шевроле Нива выглядит следующим образом.

Контур нагревается от охлаждающей жидкости.
Вентилятор нагнетает воздух через заборник, направляя его сначала на салонный фильтр, а затем в промежуточный воздуховод. Вентилятор имеет 4 режима работы, от которых зависит скорость вращение и, следовательно, интенсивность подачи воздуха.
Основная заслонка регулирует долю воздуха, поступающего через радиатор.
Заслонки управления перераспределяют поток к ногам водителя и пассажира, на фронтальный дефлектор или на стекло.

Водитель управляет интенсивностью подачи воздуха, установив скорость вращения вентилятора, температурой воздуха (регулирование заслонки) и распределением воздуха. Также на панели имеется рычаг включения рециркуляции.

Он обеспечивает забор воздуха из салона автомобиля. Такой режим считается временным и включается при осуществлении быстрого прогрева салона, а также, когда на улице распространяется запах дыма, гари от попутных авто или пыль.

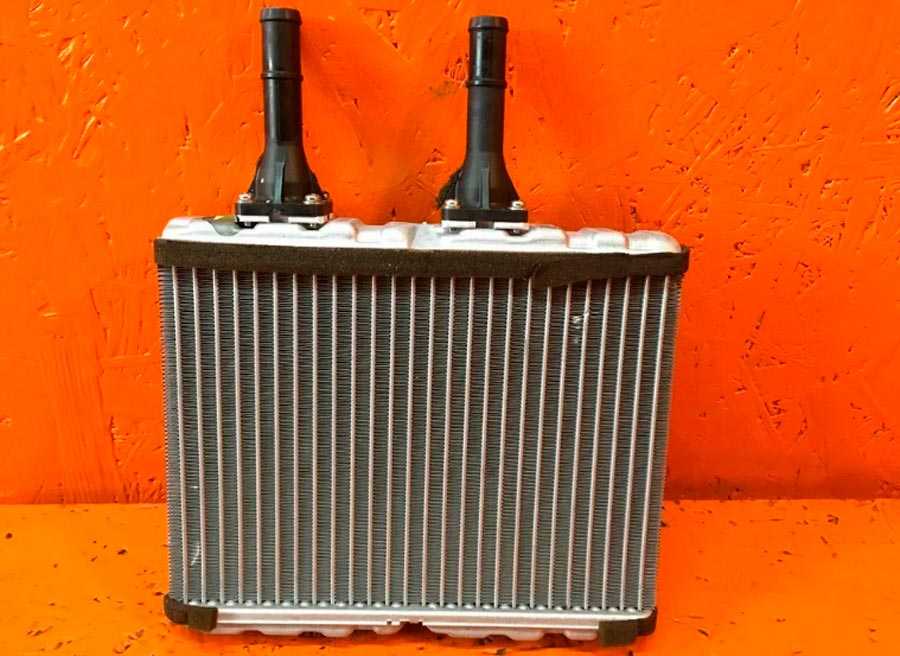

Радиатор печки

Если с наружными загрязнениями печного радиатора всё довольно просто и помогает обычная продувка сжатым воздухом, то с забитым радиатором изнутри ситуация намного сложнее.

Причин загрязнения и образования течей радиаторов печки на всех автомобилях, включая Nissan Primera, несколько:

смешивания разных антифризов;
длительный интервал между заменами ОЖ;
доливка воды;
применение герметиков против утечек;
повреждение в результате ДТП и прочее.

Если радиатор загрязнился, через его соты не проходит должным образом жидкость охлаждения. Нет нагрева, а потому и печка дует едва тёплым воздухом.

Казалось бы, если элемент засорился, но течи нет, это хорошо. Можно попытаться промыть. Для этого берут специальные средства, либо же просто смешивают лимонную кислоту с водой, снимают шланги выхода и подачи, надевают другие шланги, подавая раствор под давлением.

Практика наглядно показывает, что промывка радиатора лишь в 50% случаев приводит к ожидаемому результату. Но поскольку радиатор уже достаточно изношенный, то на долгое время эффект не продлится. А чаще промывка и вовсе не помогает.

В ситуациях, когда радиатор печки на Nissan Primera начинает течь, использование герметика является исключено крайней мерой. Герметик позволит на время закупорить отверстия, но только, чтобы добраться до гаража или автосервиса, где уже будет произведена замена радиатора.

Проблема радиаторов отопителя на автомобилях Ниссан Примера в том, что для снятия требуется разбирать всю переднюю часть салона. А это задача не из простых. Есть 2 варианта. Либо попытаться всё сделать своими руками, либо обратиться в сервис, потратив на услугу приличную сумму денег.

Это основные причины, из-за которых на Nissan Primera может плохо дуть печка, либо не работать вообще.

Действовать обычно нужно по симптомам, от простых к более сложным потенциальным проблемам. Если сомневаетесь в своих навыках, то за сложную работу лучше не браться. Доверьтесь квалифицированным специалистам.

Система отопления и вентиляции автомобиля ВАЗ-21213

Система вентиляции автомобиля ВАЗ-21213 – приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щели воздухозаборника на капоте и отсасывается через отверстия в задних стойках крыши. Для увеличения циркуляции воздуха при движении можно опустить стекла передних дверей, а при низкой скорости – включить электровентилятор.

рис. 1

Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели.

На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла – через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам – через отверстия в кожухе отопителя (при откинутой крышке).

Для управления распределением воздушных потоков служат средний и нижний рычаги на центральной консоли панели приборов, а также направляющие центральных сопл и их регуляторы.

рис. 2

Система отопления – жидкостная, объединенная с системой охлаждения двигателя. Радиатор отопителя установлен в консоли панели приборов в пластмассовом кожухе и уплотнен по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор.

Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли. Электродвигатель вентилятора МЭ-255 – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения вентилятора регулируется трехпозиционным переключателем на панели приборов.

Потребляемая сила тока при максимальной частоте вращения – не более 4,5 А. Крыльчатка вентилятора закреплена на валу электродвигателя. Электродвигатель ремонту не подлежит при выходе из строя его заменяют.

Диагностика неисправностей системы отопления и вентиляции

Причина неисправности	Метод устранения
Электродвигатель вентилятора отопителя не работает
Неисправен переключатель отопителя (проверяется омметром)	Замените переключатель
Повреждены провода, окислены или неплотно надеты их наконечники, перегорел предохранитель №1 (напряжение к электродвигателю не подается)	Обожмите клеммы, зачистите наконечники, замените неисправные провода, перегоревший предохранитель (проверив защищаемые им цепи на отсутствие короткого замыкания)
Износ, зависание щеток электродвигателя, обрыв в обмотке якоря, окисление, износ коллектора (напряжение к электродвигателю подается, но он не вращается)	Замените электродвигатель
Замыкание на «массу» обмотки якоря (при включении сразу перегорает предохранитель)	Замените электродвигатель
Электродвигатель вентилятора отопителя не работает на малой скорости
Сгорел дополнительный резистор, повреждены его провода или неплотно надеты их наконечники	Замените резистор, обожмите клеммы, зачистите наконечники, замените неисправные провода
Неисправен переключатель отопителя	Замените переключатель
Якорь электродвигателя вентилятора отопителя вращается медленно
Загрязнен или окислен коллектор, межвитковое замыкание обмотки якоря (может перегорать предохранитель). Заедание вала якоря в подшипниках (скрип, визг, может перегорать предохранитель)	Замените электродвигатель

Салон автомобиля нагревается плохо
Недостаточная температура охлаждающей жидкости	Заедание клапана термостата в открытом положении
Мало жидкости в системе охлаждения	Долить жидкость системы охлаждения, проверить герметичность соединений.
Заедание крана в закрытом положении, заедание заслонок тросов или обрыв тросов управления, ослабление их крепления	Замените неисправные кран, тросы, заслонки. Надежно закрепите оболочки тросов, смажьте тросы моторным маслом, отрегулируйте приводы
Неисправен радиатор отопителя	Замените радиатор
Температура в салоне не регулируется
Заедание крана отопителя, заслонок, тросов в оболочках или их обрыв, ослабло крепление оболочек тросов	Замените неисправные кран, тросы, заслонки. Надежно закрепите оболочки тросов, смажьте тросы моторным маслом, отрегулируйте приводы

Что делать, если плохо греет печка Шевроле Нива

Шевроле Нива – это эффектный, мощный внедорожник с хорошей задней подвеской. Очень хорошо подходит для наших вечно ремонтируемых дорог, поездок на дачу, на море и просто для путешествий. Машина достаточно проста в использовании, отремонтировать ее недорого. Она незаменима, если вы живете за городом, оправдывает себя как машина для всей семьи и очень устойчива. С приходом осенне-зимнего периода актуальной будет хорошая и качественная работа отопителя. Если плохо греет печка, Шевроле Нива станет очень некомфортным автомобилем, и придется забыть о его преимуществах. Тем более если машина ночь стояла в гараже, находиться в ней и ощущать холод, сопоставимый с подвальным, проблематично. Рассмотрим основные составляющие этого технологического узла автомобиля:

радиатор;
вентилятор;
заслонки;
патрубки;
воздуховод;
узел для регулировки движения жидкости.

Замена крана

К сожалению, виновниками плохого обогрева Нивы могут выступать не только вентилятор и воздуховод, но и кран самой печки. В частности, его диаметр невероятно мал, что способствует медлительному распространению жидкости по радиатору.

Именно по этой причине многие автовладельцы решаются ещё на один дополнительный тюнинг обогрева салона любимой Нивы, предполагающий замену крана.

Кран, безусловно, придётся позаимствовать у других транспортных средств. В качестве «доноров» для решения такой проблемы могут выступать многие иномарки, но лучшими с финансовой точки зрения являются краны, снятые с Volkswagen или Opel.

Первоначально вам придётся

Этот процесс трудоёмкий, поэтому важно следовать алгоритму, который рекомендуют те владельцы авто, которым ранее приходилось дорабатывать самостоятельно систему отопления, и результат был эффективным

Откройте капот, найдите хомут, который фиксирует шланг к патрубку, при помощи пассатижей постарайтесь ослабить его. Мастера рекомендуют такие действия совершать в перчатках, поскольку при выполнении таких действий приходится прилагать усилия, рука часто срывается и может быть повреждена, если на ней не будет перчаток.

Следующей вашей задачей будет являться отсоединение уплотнителя, вам нужно просто выкрутить саморезы, фиксирующие этот уплотнитель к перегородке. Далее остаётся этот уплотнитель просто снять. Вещевая полка точно также извлекается, при этом ничего не препятствует выполнению таких действий.

Теперь зайдите со стороны салона и немного ослабьте прижимной винт крана. Далее будет уже просто с рычага крана снять тросик.

Вот теперь вы подобрались непосредственно к самому крану, открутите винты, которые его удерживают. В зависимости от конфигурации радиатора печи количество может изменяться, также вместо винтов могут быть установлены гайки.

Извлеките кран, снимите с него патрубок, также предварительно отвинтив гайки.

Мастера только рекомендуют использовать небольшую хитрость. При креплении крана к радиатору гайки очень часто откручиваются, соответственно, в процессе движения авто теряются. Чтобы предотвратить такие «потери», рекомендуется не просто закрутить гайки, а предварительно их посадить на пластилин.

Итак, процесс модернизации системы отопления может осуществить любой желающий, а в благодарность он получит комфортные условия внутри салона даже в те моменты, когда на улице будет лютовать мороз.

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Циркуляция — охлаждающий воздух

Циркуляция охлаждающего воздуха осуществляется до разомкнутому контуру. Холодный воздух нагнетается естественным давлением через подводящие патрубки в камеры между наружными и внутренними щитами электродвигателя.

Основные технические данные турбогенераторов серии Т ( частота вращения.

Циркуляция охлаждающего воздуха в турбогенераторе оеущеетвляется внутренними вентиляторами, укрепленными по обеим сторонам бочки ротора. Для уменьшения попадания пыли внутрь корпуса статора на валу предусмотрены воздушные уплотнения. Для восполнения утечек воздуха предусмотрен засос воздуха из окружающей среды; через фильтры, расположенные — на внешних щитах.

Технические данные двигателей серии СТД ( турбодвигателей общего.

Циркуляция охлаждающего воздуха в двигателе осуществляется посредством внутренних вентиляторов, укрепленных по обеим сторонам бочки ротора. Вентиляторы выполнены с вращающимся направляющим аппаратом, обеспечивающим безударный вход воздуха, что позволило повысить КПД и уменьшить внешние размеры.

Циркуляция охлаждающего воздуха в турбогенераторе осуществляется внутренними вентиляторами.

Конструкция термоэлектрогенератора, предназначенного для работы на жидком топливе.

Циркуляция охлаждающего воздуха осуществляется за счет разности давлений в каналах И и 12, которая образуется вследствие некоторого понижения давления в каналах 4 благодаря эжекционному воздействию потока уходящих газов.

Технические данные двигателей серии СДКМ.

Для обеспечения циркуляции охлаждающего воздуха внутри двигателя на магнитное колесо крепят напорные вентиляционные элементы.

Схема движения охлаждающего воздуха в синхронной машине СДНЗ-2 при замкнутом цикле вентиляции, способ охлаждения IC37A81.

Внутренняя вентиляция электрических машин может осуществляться при разомкнутых или замкнутых циклах циркуляции охлаждающего воздуха. При разомкнутом цикле воздух из окружающей машину среды проходит по вентиляционному тракту, нагревается в процессе охлаждения машины и выбрасывается вновь в окружающую среду.

При этом между крышками и щитами или станиной двигателя оставляются щели, необходимые для циркуляции охлаждающего воздуха. Такие двигатели могут устанавливаться только в закрытых помещениях, так как они не имеют приспособлений, защищающих от дождя.

Сегменты набираются на Т — образный выступ корпуса турбины, в котором выполнена кольцевая канавка для циркуляции охлаждающего воздуха, отбираемого после третьей ступени осевого компрессора. Охлаждающий воздух отводит часть тепла, поступающего от сегментов к выступу корпуса, и тем самым предохраняет корпус турбины от местных перегревов. В сегментах по внутреннему диаметру проточен Т — образный паз, в котором набираются направляющие лопатки.

Расстояния между осями проводов берут, исходя из того, что нужно создать достаточный зазор между витками для циркуляции охлаждающего воздуха.

Практическая аэродинамика

Выполнение нескольких несложных правил позволит вам получить экономию из воздуха, снизив расход топлива. Однако эти советы будут полезны только тем, кто часто и много ездит по трассе.

При движении значительная часть мощности двигателя тратится на преодоление сопротивления воздуха. Чем выше скорость, тем выше и сопротивление (а значит и расход топлива). Поэтому если вы снизите скорость даже на 10 км/ч, сэкономите до 1 л на 100 км. При этом потеря времени будет несущественной. Впрочем, эта истина известна большинству водителей. А вот другие «аэродинамические» тонкости известны далеко не всем.

Расход топлива зависит от коэффициента лобового сопротивления и площади поперечного сечения автомобиля. Если вы думаете, что эти параметры заложены на заводе, и автовладельцу изменить их не под силу, то вы ошибаетесь! Изменить их совсем несложно, причем можно добиться как положительного, так и отрицательного эффекта.

Что увеличивает расход? Непомерно «съедает» топливо груз на крыше. И даже бокс обтекаемой формы будет отнимать не менее литра на сотню. Нерационально сжигают топливо открытые во время движения окна и люк. Если перевозите длинномерный груз с приоткрытым багажником — тоже получите перерасход. Различные декоративные элементы типа обтекателя на капоте («мухобойки»), «кенгурятника», антикрыла и других элементов доморощенного тюнинга хоть и принесут эстетическое наслаждение, но заставят вас дополнительно раскошелиться. Загляните под днище — за все, что провисает и выглядывает ниже линии порога, придется доплачивать. Даже такая мелочь, как отсутствие пластиковых колпаков на стальных дисках, повышает расход. Каждый перечисленный фактор или деталь по отдельности увеличивают расход не на много — от 50 до 500 г на 100 км. Но если все суммировать, «набежит» опять же около литра на сотню. Эти расчеты справедливы для малолитражных автомобилей при скорости 90 км/ч. Владельцы больших автомобилей и любители блльших скоростей делайте поправку в сторону увеличения расхода.

Если выполнить все вышеперечисленные условия, мы сможем избежать излишних трат. А можно ли еще снизить потери? Можно! Но это потребует проведения небольшого внешнего тюнинга (речь идет, конечно, о профессионально выполненных элементах). Передний аэродинамический обвес не дает воздушному потоку «врываться» под днище автомобиля, накладки порогов прикрывают выступающую часть колес, спойлер препятствует образованию завихрений за «кормой» автомобиля. Хотя спойлер, как правило, уже включен в конструкцию кузова современного автомобиля.

Так что получать экономию из воздуха – вполне реально.

Совет	Экономия при 90 км\ч	Экономия при 120км\ч
Демонтировать верхний бокс	0,98	1,61
Демонтировать крепления для лыж	0,61	1,01
Закрыть окна	0,27	0,44
Установка переднего обтекателя	0,24	0,40
Закрыть люк в крыше	0,05	0,08
Установить колпаки на штампованные колеса	0,05	0,08
