Замена шкворней на уаз (патриот, буханка) своими руками: инструкция с фото и видео

Какие инструменты нужны для замены шкворней

Для проведения процедуры смены шкворней потребуются следующие инструменты:

• домкратный механизм;
• набор рожковых ключей;

Подпорка под стойку

упоры против отката;

Набор торцовых головок

• инструмент для снятия пальцев руля;
• съёмник (возможен самодельный вариант);
• набор новых шкворней;
• шприц со смазкой;
• молоток;
• клещи;
• труба для выбивания шкворня;
• проволочный механизм для очистки каналов;
• щётка, ткань для очистки;
• пинцет;
• плоскогубцы с острым концом или кусачки;
• линейка, штангельциркуль.

Работы рекомендуется проводить в гаражных условиях при наличии подъёмника. Перед заменой рекомендуется совершить полную мойку автомобиля для лучшей визуализации. А также тщательно промыть колёсные арки и место разборки.

Подтяжка шкворней Уаз Патриот

Ходовая часть ульяновского внедорожника УАЗ Патриот периодически нуждается в обслуживании. Чтобы все компоненты в подвеске функционировали исправно требуется своевременный периодический осмотр на предмет присутствия износа, после чего пришедшую в негодность деталь необходимо заменить. Иногда требуется только подтяжка шкворней. В данной статье мы рассмотрим вопрос, как подтянуть шкворня.

К протяжке и регулировке шкворневых элементов следует склоняться в следующих трех случаях:

• когда у вкладышей шарнирного соединения наблюдается износ, что подтверждается появлением люфта;
• во время ремонтных операций, связанных с разборкой и обслуживанием поворотной цапфы;
• если шкворневое соединение требует своей замены.

В первом варианте поворотный механизм полностью не разбирается. Здесь можно обойтись только дополнительной подтяжкой гаек механизма регулировки.

В иных ситуациях передний мост подлежит разборке, предполагающей полное извлечение полуосей с сопутствующими деталями привода.

1. Инструменты
2. Регулировка шкворней
3. Действуем
4. Подведем итоги

Инструменты

Перед ремонтной процедурой автомобиль УАЗ Патриот следует подвергнуть тщательной мойке.

К работе привлекаем такой набор инструментальных средств и приспособлений:

• два домкрата;
• ключ, позволяющий выполнить затяжку ранее указанных гаек;
• молоток;
• набор накладок.

Специальную оснастку можно обнаружить в комплектах, которые продаются для выполнения ремонтных работ по замене вкладышей и шкворней. Если она отсутствует, то потребуется приобрести отдельно.

Ключ выглядит как шлицевая накладка, выступы которой совмещаются со специальными пазами на зажимной гайке. Чтобы обеспечить максимально точную затяжку потребуется привлечь динамометрический ключ.

Регулировка шкворней

Когда появляются незначительные зазоры, то регулировочный процесс можно выполнить, не прибегая к разборке поворотного кулака.

Регулировка шкворней может быть осуществлена самостоятельно.

1. Располагаем внедорожник на ровном участке, вывешиваем передок с помощью домкратов и демонтируем колеса.
2. Извлекаем протекционные накладки и прокладки, присутствующие у зажимных втулок шкворней.
3. Несколько ударов молотком по шкворневому пальцу помогают его осадить, тем самым уменьшить предварительный натяг.

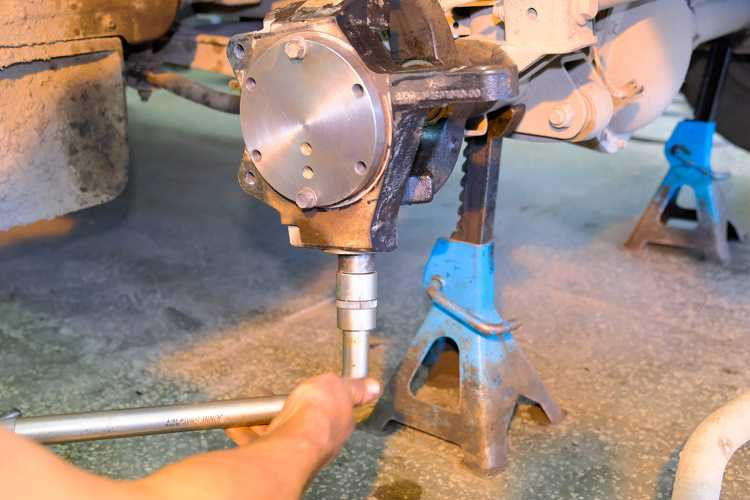

4. Специальным ключом производим подтяжку зажимной втулки до момента устранения ранее присутствовавших люфтов. Протяжку выполняем на 10-12º, с моментом примерно 30 Нм, но не более.
5. Регулировочную процедуру осуществляем поочередно: сначала на верхней опоре, а затем и на нижней.
6. Проверяем величину усилия при движении кулака. Напомним, что оно должно быть свободным.
7. Смазываем зажимные втулки, после чего устанавливаем прокладку и протекционную крышку.

Если люфт в подвеске значительный, то обычная регулировка шкворней не будет эффективной. Здесь потребуется заменить вкладыши, присутствующие у шарового соединения. Такое действие предполагает полную разборку кулака. Также при сборке необходимо будет отрегулировать шкворневой механизм.

Действуем

1. Снимаем суппорт с тормозным диском UAZ Patriot. Подвешиваем его к какому-нибудь элементу подвески, дабы избежать воздействия нагрузки на шланг тормозного контура.
2. Освобождаем крепеж цапфы и демонтируем узел в сборе со ступицей, муфтой и протекционным кожухом тормозного механизма.
3. Извлекаем полуось. Для этой цели с помощью вращательно-поступательных усилий тянем на себя саму ось. Она должна выйти из зацепления с передним мостом.
4. Откручиваем наконечники рулевых тяг от цапфы. Выворачиваем болты и демонтируем поворотный кулак.
5. Узел фиксируем в тисках и производим разборку с целью замены изношенных компонентов (вкладышей).
6. По обратному алгоритму действий собираем кулак.
7. При монтаже не забываем о смазке узлов.
8. По завершении процедуры замены в автомобиле UAZ Patriot потребуется прибегнуть к регулировке схождения колес передка. Это позволит предотвратить последующее неравномерное истирание покрышек.

После всего комплекса работ у УАЗ Патриот появляется улучшенная управляемость. Теперь вы знаете, как подтянуть шкворня.

Подведем итоги

Рассмотренная нами ремонтная процедура и подтяжка шкворней доступна для самостоятельного выполнения без обращения в сервис. Здесь рекомендуется привлечь напарника, поскольку узлы в подвеске УАЗ Патриот тяжелые и для корректного сборочно-регулировочного процесса необходима еще одна пара рук.

Замена шкворней на Газели своими руками

На сегодняшний день большинство водителей предпочитают выполнять ремонтные работы самостоятельно. Однако для этого требуется знание устройства и принципа работы автомобильных узлов. Так, если необходима замена шкворней на УАЗ, логично, что водитель должен знать местоположение и назначение данного узла. Соответственно, этих знаний требует и замена шкворней на Газели.

Успешность выполненного ремонта во многом зависит от технической грамотности исполнителя. Благо, на сегодняшний день не составляет труда получить рекомендации относительно того, как менять шкворня на Газели.

В целом, шкворня представляют собой стержни шарнира на поворотном соединении автомобильных частей.

По сути, этот узел является осью поворота управляемого автомобильного колеса. Данная ось имеет вид стержня, изготовленного из закаленного металла. С помощью этой оси осуществляется крепление к подвеске поворотного кулака. Кулак, в свою очередь, является несущим элементом для ступицы и колеса.

Чтобы обеспечить нормальные ходовые параметры автомобиля, важно знать не только как менять шкворня, но и как впоследствии выставить углы наклона шкворня

Чтобы осуществить ремонт шкворней на Газели, необходим следующий инструмент:

• развертка и держатель,
• втулки шкворней и шкворни,
• уплотнительные кольца,
• прокладки для крышки шкворня и для цапфы левого кулака,
• сальники полуосей,
• упорный подшипник и клин шкворня,
• регулировочная шайба,
• угловая пресс-масленка,
• шплинты,
• приспособления для замены сайлентблоков и ступичных подшипников,
• слесарный инструмент,
• газовая горелка,
• подкатная доска,
• набор головок.

Также понадобится целый ряд расходных материалов, в частности:

• смазка шкворней,
• герметик резьбы,
• смазка ШРУС,
• ВД-40,
• очиститель для карбюратора.

Следует отметить, что неисправности шкворней могут быть причиной такой неприятности, как стук в передней подвеске. В целом, работа всех узлов в автомобиле взаимосвязана, поэтому если вы будете знать, как поменять шкворня на Газели, это поможет вам избежать будущих возможных неприятностей.

Последовательность замены шкворней на «Газели»

Для облегчения работы вам понадобится весь указанный выше перечень инструментов, включая подкатную доску. Вы также должны позаботиться о том, чтобы все расходные материалы были в наличии в необходимом количестве на момент начала выполнения работ.

Следует также особо оговорить еще один момент: если до настоящего времени вы не сталкивались с тем, как заменить шкворня, лучше запастись лишними втулками, сальниками и клином шкворня. Это убережет вас от нерациональной траты времени впоследствии. Понятно, что замена шкворней, как и замена подшипника ступицы, требует выполнения действий в определенной последовательности.

Последовательность замены шкворней:

• необходимо слить масло из моста, после чего мост вывешивается, ставятся упоры и снимаются колеса,
• откручивается тормозной суппорт и диск,
• нужно открутить тормозной щит и убрать привод в сборе с корпусом подшипника,
• затем снимается рулевой наконечник, а также выворачивается нижняя масленка,
• снимается крышка шкворня и клапан смазки,
• выворачивается пробка из нижнего шкворня,
• разобранные шкворни следует замочить и разобрать вторую сторону в той же последовательности,
• снятые узлы нужно тщательно очистить от загрязнений и провести визуальный осмотр,
• втулки следует смазать снаружи ШРУСом и затем перепрессовать их. При этом верхняя втулка прессуется вровень с корпусом. На данном этапе следует проверить видимость отверстия для выхода смазки. Втулки устанавливаются вертикально, при этом поливаются маслом. Также очищается развертка. Шкворня должна устанавливаться при нажатии пальцем,
• канал спирали смазки необходимо очистить от стружки и осмотреть,
• сальники полуосей при необходимости следует заменить, после чего их кромки смазываются маслом,
• по завершению работ следует проверить шкворни в цапфе. Все резьбовые соединения проверяются на ШРУСе. Следует также просмотреть осевое перемещение кулака,
• устанавливается масленка, крышка шкворня,
• клапан шкворня смазывается до выхода смазки,
• после окончательной проверки смазывается маслом шейка привода и вставляется привод,
• сборка узлов производится в обратной последовательности.

Почему закисает шкворень

Итак, вы уже сняли колесо со ступицей и добрались до шкворня. Теперь главное не повредить сам поворотный кулак. Почему этот стержень вообще закисает в посадочном месте балки? Причин может быть много, но основной из них является отсутствие смазки.

На поворотном механизме есть крышка с заглушкой, с помощью которой он периодически должен смазываться. Заглушка откручивается, подсоединяется шприц высокого давления и шкворень обдаётся нигролом. Так вот, многие забывают делать эту процедуру и стержень пристаёт к балке. Другой причиной могут быть изношенные уплотнительные элементы (резиновые колечки), устанавливающиеся на поворотном механизме в специальные канавки. При их отсутствии под ось набивается грязь и попадает вода, из-за чего ржавеет и, соответственно, закисает.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Автомобили Урал-375д, Урал-4320

Публикация:

   Проверка и регулировка подшипников шкворня управляемого колеса

Читать далее:

   Проверка и регулировка схождения управляемых колес

Проверка и регулировка подшипников шкворня управляемого колеса

Исполнители: механик-регулировщик и водитель.

Инструмент, приборы, принадлежности и приспособления: ключи гаечные 11, 12, 17, 19, 22 и 24 мм, ключ накидной 27 мм, ключ для шинных кранов, ключ торцовый 140 мм, съемник полуоси, лопатка монтажная, отвертка большая, пассатижи, молоток слесарный, домкрат, прибор для проверки зазора в подшипниках модели КИ-8902 (или ПЛ-01), кронштейн для крепления прибора КИ-8902.

Продолжительность работ: 80 мин.

Дополнительные материалы по теме:

Содержание работ и технические условия

Выполняется после проверки и устранения свободного осевого хода в подшипниках ступиц управляемых колес.

Рис. 1. Замер свободного осевого хода подшипников шкворня

Проверка свободного осевого хода подшипников шкворня
1. Установить автомобиль на ровной горизонтальной площадке и затормозить стояночной тормозной системой.
2. Протереть и при необходимости очистить от грязи крышку подшипника поворотного кулака.
3. Прикрепить к фланцу шаровой опоры кронштейн прямоугольного сечения жесткой конструкции,
4. Подключить кабель питания прибора КИ-8902 к источнику постоянного тока напряжением 12 В.
5. Прикрепить корпус электромагнита к кронштейну, включив питание электромагнита выключателем прибора.
6. Закрепить индикатор прибора таким образом, чтобы измерительный стержень находился в вертикальной плоскости и касался крышки поворотного кулака.
7. Установить стрелку малой шкалы индикатора с натягом 4—5 мм, изменяя длину штанг прибора.
8. Затянуть зажимные винты штанг и совместить нулевое деление основной шкалы индикатора с большой стрелкой.
9. Поднять домкратом медленно мост со стороны проверяемого колеса.
10. Зафиксировать показания индикатора. Осевой свободный ход в подшипниках шкворня поворотного кулака не допускается. При наличии свободного хода необходимо отрегулировать подшипники.

Регулировка подшипников

Рис. 2. Замер усилия поворота корпуса поворотного кулака

1. Закрыть шинный кран колеса, снять защитный кожух шланга подвода воздуха к колесу и отсоединить шланг от него.
2. Вывесить с помощью подставок или козелков управляемый мост со стороны регулируемого колеса.
3. Отвернуть болты крепления крышки ступицы колеса и снять ее вместе со шлангом подвода воздуха и угловым штуцером.
4. Выпрессовать съемником наружную полуось со ступицы колеса и вынуть ее
5. Отвернуть контргайку, снять стопорную и замочную шайбы, отвернуть регулировочную гайку, снять колесо со ступицей и тормозным барабаном
6. Отсоединить шланги тормозной системы и системы регулирования давления воздуха в шине.
7. Снять рулевые тяги и манжету шаровой опоры.
8. Отсоединить от корпуса поворотного кулака и снять опорный диск в сборе с тормозным механизмом и цапфу колеса.
9. Вынуть шарнир равных угловых скоростей.
10. Убрать смазку из полости поворотного кулака и шаровой опоры.
11. Определить с помощью динамометра (рис. 80) усилие поворота кулака. Удалить из-под рычага поворотного кулака прокладку толщиной 0,1—0,2 мм и повторить определение усилия поворота кулака. При увеличении усилия поворота от первоначального значения убрать прокладку равной толщины из-под нижней крышки и собрать узел. В случае сохранения усилия поворота вновь убрать прокладки из-под рычага и нижней крышки. Добиться увеличения усилия поворота на 2—3 кгс от первоначального значения. Разность пакета прокладок при этом под рычагом и крышкой должна быть не более 0,05 мм.
12. Собрать узел в обратной последовательности.
13. Опустить мост.
14. Заправить смазкой корпус поворотного кулака до уровня контрольного отверстия.

Рекламные предложения:

Читать далее: Проверка и регулировка схождения управляемых колес

Категория: —
Автомобили Урал-375д, Урал-4320

Разборка и ремонт шкворневого соединения

1. Поднимаем переднюю часть автомобиля.

2. Снимаем передние колеса и устанавливаем под балку упоры.

Ключом «на 10» отворачиваем два болта крепления верхней крышки подшипника шкворня

Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.

Головкой «на 19» отворачиваем два болта крепления скобы тормоза.

Снимаем суппорт и привязываем его проволокой, чтобы не мешался.

Для удобства снимаем амортизатор (см. Замена амортизатора).

Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу

Ключом «на 24» отворачиваем гайку крепления поперечной тяги к рычагу. Гайку следует оставить на резьбе пальца

Используя поворотный рычаг в качестве опоры, «напрягаем» палец, опираясь монтажной лопаткой о поперечную тягу.

Ударяя молотком по рычагу, выпрессовываем палец.

Отвернув гайку, вынимаем палец из отверстия поперечной тяги.

Ключом «на 10» отворачиваем два болта крепления и снимаем нижнюю крышку подшипника шкворня

Ключом или головкой «на 17» отворачиваем гайку стопора шкворня.

Молотком из мягкого металла выбиваем стопор

Оправкой из мягкого металла выбиваем шкворень в направлении сверху вниз

Снимаем поворотный кулак

Снимаем опорный подшипник.

Снимаем с опорного подшипника защитный колпак.

Вынимаем резиновое уплотнительное кольцо из верхней проушины поворотного кулака.

Зажимаем в тиски поворотный кулак и выбиваем из его проушин втулки через оправку

Очищаем проушины поворотного кулака и запрессовываем в них с помощью оправки новые втулки.

Развертка для развертывания втулок шкворней

Разворачиваем обе втулки с помощью развертки до диаметра 25+0,053+0,020  мм за один проход, чтобы обеспечить соосность втулок

Промываем все детали в керосине. Смазываем шкворень и его стопор смазкой Литол-24.

Собираем шкворневое соединение в следующей последовательности:

1. вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а лыска под стопор обращена к продольной оси автомобиля.

2. Надеваем на шкворень опорный подшипник.

3. Устанавливаем поворотный кулак на балку, контролируя через верхнюю проушину кулака соосность отверстий.

4. Продвигаем шкворень вверх до совпадения лыски с отверстием под стопор.

5. После установки крышек шприцуем соединение смазкой Литол-24.

6. Окончательно собираем все детали в обратной последовательности и регулируем схождение колес.

Смазка шкворневого соединения

Шкворневое соединение смазываем через 10 тыс. км пробега.

Работать удобнее на смотровой канаве.

Тщательно протираем ветошью верхнюю и нижнюю пресс-масленки шкворня.

Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю масленку

Масляным шприцем нагнетаем смазку в нижнюю масленку до ее появления из зазоров соединения

Если смазка не выходит хотя бы из одного зазора, следует «прокачать» соединение смесью моторного масла с керосином в пропорции 1:1 и затем смазать.

Нагрев балки

Нагрев её мы также нагреваем и сам шкворень. Балка находится снаружи остывает быстрее, шкворень в нагретом состоянии становится толще, а балка начинает еще сильнее сужаться. Бить стучать бесполезно, пока они не остынут естественным образом до температуры окружающей среды, принудительное охлаждение тоже ничего не даст, нужно ждать, а лучше оставить эту затею на следующий день, утро вечера мудренее, это же все из жизни.

Выбить конечно можно и сразу. Если балку постоянно держать в нагретом состоянии желательно до красна, но тогда она просто придёт в негодность. Как правило на утро шкворень легко выходит из балки. По закону подлости если разборка одной стороны не составила хлопот , то вторая обязательно приносит какой нибудь сюрприз. Спешка ненужна. Самое главное здоровье, а железки они никогда не закончатся. Одни уйдут в металлолом, нальют другие.

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Преимущества и недостатки шкворня на подшипниках и на бронзовых вкладышах

Каждого новичка в среде патриотоманов волнует вопрос, какие лучше поставить шкворневые соединения. Среди джипперов нет однозначного мнения по необходимости комплектовать УАЗ Патриот поворотным кулаком с опорами качения. Замена шарнирного узла на подшипниковый достаточно трудоемка и не дешевая.

Преимущества: 1. Не требуют столь частой проверки и подтяжки. Если натяг сохранен, ходят очень долго. 2. Низкое трение даже при сильном натяге. 3. Большой выбор готовых комплектов в продаже

Недостатки: 1. Трудность правильной установки (об этом далее) 2. Подшипник 30203, на котором сделаны большинство комплектов, кажется слабоватым немного. Хотя заявленных 18кН грузоподъемности должно бы и хватать, чисто теоретически. 3. Менее стойки при экстремальных нагрузках 4. Боятся попадания воды. 5. При работе без натяга быстро выходят из строя 6. В запущенных случаях возможен аварийный отказ с разрушением подшипника и заклиниванием

Замена шкворня на Патриоте своими руками – пошаговая инструкция

Для того, чтобы заменить шкворня на автомобиле УАЗ Патриот необходимо выполнить следующие действия:

Установите машину на ровную площадку и включите ручной тормоз.
Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом.
Установите под машину страховочную подпорку и снимите колесо.
Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки.
Открутите два болта и снимите скобу суппорта.
Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат.
Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы.
Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника.
Отсоедините провод ABS.
Открутите болты, удерживающие заглушку на торце ступицы и снимите ее.
Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака.
Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес.
Затем снимите шаровую опору, положите ее на стол и очистите от грязи.
Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник.
Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку. Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места.
Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней

Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.

На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.

1. 1. Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.
   2. С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
   3. Вытаскивают палец.
   4. Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
   5. Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
   6. Тщательно очищают от старой смазки места вкладыша и пальца.
   7. Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
   8. Остальные шарниры ставят так:Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
   9. Заполняют вкладыш смазкой.
   10. Вставляют шаровую опору в поворотный кулак.
   11. Вставляют верхний и нижний пальцы.
   12. Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м

Регулировка и протяжка шкворня на УАЗ Патриот – пошаговая инструкция

Протяжка шкворня УАЗ Патриот

При возникновении небольших зазоров шкворней на УАЗ Патриот производится регулировка без полной разборки поворотного механизма. Для этого необходимо:

• Зафиксировать УАЗ на ровной площадке, поднять домкратами передний мост и снять передние колеса.
• Снять защитные накладки и прокладки на зажимных втулках шкворневого соединения.
• Осадить несколькими ударами шкворневой палец для уменьшения предварительного натяга.
• Используя специальный ключ, подтянуть зажимную втулку до устранения возникших люфтов.
• Протяжка производится на 10-12º, момент затяжки не более 30 Нм.
• Регулировочные действия нужно производить поочередно на верхней и нижней опоре.
• После этого проверяется усилие при движении поворотного кулака, которое должно быть свободным. Выполняется смазка зажимных втулок, затем устанавливаются прокладка с защитной крышкой.

Когда люфт подвески Патриота значительный, и простая регулировка не поможет, необходимо заменить вкладыши шарового соединения, чтобы избежать его окончательной поломки. В этом случае производится полная разборка передней подвески и последующая регулировка шкворневого механизма.

Какие выбрать?

Помимо заводских углепластиковых (которые владельцы не рекомендуют ставить никоим образом), существует несколько типов шкворней:

• Подшипниковые.
• На бронзовой втулке.

Первая разновидность отличается сложной конструкцией. Такие шкворни УАЗа объединяют в себе нижнюю половину с коническим подшипником и упорным кольцом, а также обойму.

Бронзовые элементы отличаются высокой устойчивостью к ударным нагрузками – такие втулки на порядок прочнее подшипниковых. Но рулежка будет более тугой. По стоимости практически идентичны предыдущим – 1,5 тысячи рублей за комплект. Это отличные шкворни для УАЗ «Буханки», «Хантера» и 469-го. Правда, как и предыдущие, они требуют регулярной смазки и осмотра. Подробно об этой процедуре мы расскажем ниже.

Этапы замены шкворней на УАЗ

Сначала нужно открутить гайки, крепящие рулевые тяги к основанию поворотного кулака, и от ступицы освободить полуоси.

Далее необходимо открутить болты, крепящие шкворни, и при помощи специальной насадки отвернуть крепежную гайку. Инструмент для выполнения этой задачи, как правило, входит в комплект с новыми шкворнями, а также продается отдельно.

Теперь необходимо с шара поворотного механизма снять сальник, после чего можно будет извлечь шаровую опору и кулак.

Затем требуется удалить старую смазку, произвести замену изношенных прокладок, изучить состояние резьбовых соединений креплений и болтов и заменить их новыми, если необходимо.

Установка бронзового вкладыша вместо пластикового не требует никаких дополнительных действий. После извлечения старой детали на ее место ставят новую.

При замене подшипникового шкворня удаляют старые чашки в виде сферы, выполняют зачистку поверхности чулка и при помощи сварки приваривают новые втулки, которые изначально необходимо правильно выставить, чтобы не допустить перекос.

В данные установочные детали впрессовывают обоймы конических подшипников, идущих в ремонтном наборе. Далее на все сопрягаемые детали наносится свежая смазка, после чего производится обратная сборка подвески.

Установку шаровой опоры производят соответственно положению крепежных болтов, а расположение поворотного кулака необходимо отметить изначально зарубкой на корпусе или краской.

Перед сборкой шкворни необходимо хорошо покрыть смазкой. Если устанавливается модификация с подшипниками, то на шкворень надевается конический упор, который сам запрессовывается в момент наворачивания крепежной гайки.

Шкворневой узел необходимо заворачивать до момента исчезновения люфтов, после чего остается выполнить регулировку в управляющем узле автомобиля.
