Все о ремонте и устройстве тормозного крана для камаза

Введение.

. Безопасность движения автомобилей с высокими скоростями в значительной степени определяется эффективностью действия и безопасностью тормозов.

Эффективность тормозного пути определяется по определенной оценке тормозного пути или временем движения автомобиля до полной остановки. Чем эффективнее действие тормозов, тем выше безопасная скорость, которую может допустить водитель, и тем выше скорость движения автомобиля на всем маршруте. Торможение необходимо не только для быстрой остановки автомобиля при внезапном появлении препятствий, но и как средство управления скоростью его движения.

Структура тормозного управления автомобиля и требования, предъявляемые к нему, обусловлены ГОСТ-22895-95г.

Согласно этому стандарту тормозное управление должно состоять из четырех систем: рабочей, запасной, стояночной и вспомогательной. Системы могут иметь общие элементы, но не менее двух независимых органов управления.

Как отрегулировать

Регулировка тормозного крана проводится следующим образом:

1. Закрыть кран.
2. Подключить к соединительной головке манометр.
3. Повысить давление в ресивере до 7,3 кгс/см² .
4. Проверить показания манометра, которые должны совпадать с давлением в ресивере.
5. Если прибор показывает пониженный уровень давления, проверить положение пружинного механизма. Он должен быть прижат к упору.
6. Установить рычаг запасной тормозной системы в положение «Вкл.».
7. Повернуть тарелку по часовой стрелке. 1 оборот повышает уровень давления на 2 кгс/см². Необходимо сделать то количество оборотов, которое восполнит разницу показаний манометра и ресивера.
8. Перевести стояночный тормозной механизм в положение «Выкл.».
9. Проверить показания манометра.
10. Отрегулировать привод тормозного крана от системы рабочих тормозов.
11. Опустить тормозную педаль и отрегулировать длину тяги.
12. Законтрить вилку крепежной гайкой так, чтобы рычаг соприкасался с упорной частью крана.
13. Опустить регулировочный болт.
14. Отрегулировать положение рукоятки так, чтобы ее верхняя часть касалась пальца.
15. Отрегулировать ход рычага, путем вращения регулировочного болта.

Ремонт тормозного барабана

Помимо колодок, большая нагрузка идет и на барабаны. Как следствие, они покрываются бороздками, буртиками, неровностями. Такие дефекты значительно увеличивают тормозной путь, способствуют скорому износу элементов системы, становятся причиной неприятного шума при движении.

О том, что с барабанами не все в порядке, можно заметить по следующим признакам:

• Вы ощущаете «биение» в зонах педалей и руля.
• Торможение сопровождается шумами.
• При замедлении автомобиль вибрирует.
• Тормозной путь увеличивается.

О том, что барабанам нужен ремонт, можно узнать по небольшому тесту: ведите машину на небольшой скорости — если авто будет трясти, а его корпус станет вибрировать, то проблема есть. Компонентам тормозной системы понадобится замена или более экономная альтернатива — проточка. Чтобы такое восстановление было возможным, толщина барабана должны быть в нормальных пределах — ведь на станке поверхностный железный слой будет сниматься в целях выравнивания детали.

Сначала мастер снимает примерно 0,5 мм металла, чтобы определить степень изношенности барабана. Затем переходит к процедуре сглаживания поверхности, результат которой — удаление следующего слоя в 0,25 мм. Завершается работа шлифовкой детали.

Современная проточка барабанов тормозной системы отличается целым рядом плюсов:

1. Новые станки способны, благодаря прерывистой подаче, произвести цилиндрическую, а не винтовую проточку.
2. При проведении ремонта накладки не переместятся в сторону.
3. Не будет стука в колодках.
4. Из-за появления грубой поверхности возрастет скорость притирок барабанов и накладок.
5. Проходит факультативное шлифование.
6. На современных станках можно сделать большее число подач, что увеличит скорость проточки на 60 %.

Особенности

Кроме того, энергоаккумулятор участвует в работе запасной тормозной системе. случается, что тормозная камера не может задействовать колодки. Это может произойти из-за разрегулировки штока либо разрушения диафрагмы. В таком случае в работу включается энергоаккумулятор. Принцип работы его будет следующим. Если необходимо снизить скорость, из механизма частично стравится воздух. Шток приведет в действие тормозной механизм. Но стоит понимать, что такой режим работы для энергоаккумулятора нехарактерен. Поэтому использовать транспортное средство на запасной системе можно только лишь с целью движения к месту ремонта.

Ремонт и обслуживание велосипедной втулки

Для успешной последующей сборки ремонт втулки лучше проводить на снятом колесе, но без демонтажа спиц. Этапы процесса выглядят следующим образом:

• С оси снимается кассета при помощи специального инструмента (съемник или хлыст).
• Размыкается стопорное кольцо.
• Извлекаются шайбы и насыпные подшипники (промподшипники). Главное – запомнить месторасположение деталей, чтобы потом произвести правильную сборку.
• Диагностика подшипников. Неисправные детали заменяются новыми изделиями. Если они еще не изношены, то следует очистить их от грязи при помощи растворителя.
• Полное снятие оси.
• Очистка корпуса от загрязнений. Для этого стоит использовать только мягкую салфетку, протирая ею каждую полость.
• Производится последовательное смазывание всех элементов. Сначала небольшое количество вещества распределяется по стенкам корпуса. Подшипники можно смазывать обильнее.
• Завершающий процесс ремонта втулки заднего колеса велосипеда. Сборка производится в обратном порядке, включая установку стопора и затяжку креплений.

Затягивая втулку заднего колеса, не стоит прилагать слишком больших усилий. Велосипед должен свободно двигаться, а не еле тащиться.

Решение проблемы

Во всех пособиях по ремонту пневматической тормозной системы при обнаружении неисправности рекомендуется неработающий узел заменять на новый. Но не всегда это лучшее решение проблемы. Зачастую вновь установленная деталь ненадолго устраняет растормаживание, потому что фрагменты узла изнашиваются после очень длительной эксплуатации. Чаще всего требуется нанесение солидола, даже на самые низкие слои узла.

Разборка и смазка двухпроводного крана

В этой детали есть два поршня. Нарушение работы чаще всего происходит в результате окисления, отсутствия или плохой смазки первого или второго поршня.

Обычно достаточно снять двухпроводный кран, разобрать его, нанести солидол, собрать узел и установить обратно. В подавляющем количестве случаев больше ничего делать не надо. Редко встречается дефект поршня (отклонение в размерах), тогда требуется замена детали с ненормативными параметрами.

Разборка и смазка главного тормозного крана

Если есть фитинг, диагностика проблем тормозной системы облегчается. Если «сдернуть» фитинг и при этом тормоза «отпускает», то, скорее всего, необходимо заняться главным тормозным краном.

Все мероприятия сводятся к разборке узла и нанесению солидола.

Проверка поршня

В редких случаях смазка не гарантирует штатную работу узлов. Если после установки детали проблемы с растормаживанием не пропадают, необходимо проверить размеры и целостность поршней.

При возможности надо сделать замеры аналогичных деталей годного узла и сравнить результаты. Известны случаи (подтверждающиеся видео в сети), когда увеличенная высота запчасти нарушает эффективность работы механизма. Причем в новом узле это компенсируется толщиной прокладки. Со временем происходит усадка материала, система начинает «сбоить».

Проверка давления

Контроль состоит в установлении давления воздуха с помощью измерительных приборов.

Перед испытанием устраняются все воздушные подтекания из пневмосистемы. Порядок проверки:

1. Загрузить пневмосистему воздухом до включения сигнальных ламп датчиков. Значение на манометре в этот момент 620–750 кПа. Лампочки контроля в идеале гаснут при достижении показателей 450–550 кПа.
2. Отжать тормоз (ТС при этом должно стоять). Давление снижается на 50 кПа. При этом в магистрали манометр показывает давление 620–750 МПа, а в воздуховодах, соединяющих тягач и ПП – 0 кПа.
3. Установить стояночный тормоз параллельно земле. Показания манометра соответствуют значениям предыдущего пункта, только давление в соединительной головке ожидается 480–520 кПа.
4. Затем перевести рукоятку стояночного тормоза перпендикулярно полу. Тогда давление в ресивере должно составлять 670–750 кПа, в соединительной головке двухпроводного привода манометр показывает те же самые величины.
5. После нажатия на кнопку подключения вспомогательного тормоза в тормозных клапанах устанавливается давление 60–70 кПа.

Во время контроля функциональности пневмосистемы при снижении показателей до 450–550 кПа включаются сигнальные лампы и звуковой зуммер в кабине тягача.

Сборка тормозного крана

Сборку начнем с клапана в верхней секции корпуса. Одеваем упорное кольцо на клапан, буртиком в сторону конической пружины. При помощи круглогубцев фиксируем стопорное кольцо на место. Самое сложное это установка стопорных колец при сборке. Круглогубцами обожмите по кругу стопорное кольцо, чтобы оно точно село на свое место. После установки клапана, можно попробовать продуть клапан на наличие пропуска воздуха. Визуально осмотрите клапан, чтобы он стоял ровно по центру.

собираем второй корпус

Теперь собираем нижний клапан атмосферного вывода. Устанавливаем манжеты на клапан, смазываем их. Поршень вставляем в корпус и при помощи круглогубцев ставим стопорное кольцо. Берем большой поршень, устанавливаем манжеты на него, смазываем циатимом. Большой поршень вставляем в верхний корпус крана придавливая пальцами. Сверху ставим регулировочный поршень тормозов перед зад. Устанавливаем большую манжету на корпус и собираем две половины корпуса тормозного крана. Устанавливаем четыре стяжных болта и стягиваем корпуса вместе.

соединяем низ с верхом

С верху крана устанавливаем рычаг упора крана на стяжные болты. Проверить работу двух клапанов можно подачей давления в патрубок и нажатием на рычаг увидите какой клапан откроется первым. Регулировочным болтом можно подкрутить его и выставить опережение торможения мостов перед зад. После проверки тормозного крана установите его на автомобиль и проверьте работоспособность его в действии. При необходимости отрегулируйте открытие клапанов своевременно.

регулируем торможение перед зад

проверяем работоспособность

На месте крана можно сделать регулировку перед зад, только сняв верхнюю крышку с рычагом от крана. Сняли крышку и можно вытащить круглогубцами сам поршень с регулировкой, я так уже делал. Отрегулировали и собрали все на месте не снимая сам тормозной кран.

СМОТРИТЕ ВИДЕО

Разборка и сборка комбинированного тормозного крана.

Для разборки крана отвернуть крышку вместе с чехлом 2 (см. рис.12—22) и отсоединить тягу 1 привода крана от рычага 3, затем снять крышку. Для снятия корпуса рычагов отвернуть болты крепления корпуса рычагов к корпусу 8 крана. При необходимости снять с корпуса рычагов валик с кулачком 25 и ось с малым рычагом 29, выпрессовав ее из корпуса рычагов.

Для снятия со штока 7 большого рычага 3 надо выпрессовать его ось и снять вместе с тягой 1.

тормозной кран

Рис.12-22. Комбинированный тормозной кран с одноконтурным тормозным приводом:

1 — тяга привода тормозного крана; 2 — защитный чехол; 3 — большой рычаг; 4 — упор большого рычага; 5 — пружина уравнивающей секции, управляющей тормозами прицепа; 6 — направляющая втулка штока; 7 — шток; 8 — корпус; 9 — мембрана; 10 и 17 — седла выпускных клапанов; 11 уплотнительное кольцо; 12 и 18 — выпускные клапана; 13 — регулировочные прокладки; 14 и 19 — впускные клапана; 15 — седло впускного клапана; 16 — крышка; 18 — крышка; 20 – мембрана выключателя сигнала торможения; 21 — соединительная пластина контакта; 22 — пружина контакта; 23 -зажимы выключателя сигнала торможения; 24 — подвижный контакт; 25 — корпус выключателя; 26 — канал для подвода сжатого воздуха мембране выключателя сигнала торможения; 27 — уравновешивающая пружина секции, управляющей тормозами прицепа; 28 — стакан уравновешивающей пружины; 29 — малый рычаг; 30 — контргайка; 31 — ограничитель хода штока; 32 — валик рычага ручного привода; 33 — рычаг, соединенный с приводом стояночного тормоза; 34 — упор рычага ручного привода. Стрелками указано направление движения воздуха: А — в линию прицепа; В — к тормозным камерам тягача; С — от воздушного баллона; Д — в окружающую среду.

Обслуживание

Многие автомобилисты, покупая новый автомобиль, через определенное время начинают задумываться, а как же не пропустить важный момент и вовремя определить износ тормозных колодок.

Некоторые обращаются в автосервисы, а некоторые определяют степень износа тормозных колодок сами, тем более это не сложно и бесплатно.

К сожалению, каждому владельцу автомобиля приходится сталкиваться с заменой тормозных колодок, ведь своевременное проведение данной процедуры будет очень сильно влиять на управляемость автомобиля и безопасность езды.

Для каждой модели автомобиля существуют свои рекомендации, но можно сказать одно, замена тормозных колодок происходит не исходя из его пробега, а исходя из степени их износа.

Хотя и существует средний показатель пробега, при котором следует обратить внимание на состояние тормозных колодок, равен он приблизительно 30 тыс. км, все же следить за их состоянием следует всегда (прислушиваться к скрипу, стуку и всему тому, что происходит в тормозной системе)

А тут уже все зависит от стиля вашей езды и состоянием дорог, по которым вы ездите. У одних водителей тормозные колодки можно менять через 30 км пробега, а у других через 10 тыс. км пробега.

Устройство заднего моста УАЗ 469

Устройство данного узла

Советский внедорожник УАЗ 469, выпускавшийся Ульяновским автозаводом, по-своему уникален. Схема заднего моста машины представлена на рис. 1. Конструкция включает следующие ключевые узлы и агрегаты:

• 1 – защитный перекрыватель;
• 2 – роликоподшипник дифференциального устройства;
• 3, 8 – корректировочные автопрокладки;
• 4 – хвостовая часть опоры ведущей шестерни;
• 5 – корректировочное кольцо;
• 6 – маслоотгонный держатель;
• 7 – гайка;
• 9 – передний шестерик заднего моста;
• 10 – головная подшипниковая опора;
• 11 – гидроупорная шайба полуоси шестереночного колеса;
• 12 – шестереночный элемент.

Эксплуатационная регулировка тормозов

При эксплуатационной регулировке тормозов необходимо:

1. поднять домкратом переднее колесо и, вращая его вперед, повертывать передний эксцентрик (также вперед) до начала торможения, а затем эксцентрик повернуть в обратную сторону до свободного вращения колеса;
2. отрегулировать заднюю колодку поворотом второго эксцентрика назад, вращая при этом колесо также назад;
3. отрегулировать в такой же последовательности колодкой остальных колес;
4. опробовать действие тормозов на ходу (полное торможение должно наступать при нажатии на педаль на 1/2 ее хода).

Если были заменены накладки тормозных колодок или отремонтирован тормозной барабан, то производят полную регулировку тормозов, причем выполняют следующие операции:

1. Регулируют колодки эксцентриками, как это было указано выше;
2. Ослабляют контргайки опорных пальцев нижних концов колодок, нажимают на тормозную педаль с силой 12—15 кг и ключами повертывают опорные пальцы 8 навстречу один другому, прижимая до отказа колодки к барабану. В этом положении завинчивают контргайки опорных пальцев, отпускают педаль и проверяют легкость вращения колеса. Если тормозной барабан притормаживается, то опорные пальцы немного повертывают в обратные стороны и закрепляют их контргайками.
3. Производят окончательную регулировку колодок эксцентриками и проверяют действие тормозов.

Действие тормозов можно проверить на специальной установке ГАРО, состоящей из двух или четырех (для одновременной проверки четырех колес) станков. Каждый станок имеет два рифленых вала с зубчатыми колесами, соединенными пепью, и динамометр. Валы приводятся во вращение от электродвигателя через червячную передачу и систему шестерен.

При проверке автомобиль устанавливают колесами на станок так, чтобы колеса стояли между рифлеными валами. После установки автомобиль закрепляют цепью, чтобы предупредить его смещение, и включают электродвигатели всех станков, а колеса затормаживают. При этом динамометры показывают усилия в килограммах, развиваемые электродвигателями.

Сравнивая показания динамометров с данными завода, производят регулировку соответствующих колес для получения нормальных тормозных усилий.

Как собрать заднюю втулку велосипеда?

Приступая к сборке механизма, нужно учитывать тот факт, что левое и правое окончание оси имеют некоторые отличия. Правый конус намертво соединяется с осью, дополнительно укрепляется контргайкой и поэтому никогда не демонтируется. Регулировка системы производится изменением положения левого конуса.

Пытаясь разобраться, как собрать заднюю втулку велосипеда, главное — не перепутать сторону, с которой должна устанавливаться ось с правым конусом. Допустить здесь ошибку намного проще, чем в случае сборки переднего колеса, где обе стороны механизма выглядят идентично.

Избежать неприятностей, соединяя элементы задней втулки в единое целое при установке, позволит следующая последовательность действий:

Для начала корпус втулки, трещотки и поверхность чашек для монтажа системы очищаются от загрязнений, остатков старой смазки, после чего накладывается новая смазочная основа густой консистенции.

При помощи пинцета шарики подшипников помещаются на нужное место и вдавливаются в слой смазки, количества которой должно быть достаточно, чтобы шарики не укатились обратно.

Со стороны трещотки устанавливается ось с правым конусом

Операция выполняется осторожно, так как существует высокая опасность вытолкнуть шарики подшипника из чаши. В завершение на ось практически до упора наворачивается левый конус, но не затягивается

Шайбы навинчиваются в правильной последовательности, после чего крепятся контргайки

В завершение на ось практически до упора наворачивается левый конус, но не затягивается. Шайбы навинчиваются в правильной последовательности, после чего крепятся контргайки.

На этом задняя втулка считается практически собранной. Единственным моментом остается установка резиновых пыльников. Однако делать это целесообразно лишь после окончательной регулировки ходовой системы.

Устройство и устранение поломок заднего моста

Задний мост — это опора, внутри нее располагается основная передача полуоси, дифференциал. Он может быть двух категорий: с одинарной главной передачей или дополнительной колесной. Колесные регуляторы, которые наращивают вращающий момент и передают его к ступицам проводящих колес, размещены по концам балки.

Колесные роликоподшипники опираются на корпусы регуляторов. Редукторы колес обеспечивают огромный путевой просвет и представляют собой шестеренки, зацепленные внутри. Главная передача коническая, со спиральным зубом, подшипниковым узлом, который имеет главную шестерню и привод конической формы с 4 сателлитами. Сателлит — это зубчатое колесо, компактное, простое, редко выходит из строя, способствует быстрому, легкому переключению передачи.

Картер имеет сливное и заливное отверстие, в нем находится определенное количество масла для смазки колесного гидравлического регулятора.

Опора заднего преобразователя разъединяется, состоит из таких элементов, как крышка, защита от загрязнений, запрессованные кожухи полуосей. Его габариты уменьшены, передаточное число — до 2.77.

Ведомая заднего мостового редуктора укрепляется на валу. Он установлен в роликоподшипнике и втулке, затягивается посредством гайки, закрепляется в паз вала. Концы валов редуктора имеют подвижные муфты, помогающие группировать, разделять валы со ступицами колес в случае такой необходимости.

При отключенных муфтах УАЗ 469 становится заднеприводным. Это полезно на хороших асфальтированных дорогах. При езде по непроходимой местности отключение нецелесообразно. Отключать-подключать ступицы можно с начала работы муфты скорого реагирования или кулачка ступицы. При этом залезать под днище автомобиля не требуется.

Разборка и сборка переднего моста

Разборку переднего моста производите в следующем порядке:

1. Установите мост на стенд, отверните гайки колес и снимите колеса.
2. Расшплинтуйте и отверните гайку крепления пальца тяги сошки к рычагу поворотного кулака и снимите тягу сошки.
3. Отверните винты и снимите тормозные барабаны.
4. Снимите муфты отключения колес.
5. Выпрямите отогнутые края замочной шайбы, отверните гайку и контргайку, снимите стопорную шайбу и внутреннее кольцо с роликами наружного подшипника ступицы правого и левого колес.
6. Снимите ступицы колес.
7. Отверните болты крепления тормозных щитов, снимите щиты, цапфы поворотных Кулаков и выньте шарниры поворотных кулаков.
8. Расшплинтуйте и отверните гайки крепления пальцев и снимите тягу рулевой трапеции.
9. Отверните болты крепления шаровой опоры к кожуху полуоси. Снимите упоры-ограничители поворота колес и выпрессуйте шаровые опоры из кожухов полуосей.
10. Отверните гайки крепления поворотного рычага на корпусе поворотного кулака. Снимите рычаг и комплект регулировочных прокладок.
11. Отверните болты крепления верхней накладки шкворня другого поворотного кулака и снимите накладку с комплектом регулировочных прокладок.
12. Отверните болты крепления нижних накладок шкворней и снимите накладки с комплектом регулировочных прокладок,
13. Отверните болты крепления сальника шаровой опоры и снимите сальник шаровой оборы.
14. Выпрессуйте шкворни при помощи приспособления, показанного на рис.184, и снимите корпус поворотного кулака.

Рис. 184. Съемник шкворней

Сборку переднего моста производите в порядке, обратном разборке, с учетом следующего:

1. Запрессуйте втулку в цапфу поворотного кулака заподлицо с торцом гнезда под упорную шайбу. После запрессовки втулку разверните и прогладьте брошью до диаметра 32 мм.
2. Ограничьте продольные перемещения шарнира равных угловых скоростей упорными шайбами, одну из которых установите в шаровой опоре, а другую-в цапфе. Масляные канавки упорных шайб должны быть обращены к шарниру; Для закрепления шайбы в гнезде раскерните ее в 3-4 точках, равномерно расположенных по окружности. Размер от плоскости упорной шайбы 1 (рис.186) до фланца цапфы 2 должен быть 7 мм, от плоскости шайбы 1 до центра шаровой опоры 3 — 48,2+0,38 мм.

Рис. 186. Установка упорной шайбы: 1-упорная шайба; 2-цапфа; 3-шаровая опора; 4-втулкаПри замене в шаровой опоре втулок 4 шкворней разверните их после запрессовки до диаметра 25 мм. Калибр диаметра 24,995 мм должен входить одновременно в обе втулки.
При установке шарнира заложите в шаровую опору смазку согласно таблице смазывания.
Шкворни и втулки шкворней перед сборкой смажьте жидкой смазкой.

Количество прокладок для получения определенных осевых натягов во втулках шкворней выберите в зависимости от размера Б (рис.187), состоящего из суммы размеров поворотного кулака и регулировочных прокладок, и размера А, состоящего из суммы размеров шаровой опоры, опорных шайб и шкворней. Число прокладок должно быть не менее пяти. Замер производите под нагрузкой 1,6 кН (160 кгс). Размер А должен быть на 0,02-0,10 мм больше размера Б.

Рис. 187. Подбор регулировочных прокладок: 1-шаровая опора; 2-опорная шайба; 3-шкворень; 4-регулировочные прокладки; 5-корпус поворотного кулака

Регулировочные прокладки установите сверху и снизу на торцы корпуса поворотного кулака. При четном числе одинаковых по толщине прокладок последние установите сверху и снизу в одинаковых количествах. При четном числе прокладок, но разной их толщине, или при нечетном числе прокладок разность между суммарной толщиной верхних и нижних прокладок не должна превышать 0,1 мм.

При сборке и установке сальника шаровой опоры его внутреннее войлочное кольцо пропитайте в теплом моторном масле.

После сборки проверьте передний мост на стенде под нагрузкой и без нее. Нагрузка создается одновременным притормаживанием обеих полуосей. У правильно собранного переднего моста не должно быть повышенного шума и нагрева, а также течи масла через манжеты и сальники, крышки и болтовые соединения.

Источник

Причины поломок

Неисправности и причины поломок:

1. Ресиверы не заполняются сжатым воздухом, из-за чего не активизируется регулятор давления. Причиной поломки может стать поврежденный шланг или трубопровод, ослабленная затяжка места соединения трубопроводов, некачественная затяжка корпусных механизмов, нарушение герметичности ресивера.
2. При заполненных ресиверах срабатывает регулятор уровня давления. Причина поломки — утечка сжатого воздушного потока от компрессорной части в магистраль до блока клапанов защитного типа.
3. Механизм не заполняется сжатым воздухом. Неисправность может быть вызвана неправильной регулировкой регулятора или засоренностью трубопроводов.
4. Кран травит воздух. Это может быть вызвано сбоями в работе энергоаккумулятора.
5. Повышенный уровень давления. Причина поломки — неисправный двухстрелочный манометр или нарушенная регулировка механизма, отвечающего за давление воздуха.
6. Тормозной кран шипит. Неисправность может быть связана с поврежденным электрооборудованием или с дефектом ручника крана.
7. Потеря герметичности уплотнительных колец. Это значит, что в системе произошла утечка воздуха или стал заедать толкательный механизм.

Смотрите » Назначение буровой установки и технические характеристики ямобура КамАЗ

Разборка тормозных механизмов

Стандартный алгоритм разборки тормозного механизма можно представить таким образом:

Авто ставят на опоры и убирают с него колеса. Снимают машину со стояночных тормозов, после чего отсоединяют их шланг от суппорта. Убирают колодки. Снимают шланг с цилиндра. Убирают суппорт с ТС. Прочищают и суппорт, и другие детали от загрязнений. Работают с канавкой цилиндра на суппорте — аккуратно снимают с нее край пыльника, стараясь не задеть поршень. Действуют небольшой отверткой. Ключом 3131 выворачивают поршень из цилиндра — строго против часового хода. Как только он начнет легко вращаться вокруг оси, снимают его рукой

Извлекают уплотнитель из цилиндровой канавки — очень осторожно, чтобы не поцарапать зеркало. Убирают направители-пальцы и защитные резиновые чехлы

Соответственно, сборку производят в точности наоборот, от 10-го пункта — к 1-му.

разборка тормозных систем автомобиля

Разборка тормозного механизма заднего колеса: пошаговый алгоритм действий

Мы проводили разборку задних тормозных механизмов на автомобиле ВАЗ 2110:

1. Коробка передач ставится в положение 1-ой передачи. Под передние колеса укладывается любой упорный материал, для предотвращения скатывания автомобиля.

2

Необходимо обратить внимание на ручник, автомобиль должен быть снят с него

3. Задние колеса снимаются, после чего производится очистка тормозов и сопутствующих деталей от загрязнений.

4. Также, существенное значение имеет количество тормозной жидкости, в случае если уровень наполнения максимальный, нужно выкачать жидкость оставив в бачке не больше половины.

6. При помощи плоскогубцев, аккуратно освобождаем стяжную пружину вверху.

7. После этого, точно также снимается нижняя пружина.

8. Когда верхняя и нижняя пружины извлечены, принимаетесь за направляющую пружину и только после этого, можно снять непосредственно колодку.

9. Демонтируем рабочую планку (разжимную).

10. После снятия с задней колодки направляющей пружины, демонтируется и сама задняя колодка, путем извлечения рычага от наконечника троса ручника.

11. Далее с пальца приводного рычага задней колодки, необходимо извлечь шплинт и освободить опорную шайбу.

12. Аккуратно без применения большой силы, нужно поднажать на палец и открепить приводной рычаг, после чего извлечь и сам палец.

13. Сборка и монтаж колодок происходит в обратном порядке. Верхние концы колодок нужно завести в пазы поршня.

14. С целью перемещения поршней к центру цилиндра необходимо свести колодки монтировками. Тормозной барабан собирается и устанавливается тоже в обратном порядке. После полной сборки тормозного механизма и монтаже передних колес, необходимо несколько раз по нажимать на тормозную педаль, в результате чего колодки поведутся к барабану.

Видео — замена задних тормозных колодок и тормозного барабана на автомобиле Лада Калина:

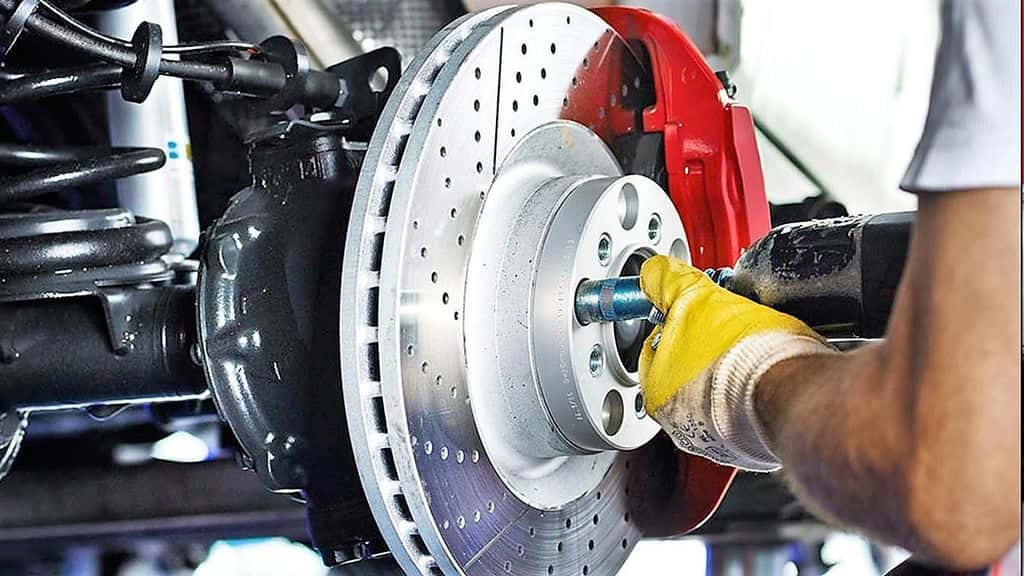

Диагностика и ремонт тормозной системы автомобиля

Тормозная система — настолько важная составляющая автомобиля, что при неисправности эксплуатация ТС становится опасной. Поэтому каждому автолюбителю важны знания, по каким «симптомам» можно определить неисправности тормозов, после делать ремонт тормозной системы автомобиля, с предварительной диагностикой.

Обслуживание и ремонт

Механизм устроен очень просто, а потому крайне надежен и требует минимального внимания. В чем заключается уход? При эксплуатации автомобиль требуется лишь осматривать энергоаккумулятор на предмет каких-либо повреждений. Если говорить про ТО, то система нуждается в периодической регулировке привода колесных механизмов.

В случае износа уплотнителей, мембраны или поршня, выполняется их полная замена. Зачастую для энергоаккумуляторов предлагаются рекомплекты, которые уже содержат данные элементы. Как определить, что требуется ремонт? Водитель может заметить, что за время стоянки из системы куда-то пропал воздух. Также будут хуже работать тормоза.

Перед тем как снять энергоаккумулятор, нужно прочитать технику безопасности. При демонтаже сжатая пружина может травмировать человека. Сборка энергоаккумулятора осуществляется посредством специального приспособления, которое безопасно сжимает пружину. Выполнять работы без этого инструмента крайне опасно.
