Как проверить генератор своими силами: проверка генератора не снимая с машины, реле-регулятора, диодного моста

Устройство генератора на Нива Шевроле

НО устанавливаются реле и диодный мост в паре то есть если диодный мост от от и реле-регулятор от Отличия: Главное отличие — дополнительная цепь маломощных диодов поз 3 для регулятора напряжения. У таких диодов нет. Зато на на выходной шпильке -вентиле 1 есть контак для регулятора, и на связке диодов 2 тоже присутствует контакт для регулятора.

Реле имеют 2 провода, которых на реле нет.

Правый провод соединяется с контактом 2 диодного моста, а левый провод с контактом 1 диодного моста. Провод же с самого диодного моста, возбуждения, соединяется с контактом на обратной стороне реле одинаково что у , что у Контакт 4 — контакт подключения возбуждения на генераторе.

Схема расположения регулятор с верху, двигаемся против часовой от регулятора Регулятор встает вместо но без уплотнительного кольца. При этом сам регулятор приличного качества на авторынке найти не удалось. Про качество диодных мостов.

Но у нас её не продают. Вся наверно, на завод уходит. Время ремонта — 20 минут с перекурами.

Время разбирательства в номенклатуре и возможных заменах — 4 часа. Благо авторынок рядом с домом.

А вообще, генератор накрылся из-за некачественного предыдущего ремонта. Когда вместо шприцовки карданов в моей машине отремонтировали генератор!

Зажмите ротор генератора в тисках не слишком сильно, чтобы ротор не проворачивался и отверните гайку крепления шкива. Снимите пружинную шайбу и шкив.

Снимите упорную шайбу генератора Выньте ротор генератора Нива Шевроле из крышки со стороны привода Снимите с вала ротора дистанционное кольцо Осмотрите контактные кольца.

Если на них имеются задиры, риски, царапины, следы износа от щеток и т.

Ремонт генератора Шевроле Chevrolet

Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать Проверьте омметром тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор Проверьте контрольной лампой, нет ли замыкания обмотки на корпус ротора.

Для этого включите контрольную лампу в сеть переменного тока напряжением В можно использовать аккумуляторную батарею и лампу 12 В.

Один провод подсоедините к корпусу ротора, а второй — поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если хотя бы в одном случае лампа горит, значит, происходит замыкание и необходимо заменить ротор Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор.

Инструкция по снятию диодного моста с генератора Нивы

Если есть износ, надо заменить подшипники или крышки генератора Проверьте, нет ли обрыва в обмотке статора. Поочередно подсоедините контрольную лампу между всеми выводами обмотки.

Во всех трех случаях лампа должна гореть. Если лампа не загорается, произошел обрыв в обмотке. Замените статор или обмотку Проверьте, нет ли замыкания обмоток статора на корпус. Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора.

Если лампа загорается, значит, есть замыкание: Осмотрите крышку генератора со стороны привода в сборе с подшипником.

Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником подшипник в крышке завальцован. Проверьте легкость вращения подшипника со стороны контактных колец.

Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, подшипник необходимо заменить.

Для этого с помощью съемника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента.Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт.Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно.Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ.На схеме цифрами обозначены диоды:1. Положительные

Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить.Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

>2. Видео утечка тока и плохая зарядка в одно время:

Думаю, что многим владельцам Нивы приходилось сталкиваться с такой проблемой, когда пропала зарядка аккумулятора. Конечно. если вы еще совсем недавно эксплуатируете свой автомобиль, возможно вам и не приходилось сталкиваться с такой проблемой, но все же — большинство водителей уже не раз решали этот вопрос.

По своему опыту владения Нивы и других отечественных автомобилей, могу привести довольно немало случаев и причин, которые являются основными при пропадании зарядки. Здесь можно ознакомиться со многими проблемами: http://atlib.ru/blog/136-neispravnosti-generatora—priznaki-diagnostika-prichiny-proverka Ниже более подробно постараюсь описать каждую из проблем.

Особенности конструкции генератора chevrolet niva

Генератор типа 9402.3701-01 переменного тока (устанавливается на Шевроле Нива выпущенных после осень 2003 года), трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

ПРИМЕЧАНИЕГенератор, установленный на автомобиле, использованном для фотосъемки, имеет привод клиновым ремнем. Работы по ремонту показаны на примере генератора с многоручьевым шкивом. Все элементы обоих генераторов, кроме шкивов, абсолютно идентичны.

Якорь генератора приводится во вращение от шкива коленчатного вала клиновым или (в зависимости от варианта исполнения) поликлиновым ремнем.

Рис. 9.3. Генератор 9402.3701-01: 1 — выпрямительный блок; 2 — втулка подшипника; 3 — задний подшипник вала ротора; 4 — контактные кольца; 5 — защитная втулка; 6 — вывод «В » генератора;7 — прокладка; 8 — кожух; 9 — регулятор напряжения со щеткодержателем; 10 — стяжной винт; 11 — задняя крышка; 12 — статор; 13 — передняя крышка; 14 — дистанционное кольцо; 15 — передний подшипник; 16 — шкив; 17 — шайба; 18 — ротор.

Статор 12 (рис. 9.3) и крышки 11 и 13 стянуты четырьмя винтами. Вал ротора 18 вращается в подшипниках 3 и 15, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 4.

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 1, прикрепленным к крышке 11. Электронный регулятор 9 напряжения объединен в один блок со щеткодержателем и прикреплен также к крышке 11.

Рис. 9.4. Схема соединений системы генератора: 1 — аккумуляторная батарея; 2 — генератор; 3 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 4 — монтажный блок; 5 — выключатель зажигания.

Схема соединений генератора показана на рис. 9.4. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D » регулятора (вывод «D» генератора) через контрольную лампу 3, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства BA3-2123 не используется. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее вполнакала говорит о неисправностях.

Максимальная сила тока отдачи (при 13 В и 6000 мин-1), А	80
Пределы регулируемого напряжения, В	13,2-14,7
Передаточное отношение двигатель-генератор	1:2,16

ПОЛЕЗНЫЙ СОВЕТЕсли в пути порвался ремень генератора, а запасной вы забыли дома, временно заменить его может кольцо шириной 20 мм, вырезанное из старой автомобильной камеры. Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогрев стекла и т.п.

ПРЕДУПРЕЖДЕНИЕ«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B » генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через выпрямительный блок генератора. Не допускается работа генератора с отсоединенной аккумуляторной батареей.

Это вызовет возникновение кратковременных перенапряжений на зажиме «В » генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля. Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В » генератора с массой.

При этом через выпрямительный блок генератора протекает значительный ток и он может выйти из строя. Проверять генератор можно только с помощью амперметра и вольтметра. Выпрямительный блок генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для диодов напряжение и они при проверке будут пробиты (произойдет короткое замыкание).

Запрещается проверка электропроводки автомобиля мегаомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от выпрямитель- ного блока генератора выводами фазных обмоток. При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

В первую очередь демонтируется разъем с ДПКВ, после чего откручивается и извлекается винт, который фиксирует этот регулятор.
Гайку, которая фиксирует устройство, следует немного ослабить, но полностью не выкручивать. Генераторный узел можно сдвинуть к блоку, после чего на смещенном устройстве можно будет без проблем демонтировать ремешок, поскольку он будет ослаблен.
Используя домкрат, который заранее нужно установить с той стороны, где расположен узел, необходимо немного приподнять авто, включив первую скорость.
Далее, потяните за сам ремешок таким образом, чтобы он мог отойти от вала помпы. Затем прокрутите колесо до того момента, пока на шкив не перейдет место натяжки.
Следующим этапом замены ремня генератора будет демонтаж ремешка с других валов.
Что касается установки нового, то его сначала следует надеть на вал узла и коленчатого вала, только после этих действий он может быть установлен на вал помпы.
Колесо поворачивается до того момента, пока ремешок не попадет на шкив. Затем устройство ставится на место, производится натяжка ремешка, после чего узел фиксируется к кронштейну при помощи гайки. Завершающим этапом будет монтаж ДПКВ на место (автор — канал Иг К).

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

Сначала установите лом или другой инструмент таким образом, чтобы вал сцепления заблокировался. Это позволит предотвратить движение коленвала.
Затем ослабляется винт, который фиксирует сам ролик, снимается напряжение, поступающее на ремешок.
Откручивается осевой винт, после чего ролик можно демонтировать.
Устанавливается работоспособный ролик, производится регулировка натяжения ремешка. После замены убедитесь в работоспособности устройства.

Замена щетки

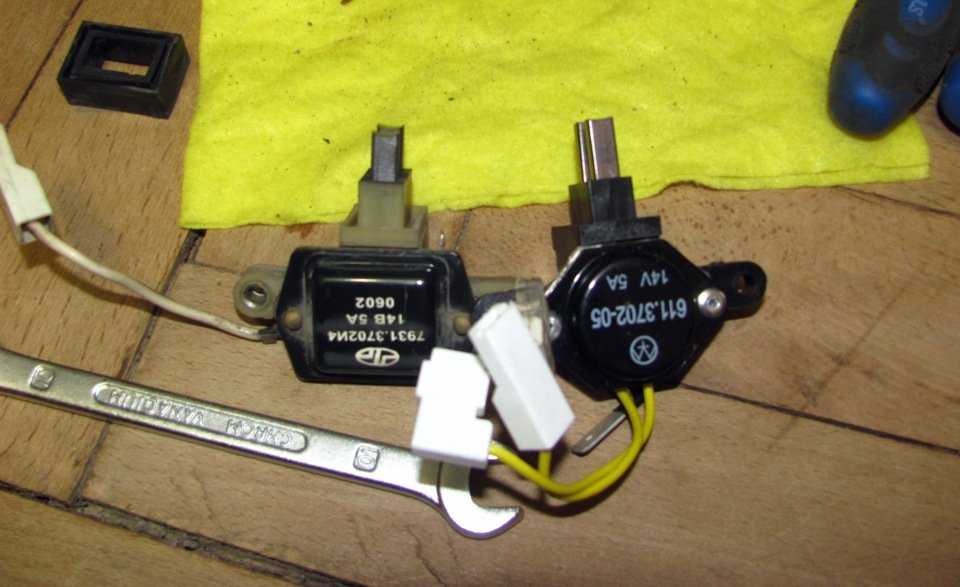

Изношенный и новый регуляторы напряжения

Для замены этих компонентов регулятор необходимо полностью снять. Также от АКБ отключается клемма «-» и отключается проводка, идущая от генераторного узла.
Далее, демонтируется колодка проводов, с наконечников которых снимается прорезиненный колпачок — этот компонент предназначен для защиты. После этого с проводов необходимо выкрутить гайку, которая крепила их к блоку механизма.
Затем нужно отсоединить пружинные крепления и демонтировать пластмассовых кожух, используя отвертку с крестовым наконечником, выкручиваются фиксаторы регулятора.
Демонтируется регулятор вместе с щетками, после чего от этого элемента нужно отключить провода.
Щетки меняются, дальнейшая сборка конструкции осуществляется в обратной последовательности. Щетки следует менять в том случае, если их длина составляет меньше 0.5 cм. В том случае, если длина щеток нормальная, а генераторное устройство работает некорректно, нужно осуществить диагностику регуляторного элемента, а также электроцепи на участке от него до щеток.

Демонтаж генератора

Замена генератора начинается с демонтажа устройства из подкапотного отсека. Отсоединяется вся проводка, идущая к нему, также нельзя забывать и об отключении аккумулятора. Демонтируется защитный пластиковый кожух.
Выкручиваются гайка фиксации проводов и винт, крепящий узел. Отсоединяется крепление в форме болта, оно расположено внизу конструкции, после чего извлекается ремешок.
Когда все болты будут откручены, механизм можно извлечь из кронштейна, для этого может понадобиться монтажная лопатка.
Чтобы произвести монтаж нового узла, все действия следует повторить в обратной последовательности. После того, как будет установлен новый генератора, необходимо произвести диагностику состояния ремешка привода, а также произвести регулировку натяжения.

Извините, в настоящее время нет доступных опросов.

Почему падает напряжение?

Чтобы знать, как увеличить напряжение в электроцепи авто, необходимо разобраться в причинах:

Неисправность аккумулятора — как показывает практика, это одна из распространенных причин. Чтобы аккумулятор после стоянки смог восполнить свой заряд, на машине необходимо проехать около 20 минут. Но если батарея разряжается по определенным причинам (к примеру, из-за сульфатации пластин или из-за нехватки электролита), то такой метод восполнения заряда не поможет. Необходимо точно выявить причину, по которой батарея не держит заряд и ликвидировать ее — восполнить уровень электролита, а иногда просто зарядить ее. Если поняли, что АКБ уже восстановить нельзя, то лучше заменить.
Генератор. Некорректная работа генератора может привести к неполадкам в работе бортовой сети. Перед тем, как напряжение в проводке повысить, нужно выявить причину неправильной работы генераторного узла.
Утечка тока. Иногда бывает такое, что обрыв в электроцепи приводит к утечке тока. Для ликвидации проблемы необходимо выявить точное место утечки и устранить обрыв.
Использование оборудования, которое не подходит. Если номинал используемых электроприборов не соответствует тому, который установил производитель, это приведет к падению напряжения. Если используете мощные лампы освещения либо множество различных гаджетов, на применение которых аккумулятор не рассчитан, это станет причиной падения напряжения. АКБ будет выдавать необходимый для нормальной работы ламп света или электронных устройств заряд, при этом он не будет успевать восполняться.

Замена ремня

Во время осмотр поверхность значительно истерта. Как правило, это вызвано попаданием твердых частиц и грязи.
Наличие люфта.
Поврежден кронштейн или подшипник.
Наличие посторонних шумов и скрежетов, это свидетельствует о том, что вмешательство необходимо.
Вовремя работы повышается температура.
Вытекает масло.
Наличие вибрации.
Сложно прокручивается вал.

ПО этим основным признакам можно понять имеется ли повреждения натяжного элемента.

Также следует обратить внимание на исправность ремня, если имеются порезы, трещины, или он расслаивается, или он свистит, то замена ремня генератора на шевроле нива является необходимой. Ремень является частью системы передач между двигателем и генератором, поэтому его состояние напрямую влияет на работу генераторной установки

Во время эксплуатации он может порваться, что приведет к остановке производства тока в машине. Этого не стоит допускать, поэтому если на нем есть повреждения, его нужно заменить на новый.Для замены потребуются следующие инструменты:

Ремень является частью системы передач между двигателем и генератором, поэтому его состояние напрямую влияет на работу генераторной установки. Во время эксплуатации он может порваться, что приведет к остановке производства тока в машине. Этого не стоит допускать, поэтому если на нем есть повреждения, его нужно заменить на новый.Для замены потребуются следующие инструменты:

монтировка;
отвертка;
набор ключей;
домкрат, чтобы поднять машину.

Процесс замены следующий:

Отключаем аккумулятор, затем крестовой отверткой откручиваем крепежи датчика коленвала.
Ослабляем гайку крепления ремня.
Правую сторону авто размещает под домкратом, поднимаем ее, включаем 4 передачу.
Вращаем правое колесо и стаскиваем ремень сначала со шкива помпы.
Новый устанавливаем в обратном порядке. Ремень размещается на шкиве коленвала и только в конце закрепляется на генераторе.
Вращаем колесо, чтобы ремень прошел натяжку и занял нужное положение.
Закручивается гайка крепления. Устанавливается датчик коленвала.
Размещается ремень на детали в таком порядке: коленвал, затем верхний ролик натяжения, правый нижний шкив, нижний ролик натяжения, помпа, генератор.

Замена генератора Шевроле Нива

За электроснабжение автомобиля во время работы двигателя отвечает генератор. При диагностике некоторых неисправностей требуется замена генератора Шевроле Нива, однако предварительно следует убедиться в целесообразности данной процедуры.

Признаки неисправности генератора

Как следствие того, что назначение генератора вполне определено, его выход из строя легко диагностировать. Подлежит ли генератор Шевроле Нива ремонту или нет, но его обязательно придется снять с автомобиля. Существует несколько элементарных диагностических манипуляций, чтобы убедиться в необходимости ремонта.

Горящая на панели приборов лампа индикатора заряда аккумуляторной батареи.
Чрезмерно быстрая разрядка аккумулятора при работающем двигателе.
Изменение яркости света при увеличении оборотов двигателя.

Все эти признаки указывают либо на полное отсутствие зарядки, либо на недостаточный ток зарядки, что ведет к замене узла.
Можно посмотреть видео, в котором описывается порядок съема генератора.
Для того, чтобы своими руками провести ремонтные работы, необходимо обладать подходящим инструментом, а также знать алгоритм выполнения всех действий.

Инструмент для работы

Для проведения работ по замене устройства на автомобиле Нива Шевроле понадобятся:

ключ на 8 рожковый;
ключ на 10 рожковый;
головка на 10, вороток
ключ на 13 рожковый
ключ на 17 рожковый
поликлиновый ремень (рекомендуется после снятия ремня привода устанавливать новый).

Алгоритм замены генератора

Первым делом необходимо побеспокоиться о собственной безопасности, сняв клеммы с аккумулятора. В зависимости от видов клемм потребуется ключ на 10 или на 8.

Затем на задней панели генератора отворачивается провод с контактного болта и снимается колодка со щеточного узла.

Натяжка ремня генератора осуществляется с помощью специальной пластины – натяжителя. Ее можно регулировать, предварительно ослабив болты крепления. Найти пластину натяжителя можно в районе натяжного ролика. Эта пластина крепится тремя болтами. Их откручивать удобнее рожковым ключом на 10 мм. Однако только два болта легко откручиваются рожковым ключом.

Для третьего предусмотрена трещотка или вороток. Болты полностью не откручиваются, а лишь слегка приотпускаются. Тут же, рядом с пластиной можно увидеть регулировочный болт. Ключом на 10 его необходимо полностью выкрутить, при этом пластина натяжителя вместе с источником тока подадутся в сторону, ослабив ремень.

Более подробнее о том, как снять ремень, можно почитать здесь.

Замена помпы Шевроле Нива

Остается лишь демонтировать ремень и открутить генератор, который крепится двумя ботами, вверху и внизу. Для этой процедуры потребуется ключ на 13 мм, однако если болты будут проворачиваться, то придется их удерживать сзади ключом на 17.

Установка генератора

Замена генератора Шевроле Нива сводится к последующей установке устройства. Действовать необходимо по тому же алгоритму. Естественно, в этом алгоритме необходимо изменить порядок действий на обратный. Сначала прикручивается узел к двигателю с помощью двух болтов.

Их не рекомендуется полностью затягивать, ведь впоследствии еще предстоит натяжка ремня. Новый поликлиновый ремень должен надеваться на шкивы с небольшим усилием.

Обходить шкивы необходимо в следующей последовательности: шкив гидронасоса, ролик (натяжной), шкив коленчатого вала, шкив усилителя руля, ролик (обводной), шкив самого устройства.

С помощью болта регулировки добиваемся, чтобы ремень в верхней свободной части при действии с усилием имел прогиб в 15-16 мм. Только после этого затягивают три болта натяжной пластины, после чего следует проверить затяжку болтов крепления источника тока.

Подсоединение генератора

Для того, чтобы подсоединить источник к цепи, необходимо сначала завершить работы на задней его панели, а затем только подключать клеммы к АКБ. Все контакты должны быть чистыми, поэтому провода следует почистить от окислившегося налета и грязи.

Клеммы на аккумуляторе должны быть затянуты, в противном случае они будут быстро окисляться. При запуске двигателя с рабочим генератором контрольная лампа должна сразу погаснуть после запуска.

Однако специалисты предпочитают оценить работу генератора, измерив напряжение на клеммах.

Проверка генератора 9402.3701–04

Пускаем двигатель, даем ему поработать несколько минут, и доводим обороты коленчатого вала двигателя до 3000 мин -1.

Включаем все потребители: дальний свет фар, обогрев стекла двери багажного отделения, вентилятор отопителя и т. д.

Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В.

Если это не так, неисправны регулятор напряжения, обмотки генератора или окислены контактные кольца ротора генератора.

Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение.

Оно должно быть в пределах 13,2–14,7 В.

Для проверки регулятора напряжения, снятого с генератора подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В.

В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения.

В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.

Для проверки обмотки ротора нужно снять щеткодержатель с регулятором напряжения.

Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и корпусу генератора.

Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и ротор нужно заменить.

Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам.

Если тестер покажет бесконечность, значит, в обмотке есть обрыв и ротор необходимо заменить.

Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока.

Если на обмотках есть следы перегрева, статор необходимо заменить.

Для проверки обмоток статора нужно отсоединить выводы обмоток от выпрямительного блока.

Для проверки обрыва в обмотках подсоединяем щупы тестера (в режиме омметра) к выводам обмоток.

Если тестер покажет бесконечность, значит, в обмотке есть обрыв.

Аналогично проверяем остальные обмотки.

Для проверки короткого замыкания обмотки статора на массу подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора.

Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу».

Аналогично проверяем остальные обмотки.

Проверку вентилей выпрямительного блока можно выполнить на автомобиле, не снимая генератор.

«Плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к его корпусу.

Тестер должен показать бесконечность. В противном случае и в блоке положительных, и в блоке отрицательных вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к выводу одной из фазных обмоток статора.

Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных вентилей.

Для проверки замыкания в отрицательных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора.

Тестер должен показать бесконечность.

Если тестер показывает наличие цепи, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на «массу».

Особенности устройства и принцип действия

Генератор типа 37.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода), с вентилятором у приводного шкива и вентиляционными окнами в торцевой части. Для защиты от грязи задняя крышка генератора закрыта защитным кожухом.

В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется переменное электрическое напряжение. Такие катушки, помещенные в пазы магнитопровода (железного пакета), представляют собой обмотки статора – важнейшей неподвижной части генератора – именно они генерируют переменный электрический ток.

Магнитный поток в генераторе создается ротором. Он тоже представляет собой катушку (обмотка возбуждения), через которую пропускается постоянный ток (ток возбуждения). Эта обмотка уложена в пазы своего магнитопровода (полюсной системы). В состав ротора – важнейшей подвижной части генератора – входят также вал и контактные кольца. При вращении ротора напротив катушек обмотки статора появляются попеременно “северный”, и “южный” полюсы ротора, т. е. направление магнитного потока, пронизывающего обмотки статора, меняется, что и вызывает появление в них переменного напряжения.

Для того, чтобы получить из переменного напряжения постоянное, используют шесть силовых полупроводниковых диодов, которые составляют между собой выпрямительный блок установленный внутри корпуса генератора.

Питание обмотки возбуждения осуществляется от самого генератора и подводится к ней через щётки и контактные кольца.

Для обеспечения же первоначального возбуждения генератора, после включения зажигания, к клемме “В” регулятора напряжения, подводится ток по двум цепям.

Плюс АКБ – контакт 30 генератора – контакты 30/1 и 15 замка зажигания – контакт 86 и 85 обмотки реле зажигания – минус АКБ. Реле включилось, и ток пошёл по второй цепи:
Плюс АКБ – контакт 30 генератора – контакты 30 и 87 реле зажигания – предохранитель №2 в блоке предохранителей – контакт 4 белого разъема в комбинации приборов – резистор 36 Ом в комбинации приборов – контрольная лампа зарядки АКБ – контакт 12 белого разъема в комбинации приборов – контакт 61 – вывод “В” регулятора напряжения – обмотка возбуждения – вывод “Ш” регулятора напряжения – выходной транзистор регулятора напряжения – минус АКБ.

После пуска двигателя обмотка возбуждения питается с общего вывода трёх дополнительных диодов, установленных на выпрямительном блоке, а напряжение в системе электрооборудования автомобиля контролируется светодиодом или лампой в комбинации приборов. При исправно работающем генераторе после включения зажигания светодиод или лампа должны светиться, а после пуска двигателя – гаснуть. Напряжение на 30-м контакте и общем выводе 61 дополнительных диодов становится одинаковым. Поэтому ток через контрольную лампу (светодиод) не протекает, и она не горит.

Если лампа (светодиод) горит после пуска двигателя, то это означает, что генераторная установка неисправна, т. е. вообще не выдаёт напряжение, или оно ниже напряжения АКБ. В этом случае напряжение на разъёме 61 ниже напряжения на контакте 30. Поэтому в цепи между ними протекает ток, проходящий через светодиод/лампу. Он/она загорается, предупреждая о неисправности генератора.
