Щетки генератора приора: как правильно заменить и сделать это самостоятельно

Где находятся щётки генератора и для чего они нужны

Щетки применяются в любом электрическом двигателе,
каковым является и автомобильный генератор. Они расположены под крышкой
устройства, непосредственно соприкасаются с вращающимся коллектором
преобразователя (ламелями) на роторе. Ламели — это медные контакты в виде
колец, которых на преобразователе всего два.

Щетки генератора

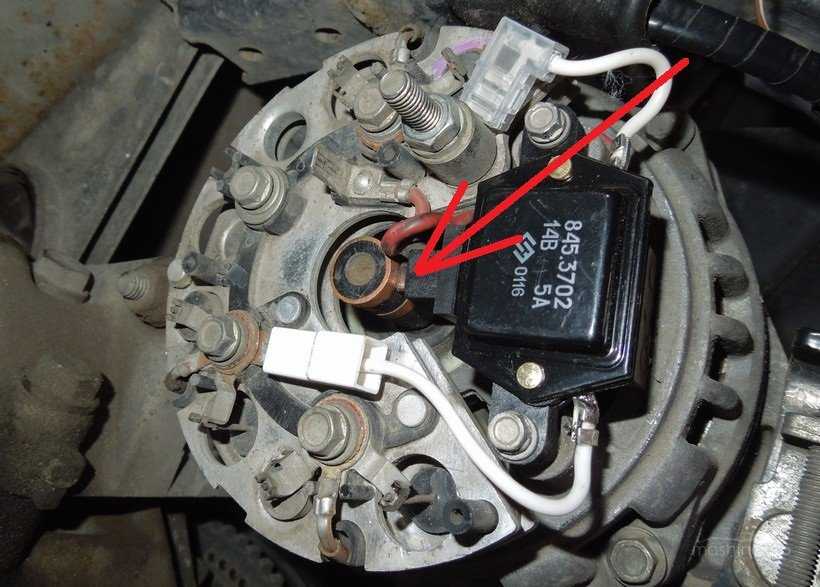

Расположение щеток генератора

Как и было написано, графитовые угольки расположены
под крышкой — задней, которая на установленном преобразователе смотрит в
сторону двигателя. Чтобы вытащить их, не нужно целиком демонтировать генератор
с машины, щеточный узел держится на одном болте и подключен к регулятору
напряжения. Однако на некоторых автомобилях снимать устройство придется, так
как конструкция там не позволяет поступить иначе.

Функция
графитовых угольков очень важная — они передают ток от аккумуляторной батареи
на обмотки возбуждения ротора. Происходит это во время контактирования щеток с
ламелями.

Когда нужно менять щётки: основные признаки

Замену рекомендуется выполнять по мере их износа, но не реже 1 раза в 4 года (или по достижении пробега в 50 тыс. км). Однако в сложных условиях эксплуатации критический износ щеточных стержней, изготовленных из графита или его соединений с медью (бронзой, алюминием), может наступить раньше названного срока. Щётки должны выступать не менее чем на 5 мм (норма – 8-10 мм). Именно этот показатель является самым важным – замерив длину, можно понять, есть ли проблема.

На то, что нужна замена щеток, может указывать появление некоторых симптомов, в том числе:

  • отсутствие реакции стартера при повороте ключа зажигания в положение ON – это может произойти, если стержни перекошены, отсутствует их достаточное прилегание к поверхности токосъемных колец;
  • медленное вращение маховика двигателя стартером;
  • снижение мощности освещения салона, слабый или мигающий свет фар, габаритных огней;
  • внезапное отключение электроприборов;
  • быстрая разрядка аккумуляторной батареи, после которой зарядить ее становится практически невозможно.

Чтобы определить причину нарушений в работе генератора, необходимо провести точную диагностику неисправностей генератора и, в частности, щеточного узла.

Генератор приоры не дает зарядку

Я несколько раз попадал в неприятную ситуацию когда генератор приоры не дает зарядку, и в самый неподходящий момент из за того что разрядился аккумулятор я не мог завести машину.

Контрольная лампочка при этом не загоралась в движении, а вот то что она не загоралась и при включении зажигания я на это внимания не обращал. Генератор не давал зарядку

Когда включаешь зажигание загорается очень много контрольных лампочек и разглядеть, что какая то не горит очень тяжело да и практически ни когда не обращаешь на них внимание

Машина завелась лампочка давления погасла, а остальные на скорость не влияют. Да и в подсознании заложено если зарядка пропала, то будет гореть знак АКБ.

Схема включения реле-регулятора

По схеме видно светодиод HL 4 загорится если на контакт разъема 21 придет плюс от замка зажигания и диод VD 1 пропускает минус от светодиода через разъём 32 на плюсовую щетку реле регулятора где через обмотку якоря и минусовую щетку светодиод и находит себе минус при этом загорается. В моём случае не было контакта на плюсовой щетке из за того что она стерлась и подклинила в посадочном месте короче говоря подвисла. Я просто поменял реле регулятор с новыми щетками и зарядка появилась. Мне повезло. Было сложнее, если перегорел светодиод или диод VD 1 пришлось бы их менять.

Диагностика неисправности

В любом случае необходимо прозванивать цепь от диода VD 1 до разъема на реле регуляторе генератора. Проще всего это сделать, если снять разъём с генератора на который приходит плюс для обмотки возбуждения и соединить его с массой

контрольная лампочка с изображением АКБ при включенном зажигании должна загореться. Всё, скорее всего как и в моем случае, проблема в щетках.

Когда двигатель заводится и лампочка тухнет это означает что электронный блок подает ток возбуждения генератора на щетку реле, диод VD 2 пропускает плюсовой сигнал а вот диод VD 1 закрывается из за своего свойства пропускать ток в одну сторону и светодиод гаснет

Замена щеток генератора Приора

Реле регулятор выполнен совместно со щетками. Поначалу я снимал генератор, чтобы заменить реле регулятор но занятие это оказалось достаточно трудоёмким из за неудобства его расположения тем более приора с кондиционером и шланг мешает это сделать. Второй раз я не стал снимать генератор.

Отсоединил провода. Снял заднюю крышку, она крепится тремя защелками по бокам, их просто отжимаешь, и крышка легко снимается

Снять реле регулятор тоже большого труда не составило там надо открутить два крепёжных болота и отсоединить разъём с контакта реле регулятора.

Собрать все в обратном порядке также не составило большого труда. на фотографии показан реле регулятор после того как я подравнял контакты наждачной бумагой, и потом поставил его на место . Он оказался в рабочем состоянии , но новый реле регулятор я уже приобрел. Почему то щетки часто выходят из строя, особенно с такой проблемой сталкиваешься зимой , видимо это связано с большим энергопотреблением из за печки и нагрузках при запуске холодного двигателя.

И теперь когда генератор приоры не дает зарядку в первую очередь проверяю щетки

Как Заменить Щетки На Генераторе Ваз 2106 ~ AUTOINTERLINE.RU

Замена кистей генератора своими руками

Как вы знаете, электродвигатели в обычном автомобиле два. один обматывают поршневой блок, а второй генерирует электрический ток, необходимый для жизни машины. Последний, как и любой электродвигатель, в конце концов стареет и ломается. Хотя речь идет не только о старении. Чаще всего вам просто нужно заменить генераторные щетки.

В конце концов, эти элементы в первую очередь сбой на электродвигателе. Почему это происходит? Вот несколько причин:

  • просто изнашивается, банальная причина более распространена, чем другие;
  • влажность внутри электродвигателя, возникает из-за неточной очистки или прохождения глубоких луж;
  • постоянный плохой контакт с якорем;
  • частая работа электродвигателя в предельных режимах.

Для диагностики износа этих деталей, контактируя с якорем для подачи электрического тока, можно измерить напряжение на выводах электродвигателя. Если выходное напряжение уменьшается или даже теряется, то, скорее всего, вам нужно заменить щеточные генераторы. Когда они удаляются, они все еще смотрят на рабочий размер этих концов и проверяют данные паспорта. Если значение ниже нормы, должны быть установлены новые детали.

И как произвести эту переустановку, мы проанализируем на примере нескольких автомобилей. Также ознакомьтесь с информацией о замене троса сцепного устройства и о том, сколько это стоит, чтобы выдержать коленчатый вал.

Восстановление электродвигателя на ВАЗе

Сначала посмотрим, как заменяются щетки генератора ВАЗ 2107. Мы предоставим следующие инструменты для работы:

  • набор ключей ключа;
  • отвертки. комплект;
  • резиновый молоток.

Итак, мы начинаем работу по замене щеток генератора на ВАЗ 2107.

  1. Мы отсоединяем клеммы аккумулятора, а также отвинчиваем кабели от проводов двигателя, мы разбираем его, отвинчивая крепежные детали. Ослабляя ремень, мы извлекаем электродвигатель.
  2. Мы отвинчиваем шкив, удерживая ротор инструментом.
  3. Отсоедините тяговое реле.
  4. Отвинтив гайки, снимите переднюю крышку сборочного узла с помощью резинового молотка.
  5. Кроме того, с помощью резинового молотка выталкиваем ротор.
  6. Отделим заднюю крышку от статора.
  7. Мы вынимаем держатель щетки из статора, мы снова устанавливаем изношенные детали.
  8. Сборка электродвигателя выполняется в обратном порядке.

Данный процесс, если что-то непонятно, также можно четко изучить видео с названием «замена щеток ВАЗ 2107». Замена щеток в генераторе ВАЗ 2106 точно такая же.

Если обратиться к моделям ВАЗа с передним приводом, то в ходе процедуры не так много различий. Например, давайте сначала рассмотрим, как заменить щетки на ВАЗ 2110, для чего мы берем это заранее:

  • гаечные ключи;
  • Набор отверток;
  • молотком, баром или молотком с резиновым наконечником.
  1. Ослабив ремень, отсоедините провода и отвинтите три болта, отсоедините электродвигатель.
  2. Вытащив блок из автомобиля, снимите шкив, удерживая ротор отвертки. В принципе, тяговое реле и ротор не могут быть демонтированы, «Семь» мы сделали это для удобства работы.
  3. Затем нажмите на защелку на задней части электродвигателя, затем снимите пластиковую крышку.
  4. Мы немедленно открываем узел регулятора напряжения вместе с держателем щетки.
  5. Отвинтите два винта и снимите держатель щетки.
  6. Мы обновляем изношенные детали.
  7. Соберите реверс.

Ремонт электродвигателя для Renault

И теперь, чтобы иметь прочную идею такой важной операции, давайте рассмотрим ее производство на иномарке. Чтобы заменить элемент на машине Renault Megan 2, нам понадобятся:

Чтобы заменить элемент на машине Renault Megan 2, нам понадобятся:

Начнем с демонтажа электродвигателя.

  1. После ослабления ременного привода ослабьте три крепежа устройства.
  2. На снятом сборочном узле снимите разъем и отвинтите кабель.
  3. Снимите пластиковую крышку.
  4. Отвинтив два болта, мы снимаем реле с щеткодержателем.
  5. Мы обновляем неисправные детали.
  6. Сборка сделайте, двигаясь по точкам назад.

Фактически, эта технология напоминает описанную ранее, поскольку, опять же, все электродвигатели расположены одинаково.

Поэтому, например, если вы измените генератор кистей на Ford Focus 2, вам придется делать манипуляции, которые также аналогичны описанным.

Цена простой работы

По какой цене описанная работа будет тянуть в автосервисах, принимая во внимание удаление всей единицы из автомобиля, мы определили, по крупным городам России, хотя и приблизительно. Все данные собраны здесь в этой таблице

Щетки генератора приора неисправности

Лада Приора (2013+). Основные неисправности генератора

При проверке генератора, а также при эксплуатации автомобиля необходимо соблюдать ряд простых правил, чтобы не вывести генератор из строя:

– не допускать работу генератора с отключенной аккумуляторной батареей; – не проверять работу генератора на «искру», так как при этом через диоды протекает значительный ток, и они выходят из строя; – не проверять диоды напряжением более 12 В или мегомметром; – при проведении электросварочных работ отключать все провода от генератора и от аккумуляторной батареи; – проверять узлы и цепи электрооборудования и устранять неисправности при неработающем двигателе и отключенной аккумуляторной батарее.

Причина неисправности

Способ устранения

Генератор работает, но аккумуляторная батарея заряжается слабо или не заряжается совсем

Слабое натяжение ремня привода генератора

Отрегулируйте натяжение ремня

Повреждение регулятора напряжения

3амените регулятор напряжения

Ослабло крепление проводов на генераторе

или аккумуляторной батарее,

окислились клеммы аккумуляторной батареи,

Затяните клеммы, зачистите клеммы аккумуляторной батареи,

замените поврежденные провода

Износ или зависание щеток генератора

3амените щеткодержатель в сборе с щетками

или восстановите подвижность щеток в держателе

Повреждение обмотки возбуждения

Проверьте пайку выводов обмотки возбуждения к контактным кольцам

и при необходимости восстановите ее

или замените обмотку возбуждения

Пробит один из дисков выпрямительного блока. Неисправна аккумуляторная батарея

Замените выпрямительный блок. Замените аккумуляторную батарею

Повышенный износ щеток и контактных колец

Повышенное биение контактных колец

Протрите и прошлифуйте контактные кольца

Замасливание контактных колец

Устраните причину замасливания

и протрите бензином контактные кольца

Изменение упругости пружин щеток

Перезарядка аккумуляторной батареи

Неисправен регулятор напряжения

Замените регулятор напряжения

Неисправна аккумуляторная батарея

Замените аккумуляторную батарею

Повышенный шум при работе генератора

Как проверить визуально, с помощью лампочки или мультиметра

Наиболее простой и действенный способ проверки щеток генератора – визуальный.

Для этого производят демонтаж щеточной системы. При этом не обязательно выполнять полный демонтаж генератора с автомобиля. Во многих случаях щетки можно снять, не демонтируя генератор с автомобиля. Для этого достаточно освободить доступ к задней панели генератора, далее демонтировать щеточную систему либо электронный регулятор напряжения, если он конструктивно объединен со щетками.

Далее измеряют остаточную длину щеток (размер А на примере), выходящих за пределы зоны крепления. Она должна быть не менее 5 – 7 миллиметров.

В случае совмещенной конструкции при малой остаточной длине щеток необходимо определиться с характером ремонта:

  • можно выполнить замену щеток отдельно от реле-регулятора. Для этого необходимо произвести разбор конструкции. Иногда это технически невозможно. В любом случае, ремонт обойдется около 600 рублей плюс еще около 400 рублей стоимость двух щеток. Щетки следует заменять попарно;
  • стоимость регулятора напряжения начинается от 1200 рублей, поэтому в большинстве случаев выгоднее менять конструкцию целиком. При этом останется запасной регулятор, который может пригодиться впоследствии. Его можно будет отремонтировать, не спеша, самостоятельно.

Проверить реле генератора со щетками можно с помощью нагрузочной лампочки.

В качестве лампы можно использовать любую салонную лампочку.

Отдельно щетку генератора можно проверить с помощью мультиметра, измерив сопротивление между медным выводом и рабочей поверхностью щетки. Сопротивление должно быть менее 1 Ома, и не должно изменяться при движении медного вывода.

Неисправность якоря.

Ещё одной из распространённых неисправностей современного генератора это износ контактных колец якоря. Это связано с их малым диаметром и большими оборотами якоря. На генераторах старого образца кольца имели больший диаметр, а якорь вращался с меньшей скорости и поэтому были меньше подвержены износу, но в них могли отпасть провода обмотки якоря, что так же приводит к неисправности. Для проверки можно подключить контрольную лампу последовательно с источником питания и контактными кольцами, или замерить сопротивление между ними. Лампа при подключении должна гореть, а значение сопротивления порядка 0,5 – 2 Ом. При визуальном осмотре контактные кольца не должны иметь протёртостей.

Все данные рекомендации это лишь не большая часть неисправностей, которые чаще всего встречаются в эксплуатации. Если при проверке не удалось определить неисправность, необходимо обратиться в сервис для полной, профессиональной диагностики и ремонта генератора.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Можно ли восстановить щётки?

В экстренных ситуациях, когда на помощь рассчитывать не приходится, можно воспользоваться советами мастеров по аварийному восстановлению щеточного узла. Однако в полной мере обеспечить надежное функционирование щеточного узла можно только с использованием качественных запчастей, рекомендуемых производителями. Восстановление – всегда временное решение; как только появляется возможность, нужно ехать в сервис.

Процедура замены щеток, несмотря на кажущуюся простоту, требует определенных навыков и специальных знаний. Поэтому лучше поехать в автосервис, где диагностику и техобслуживание электрооборудования вашего автомобиля выполнят быстро и с гарантией качества.

Замена Щеток Генератора Приора С Кондиционером ~ AUTOINTERLINE.RU

Как происходит замена щеток генератораПриора

Если обладатель Приоры увидит, что теряется зарядка с аккумуляторной батареи, то сначала необходимо проверить состояние щеток генератора. Приора с кондиционером. Не спешите снимать гену для замены щеток, замена масла +.

В каких случаях требуется замена реле зарядки? Обратные снятию реле с генератора ваз 2107. Стоит отметить, что на первых порах зарядка аккумулятора будет понижаться незначительно, однако если своевременно не исправить неполадку, то зарядка батареи в скором времени вовсе пропадет.

Ремень генератора калина 2 с кондиционером и ат. Исправить такую неполадку поможет заменаизношенных щетокгенератора Приора.

А так как данный процесс не так уж и сложен, то осуществить такую работу можно самостоятельно, учитывая советы от профессионалов своего дела.

Инструменты для работы

Перед тем как приступить к замене изношенных элементов, следует подготовить необходимые инструменты:

  • ключ размером на 13, лучше всего использовать рожковой;
  • отвертку, лучше для этого мероприятия подойдет плоский инструмент;
  • автомобильную головку с так называемым воротком размером на 10.

Поэтапная замена щетокгенератора

Произвести замену изношенных щеток можно, не снимая генератора со своего автомобиля. Замена генератора лада лада приора – замена диодного приоры с кондиционером и эур.

Однако, по мнению специалистов, данный процесс намного упростится, если перед заменой все-таки извлечь генератор с его постоянного места. Замена щеток генератора ваз 2107, проверка реле зарядки ваз 2107.

После того как генератор будет снят, процесс замены выполняется в следующем порядке:

  • при помощи отвертки извлекается крышка, изготовленная из пластика для защиты генератора, чтобы иметь возможность добраться до щеток;
  • соединительный штекер с проводами отсоединяется от щеток;
  • два фиксирующих крепежа, которые расположены по краям осматриваемых элементов, аккуратно отвинчиваются;
  • при помощи ключа размером на 13 откручивается фиксирующий болт по центру элемента;
  • после того как все крепления будут откручены, щетки следует вынуть, чтобы осмотреть их внешнее состояние и осуществить замену.

Какие признаки укажут, что щетки генератора вышли из строя

Понять, что щетки генератора пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:

  • длина осматриваемого элемента;
  • если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
  • также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.

Стоимость новых комплектующих для Приоры не превышает 150 рублей, конечно, можно найти и более дешевые щетки для генератора, но навряд ли такие элементы прослужат верой и правдой длительный период времени, и такая экономия приведет к повторной процедуре замены этих комплектующих.

После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Лада приора установкой с кондиционером, на генератора вместе с.

Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно.

Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.

Если замена изношенных щеток будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.

Меняем самостоятельно ремень генератора на автомобиле Лада Приора

Новая версия Лады — Приора очень приглянулась отечественным автолюбителям. Но, как и любой другой автомобиль нуждается в своевременном сервисе. К примеру, ремень генератора Приора необходимо менять после определенного пробега, а проверять его состояние нужно регулярно.

От предыдущих моделей Лада Приора отличается комфортабельностью и улучшенной управляемостью. Но основные отличия под капотом. Тут все находится по-иному, нежели в предшествующих моделях. Вследствие этого даже не все специалисты не знают, каким образом должна производиться замена ремня и его натяжка. Новые модели оборудованы дополнительными системами. Кондиционер и ГУР (ЭУР) добавили комфорта, но подобные перемены усложнили подход к генератору.

В модификациях с гидроусилителем или с кондиционером ремень длиннее, если сравнивать с обыкновенной версией авто. Вследствие этого мы рассмотрим, как происходит смена в первом и во втором случае на моделях 16 и 8 клапанов.

Автомобиль Лада Приора

В каких случаях автомобиль нуждается в замене?

Обычно потребность в замене ремня генератора появляется из-за изнашивания во время его использования и ухудшения сцепления с поверхностями роликов. Также натяжка или смена необходима, если как выражаются водители, стал свистеть.

В этом видео показан свист привода генератора.

В инструкции, идущей вместе с автомобилем указывается, что замена ремня генератора должна проводиться каждые 60 тыс. км. В случае если автомобилем пользуются нечасто, то замена должна проводиться раз в два года.

Пошаговая инструкция по замене без гидроусилителя

Работы по замене своими руками, на Приоре без ГУР (ЭУР) и кондиционера удобней проводить на смотровой яме.

  • набор ключей;
  • устройство для снятия подкрылка;
  • баллонный ключ.

Этапы

  1. Сначала ослабляем ключом соответствующего размера гайку.
  2. Откручиваем регулировочный болт.
  3. Отодвигаем генератор к силовой установке.
  4. Демонтируем правое переднее колесо.
  5. Снимаем подкрылок и получаем доступ к старому ремню.
  6. Меняем его на новый и не забываем подтянуть.
  7. Проверяем натяжку. Она не должна быть слабой, но и перетяжка на модели с ГУР (ЭУР) также опасна. В первую очередь могут пострадать подшипники генератора.

Гайка, которую нужно ослабить Откручиваем болт Ставим новый

Инструкция по замене с гидроусилителем

Так как шкив ГУР в этой модификации находится на малой высоте, создатели пустили ремень генератора вокруг опоры двигателя. Это немного усложняет смену своими руками.

Этапы

Жидкостью WD40 нужно смочить болты, которыми крепится подушка мотора и кронштейн. Эти болты нужно смочить жидкостью Приблизительно через четверть часа можно приступить к откручиванию гайки кронштейна. Домкратим колесо. Далее подкладываем, какой-нибудь предмет под мотор и убираем колесо. Немного опускаем машину. Откручиваем ролик натяжки. Отгибаем ремень. Теперь можно открутить болты, которыми закреплена подушка. Эти болты нужно выкрутить Далее опускаем авто таким образом, чтобы мотор начал вывешиваться. Подушка отодвигается к мотору. Сдвигаем подушку Теперь можно менять. Далее поднимаем автомобиль домкратом, чтобы силовой агрегат опустился

Делаем это осторожно, чтобы не сместился ремень и подушка. Закручиваем болты и гайки

Одеваем колесо и опускаем машину.

На этом работу на модели с ГУР можно считать завершенными.

Натяжка и проверка ремня

Ремень в Ладе Приора натягивается следующим образом:

  1. Первым делом ослабляется гайка ролика, для этого обойма удерживается ключом.
  2. Проворачиваем обойму ролика, вращая ключ.
  3. Зажимаем гайку ролика.
  4. Проверяется натяжение на самом длинном участке меж шкивами.
  5. При надавливании ремень генератора должен прогнуться приблизительно на 10 миллиметров.
  6. На модели с гидроусилителем руля натяжка должна быть немного сильнее. Также можно проверить «на слух». В случае недостаточной натяжки, будет слышен свист и нужно подтянуть. В случае излишней вы услышите гул подшипников и затяжку нужно будет ослабить. Ключ для ролика

Работа несложная, но немного хлопотная из-за необходимости демонтажа некоторых узлов в моделях с ГУР и кондиционером своими руками, но посильна даже начинающему автолюбителю. Но посчитайте, сколько стоит такая работа на станции технического обслуживания и не лучше ли направить эти деньги на другие цели.

AvtoZam.com

Возможные неисправности генератора на автомобиле Лада Приора ВАЗ 2170

Причина неисправности Способ устранения
Сигнальная лампа не загорается при включении зажигания, контрольные приборы не работают
Перегорел предохранитель F12 в монтажном блоке

Обрыв в цепи питания комбинации приборов: не подается напряжение от монтажного блока к комбинации приборов

Обрыв в цепи питания комбинации приборов: не подается напряжение от замка зажигания к монтажному блоку

Не срабатывает замок зажигания

Замените предохранитель в монтажном блоке

Проверьте соединения провода оранжевого цвета от монтажного блока до комбинации приборов и сам провод

Проверьте соединения провода голубого цвета с черной полосой от выключателя зажигания до монтажного блока и сам провод

Замените замок зажигания

Сигнальная лампа не загорается при включении зажигания и не горит при работе двигателя, контрольные приборы работают, аккумуляторная батарея разряжена

Неисправность комбинации приборов

Обрыв в цепи между комбинацией приборов и выводом «D+» генератора

Износ или зависание щеток, окисление контактных колец

Поврежден регулятор напряжения

Отпаялись выводы обмотки возбуждения от контактных колец

Замените комбинацию приборов

Проверьте соединения провода коричневого цвета с белой полосой от генератора до комбинации приборов

Замените регулятор напряжения, протрите кольца салфеткой, смоченной в бензине

Замените регулятор напряжения

Замените ротор генератора

Сигнальная лампа ярко горит или горит вполнакала при работе двигателя, аккумулятор разряжен

Проскальзывание ремня привода генератора

Поврежден регулятор напряжения

Повреждены вентили выпрямительного блока

Повреждены дополнительные диоды питания обмотки возбуждения

Обрыв выводов обмотки возбуждения в месте их крепления к контактным кольцам

Обрыв или короткое замыкание в обмотке статора, замыкание ее на «массу»

Отрегулируйте натяжение ремня генератора

Замените регулятор напряжения

Замените выпрямительный блок

Замените выпрямительный блок

Замените ротор генератора

Замените статор генератора

Сигнальная лампа горит при работе двигателя, аккумуляторная батарея перезаряжается

Поврежден регулятор напряжения
Замените регулятор напряжения

Повышенная шумность генератора

Повреждены подшипники генератора

Межвитковое замыкание или замыкание на «массу» обмотки статора (вой генератора)

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Неисправности электрооборудования автомобиля встречаются весьма часто и занимают одно из лидирующих мест в списке поломок. Их можно условно поделить на неисправности источников тока (аккумуляторов, генераторов) и неисправности потребителей (оптика, зажигание, климат и т.д.). Основными источниками электропитания автомобиля являются аккумуляторные батареи и генераторы. Неисправность каждого из них ведет к общей неисправности автомобиля и эксплуатации его в ненормальных режимах, а то и вовсе — к обездвиживанию автомобиля.

В электрооборудовании автомобиля аккумулятор и генератор работают в неразрывном тандеме. Если выйдет из строя одно — через некоторое время выйдет из строя и другое. Например, разрушившийся аккумулятор приводит к увеличению зарядного тока генератора. А это влечет за собой неисправность выпрямителя (диодного моста). В свою очередь, при неисправности регулятора напряжения, поступающего от генератора, может увеличиться зарядный ток, что неизбежно приведет к систематической перезарядке батареи, «выкипанию» электролита и скорому разрушению.

Генератор

Техническая характеристика генератора типа 94.3701

максимальная сила тока отдачи при 13 В и 6000 мин–1, А 80
пределы регулируемого напряжения, В 13,2–14,7
передаточное отношение двигатель-генератор 1:2,4
емкость конденсатора, мкФ 2,2±20%

Генератор 94.3701

1 – кожух;2 – вывод «В+» для подключения потребителей;3 – помехоподавляющий конденсатор 2,2 мкФ;4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения);5 – держатель положительных диодов выпрямительного блока;6 – держатель отрицательных диодов выпрямительного блока;7 – выводы обмотки статора;8 – регулятор напряжения;9 – щеткодержатель;10 – задняя крышка;11 – передняя крышка;12 – сердечник статора;13 – обмотка статора;14 – дистанционное кольцо;15 – шайба; 16 – конусная шайба;17 – шкив;18 – гайка;19 – вал ротора;20 – передний подшипник вала ротора;21 – клювообразные полюсные наконечники ротора;22 – обмотка ротора;23 – втулка;24 – стяжной винт;25 – задний подшипник ротора;26 – втулка подшипника;27 – контактные кольца;28 – отрицательный диод;29 – положительный диод;30 – дополнительный диод;31 – вывод «D» (общий вывод дополнительных диодов)

Генератор типа 94.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

На части автомобилей может быть установлен генератор ААК–5102 производства Словении. Этот генератор по своим характеристикам и установочным размерам взаимозаменяем с генератором 94.3701, но имеет некоторые отличия в устройстве узлов и деталей. В данной главе описывается генератор 94.3701.

Статор и крышки 10

и11 (рисунок Генератор 94.3701) стянуты четырьмя винтами. Вал ротора19 вращается в подшипниках20 и25 , которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца27 . Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком, прикрепленным к крышке 10 . Электронный регулятор8 напряжения объединен в один блок со щеткодержателем и крепится также к крышке10 .

Схема соединений генератора показана на рисунке Схема соединений системы генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 5

, расположенную в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства ВАЗ–2110 не используется.

«Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они выйдут из строя.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на выводе«В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением вывода «В+» генератора с «массой». При этом через вентили протекает значительный ток, и они выходят из строя. Проверять генератор можно только с помощью амперметра и вольтметра.

Вентили генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание).

Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.

Схема соединений системы генератора

1

– аккумуляторная батарея;2 – генератор;3 – монтажный блок;4 – выключатель зажигания;5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Обратная сборка

После приобретения качественных щеток (желательно, чтобы ваш выбор пал на хорошо зарекомендовавшего себя производителя), можно начинать общую сборку элемента, а затем и установить на свое место сам генератор.  Однако, как было сказано выше, выполнение последней процедуры возможно и без изымания генератора. Что, впрочем, решает самостоятельно каждый хозяин авто. Все проделанные операции следует совершить в обратной последовательности. После окончания работ непременно проверяется эффективность функционирования всего генератора.

Если замена вышедших из строя щеток осуществлена правильно, и АКБ разряжалась именно по причине того, что износились главные элементы электросистемы машины, автолюбитель решит эту проблему и без помощи работников СТО. И в данном случае немало сэкономит на такой услуге. Процесс работы по замене, действительно, весьма прост. Однако, если в ходе ремонтной деятельности у вас возникнут какие-либо трудности, можно посмотреть вспомогательное видео. Его предоставляют специалисты. На интернет-ресурсе  Вы, в том числе, сможете узнать:

об особенностях конструкции – генератор 2170;
как проверить генератор на работоспособность, на что стоит обратить особое внимание;
как поменять дворники на Приоре и так далее;
какие еще возможны неполадки в генераторе энергии.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
