Тросовая коробка передач

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».

Тяговая и тросовая КПП Лады Гранта

Разница между двумя этими КПП очевидна. Первое и главное заключается в использовании вместо жёстких тяг, усиливающих вибрацию на кузов и кулису, более гибких тросов от японского производителя Atsumitec. Кроме этого, отличались КПП 2180 от 2181 и другими параметрами.

На 2181 установлены синхронизаторы в виде конусов, что позволило снизить воздействие на рычаг переключения передач при установке 1-й или 2-й скорости.
Диск сцепления стал больше в диаметре (215 мм). Из-за этого увеличился в размерах картер сцепления, а стартер стал располагаться вдоль ДВС.
Синхронизаторы получили зубья с уменьшенным скосом угла (100 градусов), снизилось и усилие начального поджатия до 70 Нм.
Иной механизм выбора скоростей стал разработкой компании Schaeffler. Кроме того, он был перенесен вверх, что позволило снизить усилие при переключении в холода и устранить масляные подтёки.
Четкость переключения передач стала возможна, в том числе, благодаря селекторной пластине.
Вместо минерального трансмиссионного масла стали использовать с завода полусинтетическое, а объем масла снизился до 2,2 литра.

Конструктивно КПП стала не только надёжнее, но и комфортнее для водителя. Вибрации на рычаг КПП и кузов в целом значительно снизились. Скорости стали включаться четко и без задержек. Вместе с тем модернизация коробки передач на Ладе Гранта и на Калине 2 повлекла за собой среднее увеличение цены на 5000 рублей. По мнению экспертов, главное отличие обновленной трансмиссии не столько в надёжности, сколько в качестве включения передач.

Что характерно, новые выпуски Лады Приора не получили тросовую КПП, на этом автомобиле до сих пор устанавливается устаревшая ВАЗ 2180 с жёсткими тягами.

Особенности роботизированной КПП

Помимо обновленной механики, Лада Гранта с 2015 года, начиная с комплектации «люкс», может оснащаться роботизированной коробкой передач. Новая трансмиссия будет комплектоваться в вариациях «норма» и «люкс». По задумке инженеров это устройство должно полностью свести на нет негативное влияние человеческого фактора, при котором допускаются различные ошибки.

Гранта стала первым автомобилем семейства ВАЗ, получившим роботизированный вариант трансмиссии. В качестве основного производителя выступила японская компания Jatco, известная в своей сфере по разработке и выпуску роботизированных, автоматических КПП и вариаторов. На Гранту стали устанавливать проверенную годами 4-ступенчатую коробку. Не самая современная, но надёжная.

Особенности АКПП

Период адаптации робота и выпуск первых пилотных версий Гранты на автомате длился довольно долго. За это время симбиоз отечественных и японских разработок подвергался многочисленным калибровкам. Модернизация включала в себя около 30 доработок, причём в процессе принимали инженеры из Австрии. Только после этого АКПП пошла в серию.

Специалисты учли даже вопросы эргономичности: рука удобно ложится на рычаг переключения передач. Выбор соответствующих режимов имеет индикацию на селекторе, заданный режим также дублируется и на экране БК. Единственный недостаток, выявленный в процессе эксплуатации, заключается в ненадёжной фиксации рычага в выбранном режиме.

Коробка передач работает в нескольких режимах. Первая и вторая передача фиксированные. Есть кнопка overdrive, благодаря которой автомат не будет переключаться на четвертую скорость. Актуален этот режим при обгонах на трассе. Фиксированные первые две передачи используются для передвижения по бездорожью или в затяжных подъёмах в гору. В зимнее время коробка передач не будет включать повышенную 3-ю и 4-ю передачи до тех пор, пока масло не прогреется до 15 и до 60 градусов соответственно.

В отличие от механической КПП Лады Гранта, в автомате отсутствует маховик. Вместо него используется диск привода.

Особенности схемы автоматической трансмиссии привели к снижению клиренса автомобиля. Электронная начинка, управляющая устройством, находится позади, с левой стороны ниже фары. Многие полагают, что такое местоположение при ударе в ДТП приведёт к неуправляемости автомобиля. Но инженеры считают иначе. Автоматика будет надёжно контролировать работу. Судя по отзывам, система действительно функционирует без нареканий, и это не может не радовать.

Принципы работы

Прежняя коробка с модернизацией

Новая конструкция — это прежняя коробка передач со значительной модернизацией. Предыдущая конструкция нам известна своими недостатками: большие ходы рычага, затрудненное включение и низкий виброкомфорт.

Коробка передач с тросовым приводом не является новым типом. Устройство можно смело назвать обновленной версией прежней конструкции, которую сделали более удобной, усовершенствовав ее. Из этого следует, что водителю, привыкшему к прежней версии коробки, не будет нужно переучиваться. Для тросовых КПП, изменен диаметр сцепления, увеличенного с 200 до 215 мм. Стартер перенесли, установив его вдоль двигателя.

Два троса при взаимодействии с коробкой будут гасить на себе передающиеся колебания. Это сделает переключение более мягким, а также уменьшит ход ручки КПП. Тросовая конструкция позволяет переключениям быть четкими, а не жесткими. К тому, существенно сократился ход рычага переключения. Тросовый привод превосходит другие решения конструкций в плане сезонных изменений в погоде. В результате замены тягового на тросовый привод уменьшилось количество заливаемого масла на 30% благодаря переносу механизма выбора передач наверх из нижней части.

Сильный мороз способствует сгущению масла. Привычная коробка передач требует больших усилий для запуска двигателя. Но механизм троса устраняет эту проблему, поскольку механизм переключения не погружен в масло, так как находится сверху.

Использование тросового привода способствует значительному сокращению продольного движения – до 13 см, а поперечного – до 9 см. Конструкцию сделали надежной и максимально оптимизированной. Это тип коробки передач хорош для авто с двигателями большой мощности. Так как сцепление было увеличено, то и момент у него достаточно высок.

Коробка с модернизацией

Качество переключений и виброкомфорт машины

Коробка передач относится к сложным агрегатам. Как утверждают многие автолюбители, переключение скоростей — операция непростая. Со временем каждый водитель набирается опыта в управлении автомобилем. Но в период адаптации огромная нагрузка ложится на трансмиссию. Водители, которые не уверенны в себе, во время переключения передачи часто забывают нажать на педаль.

Конструкция коробки дает возможность в меньшей степени воздействовать на саму коробку из-за уменьшенного количества ходов. Ко всему, устранены возможности утечки масла. Производители автомобилей считают, что такой вариант коробки не повлияет на стоимость авто.

Отзывы об обновленной коробке передач подтверждают факт бесшумности при запуске двигателя и во время отпускания сцепления. Автолюбители говорят о легком включении и отсутствии вибрации. Многие пользователи сходятся на том, что теперь передачи приятно переключать. В отзывах некоторые автомобилисты указывают на то, что в движениях рычага почти ничего не изменилось, но зато он не болтается и тихо перещелкивает благодаря отсутствию люфтов в приводе.

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

У старой коробки он расположен внизу и купается в масляной ванне. После ночевки на морозе масло густело, оттого переключать передачи первые несколько километров было трудно. Кроме того, в нижней части коробки находились фиксаторы штоков и вилки заднего хода, выключатель фонарей заднего хода, сальник выбора передач — всё это потенциальные источники течи. Герметики и прочие материалы, конечно, помогали, но радикально проблему удалось решить только переносом механизма наверх.

Новый механизм — это отдельный модуль. Его можно установить в последнюю очередь и демонтировать при необходимости без разбора коробки. Это технологично не только в производстве, но и при ремонте. Уже на стадии концепции, разработанной вазовцами, в нем появилась селекторная решетка, четко повторяющая схему переключения передач и задающая ход рычага при выборе передач. В механизме предусмотрели блокировку от случайного включения заднего хода, который доступен только из «нейтрали».

Воплотив концепцию в металле и заставив правильно работать, узел отдали на доводку немецкой фирме «Шеффлер» (Scha¨ffler), издавна занимающейся инжинирингом и производством деталей двигателей, трансмиссий и шасси. Одно из самых любопытных изменений, предложенных иностранными специалистами, — так называемая трехмерная центральная пластина вместо нескольких возвратных пружин и блокировок. Ее пространственная форма рассчитана сложной компьютерной программой, а оборудование для изготовления требует высокой точности. Ведь по этой пластине гуляет шарик центрального фиксатора, именно она задает необходимые усилия при включении и выборе скоростей.

Характеристики механизма подбирали на оригинальном симуляционном стенде. Испытатель усаживается на сиденье и начинает перебирать передачи, автоматика же имитирует схему переключения, усилия и ходы рычага, реализованные на конкретном серийном автомобиле. Можно подгрузить и свой вариант настроек. Не нравится излишне тугой рычаг? Пара ударов по клавиатуре — и усилия снижены. Так, шаг за шагом, подобрали оптимальные настройки для «восемьдесят первой». Компьютер обработал данные и выдал параметры для построения точной математической модели, по которой изготовили те самые хитрые центральные пластины.

Выбор коробки передач

У всех типов коробок скоростей на Ладе есть свои преимущества и недостатки, но даже КПП Гранта отечественной сборки не доставляют автовладельцам очень больших проблем.

Если не брать во внимание небольшую шумность механической части трансмиссии, то можно сказать, что «робот» и «механика» вполне надежные, без ярко выраженных характерных «болезней». Для любителей неспешной езды и комфортного управления автомобилем лучше всего подойдет «автомат», здесь только единственный минус – повышенный расход бензина

Для любителей неспешной езды и комфортного управления автомобилем лучше всего подойдет «автомат», здесь только единственный минус – повышенный расход бензина.

Механическая КПП хотя и подвывает, но на ее ресурсе шум особо не отражается, при нормальной эксплуатации она может без проблем проходить около двухсот тысяч километров.

В роботизированной коробке временами сбоит электроника, и к специфике управления автомобиля с АМТ нужно привыкнуть.

С какой трансмиссией выбрать Ладу Гранту, личное дело каждого автомобилиста, здесь многое зависит от предпочтений самого водителя.

Всегда ли проблемы с работой КПП связаны с неотрегулированным сцеплением

Не всегда проблемы механической трансмиссии сигнализируют о сцеплении, которое нужно регулировать. Если кажется, что виновато сцепление, посмотрите список выше. Также рассмотрим другие проблемы с механической коробкой. Частыми неисправностями являются:

Шум КПП. На нейтрали такое случается при уменьшении или загрязнении масла в коробке, износе подшипников. На передаче проблема может быть в синхронизаторе, слизанных зубьях и убитых подшипниках. При переключении передач дело может быть как раз в неотрегулированном сцеплении, подшипниках, синхронизаторе, нарушении соосности картера сцепления и коленвала, а также в деформированных вилках сцепления и коробки.
Вибрации. Характерно для ДВС с нарушенным режимом работы на нейтрали либо при разрушении креплений (в том числе самовыкручивание болтов).
Вытекающее масло. Причина чаще всего в сальниках, уплотнительных прокладках, превышении уровня масла либо деформации самой трансмиссии.
Передача переключается с трудом или не переключается вовсе. Проблема тут тоже может быть в сцеплении, а также в других факторах – загрязнении, недостатке масла, износе муфт, пружин, шестерни.
Передача сама по себе выключается. Причин много – синхронизаторы, желобки, пружины, самопроизвольное откручивание болтов и другие.

Если вы подозреваете сцепление, тщательнее изучите проблему. Далеко не факт, что именно оно виновато.

Как долго проживет коробка передач, напрямую зависит от того, как вы эксплуатируете автомобиль. А от срока службы КПП зависит комфорт, безопасность и управляемость вашей машины.

Если не хотите производить ремонт КПП «Лада Гранта», выполняйте ряд несложных рекомендаций:

На МКПП одним из главных факторов эксплуатации является переключение передач с полностью выжатой педалью сцепления. Нельзя переключать передачи, когда оно не полностью выключено. Это приводит к ускоренному слизыванию зубьев шестерен. Передачу нужно выбирать соответствующую вашей скорости. Лучше всего передвигаться на четвертой передаче – она прямая и задействует минимум шестерен. Соответственно, их износ уменьшается. Диапазон скорости – 70-100 км/ч.
Зимой не стоит оставлять машину на длительное время на передаче. Это небезопасно и портит трансмиссию. После того, как вы запустите двигатель, даже если машина будет стоять на нейтрали, она может дернуться.
Влияет и смазка всех узлов. Периодически проверяйте корпус КПП на предмет подтеков масла. Обычно они появляются рядом с маслозаливной горловиной. Меняйте масло вовремя. Примерный срок замены 50-70 тысяч километров. Не смешивайте масла разных марок, поскольку из-за этого возможен повышенный износ всех трущихся частей.

Устройство и отличия КПП с тросовым приводом

В отличии от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

КПП ВАЗ-2181 с тросовым приводом

Для того чтобы понимать, как всё устроено, сравним стандартную КПП с маркировкой ВАЗ-2180 и новую ВАЗ-2181:

Для уменьшения вибрации издаваемые коробкой передач с тяговым приводом были установлены тросы от производителя Atsumitec.
Чтобы уменьшить усилие для переключения 1 и 2 передачи производитель установил многоконусные синхронизаторы.
Увеличился размер сцепления до 215 мм.
В связи с изменением трансмиссионной конструкции, стартер пришлось расположить вдоль мотора, а не КПП.
Для облегчения переключения передач пришлось уменьшить угол скоса зубьев синхронизатора со 125 градусов до 100.
Для устранения течи масла конструкторы перенесли механизм выбора передачи наверх. Но, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции.
Уменьшился объем заливаемого смазочного материала с 3,3 л до 2,2 л.
Установлена селекторная пластина, которая позволяет более четко переключать передачи.
Совершен переход с минерального масла на полусинтетическое.
Чтобы случайно не включить задний ход была разработана специальная блокировка.

Основные элементы и комплектующие, которые сходят в устройство новой КПП можно увидеть на рисунках ниже:

Схема коробки передач и расшифровка основных её элементов

ведущая шестерня главной передачи;
вторичный вал;
первичный вал;
вилка включения пятой передачи;
вилка включения третьей и четвертой передач;
выключатель фонарей заднего хода;
картер сцепления;
механизм переключения передач;
центральный фиксатор.

Устройство синхронизаторов коробки ВАЗ -2181

1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

Механизм выбора передач

1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

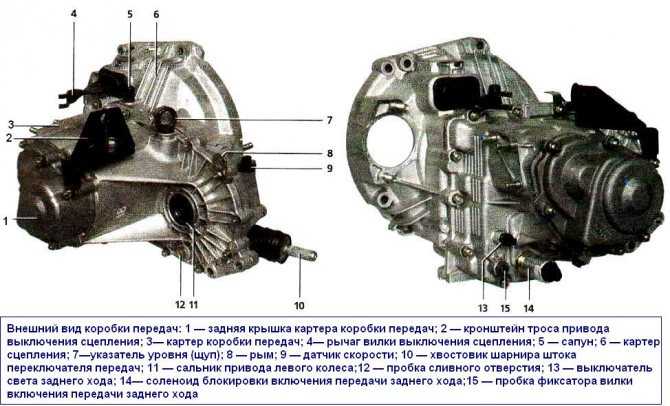

Полный вид КПП с тросовым приводом

Таким образом, завод-изготовитель решил улучшить и модернизировать коробку переключения передач, которая была не надежная и имела достаточно много проблем. За счет новой улучшенной системы была уменьшена вибрация по кузову и ручки КПП. Передачи включатся, начали более четко, и пропали огромные люфты.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Замена сцепления на Лада Гранта занимает от 3 до 8 часов. Замена сцепления Lada Granta делается только со снятием/установкой коробки передач. На некоторых моделях, для снятия коробки нужно снимать подрамник. Определить что именно менять: диск, корзину или выжимной подшипник, лучше всего после того, как коробка будет снята.

Решение о замене сцепления на Lada Granta нужно принимать после диагностики в автосервисе. Некоторые симптомы, могут быть похожи на неисправности коробки передач или механизм переключения передач. На роботизированных коробках (робот, изитроник и т.п.), после замены сцепления понадобиться делать адаптацию точки схватывания. Это можно сделать на наших станциях.

Стоимость замены сцепления на Лада Гранта :

Варианты замены	Стоимость
Замена сцепления Лада Гранта , МКПП, бензин	от 4500 руб.
Замена сцепления Лада Гранта , МКПП, дизель	от 5000 руб.
Замена сцепления Лада Гранта , DSG, робот	от 8000 руб.
Адаптация сцепления Лада Гранта	от 2500 руб.
Снятие / установка подрамника Лада Гранта	от 3000 руб.

Если вы заметили что сцепление начинает вести себя не так как раньше, мы рекомендуем сразу же обратится в автосервис для диагностики. Если запустить этот момент, то впоследствии, кроме замены сцепления на Лада Гранта , придется производить и замену маховика. А стоимость маховика в несколько раз превышает стоимость комплекта сцепления.

При замене сцепления, мы рекомендуем также произвести замену заднего сальника коленвала и замену сальников полуосей

При замене сцепления, хороший мастер всегда обратит внимание также и на состояние сальника штока выбора передач. Стоимость сальников минимальная и лучше сделать все сразу, не переплачивая за туже работу в будущем

Стоимость замены сцепления Лада Гранта зависит от необходимости снятия подрамника и снятия коробки. Бывает, что люди самостоятельно пытаются заменить сцепление, у них ничего не выходят и они привозят полуразобранный автомобиль к нам.

Также, после замены сцепления, мы рекомендуем сменить масло в КПП.

Основные признаки неисправного сцепления:

— повышенный шум при включении и выключении сцепления; — неполное включение сцепления (сцепление «буксует»); — неполное выключение сцепления (сцепление «ведет»); — рывки при работе сцепления.

Недостатки, поломки и проблемы ВАЗ 2181

Хваленые на презентации многоконусные синхронизаторы очень быстро изнашиваются, тогда возникает характерный для Лады хруст при переходе с первой на вторую скорость.

Некоторые передачи, и особенно вторая, могут в какой-то момент неожиданно пропасть. Виной тому выработка на шестернях или очередной брак, допущенный при изготовлении.

Течи масла с изменением конструкции картера не ушли. Добавляют проблем владельцы, которые борются с воем мкпп путем повышения давления трансмиссионной жидкости.

Дребезжание рычага на третьей передаче появляется по вине износа троса управления. А вибрации во время интенсивного разгона являются фирменным недостатком этой кпп.

Невысокое качество изготовление ряда деталей часто приводило к выходу из строя всего узла еще на малых пробегах и официальные дилеры попросту меняли коробки по гарантии целиком. Однако в защиту популярного отечественного производителя мы можем ответственно заявить, что качество выпускаемой продукции ВАЗа постепенно растет и жалоб становится все меньше.

Проблемы АКПП

Устройство «автомата» больших трудностей в процессе езды не вызывает. Если трансмиссии не требуется провести текущий ремонт, то в основном проблемы в устройстве появляются по вине водителя:

при частой пробуксовке быстро сгорают фрикционы;
прокладки и сальники протекают после перегрева;
при наезде на всевозможные препятствия может пробиться кожух АКПП, и тогда уже точно требуется ремонт.

У автолюбителей возникает больше претензий к эксплуатационным характеристикам «автомата» — большое потребление топлива, медленный разгон машины, ощущаются подергивания во время переключения передач при быстрой езде.

Схемы и устройство МКПП 2181

Основные элементы коробки передач ВАЗ-2181:

1 – ведущая шестерня главной передачи; 2 – вторичный вал; 3 – первичный вал; 4 – вилка включения пятой передачи; 5 – вилка включения третьей и четвертой передач; 6 – выключатель фонарей заднего хода; 7 – картер сцепления; 8 – механизм переключения передач; 9 – центральный фиксатор.

Устройство синхронизаторов коробок ВАЗ-2110 (А) и -2181 (Б):

Механизм выбора передач:

Уникальность конструкции тросовой коробки Гранты

Замена тяг с кулисами была вызвана необходимостью уменьшения колебаний. Первоначально разработчики рассматривали гидравлическую систему, которая устанавливается на многие заграничные марки авто.

Но в отличие от дорогой новинки, качественная тросовая коробка передач Лада Гранта станет доступна каждому покупателю.

Конечная стоимость транспорта за счет внесенных обновлений будет увеличена приблизительно на 5 тысяч рублей. Получаемое качество, надежность и комфорт за такую низкую стоимость — приемлемое и выгодно решение.

Понравится покупателям коробка передач Лада Гранта тросовая и тем, что новые вилки переключения стали более прочными. Ранее устанавливались стальные детали с бронзовым напылением от износа. Защитный слой со временем просто истирался и в результате ухудшал состав масла из-за попадающей в него пыли.

Новые вилки имеют незначительный вес и высокую прочность, поскольку изготовлены из алюминиевого сплава. Дополнительно они защищаются специальными пластиковыми накладками, способствующими снижению износа.

Устаревшие блокировки и пружины в механизме переключения также были заменены. Их место заняла пластина, которая является одним из определяющих элементов для быстрой смены передач.

По пластине перемещается фиксатор, передающий вносимые владельцем изменения по скоростному режиму. А оригинальная конструкция фиксатора, которым «обзавелась» коробка передач тросовая Лада Гранта, снижает механические трения при считывании (за счет отсутствия подшипников). Поэтому работа переключателя доведена до оптимального состояния.

Используемый тросовый привод КПП Лада Гранта становится гарантом качественного и удобного управления без каких-либо помех. Все колебания и вибрации снижены до минимума и поэтому водитель не будет ощущать дискомфорта при переключении передач.

Возможно, в будущем специалисты установят на Гранту и гидравлическую систему переключения. Но пока тросовый тип является более привлекательным ввиду отличного соотношения ценовой категории и получаемых возможностей.

Разработка новой КПП позволила учесть появлявшиеся проблемы механики и полностью избавиться от них. Редукторная часть (исключая синхронизаторы) практически не изменилась, именно поэтому цена обновления вышла минимальной и доступной для каждого покупателя.

При этом новая тросовая коробка передач Гранта проста не только в эксплуатации, но и в ремонте. Отдельно извлекающийся механизм управления, новое трансмиссионное масло и его редкая замена (каждые 200 тыс. км или раз в 5 лет) позволят без труда проводить недорогое и качественное обслуживание.

Лада Гранта — это бюджетный автомобиль, немного упрощенный и доступный широкому кругу автолюбителей. Гранте от Калины достался силовой каркас, некоторые механические агрегаты, модифицированная подвеска и механическая коробка передач. Стандартная комплектация автомобиля включала немного модифицированную коробку Калины. Хоть ее и переделали, однако проблемы, о которых водители не раз говорили, остались.

Это лишнее сопротивление при включении той или иной передачи и большой ход рычага. Автолюбители жаловались, что для того чтобы включить пятую передачу на КПП Лада Гранта «стандарт», необходимо протянуть руку и приложить усилие. Также автовладельцы жаловались на вибрации при работе.

Инженеры выслушали все жалобы и с осени 2011 года производитель заменил в автомобиле на модифицированную версию трансмиссии с тросовым механизмом переключения. С 15 октября 2012 года все модели Гранта, которые сходят с конвейера, кроме «стандарта», комплектуются этой коробкой.
