Тросиковая коробка на лада гранта: что нужно знать

Что получили?

Конструкцию коробки передач удалось не только оптимизировать и сделать более надежной, но и практически полностью устранить неприятные вибрации на рычаге и кузове автомобиля. Люфты стали меньше, а переключения четче. Стоит отметить, что использование модернизированной коробки передач на Лада Гранта и Лада Калина 2 повлекло за собой увеличение стоимости этих автомобилей в среднем на 5000 рублей. Кстати, тросовая коробка не устанавливается на Лада Приора, на этом автомобиле используется МКПП-2180 с жесткими тягами.

Напомним, по отзывам первые экземпляры доработанной коробки передач были не совсем удачные. Владельцы заметили уменьшение вибраций, но столкнулись с новой проблемой, коробка стала выть. После этого АвтоВАЗ внес изменения в конструкцию, но осадок остался..

Одним из популярных отечественных автомобилей является Лада Калина. Второе поколение стало доступно с 2013 года. Автомобиль улучшил свои технические качества. Также, улучшился экстерьер.

На машине может встречаться двигатель с объемом 1.6 литра и мощностью 106 лошадиных сил. Лада Калина ВАЗ 1118 оснащается электроусилителем руля. Также, на 2-ом поколении может присутствовать тросовая коробка передач. Ее особенность в том, что она минимизирует возникновение вибраций, которые приходятся на кузов.

Характерные проблемы робота-коробки

Этот тип КПП производится на базе трансмиссии 2180, поэтому при эксплуатации авто не слышен сильный гул, как у МКПП 2181. Однако при движении на первой и второй передачах могут ощущаться небольшие подвывания, хотя после обкатки новой машины со временем шум пропадает.

Трансмиссия «Лады-Гранты» может повести себя ненормально — при езде на первой передаче и грубом нажатии на педаль акселератора вторая скорость переключается через раз. При этом происходит «проскок».

Основной изъян роботизированной КПП — рывки и толчки при переключении скоростей при быстром передвижении. При спокойной езде это неприятное явление не встречается. В такой ситуации водитель может воспользоваться ручным режимом, и тогда робот-коробка практически превращается в «механику».

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Когда может понадобиться замена тросика переключения скоростей

Как только начинаются сбои в работе заднего переключателя, первым делом нужно проверить состояния троса для скоростного переключения. Именно он чаще всего становится причиной:

  • заедания переключения;
  • или некорректности переключения.

Почему трос выходит из строя? Главными «врагами» его являются вода и грязь. Проехались в дождь и слякоть? Не промыли не просушили велик? Готовьтесь к проблемам с переключением скоростей. Тросик начнет сбоить. На первых порах после покупки транспортного средства эту деталь еще защищает заводская смазка, потом можно какое-то время продержаться на смазках аэрозольных. Но дальше все равно тросик придется менять.

Но процесс замены, как уже было сказано, несложен и занимает всего несколько минут. Главное, все делать правильно и последовательно, руководствуясь пошаговой инструкцией.

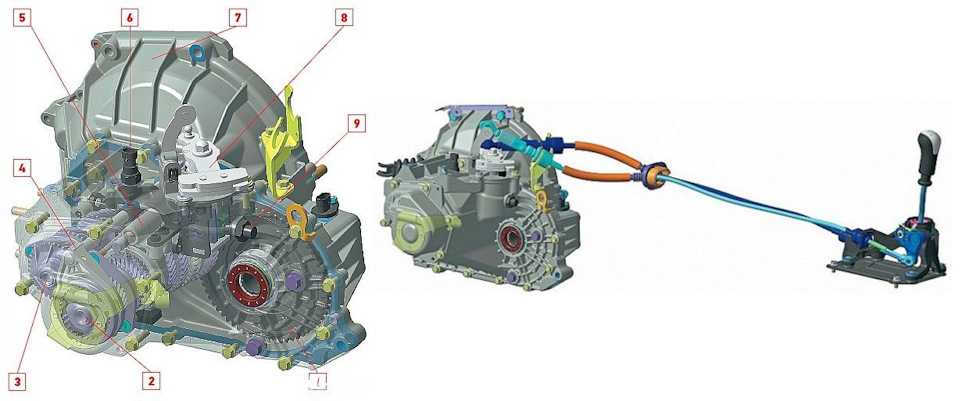

Тросовый привод коробки Лада Гранта

Привод тягами долгое время оставался самым простым и дешевым вариантом для переключения передач. Но большинство производителей на данный момент отказались от этого варианта в пользу конструкций с несколькими тягами и сложными кулисами или в пользу тросового привода.

АВТОВАЗ давно хотел использовать последний вариант на своих автомобилях, но мешала высокая цена данной конструкции в прошлом и низкое расположение механизма переключения. Теперь эти проблемы решены и Гранта получила тросовый привод МКПП

Использование тросового привода на коробке Лады Гранты позволило убрать неприятные вибрации на рычаге КПП, сделать переключения более четкими и уменьшить люфт самого рычага.

В приводе сцепления планировали отказаться от троса в пользу гидравлики, но сделать это не удалось по экономическим соображения. Отметим, что использование гидравлического привода в данном случае позволило бы сделать педаль сцепления более понятной и логичной в работе. Компоновка подкапотного пространства также бы выиграла за счет такого решения, так как прокладывать гидравлику проще.

Алюминиевые вилки включения передач от компании Шеффлер теперь имеют специальные противоизносные башмаки из пластика. Раньше использовались стальные вилки со специальным бронзирующим слоем, который постепенно стирался и засорял масло порошком из металла.

Механизм выбора передач:

1 – рычаги выбора ступени;

2 – штифт селекторной решетки;

3 – селекторная решетка;

4 – механизм блокировки заднего хода;

5 – центральная трехмерная пластина.

Устройство сцепления Лада “Гранта”

Основные элементы сцепления:

  • маховик;
  • корзина с ведущим диском;
  • ведомый диск;
  • вилка с рычагом;
  • трос в оболочке.

Крутящий момент с коленвала передается на маховик, к которому корзина с ведущим диском прижимает ведомый диск. Последний, в свою очередь, передает момент вращения на вал КПП. При нажатии на педаль сцепление трос сцепления Лада “Гранта” натягивается, заставляя вилку сцепления нажать на лепестки корзины. Ведомый диск перестает прижиматься к маховику и механическая связь между коленвалом и КПП разрывается.

Особенность сцепления Лады “Гранта” — механизм саморегулировки, благодаря которому во время эксплуатации автомобиля нет необходимости подстраивать длину троса сцепления. Однако после замены деталей регулировка троса сцепления “Гранта” необходима.

Устройство и отличия КПП с тросовым приводом

В отличии от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

КПП ВАЗ-2181 с тросовым приводом

Для того чтобы понимать, как всё устроено, сравним стандартную КПП с маркировкой ВАЗ-2180 и новую ВАЗ-2181:

  • Для уменьшения вибрации издаваемые коробкой передач с тяговым приводом были установлены тросы от производителя Atsumitec.
  • Чтобы уменьшить усилие для переключения 1 и 2 передачи производитель установил многоконусные синхронизаторы.
  • Увеличился размер сцепления до 215 мм.
  • В связи с изменением трансмиссионной конструкции, стартер пришлось расположить вдоль мотора, а не КПП.
  • Для облегчения переключения передач пришлось уменьшить угол скоса зубьев синхронизатора со 125 градусов до 100.
  • Для устранения течи масла конструкторы перенесли механизм выбора передачи наверх. Но, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции.
  • Уменьшился объем заливаемого смазочного материала с 3,3 л до 2,2 л.
  • Установлена селекторная пластина, которая позволяет более четко переключать передачи.
  • Совершен переход с минерального масла на полусинтетическое.
  • Чтобы случайно не включить задний ход была разработана специальная блокировка.

Лада Гранта: коробка передач «механика»

Итак, если речь заходит о модели ВАЗ Лада Гранта, коробка передач механическая или МКПП является самым востребованным типом агрегата на данном авто. Причина очевидна, так как «механика» является самой доступной, надежной и одновременно простой трансмиссией, причем как в обслуживании, так и в ремонте.

Примечательно то, что выпуск Lada Granta налажен с 2011 г, причем первые версии были укомплектованы механической 5-и ступенчатой КПП ВАЗ-2180. Позже модель стали оснащать автоматом АКПП, а уже позднее и роботом РКПП.

Что касается механики, тросовая механическая коробка Лада Гранта 2181 стала ставиться на машину с 2012 г, однако позже эту КПП модернизировали, так как быстро проявился ряд определенных недостатков в процессе активной эксплуатации.

Так или иначе, но в основе механики МКПП Лада Гранта лежит все та же хорошо известная 5-и ступенчатая коробка, которая ставилась еще на ВАЗ 2108.Первые версии Гранты получили коробку передач 2180. Такая КПП получила шток переключения, механизм выбора передачи находился в нижней части внутри корпуса агрегата.

Эта же коробка устанавливалась и на Лада Калина первых поколений. В дальнейшем ВАЗ представил доработанную коробку с индексом 2181 и 2190. При ближайшем рассмотрении, коробка передач Лада Гранта, устройство и ряд особенностей заметно изменились по сравнению с предшествующей начальной версией.

Прежде всего, коробка стала тросовой (шток переключения передач был заменен на тросы, а механизм выбора передач оказался вверху и был вынесен отдельно, то есть за пределы корпуса). Также первая и вторая скорость были оснащены многоконусным синхронизатором, изменениям подвергся и  картер сцепления.

Еще следует отметить, что объем масла в КПП Гранта сократился практически на треть (с 3.3 литра до 2.2). Использование тросов в конструкции вместо штока позволило заметно понизить уровень вибраций на кузове, добиться более высокой скорости и повышенной четкости переключений.

Водителю теперь не нужно долго искать передачу перед включением, коробка стала работать более слаженно. Казалось бы, агрегат современный и доработанный, однако на деле сразу проявилась серьезная проблема. При езде коробка ВАЗ 2181 начинала выть и шуметь.

Проблема носила массовый характер, так что АвтоВАЗ был вынужден провести модернизацию, улучшить технологию обработки валов и шестерен. В результате в 2014 году Гранта получила обновленную версию МКПП.

Вой и шумы КПП при езде были сведены к минимуму, однако полностью избавиться от характерных недостатков не удалось. Например, вторая передача может включаться, издавая характерный треск и хруст, переключения могут быть не такими четкими, как должны быть при наличии тросового привода.

Также некоторые автолюбители отмечают, что механика продолжила подвывать на второй и третьей передаче, при активном разгоне отмечена усиленная вибрация, рычаг КПП может дребезжать на 3-й скорости и т.д.

Подробная схема ВАЗ Гранта (приборная доска)

Автомобиль в стандартной комплектации поставляется на рынок с 32 контактным щитком приборов. Стандартная распиновка щитка Гранта имеет всего 26 задействованных выводов. Остаточные разъемы предусмотрены для возможности довески оборудования или пользовательской доработки:

  • 1 – на датчик низкого давления масла в картере двигателя;
  • 2 – на выключатель индикации ручника;
  • 3 – предназначен для служебных нужд при диагностики панели приборов;
  • 4 – на выключатели внешних осветителей;
  • 5/6 – аналогично для правого и левого поворотников соответственно;
  • 7/8 – CAN L/H;
  • 9 – индикация положения ремней безопасности;
  • 10 – контакт кнопки Перезагрузка подрулевого рычага;
  • 11 – отклик сенсора бачка тормозной жидкости;
  • 12/13 – на головную оптику, положение дальний/ближний свет;
  • 14/15 – выводы противотуманок перед/зад соответственно;
  • 16/18 – прием сигнала антенны иммобилайзера;
  • 17 – провод массы приборной доски;
  • 19/21 – на клемму №30/15;
  • 20 – на привод электроусилителя рулевого блока;
  • 22 – на датчики закрытия дверей;
  • 23/24 – кнопки МК для переднего и заднего хода соответственно;
  • 25 – на термометр окружающей среды;
  • 26 – индикация поплавка бензобака.

111Fisher › Blog › Интересная статья по Особенностям устройства МКПП 2180-2181 !

Особенности устройства МКПП 2180-2181.

Особенности устройства МКПП 2180-2181.Тяговый привод управления коробкой передач.Разработка конструкции коробки передач (КП) для первых переднеприводных автомобилей LADA велась в конце 70-х – начале 80-х годов. В то время ведущие производители массовых автомобилей (FIAT, VOLKSWAGEN, HONDA, FORD) применяли схему КП с нижним расположением механизма выбора передач (МВП), единым штоком для выбора-включения передач. Привод переключения – простой и дешёвый, с одной рабочей тягой, или с рабочей и реактивной тягами.Подобная конструкция применяется на всех автомобилях LADA семейств “Samara”, 2110, “Кalina”, “Priora” до настоящего времени. Проводившиеся изменения по способу блокировки линии выбора заднего хода, конструкции шарниров, оптимизации жесткостных характеристик опоры рычага переключения позволили улучшить ситуацию, но не обеспечивают выполнение современных требований.

Очень много точек, постоянно находящихся ниже уровня масла (сальник штока выбора, фиксаторы штоков, фиксатор и датчик заднего хода), что приводит к течевым дефектам в этих местах.Решение вышеизложенных проблем без серьёзного изменения конструкции практически невозможно.Конфликт геометрического расположения тягового привода управления КП с подрамником передней подвески и рулевым механизмом автомобилей «В» класса.

В связи с применением в конструкции перспективных автомобилей подрамника с нижним расположением рулевого механизма, установка серийно выпускаемых коробок передач становится невозможной из-за конфликта реактивной и рабочей тяг ПУ с подрамником и очень малыми статическими зазорами с рулевым механизмом.Для решения проблемы необходим перенос МВП наверх.

Сцепление Ø 200…215 ммВерхнее расположение механизма выбора передачРычаги под тросовый привод управления коробкой передачМногоконусный синхронизатор 1-й и 2-й передачМеханизм выбора передач.

Механизм выбора передач имеет модульную конструкцию и может устанавливаться на КП в последнюю очередь, а также, при необходимости, демонтироваться без разборки КП.В конструкции механизма выбора передач предусмотрена селекторная пластина, обеспечивающая чёткую схему переключения передач, а также механизм блокировки, препятствующий ошибочному включению передачи заднего хода при выключении 5-ой передачи. Одновременно изменена схема переключения передач.

Вышеизложенное позволяет:•обеспечить более чёткую и оптимальную по размерам схему переключения передач;•исключить контакт рычага переключения с подушками сидений благодаря более чёткой схеме и исключению одного хода выбора передач;•исключить необходимость специальной блокировки линии выбора заднего хода в приводе управления утапливанием рычага (2110) или поднятием гильзы (1118).

При применении сцепления 215 мм со значительно большим моментом инерции, чем для сцепления 200 мм, для 1 и 2 передач необходимо применение многоконусных синхронизаторов; применение одноконусного синхронизатора за счёт увеличения диаметра конуса невозможно из-за ограничения по имеющемуся пространству(ДА ЭТО ЖЕ вроде как АБСОЛЮТНАЯ БРЕХНЯ! Поправьте меня кто сталкивался…www.drive2.ru/l/814787/Бортжурнал › 21810-1701302-00 сломалось… КПП, блокирующее кольцо синхронизатора 2ой передачи…).

(из рассылки ОАО «АВТОВАЗ»)

От себя добавим, что Модернизированная механическая коробка передач уже устанавливается на автомобили Lada Granta (кроме версии «стандарт») и Lada Kalina первого поколения (в дальнейшем новая МКП будет устанавливаться и на Lada Kalina второго поколения).

Эксплуатационные и конструктивные особенности

В числе главных нововведений такой разработки как КПП с тросовым приводом, можно отметить снижение объема масла, используемого в коробке. Раньше производитель предполагал применение минеральной жидкости в объеме 3 литра, а теперь агрегату требуется полусинтетика с уменьшенным до 2,2 литра количеством.

Многих владельцев Лада Гранта беспокоит возникший вопрос, к какому типу масла склоняться во время замены в прогрессивной коробке для обеспечения ее нормального функционала? Производителем неустанно рекомендуется применять жидкости, обладающие параметром вязкости «75W-85» согласно спецификации «GL-4».

Отличительным моментом новой КПП с тросовым приводом от своего предка («ВАЗ-2108») является модернизированная схема переключения. Это подтверждает факт размещения пятой скорости не слева от первой ступени, а напротив 5-й передачи. Данная конструкция успела обзавестись нешуточной популярностью в среде владельцев «Грант». Она также позволяет нивелировать момент случайного включения передачи заднего хода при движении вперед.

Также в когорту преимуществ новой трансмиссии Лада Гранта можно причислить таковые моменты:

  • способность к функционированию при сильном морозе (до минус 42 град.) с обеспечением свободных манипуляций рычагом;
  • доступность процедуры снятия узла переключения без полного демонтажа трансмиссионного агрегата;
  • быстрые переключения ступеней с минимумом усилий;
  • повышенная надежность и защита шестерен 1-й и 2-й передач ввиду применения конусных синхронизаторов;
  • факт покрытия промежуточных сегментов синхронизаторов специальным составом, позволившим улучшить качественные показатели работы агрегата.

Применение комплекса улучшений позволили новой тросовой коробке избавиться от некоторых ранее актуальных проблем и обзавестись возможностью стабильно функционировать в любых условиях и режимах.

Надежность и завидный функционал коробки был обеспечен в результате применения конструкторами прогрессивного подхода к построению узла, базирующегося на компьютерном моделировании. Корректно были определены максимумы нагрузок, проявляющихся на уязвимые компоненты агрегата, что позволило усовершенствовать их конструктив и наделить достаточной прочностью.

32000 руб.

Новая механическая коробка переключения передая с тросовым приводом для а/м семейства ВАЗ 2190/LADA Granta

Тросовый привод значительно мягче жесткого шестеренчатого и способен:

  • Обеспечить более четкую и оптимальную по размерам схему переключения передач;
  • Исключить контакт рычага переключения с подушками сидений благодаря более четкой схеме и исключениюодного хода выбора передач;
  • Исключить необходимость специальной блокировки линии выбора заднего хода в приводе управления утапливанием ручага (2110) или поднятием гильзы (1118).

Уровень вибрации и колебаний при переменных нагрузках рукояти рычага переключения передач КПП 2181 с тросовым приводом отсутствует практически полностью, субъективно не ощутим, соответствует лучшим мировым аналогам и ниже существующего уровня автомобилей LADA KALINA и LADA PRIORA:

  • На оборотах холостого хода в 2,5-3 раза;
  • При движении в 8-10 раз.

Всем доброго дня!Продолжаю раскрывать карты =)

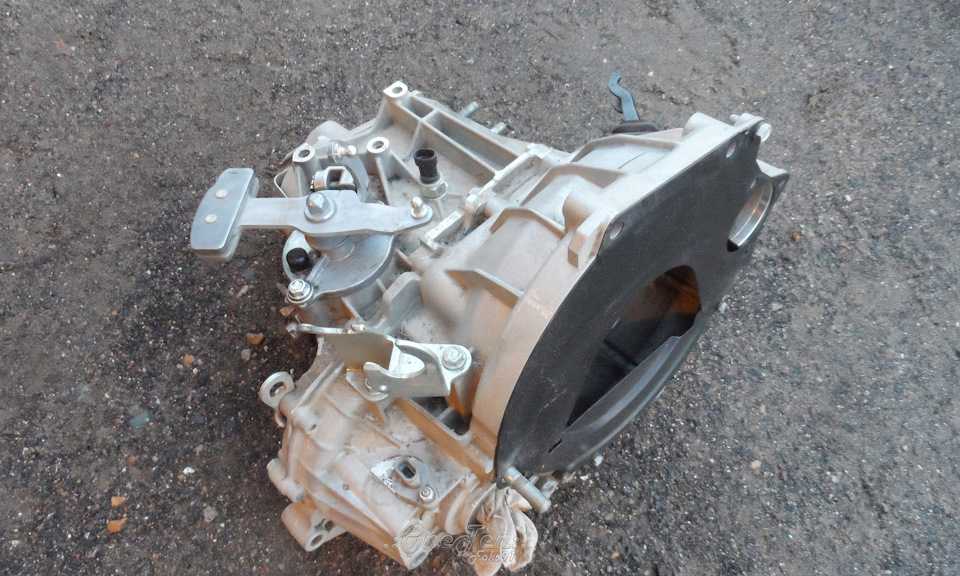

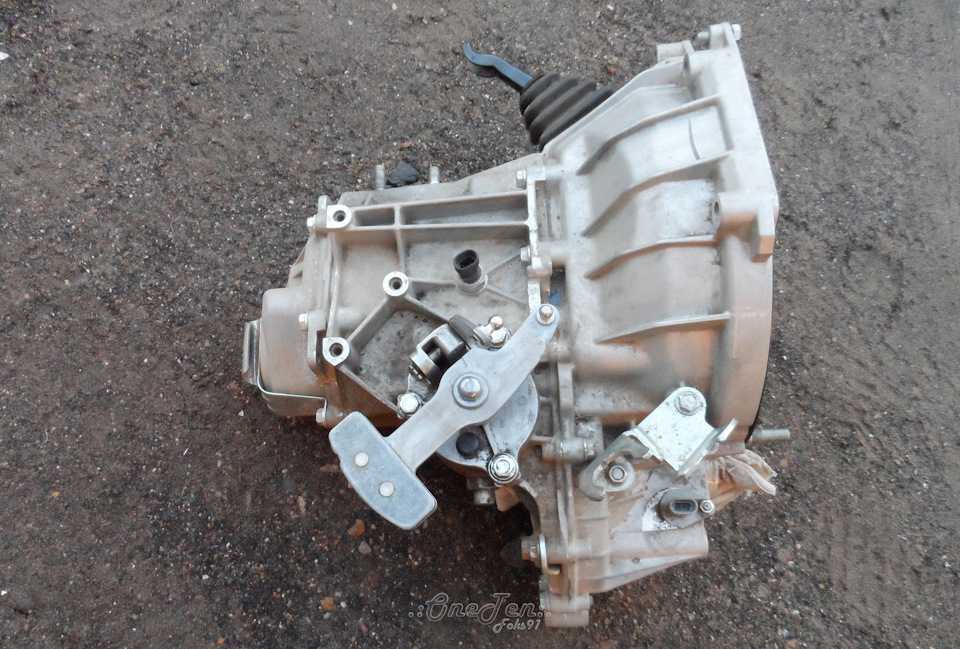

Сегодня на повестке дня серийная механическая коробка передач нового образца с тросовым приводом выбора передач.Такого плана коробками сейчас оснащаются следующие модели: Лада Калина 2, Гранта и Приора FL.

Мой вариант почти из самых первых, после модификации немного видоизменялись. Свою приобрел на первой волне интереса к этому нововведению АвтоВаза. Деталь б.у и с пробегом 15 000 км. Куплена еще в мае 2015 г! с Гранты Лифтбек 2014 года выпуска. С Приор тогда еще не было предложений.Артикула на корпусе КПП не нашел, а по каталогу получается 21810-1700014-00 (2181-1700014, кратко 2181).

Технические характеристики:Тип: механическая 5-ти ступенчатая (МКПП). Передаточные числа I — 3.636, II -1.95, III — 1.357, IV — 0.941, V — 0.784, задний ход -3.53, главная пара 3.7, синхронизаторы многоконусные. Уровень шума не превышает 78 дб. Габаритные размеры: 47х60х35 см. Вес: 33.00 кг.

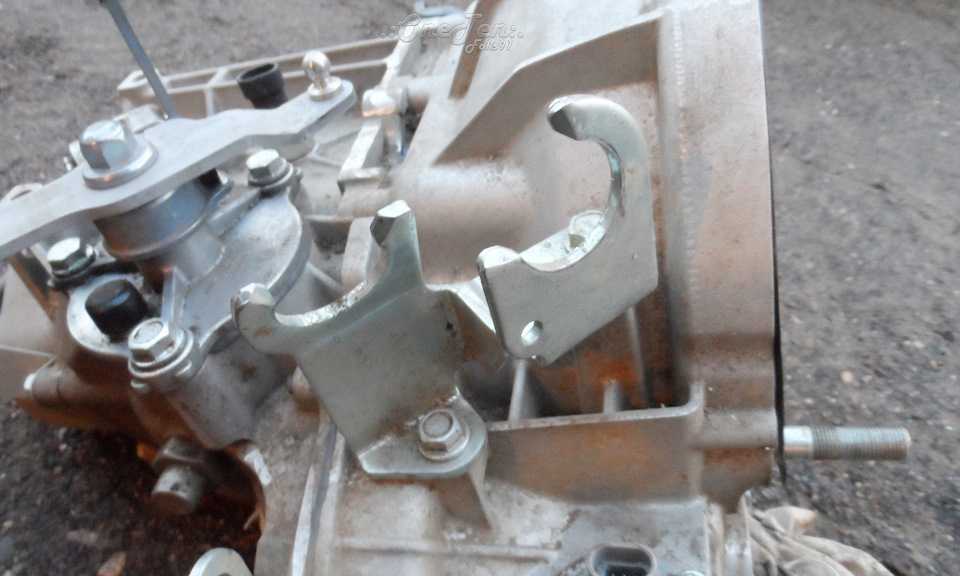

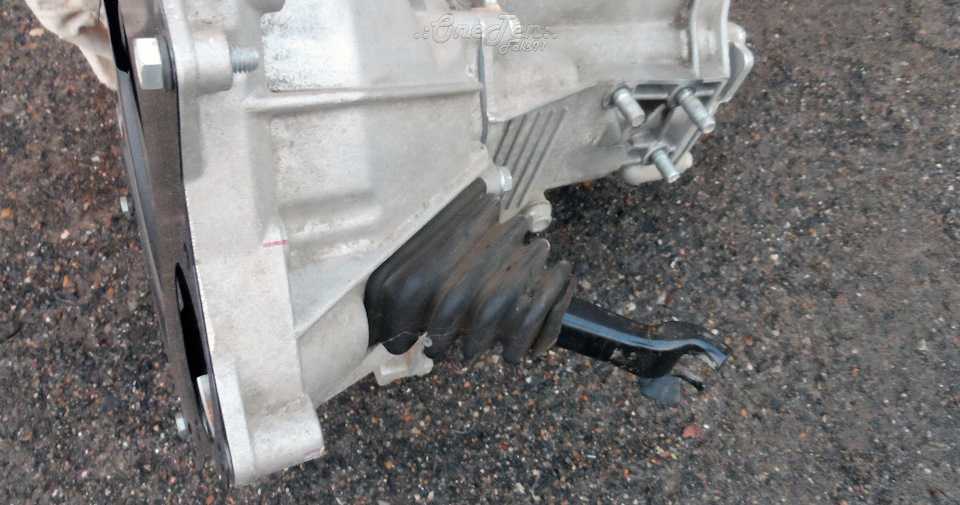

Внешние конструктивные особенности.21810-1601200-01 Вилка выключения сцепления ВАЗ-2170, 2190, 2192-94 и 21810-1601211-00 Пыльник вилки сцепления.

Вилка видоизменена под новый выжимной подшипник 21810-… Для неё в корпусе есть специальная шаровая опора.

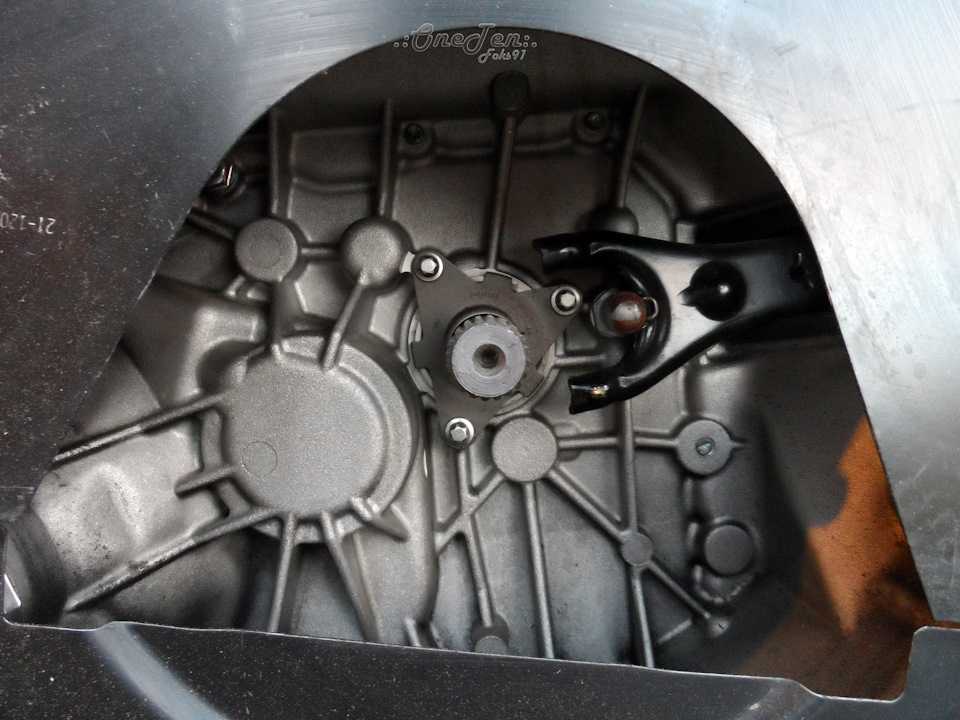

Также в центре прикручена направляющая втулка выжимного подшипника 21810-1601190-00.

Далее привычный нам датчик скорости 2170-3843010

Кронштейн крепления троса переключения передач 21901-1703243-00 .

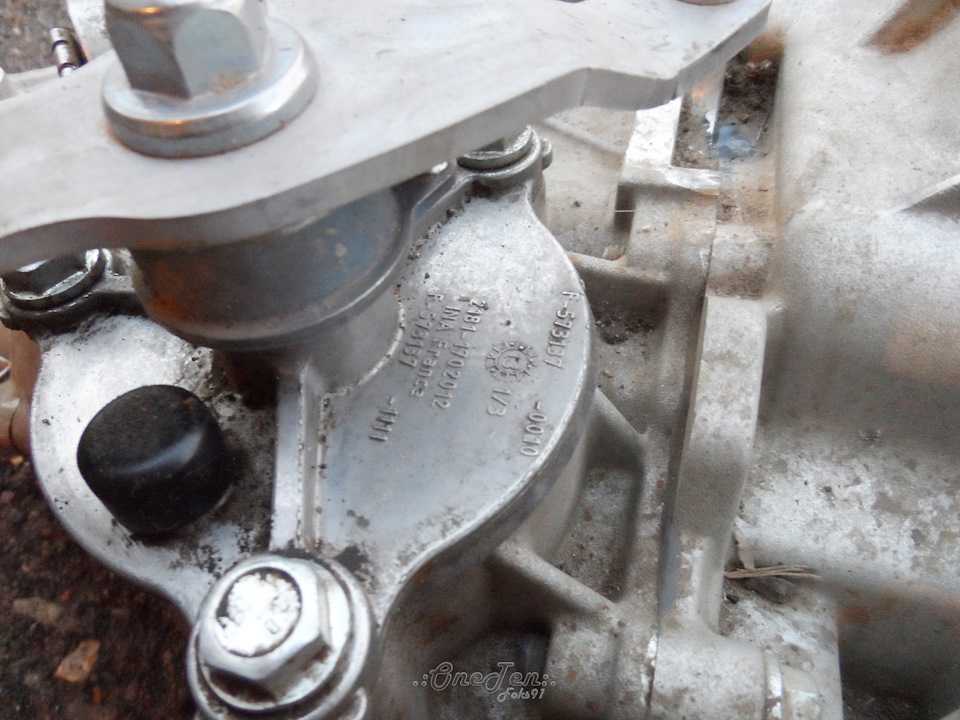

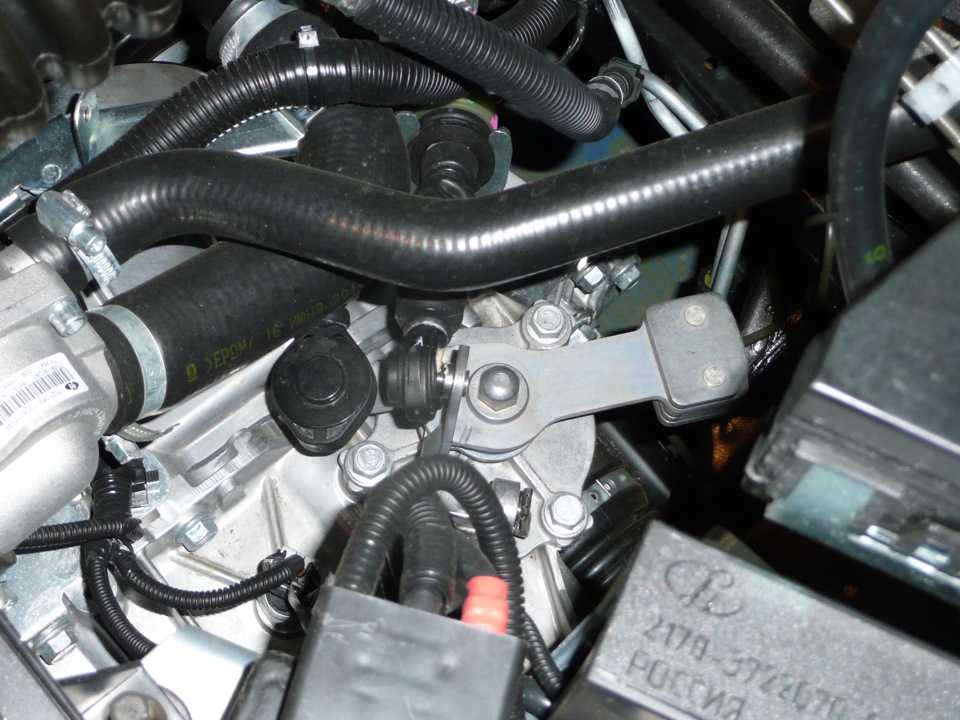

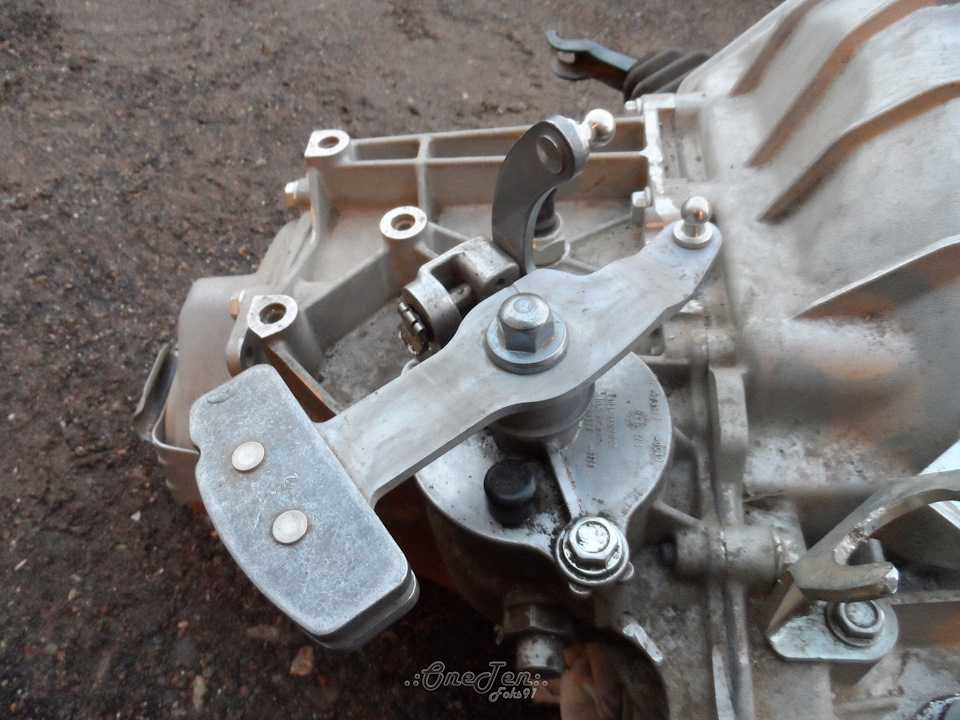

И, наконец, механизм переключения передач — то ради чего все эти изменения!

Производитель INA France 2181-1702012

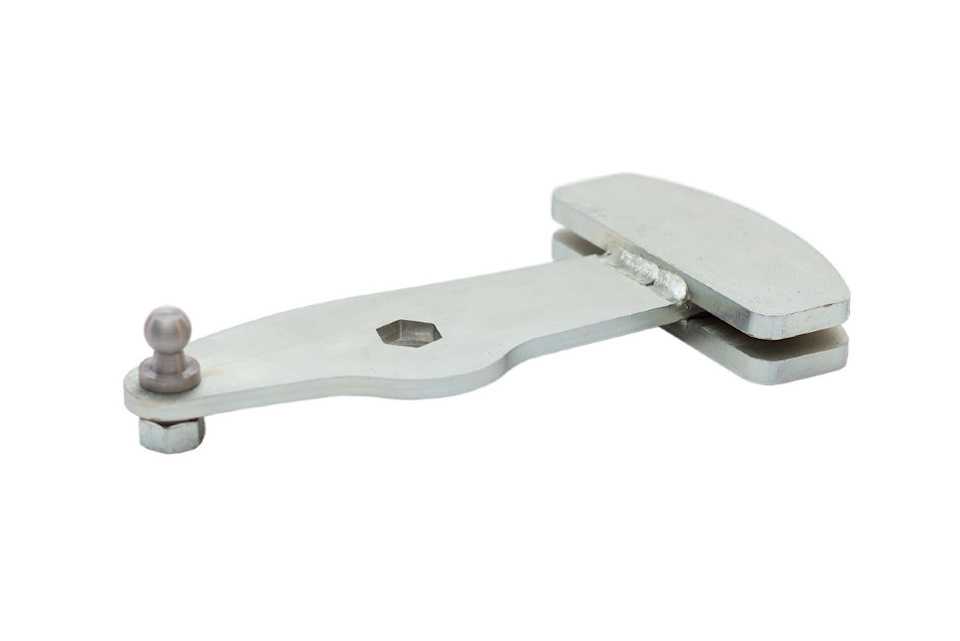

Кулису придется переделать, необходима такой формы:

Если оставить от гратны — маятник упрется в кузов в районе опоры и акб. Доработка еще предстоит. Отдельно можно купить только короткоходную кулису, но она будет тоже широкая.

Внутренний конструктив. Тут ситуация посложнее. Если я ошибусь в теории, то тогда поправьте меня. Инфу сверял по каталогам. По внутренностям новые коробки можно поделить на две группы:1) КПП 21810 (мой вариант) и КПП 21816. Разница в мятнике. На 21816 уже стоит более компактный противовес. Одинаковые корпуса (картеры).2) КПП 21806 и роботизированная КПП 21826. У робота отличия в механизмах приводов. Одинаковые корпуса (картеры).На схемах только основные детали, стопорные кольца и т.п мелочевка будет опущена из описания.

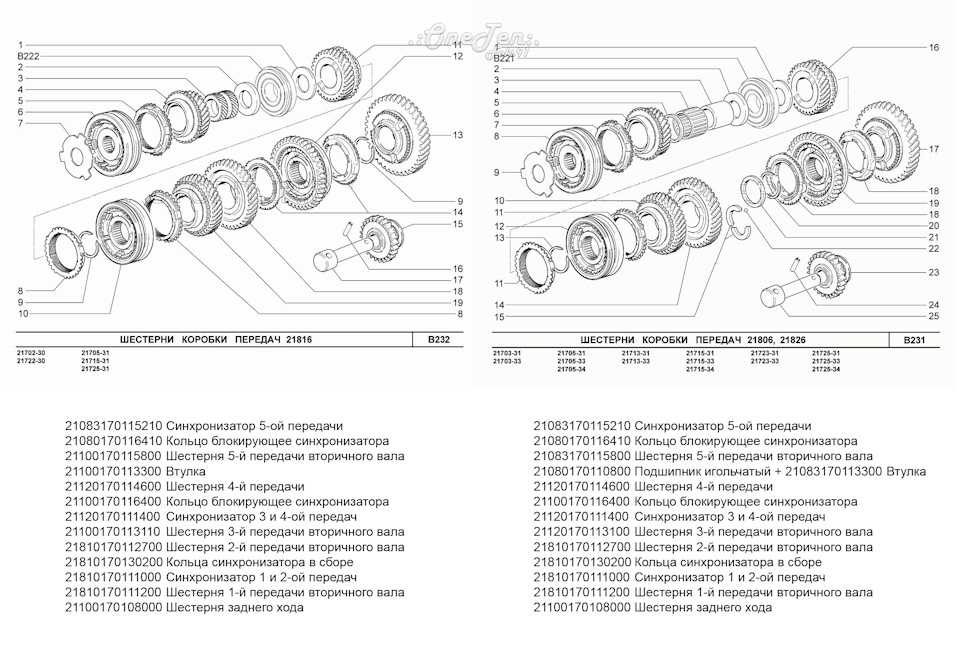

Валы коробки передач.

На 21810 и 21816 установлен первичный вал 21100-1701030-00 и вторичный вал 21100-1701105-00.У 21806 и 21826 установлен первичный вал 21100-1701030-00 и вторичный вал 21120-1701105-30. Такая разница в валах тянет за собой различия в пакете наборных элементов вала.Шестерни коробки передач.

Механизм выбора и переключения передач.

Явное отличие — это разница в вилке включения заднего хода, которая мне ни о чем не говорит. Форма разная, но потребительские качества не сравнить.В остальном, по-моему, сходятся.Синхронизаторы одинаковые во всех 4ёх озвученных модификациях (Многоконусные 1-2 передачи, 3-4-5 обычные цельнометаллические).

Итог:Если все верно, то в моей КПП стоит десяточный вторичный вал (вместо 12ого), а на пятой передаче нет игольчатого подшипника (цельная втулка)

Важное отличие — вал 2112, увы, не в мою пользу.На швах коробки заводской герметик, т.е по гарантии коробка не попадала на оф. сервис

Сам не разбирал, но было желание проверить состояние синхронизаторов и шестерней 1-2ой передачи.

О проблемах уже наслышан, но ситуация очень неоднозначная! Информацию еще предстоит осмыслить. Есть владельцы с пробегом 60-80 тыс.км и на кпп вообще нет жалоб. А есть примеры с выбитыми 1-2 передачей и жжеными синхрами при пробеге всего 5-10 тысяч. Побочные вибрации тросов описаны в предписаниях ваза.Необходимые комплектующие все собрал, по ним расскажу позже.

Цена вопроса: 10 000 ₽

Механическая трансмиссия Lada Granta

Механическая коробка передач гранта является пяти-ступенчатой. Данная коробка передач входит в базовую комплектацию автомобиля, который оснащен 8-клапанным силовым агрегатом, мощностью 87 лошадиных сил. Можно приобрести автомобиль с такой же коробкой передач, оснащенный 16-клапанным силовым агрегатом, мощностью в 106 лошадок.

Коробка передач — двухвальная. Включает в себя пять скоростей переднего движения и одну заднего. На всех скоростях переднего хода установлены синхронизаторы. Механизм полностью объединен с главной передачей и дифференциалом.

Основной корпус трансмиссии включает в себя три алюминиевых элемента, изготовленных методом литья:

  • картер сцепления;
  • основной картер механизма переключения передач;
  • задняя крышка картера кпп лада гранта.

При сборке на заводе между ними наносится специальный бензомаслостойкий клей-герметик, выступающий в роли прокладки. В гнезде картера расположен специально разработанный магнит, который улавливает железосодержащие частицы при износе механизма.

Автомобиль Lada Granta оборудован МКПП-2181 или МКПП-2180, при этом сам привод коробки бывает разным. Это может быть тяга переключения или тросовой привод кпп.

Менять масло в кпп требуется раз в пять лет или после пробега автомобилем расстояния более 75.000 километров, в зависимости, что наступит ранее. Если механизм переключения скоростей тяговый, то требуемое количество масла равно 3,10 литрам. Если коробка передач тросовая – требуемое количество масла для замены равно 2,25 литрам. Разработчики Lada Granta не потрудились над качеством тяговых механизмов, поэтому, после длительного срока эксплуатации может появиться проблема утечки масла. В трансмиссии типа МКПП-2181 подобных проблем не наблюдается.
