Органы управления автомобиля ваз 2115 лада

Значки на панели приборов гибридных автомобилей

Значок батареи или аккумулятор с надписью Main

Сообщает о неисправности основной аккумуляторной батареи гибридного автомобиля или контура высокого напряжения.

Иконка автомобиля с восклицательным знаком

Проблемы с электроприводом — аналог Check Engine (проверьте двигатель) для гибридных автомобилей.

Иконка батареи с молнией

Высоковольтная батарея автомобиля разряжена.

Иконка заправочной станции и электрической вилки

Низкий уровень заряда высоковольтной батареи, необходима зарядка.

Значок черепахи в круге

Снижение мощности батареи до низких значений.

Лампочка с электрической вилкой

Батарея заряжается (подключена к электрической сети).

Надписи EV или EV Mode

Гибридный автомобиль движется на электротяге (активирован режим EV Mode).

Значок автомобиля с иконками сигнала

Не работает звуковая система предупреждения пешеходов о приближении автомобиля. Такие системы устанавливаются на гибридные и электромобили из-за беззвучной работы силовой установки, из-за чего пешеходы и другие участники дорожного движения могут не слышать приближения автомобиля.

Значок автомобиля с иконками сигнала

Неисправность в силовой цепи электромобиля, может сопровождаться снижением мощности силовой установки. Красный цвет лампочки сигнализирует о критичности ошибки, движение на автомобиле с таким индикатор не рекомендуется.

Откуда брать идеи при тюнинге?

Как ни странно, довольно много проблем возникает с поиском идеи, которая будет реализована при тюнинге приборной доски. Примером можно назвать то, что провести создание наклейки шкалы приборов может не каждый. Откуда можно брать оригинальные идеи?

В интернете можно встретить довольно много изображений доработок панели приборов. Именно эти фотографии можно использовать в качестве опорной точки при создании собственной приборной доски.

Также можно позаимствовать стиль оформления у других автомобилей. К примеру, взяв изображение приборной доски одной из иномарок можно провести несущественную доработку и получиться оригинальный дизайн.

Тюнинг панели приборов

Многие владельцы отечественных машин стремятся внести в их конструкцию какие-либо усовершенствования, дабы придать автомобилю более современный и, одновременно, более индивидуальный облик. Отличным вариантом в этом случае станет тюнинг приборной панели.

Выполнить его можно двумя способами — заменить «родную» панель на европанель или же внести изменения в подсветку на базовом варианте.

В первом случае для замены понадобится:

  • вывинтить 3 самореза, крепящих центральную консоль;
  • демонтировать накладку;
  • вывинтить 5 саморезов, находящихся в правой части консоли, демонтировать экран;
  • отсоединить клемму массы от АКБ;
  • демонтировать магнитолу (если она установлена);
  • отсоединить жгут проводов, идущих к прикуривателю, демонтировать его;
  • снять рукоятку с рычагов при помощи узкого лезвия или отвертки;
  • демонтировать рукоятку;
  • отсоединить провода от колодки;
  • вывинтить крепежные болты;
  • вывинтить крепление нижнего кронштейна;
  • открутить саморез световода, снять световод;
  • вывинтить крепеж отопительного блока;
  • вынуть лампу гидрокорректора (для того, чтобы ее открутить, понадобится ключ на 21);
  • демонтировать патроны всех ламп;
  • вынуть декоративную вставку;
  • отвинтить все оставшиеся фиксирующие гайки;
  • демонтировать приборную панель.

После установки европанели сборка ведется в том же порядке, но в обратной последовательности (при подключении электроники учитывается схема щитка приборов ваз 2114).

Более бюджетным вариантом тюнинга является установка на панель светодиодной подсветки приборов. Для того, чтобы ее сделать, понадобиться приобрести комплект новых лампочек и патронов для них. Сняв панель, старые патроны демонтируют, выкручивая их против часовой стрелки, после чего устанавливают новые. После того, как все патроны будут заменены, в них монтируют светодиоды.

После того, как все светодиоды будут установлены, следует выполнить поиск ошибок при помощи бортового компьютера. Если они будут обнаружены, следует проверить — правильно ли выполнено подключение электронных элементов (распиновка приборной панели ваз 2114 должна точно соответствовать реальной схеме подключения). В случае, если ошибок обнаружено не будет, можно выполнить обратную установку и сборку приборной панели.

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
  2. Повернуть ключ замка в положение включения зажигания.
  3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
  4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
  5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Рекомендуем: Датчик включения вентилятора на lada kalina и priora: описание, поломки и их устранение

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

  1. Выключить зажигание.
  2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
  3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
  4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Электромеханическая комбинация приборов Распиновка контактов разъема диагностики

Для чтения ошибок контроллеров применяется специальный адаптер K-Line, который при помощи коннектора подключается к диагностическому разъему. Этот разъем располагается на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы). На адаптере имеется шнур с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

Процедура считывания ошибок довольно простая, необходимо:

  1. Проверить уровень технологических жидкостей.
  2. Открыть крышку разъема и включить зажигание.
  3. Подключить адаптер или сканер к гнезду диагностики.
  4. Запустить программное обеспечение на ноутбуке.
  5. Просмотреть имеющиеся ошибки в диалоговом окне программы.
  6. Расшифровать коды при помощи интерфейса программы или таблицы расшифровки.
  7. Устранить причины неисправностей и провести повторную диагностику.

Почему лампочки выходят из строя

Главная причина относительно быстрого перегорания – это довольно сложные условия эксплуатации. Сокращают ресурс:

  • перепады напряжения;
  • вибрация;
  • перегрев (в закрытом пространстве панели приборов это нормальное явление).

К тому же нити накаливания имеют короткий срок службы, составляющий всего 1500 часов.

Кроме того, лампы могут перестать работать из-за:

  • повреждения проводки;
  • разрушения дорожек платы;
  • окисления контактов;
  • перегорания предохранителей, вследствие короткого замыкания и т. д.

По этой причине перед заменой лампочки в Ладе 2114 желательно узнать, из-за чего она перестала работать. Пока первопричина не будет установлена, ситуацию исправить не удастся.

Описание неисправностей


Разобравшись с режимами самодиагностики, подумайте об ошибках, встречающихся при диагностике.

Порядковый номер Расшифровка
1 Имеются проблемы в работе ЭБУ.
2 Датчик уровня топлива подает неправильные данные.
4/8 Имеются проблемы в электропитании машины.
12 Неисправна цепь лампы ошибки.
13 Лямбда зонд – обрыв цепи питания.
14/15 Датчик температуры неправильный сигнал.
16/17 Имеется замыкание в бортовой сети.
19 ДПКВ неверные данные. При этом, машина часто не заводится.
21/22 Типичные ошибки ДПДЗ. Обычно достаточно почистить заслонку.
23/25 Измеритель температуры впускного воздуха отказал или тупит.
24 Датчик скорости сломан.
27/28 ДК неисправен.
33/34 Расходометр воздуха работает неправильно.
35 Сенсор контроля холостого хода неисправен.
42 Цепи системы зажигания нарушены или работают некорректно.
43 Датчик детонации поврежден.
44/45 Состав топливной смеси некорректный.
51/52 Ошибки модуля памяти ЭБУ,
53 Ошибка датчика настройки СО2.
54 Октан корректор неисправен.
55 Состав топливной смеси нарушен.
61 Датчик кислорода отказал.

Перестала работать приборка 2115

Возникает после скачков напряжения или попадания влаги под панель (конденсат). Если приборка отказала полностью, но остальные элементы машины работают, проверьте предохранитель и проводку элемента.

Когда не показывает только часть панели или отказало освещение доски — выполните диагностику осветителей и их контактные группы.

Не светится приборка

Если подсветка не функционирует, как и габариты с левой стороны машины — проверьте соответствующий предохранитель. Когда вставка исправна, потребуется продиагностировать монтажный блок на наличие напряжения.

Моргает панель 2115

Бывает, если приборка работает некорректно. Подсветка моргает, а элементы постоянно скачут. Здесь налицо проблемы с контактами. Колодки могут расшататься или окислиться.

Решение проблемы заключается в очистке контактов от окислений и подтяжке/замене колодок.

Не работает датчик температуры на приборке 2115


Стрелочный указатель – надежный элемент системы. Но здесь могут возникать различные проблемы. Обычно неприятность вызывается факторами.

  1. Зависание датчика в одном положении.
  2. Повреждение проводки.
  3. Поврежден моторчик самого прибора.
  4. Неполадки в электронной плате или ЭБУ.

Решение заключается в диагностике системы и исправлении поломок.

Не работают стрелки на щитке 2115

Вина лежит на перегоревшем предохранителе F3. Перед его заменой обязательно выполните диагностику проводки и устраните проблемы и возможные замыкания.

Инструкция по демонтажу

Вкратце рассмотрим процесс демонтажа приборной панели на примере авто девятой модели:

  1. В первую очередь, открывается капот и отключается аккумулятор.
  2. Далее, на верхней части накладки щитка имеются два винта, их следует выкрутить.
  3. Затем производится демонтаж самой накладки.
  4. Теперь осуществляются работы с щитком. Устройство извлекается из посадочного места, от него отключаются все подводящие к нему провода.
  5. Приборка извлекается из места монтажа, для ее проверки используется диагностическое оборудование, если в этом есть необходимость, осуществляется ремонт. Дальнейшая установка осуществляется в обратном порядке (автор видео о снятии приборки — канал В гараже).

Как расшифровываются значки на установленной панели приборов?

Кроме приборов панель также имеет различные значки, которые загораются при неисправностях в виде электронных индикаторов. Они имеют следующие значения для водителя:

  1. Знак ABS. Данный индикатор загорается только во время запуска мотора и сразу гаснет. Также может загореться при возникновении проблем с работой антиблокировочных элементов в тормозной системе.
  2. Индикатор передней подушки безопасности. Будет загораться при возникновении неисправностей с подушками, закрепленными на передней панели автомобиля.
  3. Индикатор, который напоминает о необходимости надеть ремень безопасности. Загорится во время запуска мотора и будет гореть до тех пор, пока вы не пристегнетесь ремнем.
  4. Сигнальная лампочка подушек безопасности. Загорается при отключении подушки у передней пары пассажиров.
  5. Индикатор обогрева заднего стекла. Будет зажигаться перед включением обогрева на заднем стекле.
  6. Значок ближнего света.
  7. Индикатор дальнего света.
  8. Знак включения задних противотуманных фонарей.
  9. Знак передних противотуманных фар.
  10. Индикатор, включающийся при неисправностях в электроусилителе.
  11. Сигнальная лампа, работающая при незакрытых дверях.
  12. Лампа регулировки уровня топлива в баке. Загорается только при условии наличия топлива на 15-20 минут езды.
  13. Индикатор для указателя левого и правого поворота машины.
  14. Индикатор, включающийся при перегреве в системе охлаждения двигателя.
  15. Контрольные лампы, включающиеся при низкой зарядке аккумуляторных батарей.
  16. Лампочка с названием “CHECK ENGINE”.Зажигается при возникновении неисправностей с системой управления мотором.
  17. Сигнальные индикаторы, включающиеся при использовании стояночного тормоза либо при появлении поломок в тормозной системе.
  18. Индикатор низкого давления и уровня моторного масла в системе смазки.
  19. Лампочка неисправности системы предпускового подогрева (конкретно отвечает за свечи накаливания).
  20. Сигнальная лампа, появляющаяся при блокировке электронной системы запуска мотора автомобиля.

Меняем подсветку приброной панели Ваз 2109

Водитель во время поездки смотрит не только на дорогу, но и на панель приборов, чтобы следить за показаниями датчиков, отвечающих за работу автомобиля. Так что ее подсветка не должна напрягать и утомлять глаза. Завод-изготовитель устанавливает на новые машины подсветку желтого или бледно-зеленого цвета. На первый взгляд кажется, что они никак не действуют на глаза, но все-таки во время дальней дороги происходит их усталость. Желательно заменить штатную подсветку и в этой статье мы сделаем это.

Тюнинг будет производится на примере автомобиля Ваз 2109. В процессе работы нам пригодится комплект диодов, отвертки с разными насадками, паяльник, ХБ-перчатки, железные щипцы. Теперь нам нужно подобрать цвет будущей подсветки панели приборов Ваз 2109. Вариантов очень много, все зависит от вашей фантазии, в магазине можно найти световые элементы любого цвета. Но все же стоит иметь в виду некоторые нюансы. Если вы используете машину каждый день и на длительные поездки, то рекомендуется поставить мягкую белую подсветку, которая не будет утомлять глаза. Если же Ваз 2109 используется редко, да и к тому же в основном в дневное время, то можно поставить лампочки любого другого цвета. Световые элементы подобраны, пора приступать к установке. Для начала полностью демонтируем торпеду и разбираем приборную доску. Выкручиваем все саморезы, которые скрепляют между собой торпеду и кузов Ваз 2109. Их точное количество можно узнать, изучив инструкцию по эксплуатации машины. Бывает, что для удаления панели приборов достаточно отсоединить накладку и отпустить рулевую колонку до конца вниз. Выкручиваем болты, находящиеся в нижней части накладки. Берем отвертку с плоской насадкой, поддеваем комбинацию приборов и снимаем ее. На этом этапе стоит быть максимально внимательным, так как можно случайно повредить стекло Ваз 2109.

Выкручиваем болты на тыльной стороне. Потихоньку отсоединяем стекло и пластиковую прокладку. Стрелки можно не трогать, однако в этом случае работать нужно аккуратно, чтобы случайно не задеть или не сбить их, в противном случае придется заново выставлять и настраивать датчики. Если рассмотреть тыльную сторону лампочки, то там можно рассмотреть расположение всех лампочек или светодиодов. Обводим их маркером, после чего отпаиваем их от микросхемы. Берем новые светоэлементы, проверяем каждую из них, используя при этом адаптер или аккумулятор. Желательно применять светодиоды, потому что они потребляют небольшое количество энергии и имеют более долгий срок эксплуатации. Хорошенько осматриваем металлические усики каждого диода, они обязательно должны быть целыми, иначе сам диод светится не будет. Вставляем оба усика каждого диода в дырку микросхемы, оставшееся после отпаивания старых лампочек, припаиваем усики с тыльной стороны схемы. Аналогичным образом устанавливаем все остальные диоды. Сборка производится в обратной последовательности. Заводим Ваз 2109, включаем ближний свет фар, тем самым проверяя как правильно функционируют установленные светодиоды.

снятие и установка «низкой» панели приборов автомобили ваз 2108, ваз 2109, ваз 21099

Тюнинг панели приборов Ваз 2109

Дорабатываем подсветку владимирской приборной панели на газ 3110 Волге

Комбинация приборов ВАЗ 2115

Рис. 1.3. Комбинация приборов

1 (рис. 1.3) – указатель температуры охлаждающей жидкости. Переход стрелки в красную зону шкалы указывает на перегрев двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.

2 – тахометр. Указывает частоту вращения коленчатого вала двигателя. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона шкалы — опасные для двигателя режимы.

3 – контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении левого поворота.

4 – контрольная лампа включения указателей поворота по правому борту. Загорается зеленым мигающим светом при включении правого поворота.

5 – спидометр.

6 – указатель уровня топлива.

7 – контрольная лампа резерва топлива. Загорается оранжевым светом, если в топливном баке осталось менее 4–6,5 л бензина.

8 – контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.

9 – контрольная лампа аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN».

10 – контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар.

11 – кнопка сброса показаний.

12 – индикатор пробега. Верхняя строка индикатора индицирует суммарный пробег автомобиля, а нижняя — является суточным счетчиком пройденного пути. Сброс показаний суточного счетчика проводите удержанием кнопки 11 в нажатом положении более 5 с на остановленном автомобиле.

Обнуление показаний суточного счетчика происходит таким же образом и при снятии клеммы с аккумуляторной батареи.

13 – контрольная лампа включения аварийной сигнализации. Загорается красным мигающим светом при включении аварийной сигнализации.

14 – контрольная лампа «проверьте двигатель» (На автомобилях, изготовленных до 2000 года, изображался словесный символ – «CHECK ENGINE»). Подключается в том случае, если автомобиль оборудован системой впрыска топлива. Кратковременное загорание лампы при включении зажигания свидетельствует о самотестировании системы и при отсутствии неисправности она гаснет. В случае обнаружения какого-либо дефекта в системе лампа мигает или горит постоянно.

15 – индикатор времени и температуры. Переключение между индикацией времени и индикацией температуры окружающего воздуха осуществляется кратковременным нажатием на кнопку 11.

При включении зажигания при температуре окружающего воздуха выше +2 °С всегда появляется индикация часов. При понижении температуры окружающей среды ниже +2 °С индикатор в течении 3 с высвечивает показания часов, а затем переходит на индикацию температуры, показание которой первые 10 с происходит в мигающем режиме.

При повышении температуры наружного воздуха выше +3 °С и повторном ее снижении до +2 °С:

– в случае индикации часов индикатор автоматически переключается на индикацию температуры, показания которой первые 10 с высвечиваются в мигающем режиме;

– в случае индикации температуры ее обычный режим прерывается десятисекундным мигающим режимом.

Установка часов и минут производится в режиме индикации времени путем вращения кнопки 11 в сторону знаков «h» – часы и «m» – минуты.

После снятия клеммы с аккумуляторной батареи и последующего восстановления напряжения отсчет времени производится от нулевого значения.

16 – контрольная лампа заряда аккумуляторной батареи. Загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полнакала при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи заряда, а возможно самого генератора.

17 – контрольная лампа включения стояночного тормоза. Загорается красным светом при включении стояночного тормоза.

18 – контрольная лампа недостаточного давления масла. Загорается красным светом, если давление в системе смазки двигателя недостаточное.

19 – резерв.

На часть выпускаемых автомобилей устанавливается комбинация приборов без индикатора времени и температуры. В этом случае обнуление показаний суточного счетчика пройденного пути производится кратковременным нажатием на кнопку сброса.

Видео про «Комбинация приборов» для ВАЗ 2115

СЕКРЕТ Замены лампочек панели приборов ваз 2115.

панель приборов,тарпеда,регулятор подсветки,ваз 2115

Самодиагностика панели приборов. ВАЗ 2110, 2111, 2112. Ваз 2114, 2115, ЛАДА.

Приборы и их назначение

Как было сказано выше, приборка ваз 2114 включает в себя несколько приборов, а именно:

  1. Тахометр (с дополнительной панелью).
  2. Спидометр (с дополнительной панелью).
  3. Указатель текущей температуры охлаждающей жидкости.
  4. Указатель уровня топлива в баке.

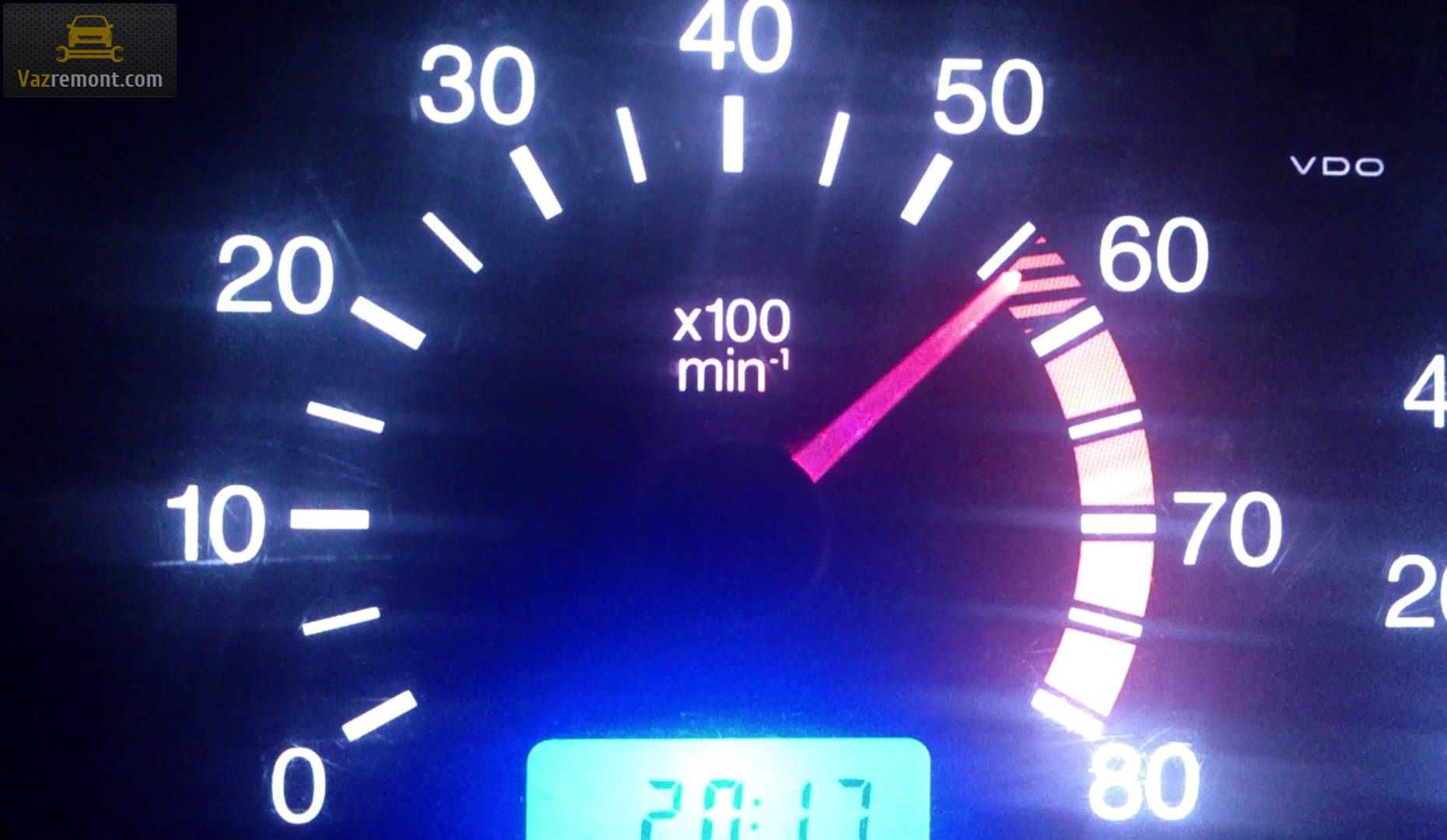

Первый из этих приборов — тахометр. Он расположен в центре слева приборной панели. Этот прибор предназначен для контроля оборотов двигателя в настоящее время. Его шкала разградуирована с интервалом в 5 единиц, а максимальная величина, указанная на шкале, составляет 80 единиц.


Тахометр ваз 2114

Прямо под тахометром расположена индикационная панель, на которой отображается температура окружающего воздуха и текущее время.

Справа от тахометра, также в середине приборной панели, расположен спидометр индукционного типа. Он позволяет моментально контролировать любые изменения скорости движения машины. Градуировка шкалы этого прибора произведена с шагом в 10 км/ч, а максимальная скорость, нанесенная на спидометр — 200 км/ч.


Спидометр ваз 2114

Прямо под спидометр размещена индикационная панель, которая отображает текущий (с момента обнуления и по настоящее время) и полный (за все время) пробег автомашины.

С самого левого края (левее тахометра) панель ваз 2114 содержит индикатор текущей температуры охлаждающей жидкости. Показания на него поступают от электронного датчика температуры. Интервал делений на приборной шкале составляет 20 градусов С, а максимально возможная точка равняется 130 С. Следует отметить, что промежуток от 105 С и до верхней границы шкалы выделен красным цветом, который говорит об опасности дальнейшего движения.

Если стрелка прибора вошла в указанный интервал, следует немедленно остановить автомашину, заглушить мотор и дать ему остыть. В противном случае (при продолжении движения) возможен выход двигателя из строя в результате перегрева.


Приборы показаний температуры и уровня топлива в ваз 2114

В крайней правой части панели, справа от спидометра, расположен прибор, указывающий текущее количество топлива в баке.

Его шкала разградуирована через 1/4 от общего объема бака, и имеет дополнительные цифры и обозначения:

  1. 0 — топливо в баке отсутствует.
  2. Подсвечивается нижнее изображение оранжевой бензоколонки — топлива осталось меньше, чем 6 литров.
  3. 1/2 — объем топлива в баке составляет половину от общего объема бака.
  4. 1 — бак полный.
  5. Верхний значок бензоколонки — бак заполнен до предела.

Стоит отметить, что эксплуатировать автомашину, на которой не работают один или несколько основных приборов — крайне нежелательно, поскольку это может привести к ошибкам в управлении и возможным серьезным повреждениям агрегатов автомобиля (а поездки с нерабочим спидометром, вдобавок ко всему, являются незаконными).

Предупреждающие значки

Подобные сообщения высвечиваются на приборной доске жёлтым или красным цветом. Перечислим самые «ходовые» варианты.

Значки предупреждают, что с температурой в системе охлаждения не всё в порядке. Красная иконка указывает об её перегреве, синяя – о низкой температуре. Мигающая картинка свидетельствует о дефекте в электрической схеме системы.

Проблемы с давлением масла в системе, обеспечивающего нормальное функционирование силовой установки или его низким уровнем. Иконка появляется при включении мотора, может появляться во время движения.

Такой значок говорит о нестабильной работе двигателя, ошибках в работе электроники моторного узла. Для устранения проблемы требуется проведение диагностики.

Иконка появляется в момент поворота ключа в замке зажигания, затем она исчезает. Постоянное свечение указывает на проблемы с зарядом АКБ, дефектом генератора или его привода, а также говорит о недостаточном напряжении в бортовой сети авто.

Жёлтое рулевое колесо на панели приборов показывает, что необходимо провести адаптацию узла.Запас топлива – на исходе, требуется заправка.

Низкий уровень или отсутствие жидкости в расширительном бачке стеклоочистителя – причина появления этой иконки.Данная иконка предупреждает о неисправности катализатора, перегреве каталитического элемента. Она также указывает о наличии проблем с системой зажигания автомобиля.

Подобный значок предупреждает о залитом в бак некачественном топливе, неполадках системы очистки отработанных газов.Ручной тормоз активирован, предупреждает данная иконка. В авто с «электроручником» данный значок появляется при дефекте деталей устройства.Эта иконка показывает, что система иммобилайзера находится в рабочем состоянии. Значок красного цвета предупреждает владельца машины о неисправности этого защитного устройства.

Значок показывает, что в работу включилась система иммобилайзера, силовая установка автомобиля заблокирована. Подобная иконка обычно присутствует на машинах японских производителей, в частности, Toyota. Индикатор начинает работать в мигающем режиме при убранном ключе из замка зажигания. При вставлении ключа лампочка загорается и гаснет через три секунды, если устройство считает, что этот ключ – «правильный». В противном случае она продолжает мигать. Постоянное свечение указывает о дефекте данного устройства.

Такие значки могут высвечиваться на панели приборов автомобилей разных марок. Однако значение у них одно: уровень жидкости охлаждения силового агрегата подошёл к критическому значению.Данная иконка показывает, что воздушный фильтр отработал свой ресурс, требует проведения замены.Неисправность ETC – электронной дроссельной заслонки.

Появление таких значков говорит о сбое в системе стабилизации. Однако машина при этом не теряет управления.Наличие подобных иконок на панели напомнит водителю о проведении планового технического обслуживания, замене масла в моторном отсеке, а также потребует сервисного обслуживания для решения текущих проблем.Активация режима Snow Mode, который позволяет использовать повышенные скорости при старте и во время движения.Система контроля за водителем считает, что ему нужен отдых.

Данные иконки показывают, что включена функция адаптивного круиз-контроля. Такое устройство помогает поддерживать нужную скорость, чтобы избежать столкновения с идущим впереди автомобилем.Активация режима передвижения с прицепным устройством.

Схема приборной панели (Рис. 1.1) включает в себя органы управления:

1 – рычаг-переключатель режимов света фар или указателей поворота.

2 – сопло для обдува стекол передней двери.

3 – комбинация приборов.

4 – колесо рулевое.

5 – кнопка выключения звуковых сигналов.

6 – кнопка выключения аварийной сигнализации. Нажатие кнопки приводит к включению мигающего света контрольной лампы и указателей поворота.

Фото 1. Кнопка выключения аварийной сигнализации

7 – выключатель зажигания, совмещенный с противоугонным устройством. Никогда не выключайте зажигание и не извлекайте во время движения ключ из замка, в этом случае будет заблокировано рулевое управление и автомобиль потеряет управление. Ключ в зажигании может принимать три положения:

  • 0 – «отключено». Потребители отключены, ключ легко вынимается. При извлеченном ключе срабатывает закрывающий механизм противоугонной системы. Для гарантированного блока вала рулевого управления следует повернуть рулевое колесо влево или вправо до щелчка. Чтобы выключить противоугонное устройство нужно вставить ключ в зажигание и, поворачивая рулевое колесо влево-вправо, провернуть ключ в позицию «I»;
  • I – «зажигание». Зажигание включено, ключ не извлекается, разблокировано рулевое управление;
  • II – «стартер». Ключ не извлекается, разблокировано рулевое управление. Положение достигается поворотом ключа с преодолением упругой силы пружины. В этом положении ключ не зафиксирован — для работы стартера он должен удерживаться рукой. Еще выключатель зажигания оборудован блоком включения стартера во время работы двигателя.

Чтобы повторить включение стартера после неудавшейся попытки старта, нужно ключ зажигания из положения «I» перевести в положение «0», а после снова в положение «II».

8 – рычаг переключения стеклоомывателя и очистителей ветрового стекла.

9 – датчик иммобилизатора, передает специальный код от кодового ключа через иммобилизатор на блок управления двигателем.

10 – комплекс сигнальных лампочек системы бортового контроля. Комплекс содержит (рис. 1.2): 1 – сигнал падения уровня масла; 2 – сигнал низкого уровня жидкости в баке стеклоомывателя; 3 – сигнал низкого уровня охлаждающей жидкости; 4 – сигнал незакрытых дверей; 5 – сигнал неисправности стоп-сигнала и габаритных огней; 6 – сигнал износа накладок на колодках тормозов; 7 – сигнал говорит о том, что ремни безопасности не пристегнуты.

11 – выключатель наружного освещения.

12 – блок клавиш выключения противотуманных фар, противотуманных фонарей, обогрева заднего стекла.

13 – маршрутный компьютер, устанавливается на часть автомобилей выпуска, предназначен для вывода на дисплей одного из параметров: текущий расход топлива (или расход топлива средний суммарный), средняя скорость движения, пройденный путь, текущее время, время в дороге.

14 – заглушка.

15 – лампочка контроля антиблокировочной системы (ABS) тормозов. Устанавливается на место заглушки, при наличии антиблокировочной системой.

16 – лампочка контроля подушки безопасности. При наличии самой подушки устанавливается на место заглушки.

17 – центральные сопла вентиляционной и отопительной систем салона.

18 – крышка вещевого ящика (верхнего). Для использования верхнего вещевого ящика при открытой крышке нижнего вещевого ящика следует нажать рычаг замка верхней крышки. Рычаг замка располагается в нише нижнего вещевого ящика сверху.

19 – боковое сопло вентиляционной и отопительной систем салона.

20 – крышка вещевого ящика (нижнего). Для его открытия нужно прижать к ручке рукоятку замков. В случае если наружное освещение включено, автоматически сработает специальная подсветка внутренней части ящика.

21 – полка журнальная.

22 – панель управления вентиляционной и отопительной системами салона.

23 – гнездо для аудиоаппаратуры. Предполагается установка аудиоаппаратуры, соответствующей по габаритам и принципу крепления международным стандартам.

24 – пепельница.

Видео тестирования приборной панели легкового автомобиля ВАЗ-2115 смотри здесь:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
