Замена прокладки поддона картера двигателя 1,4-1,6(8V) Renault Sandero, Stepway

Замену прокладки поддона картера проводим при появлении течи масла по стыку поддона с блоком цилиндров, а также при каждом снятии поддона при ремонте двигателя.

Работу выполняем на смотровой канаве или эстакаде.

Операции показываем на автомобиле с ABS и кондиционером.

Снимаем защиту силового агрегата. Сливаем масло из двигателя.

Отсоединяем приемную трубу от выпускного коллектора. Снимаем заднюю опору силового агрегата. Отворачиваем три винта крепления переднего бампера к подрамнику (см. «Снятие переднего бампера на автомобиле Logan»).

Отворачиваем на 3 – 4 оборота болты заднего крепления подрамника (см. «Снятие подрамника»). Отвернув болты крепления двух кронштейнов подрамника к кузову (см. «Снятие рычага») и болты переднего крепления подрамника к кузову (см. «Снятие подрамника»), опускаем переднюю часть подрамника на регулируемой стойке.

Головкой «на 13» отворачиваем гайку болта крепления кронштейна трубки гидроусилителя руля к блоку цилиндров, удерживая болт от проворачивания ключом того же размера.

Головкой «на 13» отворачиваем болт крепления кронштейна трубки гидроусилителя руля к кронштейну компрессора кондиционера.

Головкой «на 13» отворачиваем болт крепления поддона картера к кронштейну компрессора кондиционера

С левой стороны подрамника ключом «на 10» отворачиваем гайку крепления кронштейна трубки гидроусилителя руля к подрамнику.

Снимаем кронштейн трубки гидроусилителя руля со шпильки.

Головкой «на 13» отворачиваем четыре болта крепления поддона картера к коробке передач.

Головкой «на 10» отворачиваем 20 болтов крепления поддона картера к блоку цилиндров.

Оттянув подрамник вниз, снимаем поддон картера и выводим его из-за подрамника.

Вынимаем уплотнительную прокладку из пазов поддона картера.
Очищаем привалочные поверхности блока цилиндров и поддона картера от остатков герметика и масла.

Промываем внутреннюю поверхность поддона картера керосином.

Укладываем новую прокладку…

…в пазы поддона картера.
Перед установкой поддона картера наносим тонкий слой герметика…

…в зоне передней крышки блока цилиндров (для наглядности показано на снятом двигателе)…

…и в зоне крышки 1-го коренного подшипника.
Устанавливаем поддон картера и заворачиваем болты его крепления.

Болты крепления поддона картера затягиваем предписанным моментом (см. «Приложения») в показанном на фото порядке.
Дальнейшую сборку проводим в обратной последовательности.

Видео по теме «Замена прокладки поддона картера двигателя 1,4-1,6(8V) Рено Логан, Сандеро»

Прокладка масляного поддона на Рено K7J, K7M, K4M замена. Ревизия масляного насоса. | Видеолекция#2

Volkswagen Passat B3, B4. Замена прокладок масляного теплообменника и поддона картера

https://youtube.com/watch?v=Xc_A9lUZ04M

Сливаем масло! Рено Логан 1,4 л, снимаем защиту двигателя.The oil overflows Renault Logan.

Снятие масляного поддона

  • Когда все будет готово, ослабьте все болты, расположенные вокруг фланца поддона. Иногда вам нужно использовать рукояти-трещотки, удлинитель с храповым механизмом, чтобы лучше достать некоторые болты.
  • Затем закончите удаление всех болтов и снимите поддон с нижней части блока цилиндров руками, если это необходимо. Если он кажется застрявшим, слегка постучите по нему резиновым молотком.* Однако, когда поддон не ослабнет, убедитесь, что вы удалили все крепежные болты, и никакой другой компонент не удерживает его на месте.* Если это не сработает, используйте резак для прокладок, чтобы разрезать уплотнение, продвигая резак с помощью резинового молотка между фланцем и блоком двигателя в нескольких местах вокруг поддона. Не используйте отвертку, чтобы освободить поддон, иначе вы можете повредить его или сопряженную поверхность двигателя.
  • После того, как вы сняли его, проверьте нижнюю поверхность на наличие металлической стружки. Вы можете найти несколько стружек, но их большое количество может указывать на чрезмерный износ некоторых компонентов двигателя. При необходимости обратитесь в ремонтную мастерскую.
  • Тщательно очистите в месте прилегания поддона. Вы должны удалить старый материал прокладки и налет. Скребок для прокладок ускоряет выполнение задачи без повреждения поверхности.
  • После удаления любых следов прокладки или силикона используйте растворитель для очистки сопрягаемых поверхностей и при необходимости промойте противень холодным моющим средством. Если смазку и силикон трудно удалить, используйте очиститель карбюратора или обезжириватель двигателя и проволочную щетку для снятия этого герметика.
  • Затем проверьте поддон на наличие повреждений, таких как трещины, и дважды проверьте фланец поддона на наличие изгибов. Вы можете сделать это, положив его на плоскую поверхность. Стеклянная поверхность прекрасно подходит для этого.* Внимательно осмотрите, где встречаются фланец и стекло, особенно вокруг отверстий для болтов.* Вы не должны видеть пробелов. В противном случае выровняйте фланец легкими ударами молотка по изогнутым участкам.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Инструкция по снятию, очистке и замене поддона картера двигателя на Ланосе и Шансе 1.5

Перед началом проведения работ по снятию поддона картера на Ланосе, понадобится предварительно приобрести уплотнительную прокладку, масло, фильтр и герметик. Какое выбрать масло, и как заменить его на Ланосе, подробно описано в этом материале. Артикул уплотнительной прокладки для автомобилей Ланос и Шанс 1.5 — 90409693

. Однако не торопитесь ее покупать, так как вероятность того, что с ней вы сможете установить поддон на место очень низкая. В качестве прокладки используем герметик.

Приступаем к непосредственному снятию крышки картера Ланос и Шанс 1.5:

  1. Сначала автомобиль необходимо установить на смотровой яме или эстакаде, что значительно упрощает проведение дальнейших действий.
  2. Снять защиту двигателя при ее наличии.
  3. Слить масло, и дождаться остывания двигателя. Это нужно для того, чтобы не получить ожог при откручивании приемной трубы.
  4. Приступаем к работе, и выкручиваем гайку хомута крепления приемной трубы ключом на «17» (при наличии такого крепления).
  5. Ключом на «14» выкручиваются три гайки крепления приемной трубы к выпускному коллектору. Эти гайки, как правило, прикипают, поэтому могут возникнуть трудности с их вывинчиванием. Чтобы упростить процесс, предварительно зачищаем их металлической щеткой, и обрабатываем WD-40.
  6. Ключом на «17» вывинчиваются болты крепления металлической пластины, к которой фиксируется хомут крепления приемной трубы (при ее наличии).
  7. Опускается приемная труба, тем самым освобождая доступ к поддону картера двигателя Ланос. Снимать ее полностью не нужно.
  8. Ключом на «10» выкрутить болты крепления пластиковой крышки механизма ГРМ.
  9. Переходим к выкручиванию 15 болтов крепления поддона картера Ланос, используя ключ на «10».
  10. Все 13 болтов расположены на виду, и доступ к ним свободный. Два болта со стороны маховика спрятаны под пластиковыми заглушками (при их наличии).
  11. Именно с вывинчиванием этих двух болтов у владельцев автомобилей Ланос и Шанс 1.5 возникают трудности. Болты расположены в канале (для наглядности ниже показано фото).
  12. Главная трудность в том, что добраться до них при помощи стандартной головки ½ дюйма невозможно. Для этого понадобится инструмент с размерностью 3/8 дюйма.
  13. Выкручиваются 4 болта крепления поддона к коробке передач. Один болт находится со стороны коробки. Показано на фото ниже.
  14. Два болта находятся с одной стороны.
  15. И еще один расположен с другой.
  16. После этого можно снимать поддон. Для этого используем нож, и проходим по периметру детали. Крышка плотно прилегает к двигателю, поэтому не нужно пытаться ее оторвать или отбить, так как можно ее повредить.
  17. Снятый поддон подлежит комплексной очистке и промывке.
  18. Для проведения работ по очистке необходимо выкрутить 8 болтов на 10, которыми крепится пластина. Произвести очистку отложений, и промыть деталь до состояния, как показано на фото ниже.
  19. Не забываем удалить остатки старого герметика по периметру поддона и на блоке двигателя.

Независимо от того, что стало причиной снятия крышки картера Ланос и Шанс 1.5, в любом случае необходимо обязательно очистить его внутреннюю часть, а также демонтировать маслоприемник, и почистить металлическую сеточку. Если поддон картера нуждается в ремонте, то после устранения дефектов с использованием сварочного оборудования, приступаем к сборке. Если деталь не подлежит ремонту, то понадобится купить новый поддон, стоимость которого для автомобилей Ланос и Шанс составляет около 3000 рублей. Видео инструкция по снятию устройства Дэу Ланос 1.5.

Немного экзотики

В 90-е годы на Горьковском автозаводе был начат выпуск лицензионного дизеля австрийской фирмы Steyr, который производился около 10 лет под индексом ГАЗ-560. В те годы еще не в ходу был термин «инновационные» решения. Хотя, что касается таковых, их было в этом агрегате хоть отбавляй.

Даже сейчас таких, пожалуй, не встретить. Поскольку в нашей статье речь идет о такой детали автомобильных двигателей, как масляный поддон двигателя, расскажем об устройстве этого узла в моторе, который совершил прыжок в будущее.

Начнем с того, что здесь вместо привычных блока цилиндров и головки блока была одна деталь — моноблок, который устанавливался на упругих резинометаллических опорах в масляном картере двигателя. Картер состоял из двух алюминиевых деталей, соединенных между собой винтами.

После соединения получалась открытая только сверху емкость. Разъем проходил в вертикальной плоскости, и весь узел из-за охлаждающих рифлений на боковых поверхностях напоминал ажурную плетеную корзину, благодаря чему на производстве его так и звали — «корзина». Корзина крепилась с помощью упругих опор к шасси автомобиля.

Таким образом, подвеска моноблока была двойной: моноблок в корзине, а последняя на кузове. Кроме того, моноблок полностью находился в масляном резервуаре картера, а верхняя щель между ним и корзиной по всему периметру была закрыта резиновой манжетой прямоугольной конфигурации. Поддона в этой конструкции не было.

Чтобы получить доступ к ШПГ, нужно было разобрать картер: снять две крышки упругих опор моноблока, после чего отвинтить крепеж, соединяющий две боковых половинки картера, и снять их. После этого открывался доступ к деталям ШПГ. Естественно, сделать это можно было только после снятия двигателя с машины.

Как проверять масло в двигателе

Как проверить масло в двигателе – рекомендуется проверять уровень моторного масла в двигателе на холодную. Авто должно стоять ровно, во избежание погрешностей в замерах.

Измерения на горячем моторе производятся через пять минут после полной остановки автомобиля. Если моторная смазка не успеет стечь вниз, замер будет неверным.

Замер масла через щуп наиболее эффективен и предпочтителен.

Процедура замера:

  1. Вытащить указательный щуп и вытереть насухо ветошью, не оставляющей ворсинок.
  2. Опустить щуп обратно до упора.
  3. Снова вытащить – на конце будет заметна отметка уровня моторной смазки.
  4. Рекомендован уровень между минимальной и максимальной пометкой.
  5. При недостатке долейте масло в двигатель до нормы. Общее количество масла в двигателе составляет приблизительно литр.

Уровень масла в двигателе не должен падать, особенно, при повышенных нагрузках и лихом вождении. Оно не доходит до маслоприемника, насос всасывает воздух, происходит масляное голодание системы. В таких случаях просто необходимо доливать масло в двигатель.

Избыточный уровень масла в двигателе тоже вреден, оно попадает в вентиляционную систему картера и цилиндры. Это постепенно выводит из строя каталитический нейтрализатор. Рекомендовано регулярно проверять масло в двигателе.

Подготовка к работе

Большую роль в удачно проведенной замене прокладки поддона картера играет подготовка. Собственно, большого труда это мероприятие не составит.

  • Загоните автомобиль на яму или поднимите при помощи подъемника;
  • Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
  • Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
  • Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
  • Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Прокладка

Именно прокладка обеспечивает герметичное соединение частей двигателя. При покупке следите за соответствием артикула. Отремонтировать изношенную прокладку не возможно. Рекомендуется после каждого снятия поддона картера, при установке, осуществлять ее замену. При этом нужно тщательно и очень аккуратно очистить поверхности, которые будут соприкасаться, от остатков старой прокладки и герметика.

Графитная смазка наносится на обе стороны прокладки тонким слоем, после сборки она заполняет микро-полости, а под действием высоких температур твердеет.

Использовать специальный герметик предпочтительней, он наносится тонким равномерным слоем по всей площади прилегания, на поддон и на блок цилиндров. После сборки герметик высохнет и, как бы, склеит поверхности, обеспечив плотное прилегание и герметизацию.

Некоторые мастера используют герметик вместо прокладки, в таком случае его слой должен быть более толстым, но лучше этот способ оставить на случай, если автомобиль настолько редкий, что к нему трудно найти нужную прокладку.

Признаки

Первый признак, по которому можно распознать негерметичность прокладки – это течь масла в местах соединения поддона с ДВС. Но поскольку данный элемент является самой нижней точкой двигателя, не всегда можно вовремя распознать поломку. Причем масштаб проблемы может быть разным – от легкого «запотевания» до черных масляных луж. Первый вариант еще не так страшен для автовладельца. Некоторые водители ездят с этим годами. Однако если после непродолжительной стоянки на асфальте образовались масляные потеки, стоит осмотреть состояние поддона.

Также потерявшая свою герметичность прокладка поддона влияет на уровень масла. Он постепенно будет снижаться. Насколько интенсивно будет уходить масло, зависит от масштаба трагедии. Ездить на «сухом» двигателе крайне опасно. Раз в тысячу километров специалисты советуют проверять уровень на щупе. Он должен находиться выше средней отметки.

Если оно на минимуме, мотор будет испытывать масляное голодание. Вкладыши, кольца и прочие элементы работают «на сухую» — образуется эллипсность цилиндров и другие проблемы.

Снятие прокладки

Итак, можно приступить к ремонту. Необходимо использовать яму или подъемник, если он есть. Дальнейший порядок действий таков.

С картера убираем защиту.

Сначала необходимо удалить масло с двигателя. Для предотвращения воздушного затвора отвинтите пробку на двигателе. Тут необходимо подставить тару для слива масла. Теперь нужно выкрутить пробку под картером и дождаться вытекания масла.

Под днищем автомобиля очень сложно развернуться, а это необходимо для следующих действий. Поэтому придется немного приподнять мотор. Чтобы это сделать, нужно свинтить крепления подушек двигателя с двух сторон. Для подъема мотора необходима или ручная таль, или поперечная траверса. Если есть траверса, то при отвинчивании гайки двигатель поднимается на 3 сантиметра

Поэтому очень важно, чтобы шпильки не выпали из кронштейна

Теперь открутите болты крепления с картера.

Поддон отсоединяется от цилиндрового блока с помощью отвертки или любого другого подходящего инструмента вместе с прокладкой.

Остатки прокладки на блоке необходимо счистить. Кто-то делает это при помощи ножа, но так можно поцарапать блок. Более безопасно пользоваться деревянным или пластмассовым приспособлением. Главное, подобрать то, что наилучшим образом подходит по размеру.

Разборку завершили, можно приготовить новую прокладку.

Из чего изготавливают поддоны двигателя и преимущества используемых материалов

В конструкции поддона картера имеется специальное отверстие, которое называется сливным. Именно через него осуществляется слив смазочного материала, при определенном пробеге. Не исключены ситуации, когда слизываются грани резьбы отверстия, что приводит к невозможности закручивания пробки и обеспечению полной герметичности. В этом случае попросту необходимо заменить поддон картера двигателя на Ланосе, купить который можно в специализированных магазинах или заказать в интернете.

Тема сливного отверстия была затронута не зря, ведь вероятность повреждения граней резьбы всегда выше на поддонах, изготовленных из алюминиевого сплава. Однако прежде рассмотрим отличительные особенности устройств, изготавливаемых из разных материалов:

  1. Штамповка — для изготовления используется листовая сталь, достоинством которой является устойчивость к механическому воздействию. Негативное влияние оказывают твердые предметы в виде камней, бордюров и прочих элементов, которые попадают на корпус детали. Устойчивость к разрушениям и повреждению — это главное преимущество штампованных картеров. Недостатки — вес, слабый отвод тепла и шум двигателя.
  2. Литье — детали изготавливаются из алюминия с добавлением других веществ. Сплав обладает высокими показателями теплопроводности, что улучшает охлаждение масла, увеличивая его срок службы и сохранность смазочных качеств. Стенки деталей из алюминия намного толще, поэтому снижается шум от двигателя, и повышается комфорт для водителя и пассажиров. Форма литых поддонов имеет вид короба с внутренними перегородками, за счет которых повышается жесткость детали на кручение. При использовании деталей из алюминия, повышается жесткость двигателя, а значит, и его долговечность.

По описанию основных видов материалов, из которых делают поддоны, становится понятно, почему автомобили Ланос и Шанс 1.5 с завода оснащаются устройствами из алюминия. Единственным существенным минусом алюминиевых корпусов для Ланосов, является высокая вероятность их повреждения при ударе о бордюр, канализационный люк и прочие предметы на дороге.

Это интересно!

На автомобили Шевроле и Дэу Ланос с объемом двигателя 1.5 8 клапанов с завода устанавливаются алюминиевые поддоны. Они имеют артикул GM 96481581. На Ланосы 1.6 16 клапанов устанавливаются штампованные корпуса (в зависимости от года выпуска). Для Ланосов и Шансов с объемом двигателя 1.5 также выпускаются штампованные поддоны Запорожским автомобильным заводом ЗАЗ. При установке штамповке на Ланос, понадобится также дополнительно купить чехол для маховика.

Установка прокладки масляного поддона

После того, как приложили поддон, начинайте закручивать болты вручную и слегка затяните их, следуя технологии крест-накрест для равномерного распределения усилия.

ПРИМЕЧАНИЕ. Некоторые производители рекомендуют наносить немного герметика на резьбу болтов перед установкой. Проверьте ваше руководство по обслуживанию, если это необходимо.

Затяните болты динамометрическим ключом, следуя крест-накрест, с моментом, указанным в руководстве. Не перестарайтесь при затягивании чтобы не перетянуть болты и не повредить фланец или прокладку и, в конечном итоге, получить течь масла.

  • Кроме того, затяните сливную пробку в соответствии со спецификациями, используя тот же ключ, чтобы предотвратить утечку масла в будущем.
  • С установленным масляным поддоном замените все компоненты, которые вам пришлось снять, чтобы получить доступ к нему. Проверьте чтоб не оказалось лишних деталей как это зачастую бывает у горе мастеров.
  • Опустите двигатель с навесов и при необходимости подтяните опоры.
  • Опустите автомобиль и долейте в двигатель необходимое количество моторного масла.
  • Проверьте наличие утечек масла после заливки и в течение следующих нескольких дней заглядывайте под днище, чтобы убедиться, что вы успешно выполнили ремонт, заменив прокладку масляного поддона и что у вас нигде ничего не капает и не протекает.Посмотрите следующее видео, чтобы получить визуальную справку о замене прокладки.

Конечно, на некоторых моделях автомобилей просто невозможно снять масляный поддон двигателя без соответствующего оборудования.

Работа по замене прокладки поддона — задача не из простых. Но во многих моделях автомобилей эта задача находится в пределах досягаемости среднего владельца

Тем не менее, вы должны соблюдать меры предосторожности и надлежащие процедуры, описанные в этом руководстве, чтобы успешно выполнить работу и сэкономить деньги на ремонте

Возможные неисправности

Неисправности этой детали случаются, и игнорировать их опасно, так как потеря масла грозит серьезным и дорогостоящим ремонтом ДВС. Диагностировать их легко по подтекам масла — характерной небольшой лужице, которая остается на асфальте после ночной стоянки и мокрому поддону. Причинами подтеканий могут быть:

  • слабо затянутый болт поддона картера;
  • износ прокладки;
  • слабая затяжка сливной пробки;
  • трещины в металле.

Трещины в металле являются куда более серьезной проблемой, чем плохо затянутый болт. Они могут появляться в результате ударов о крупные камни, бордюры и тд. Даже в том случае если под картер установлена защита, треснуть он может из-за несоблюдения моментов затяжки болтов, рекомендованных производителем. Также трещина может возникнуть, если после замены масла или ремонта сильно затянуть сливную пробку. Она имеет слегка коническую форму, изготовлена из более твердого метала, и может разорвать поддон. Такую трещину трудно увидеть, и некоторые работники сервисов, пытаясь устранить течь возле пробки, затягивают ее еще сильнее, чем впоследствии усугубляют ситуацию.

Замена прокладки поддона картера на ВАЗ 2110 своими руками

Собственно, для чего необходима эта самая прокладка картера? Двигатель «десятки» включает в себя множество агрегатов, узлов и систем. Картер является корпусом двигателя и играет важнейшую роль. Ведь именно он вмещает все основные элементы двигателя внутри себя и обеспечивает им необходимую защиту, позволяет циркулировать маслу.

Основные причины для замены

На самом деле замена прокладки поддона картера у ВАЗ 2110 может потребоваться в случае ее повреждения. Причин не так уж и много:

  • Удары по поддону картера;
  • Деформация прокладки;
  • Воздействие высокого внутреннего давления, которое нарушает целостность прокладки;
  • Стечение сразу нескольких факторов одновременно.

Признаки неисправности

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

  1. Течет масло.
  2. В масляной системе наблюдается снижение давления.
  3. Уровень масла падает интенсивнее обычного.

Подготовка к работе

Большую роль в удачно проведенной замене прокладки поддона картера играет подготовка. Собственно, большого труда это мероприятие не составит.

  • Загоните автомобиль на яму или поднимите при помощи подъемника;
  • Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
  • Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
  • Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
  • Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Замена прокладки поддона

Сейчас достаточно популярными стали различного рода герметики и добавки, которые позволяют устранять течи. Но это все происки маркетинговых компаний. На самом деле толку в этих средствах мало. Герметик может дать только временный результат, чтобы вы успели доехать до гаража или СТО, где можно будет поменять прокладку.

Попытки использовать подобные методы порой заканчиваются печально. Давление повышается, разрыв становится еще больше, масло вытекает чуть ли не полностью. Если подобная проблема застанет вас в пути, далеко от СТО, никто вам не позавидует.

Сейчас мы вам расскажем, как именно это делается.

  1. Снимать поддон картера необходимо в случае протечки или во время ремонта двигателя. Если вам потребовалось отремонтировать мотор, а прокладку вы ранее ни разу не меня, советуем совместить эти два мероприятия.
  2. Также демонтаж картера и установка новой прокладки дает возможность выполнить другую полезную процедуру для вашего автомобиля — замену масла. Совместите их.
  3. Первым делом снимите брызговики с передних колес автомобиля.
  4. Теперь слейте масло. Если вы хоть раз его меняли, проблем на этом этапе возникнуть не должно.
  5. Открутите три болта, которые крепят нижнюю крышку картера сцепления и демонтируйте ее.
  6. Вооружитесь головкой на 10, с помощью которой выкручиваются все 16 болтов, отвечающих за крепление поддона картера.
  7. Снимите поддон. Его желательно будет очистить, как следует промыть специальными средствами.
  8. Сняв поддон, вы обнаружите на стыках прокладку. Если машина эксплуатируется достаточно давно, состояние ее будет не из лучших. Но вам уже все равно, поскольку вы планируетhttpе ее менять.
  9. Удалите с места стыка старую прокладку, очистите поверхность от всевозможных загрязнений. Чем чище окажется соединение, тем надежнее сядет новая прокладка на свое законное место.
  10. Все стыки рекомендуется укрепить при помощи специального автомобильного герметика. Сама по себе прокладка хорошо справляется с поставленной задачей, но никогда не лишним будет дополнить ее степень защиты. Герметик — это доступное удовольствие для каждого автовладельца.

Как видите, процедура замены прокладки поддона картера у отечественного автомобиля ВАЗ 2110 не представляет собой ничего сложного. Постарайтесь совместить выполнение сразу нескольких процедур, раз вы решились снимать поддон.Будем надеяться, что ремонтировать двигатель вам не придется, «десятка» послужит верой и правдой еще много лет.

Качество состава

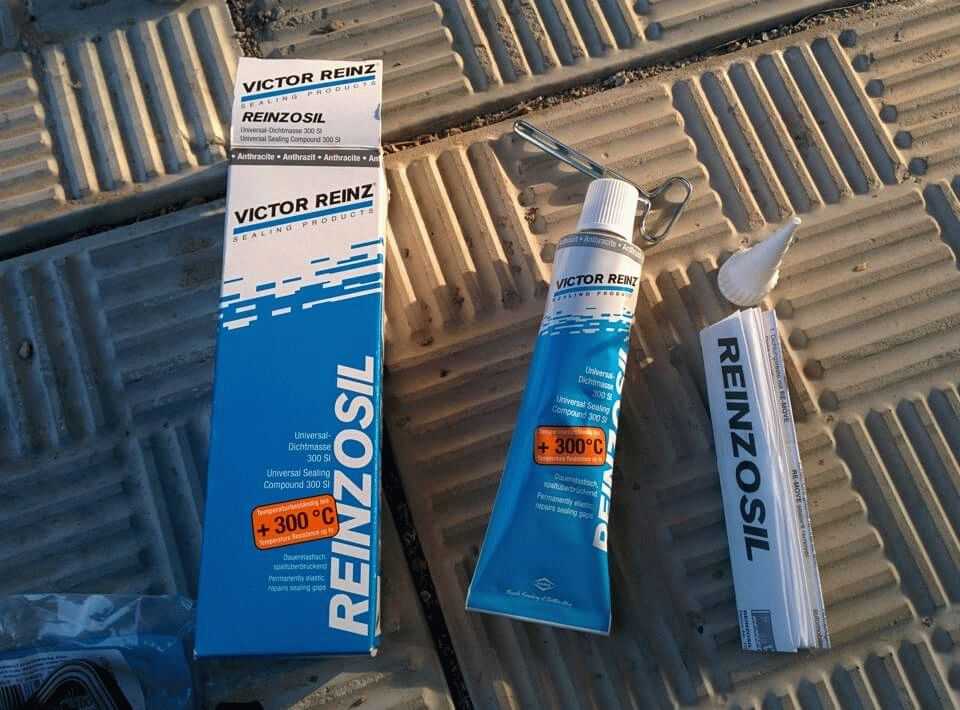

Если вы хотите узнать, какой герметик лучше для двигателя, лучше обратите своё внимание на инструкцию по эксплуатации транспортного средства, в которой всегда находятся рекомендации производителя. Специалисты также рекомендуют покупать фирменный герметик, на упаковке которого нанесён логотип определённой автомобильной компании

Приобрести его можно в специализированных сервисных центрах и автомагазинах, а также с помощью онлайн-каталогов. Конечно, такое средство будет намного дороже аналогов, но вы получите гарантию прочности собранного двигателя и герметичности масляной системы.

Неплохим универсальным вариантом для автомобилей любых производителей являются профессиональные герметики производства Loctite (Локтайт) и GOETZE. Застывание подобных герметиков происходит приблизительно за 10–20 минут, а при случайном запуске двигателя и нагревании мотора они почти всегда сохраняют свои свойства и не допускают течи масляной системы.

Кроме того, долговечность подобных средств доказана многочисленными ресурсными испытаниями — двигатель работает более 200 тысяч километров без признаков подтёков масла. Единственным минусом этих герметиков можно назвать цену, которая варьируется в пределах 500–750 рублей.

Среди качественных герметиков для поддона картера двигателя также следует назвать Erling и Reinz — они почти не уступают названным выше средствам по долговечности и прочности образованного соединения. Однако для застывания состава нужно немного больше времени — специалисты рекомендуют ждать около часа.

Проведённые ресурсные испытания показывают, что герметики сохраняют свои свойства в течение 150–200 тысяч километров в зависимости от конкретных условий эксплуатации. Сильной стороной названных средств можно назвать и цену, не превышающую 350–400 рублей.

В третий дивизион автомобильных герметиков, предназначенных для сборки двигателя, можно отнести Hi-Gear (Хай-Гир), а также ABRO. Стоимость продукции этих брендов в среднем составляет 100–300 рублей.

Особых преимуществ, как и недостатков у них нет — средства достаточно быстро застывают и показывают средние результаты в области долговечности и надёжности. Именно поэтому их не рекомендуют использовать при креплении компонентов высокооборотистых двигателей с огромными нагрузками.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Примечание! Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Снятие: 1) Прежде чем начать работу, загоните свой автомобиль на смотровую яму.

2) Затем снимите защиту картера с автомобиля. (Как снять защиту, см. в статье: «Замена защиты картера»)

3) После чего полностью слейте моторное масло, из двигателя автомобиля. (Как слить масло, см. в статье: «Замена масла в двигателе»)

4) Следом отверните с обоих крайних сторон по две гайки которые крепят правую и левую подушку подвески двигателя к поперечине.

5) Далее установите поверх моторного отсека «Травесу» она указана цифрой «1» на фото, и после чего начните затягивать гайку под цифрой «2» и тем самым поднимите двигатель у автомобиля.

Примечание! Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

6) Теперь с помощью гаечного ключа или же удлинителя с шарниром и накидкой головкой, отверните «19» болтов за счёт которых поддон крепится к двигателю.

Примечание! Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

7) И в завершение, отвёрткой аккуратно отделите поддон картера от блока цилиндров и вследствие чего снимите его вместе с прокладкой.

Примечание! В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Установка: 1) В начале чистой тряпочкой протрите при-валочную плоскость блока, а затем поддона картера.

Примечание! Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

2) Далее смажьте обе стороны прокладки тонким слоем силиконового герметика, для того чтобы в будущем гарантированно устранить течь моторного масла через прокладку.

3) И в завершение установите все снятые детали на своё место, в обратном порядке снятию.

Примечание! Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Дополнительный видео-ролик: Более подробную инструкцию по снятию и замене прокладки и поддона, смотрите на видео-ролике который размещён чуть ниже:

Сварка аргоном

Сварка аргоном – это самый эффективный способ удаления повреждений. Таким видом сварки можно заваривать как алюминий, так и любые другие сплавы цветных металлов. Хороший сварщик легко сможет устранить трещину или заварить небольшое отверстие, при этом шов никак не скажется на функционале. Недостаток такого ремонта – высокая цена. Можно конечно сэкономить, если снять деталь самостоятельно и обратится непосредственно к специалистам по сварочным работам. Но в случае с распространенными марками бюджетных автомобилей дешевле обойдется замена поддона картера новым.

Для ремонта также можно использовать клей. Существует много различных видов, которые позволяют заклеивать метал, но износостойким, термостойким и водостойким по-прежнему остается эпоксидный. Его основу составляют смолы, вещества для ускорения отвержения, другие наполнители. По применению эпоксидный клей аналогичен сухой сварке, также является двухкомпонентным и бывает в пастообразной или жидкой форме.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
