Дизельный двигатель: устройство системы питания

740.70-1104000 Установка топливопроводов — КамАЗ-65111 (Евро 4):

4 4 4 4 4 6 6 6 6 6 6 6 8 10 12 14 16 16 18 20 22 24 26 28 28 28 30 32 34 36 40 42 44 48 50 52 54 56 56 58 62 64 66 66 68 68 72 72 74 76 82 84 86 86 88 88 88 88 88 88 88 90 92 94 94 96 98 100 100 100 102 104 106 108 108 108 108 108 108 110 112 114 116 120 122 124 126 128 128 130

Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от 740.70-1104000 Установка топливопроводов на КамАЗ-65111 (Евро 4), представленные в этом списке. Если в правой колонке есть ссылка «Показать цены» — эти запчасти от «740.70-1104000 Установка топливопроводов» есть в продаже. Наличие на складах по деталям с ценой смотрите в карточке товара. Если в правой колонке нет ссылки «Показать стоимость» — такие детали мы не продаем и заказы на них не принимаем.

№	Код детали	Наименование	Количество на модель, шт.	Показать все цены
4	740-70-1104232	Штуцер в сборе	3	Показать цены
Розничная 784 руб./шт Опт-1 746 руб./шт Опт-2 720 руб./шт — +

6
740-70-1104234
Штуцер в сборе
5
Показать цены

Розничная 690 руб./шт Опт-1 656 руб./шт Опт-2 634 руб./шт

— +

8
740-70-1104256-10
Топливопровод электронного блока
1
Показать цены

Розничная 1 040 руб./шт Опт-1 989 руб./шт Опт-2 956 руб./шт

— +

12
740-70-1104346
Трубка топливная дренажная форсунок левых головок
1
Показать цены

Розничная 4 495 руб./шт Опт-1 4 276 руб./шт Опт-2 4 130 руб./шт

— +

16
740-1104358
Скоба крепления топливных трубок
8
Показать цены

Розничная 39 руб./шт Опт-1 37 руб./шт Опт-2 36 руб./шт

— +

18
740-70-1104370
Трубка топливная дренажная форсунок правых головок
1
Показать цены

Розничная 5 266 руб./шт Опт-1 5 009 руб./шт Опт-2 4 837 руб./шт

— +

20
740-70-1104384-10
Топливопровод ТНВД
1
Показать цены

Розничная 1 575 руб./шт Опт-1 1 498 руб./шт Опт-2 1 447 руб./шт

— +

24
740-70-1104422-10
Топливопровод подкачивающего насоса отводящий
1
Показать цены

Розничная 629 руб./шт Опт-1 598 руб./шт Опт-2 577 руб./шт

— +

26
740-70-1104426-10
Топливопровод ТНВД подводящий
1
Показать цены

Розничная 970 руб./шт Опт-1 922 руб./шт Опт-2 891 руб./шт

— +

48
740-70-1104363
Прокладка 8x13x1,5
16
Показать цены

Розничная 118 руб./шт Опт-1 113 руб./шт Опт-2 109 руб./шт

— +

50
740-70-1104368
Болт М8х1-6gx21
8
Показать цены

Розничная 150 руб./шт Опт-1 143 руб./шт Опт-2 138 руб./шт

— +

64
740-70-1104875
Болт М14×1,5-6gx35
1
Показать цены

Розничная 384 руб./шт Опт-1 365 руб./шт Опт-2 353 руб./шт

— +

112
870007
Болт М10х1,25-6gх23
2
Показать цены

Розничная 45 руб./шт Опт-1 42 руб./шт Опт-2 41 руб./шт

— +

Техническое обслуживание

Обслуживание мотора — это довольно простая процедура. Она подразумевает замену смазочной и охлаждающей жидкости. В эксплуатационной документации к устройство написано, что обслуживание необходимо проводить в среднем через 15 000 километров пробега. Практика показывает, что для новых силовых агрегатов эту цифру можно смело увеличивать до 20 000, контролируя визуально и на слух состояние мотора.

Кроме замен масел и жидкостей эксперты рекомендуют производить промывку топливной системы и регулировку клапанов двигателя. Эти процедуры повышают эксплуатационные характеристики двигателя, а также позволяют повысить пробег автомобиля до капремонта на 100 000 километров.

Замена охлаждающей жидкости

Своевременный осмотр системы охлаждения двигателя — один из залогов стабильной работы мотора. Его нужно проводить не планово, а каждый день перед выездом. Это осуществляется благодаря визуальному осмотру системы на разгерметизацию, пополнение жидкости.

Менять жидкость следует в случае загрязнения антифриза или потери им основных свойств. Однако чаще всего замену осуществляют при смене сезона: летом в охлаждающей системе мотора КамАЗ 720 может быть залита простая очищенная вода, зимой радиатор заправляется специальной охлаждающей жидкостью (антифризом, тосолом). Ни в коем случае нельзя смешивать антифризы с разным составом, это может вызвать реакцию и снизить характеристики или даже засорить систему охлаждения.

Процедура замены жидкости выполняется в последовательности:

• Слив антифриза. Для этого открываются краны под радиатором, теплообменника и насоса, расширительный бачек и трубки подвода для притока воздуха.
• Промыть систему водой в случае заливки другого вещества.
• Закрыть все краны, залить новую жидкость через расширительный бачок.

При выборе антифриза следует обращать внимание на состав и эксплуатационные характеристики. Кроме замены антифриза к обслуживанию системы охлаждения двигателя относятся:

• промывка и смазка водяного насоса;
• опрессовка охладительной системы в поисках течей;
• промывка коммуникаций;
• осмотр уровня и качества жидкости.

Замена масла

Обслуживание системы смазки двигателя – еще одно необходимое условие долгой работы силового агрегата автомобиля. Чистку системы и замену масла следует проводить каждые 10 – 15 тысяч километров пробега. Перед началом необходимо уточнить, сколько литров масла необходимо для двигателя КамАЗ.

Система смазки двигателя КамАЗ 740 не отличается от большинства других моторов, поэтому процедура замены выглядит довольно стандартно:

• открутить пробку и слить отработанное масло;
• снять и очистить фильтра;
• очистить центрифугу;
• установить детали на место, заменив прокладки;
• залить новое масло.

Контролировать уровень смазывающей жидкости необходимо постоянно. Оно должно постоянно находиться в районе отметки B. Это обеспечивает оптимальное давление масла в системе.

Регулировка сцепления Камаза видео

Крутящий момент коленчатого валового механизма преобразует редуктор моста грузовика. Ключевым показателем данного элемента является соотношение количества зубьев ведущих шестерен и зубьев ведомого шестеренчатого соединения. Именно они определяют тяговые характеристики автомобиля.

КамАЗ-5320 оснащается трансмиссией, представляющей собой многоступенчатую систему, состоящую из:

• 2-ступенчатого делителя;
• 5-ступенчатой коробки передач.

Подобный механизм позволяет помимо обычных регуляторов скоростей получить дополнительные передние и задние передачи. На части основных ступеней также имеется синхронизатор.

Грузовик комплектуется 2-дисковым сцеплением, не теряющим своей популярности. Данный элемент функционирует по фрикционному принципу и включается посредством гидравлического пневмоусилителя. Управление им осуществляется через периферийные пружины. Карданная передача включает два вала, запускающие средний и задний мосты.

Рама КамАЗа-5320 производится методом клепания и штамповки. В ее состав входят два лонжерона с сечением швеллерного типа, соединенные поперечными планками. Спереди рамы находится своеобразный буфер и лонжероны, перед которыми установлены специальные крюки, предназначенные для буксировки. Упругие элементы, изготовленные из резиновых материалов, обеспечивают 2-сторонюю амортизацию рамы.

Техническую профилактику КамАЗа-5320 рекомендовано осуществлять после 100 км, обслуживающий сервис – после 8000 км. Техническое обслуживание автомобиля предполагает диагностику механических и электрических систем, крепежные работы и смазывание механических соединений.

Схема тормозной системы

Кабина тягача рассчитана на трех человек. Помимо водительского кресла здесь присутствуют два вспомогательных сиденья. Однако спального места в автомобиле нет. В сравнении с аналогами кабина КамАЗа-5320 выделяется высочайшим уровнем термической изоляции. Безопасную работу обеспечивают специальные сдерживающие ремни. Водительское кресло имеет возможность регулировки под вес и оснащается настраиваемыми спинкой и подушкой.

кабина КамАЗа-5320

В кабине присутствуют все необходимые контрольно-измерительные приборы и индикаторы, позволяющие водителю получить сведения о состоянии автомобиля. На приборной панели также имеется сигнальная система с хорошей обзорностью шкал и переключателей.

Кузов КамАЗа-5320 включает металлическую платформу с задним и боковыми бортами с функцией открывания. Это обеспечивает удобную выгрузку и погрузку транспортируемого груза с любой стороны. Пол платформы сделан из дерева. Дополнительно предусмотрена установка тента.

Благодаря наличию на рынке широкого ассортимента деталей для данного автомобиля замена отдельных элементов в случае их поломки особого труда не составит. В сравнении с зарубежными моделями ремонт КамАЗа-5320 обойдется значительно дешевле.

Регулирование восстановленного ТНВД

После того, как будут устранены все неполадки в работе ТНВД и причины, приведшие к их появлению, следует приступить к регулировке и настройке его номинальных рабочих параметров. Эта сложная техническая операция требует специальных знаний и применения соответствующего оборудования.

В частности необходимо установить рычаги в корректное кинематическое положение. При этом допуски на их пространственное расположение могут составлять доли миллиметра (например, погрешность расстояния между привалочной плоскостью корпуса насоса и головкой болта номинальной подачи должна быть не более ±0,2 мм).

Также следует проверить давление открытия нагнетательных клапанов и их герметичность. Для этого под давлением подают топливо в головку ТНВД (подача должна быть выключена). Если наблюдается протекание топлива из сливных трубок насоса, то необходимо полностью заменить нагнетательный клапан.

Все эти и другие операции следует проводить лишь с применением специализированных технических средств, разработанных для эффективного и качественного ремонта топливной дизельной аппаратуры КаМАЗ.

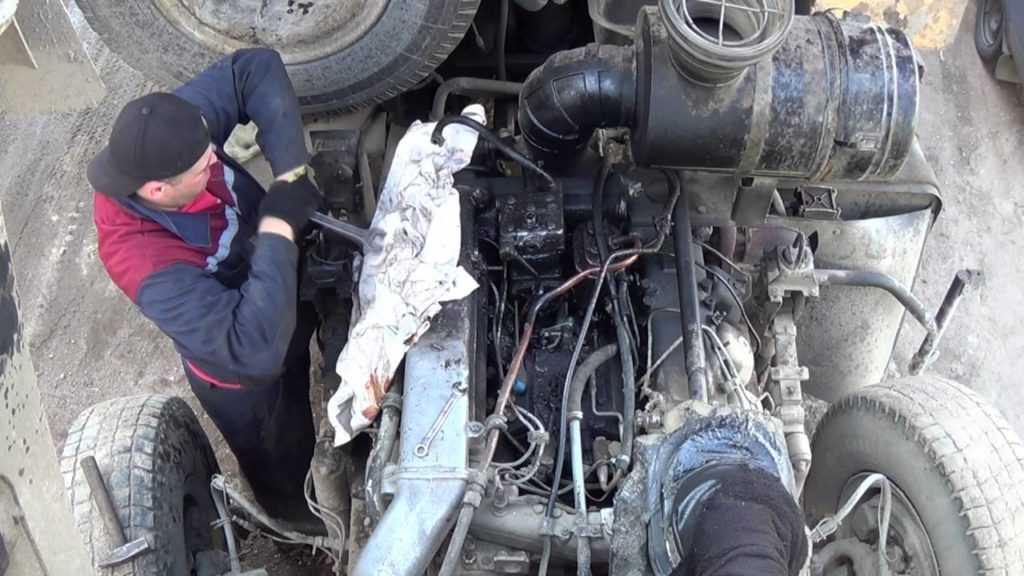

Ремонт и неисправности

Износ двигателя, обусловленный большим пробегом, неправильной эксплуатацией или отсутствием своевременного обслуживания дизеля приводит к ухудшению характеристик автомобиля, а позже и к невозможности работы двигателя. Двигателя КамАЗ 740 не являются исключением. Номинальный пробег моторов – 800 тысяч километров, поле чего требуется капитальный ремонт двигателя КамАЗ 740.

Симптомами поломки являются:

• падение мощности;
• повышенный расход топлива;
• повышенный расход масла;
• высокая дымность выхлопа;
• нестабильная работа на холостом ходу.

Чаще всего неисправности кроются в неправильной работе коленчатого вала. Также возможны перебои в работе систем коммуникаций, обычно связанные с их засорением.

В этом случае требуется капитальный ремонт. Не стоит доводить ситуацию до вызова эвакуатора.

Замена водяного насоса

Одной из распространенных неисправностей является вышедший з строя водяной насос двигателя. В этом случае зацикливается вал жидкости или в насосе возникает течь. Сам насос довольно дорогостоящий, поэтому имеет смысл попытаться восстановить устройство или отнести его в ремонт.

После установки нового или отремонтированного насоса обратите внимание, что отверстия в корпусе насоса должны быть открытыми. Верхнее отверстие служит для вентиляции, нижнее – для контроля герметичности системы

Чистка форсунок

Еще одна причина падения мощности автомобиля – засоренные форсунки. Своевременная промывка детали позволит вернуть эксплуатационные характеристики машины. Автомобиль престанет «тянуть», что довольно критично для грузовика. Одной из распространенных причин неисправности являются забитые форсунки.

Чистка данной детали – довольно простая операция. Для начала нужно снять форсунки, после чего подключить их к источнику питания и впрыскивать в них жидкость из шприца. Лучше всего использовать специальную. Жидкость, а в случае ее отсутствия – жидкость для чистки карбюратора легковой машины.

Своевременное обслуживание и текущий ремонт двигателя позволит избежать более серьезных поломок и избежать неприятностей, связанных с неожиданной поломкой в дороге.

Принципы работы системы непосредственного впрыска

Но не всё тут так радужно, и чтобы понять почему, давайте рассмотрим конструкцию системы непосредственного впрыска на примере фирменной технологии FSI от Volkswagen. Её ключевыми элементами являются такие:

• топливный бак;
• насос низкого давления (ТННД);
• фильтр;
• регулятор давления;
• насос высокого давления (ТНВД);
• топливная рампа;
• форсунки;
• датчики;
• электронный блок управления (ЭБУ).

Бак, вместе с ТННД (топливный насос низкого давления), фильтром и регулятором образуют так называемый контур низкого давления. В принципе он ничем не примечателен и аналогичен системам подачи горючего других бензиновых моторов. Особенности начинаются с ТНВД.

Как мы уже говорили, топливо, впрыскивающееся непосредственно в цилиндр, должно быть под высоким давлением (в FSI цифры колеблются от 3 до 11 МПа).

Нагнетённый насосом напор бензина распределяется при помощи топливной рампы по форсункам, которые, управляясь сигналами ЭБУ (электронный блок управления), впрыскивают горючее в цилиндры. Момент инжекции рассчитывается индивидуально для каждого цилиндра так, чтобы он произошёл перед тактом сжатия.

Непосредственный впрыск топлива имеет разнообразные варианты образования топливно-воздушной смеси.

Их три:

• гомогенный;
• стехиометрический гомогенный;
• послойный.

Отличаются они соотношением воздуха и бензина, а генерируются системой на основе информации о положении дроссельной заслонки и режима работы двигателя.

Гомогенный вид смесеобразования

Гомогенный (синоним — однородный). Это бедная гомогенная смесь, она образуется при открытой воздушной дроссельной заслонке и закрытой топливной дроссельной заслонке. Создается максимальное движение воздуха в цилиндры. Впрыск происходит на такте впуска. Система управления двигателя поддерживает коэффициент избытка воздуха в районе 1,5. Так же система управления может добавлять сюда отработавшие газы для дожигания и экономии топлива, если в этом есть необходимость, их объем может доходить до 25%.

Гомогенная стехиометрическая

Стехиометрическое  – легковоспламеняемое. Гомогенная стехиометрическая смесь происходит при открытых дроссельных заслонках. Впрыск происходит соответственно на такте впуска. Соотношение воздуха и топлива в камере сгорания составляет 1:1, то есть коэфф.избытка воздуха на уровне 1. Смесь сгорает всем максимальным объемом,отдавая максимальную мощностью.

Послойный вид смесеобразования

При послойном виде воздушная дроссельная заслонка почти совсем открыта, впускная топливная заслонка закрыты. Воздух вихрем влетает в камеру сгорания. Впрыск происходит прямо в зону свечи зажигания в такте сжатия. За короткое время до взрыва смеси, в районе свечи зажигания образуется смесь топлива с воздухом, коэффициент избытка воздуха там будет 1,5 — 3. При таком воспламенении вокруг  свечи остается много чистого воздуха, который выступает в роли теплоизолятора.

Система непосредственного впрыска, в отличии от карбюраторной системы, позволяет экономить до 15% топлива и конечно сокращает количество вредных выбросов.

Описание модели КамАЗ-5320 (5320)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мод. КамАЗ-740.10, дизель, V-o6p. (90°), 8-цилин., 120×120 мм, 10,85 л, степень сжатия 17, порядок работы 1-5-4-2-6-3-7-8, мощность 154 кВт (210 л.с.) при 2600 об/мин, крутящий момент 637 Н-м (65 кгс-м) при 1500-1800 об/мин. Форсунки — закрытого типа, ТНДВ — V-обр., 8-секционный, золотникового типа, с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр — сухой, со сменным картонным фильтрующим элементом и индикатором засоренности. Двигатель оснащен электрофакельным устройством (ЭФУ) и (по заказу) предпусковым подогревателем ПЖД-30.

Трансмиссия

Сцепление — двухдисковое, с периферийными пружинами, привод выключения — гидравлический с пневмоусилителем. Коробка передач — 5-ступенчатая, с передним делителем, общее число передач — десять вперед и две назад, передат. числа: I-7,82 и 6,38; II-4,03 и 3,29; III-2,5 и 2,04; IV-1,53 и 1,25; V-1,0 и 0,815; ЗХ-7,38 и 6,02. Синхронизаторы — на II, III, IV и V передачах. Делитель снабжен синхронизатором, управление делителем — пневмомеханическое, преселекторное. Карданная передача — два карданных вала. Главная передача — двойная (коническая и цилиндрическая), передат. число — 6,53 (по заказу — 7,22; 5,94; 5,43); средний мост — проходной, с межосевым дифференциалом, блокируемым с помощью электропневматического или пневматического привода.

Колеса и шины

Колеса — бездисковые, обод 7,0-20, крепление на 5 шпильках. Шины — 9.00R20 (260R508), мод. И-Н142Б, давление в шинах передних колес — 7,3; задних: КамАЗ-5320 — 4,3; КамАЗ-53212 — 5,3 кгс/см 2 ; число колес 10+1.

Подвеска

Зависимая: передняя — на полуэллиптических рессорах с задними скользящими концами, с амортизаторами; задняя — балансирная, на полуэллиптических рессорах, с шестью реактивными штангами, концы рессор — скользящие.

Тормоза

Рабочая тормозная система — с барабанными механизмами (диаметр 400 мм, ширина накладок 140 мм, разжим — кулачковый), двухконтурным пневмоприводом. Тормозные камеры: передние — типа 24, тележки — 20/20 с пружинными энергоаккумуляторами. Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов, привод пневматический. Запасной тормоз совмещен со стояночным. Вспомогательный тормоз — моторный замедлитель с пневмоприводом. Привод тормозов прицепа — комбинированный (двух- и одноприводный). Имеется спиртовой предохранитель против замерзания конденсата.

Рулевое управление

Рулевой механизм — винт с шариковой гайкой и поршень-рейка, зацепляющаяся с зубчатым сектором вала сошки, передат. число 20. Гидроусилитель — встроенный, давление масла в усилителе 80-90 кгс/см 2 .

Электрооборудование

Напряжение 24 В, ак. батарея 6СТ-190ТР или -190 ТМ (2 шт.), генераторная установка Г-273 с регулятором напряжения Я120М, стартер СТ142-Б.

Заправочные объемы и рекомендуемые эксплуатационные материалы Топливные баки: у КамАЗ-5320 — 175 или 250 л, у КамАЗ-53212 — 250 л, диз. топливо; система охлаждения (с подогревателем) — 35 л, охл. жидкость — тосол А-40; система смазки двигателя — 26 л, летом М-10Г (к)зимой М-8Г2(к), всесезонно ДВ-АСЗп-10В; гидроусилитель рулевого управления — 3,7 л, масло марки Р; коробка передач с делителем — 12 л, ТСП-15К; картеры ведущих мостов — 2×7 л, ТСп-15К; гидравлическая система выключения сцепления — 0,28 л, тормозная жидкость «Нева»; амортизаторы — 2×0,475 л, жидкость АЖ-12Т; предохранитель против замерзания конденсата в тормозном приводе — 0,2 л или 1,0 л, этиловый спирт; бачок омывателя ветрового стекла — 1,8 л, жидкость НИИСС-4 в смеси с водой.

Узлы двигателя

Устройство двигателя КамАЗ 740 является сложной системой, функционирование которой обеспечивается сразу несколькими узлами. Слаженная система силового агрегата и систем снабжения двигателя обеспечивают бесперебойную работу силового агрегата и машины в целом, а совокупность этих систем делают его довольно компактным и позволяют обеспечивать высокую мощность.

Работа системы охлаждения

Система охлаждения двигателя – довольно стандартная и мало чем отличается от большинства других дизельных двигателей. В роли рабочей жидкости выступает антифриз, а в теплое время года – очищенная вода.

Центробежный насос обеспечивает нагнетание охлаждающей смеси. Оттуда она поступает к головкам цилиндров: сначала в левую часть, потом- в правую. Далее проходит в полость цилиндров, откуда под давлением двигается к ГБЦ. После прохождения полного цикла смесь поступает в термостаты. После этого в зависимости от положения муфты гидравлического насоса охлаждает устройство или сливается в радиатор. Регулировка осуществляется при помощи гидромуфт.

Блок цилиндров

Блок цилиндров – это основная рабочая часть мотора. Он представляет собой часть корпуса двигателя, монолитную конструкцию с установленными в ней движущимися частями, технологические отверстиями, коммуникационными каналами.

В блоке имеются отверстия для крепления коленвала, распредвала и поршневой системы. Во время работы гильзы поршневой системы и головками цилиндров образуют камеры сгорания, в которых осуществляется сжатие топлива. Гильзы состоят из чугуна и закаляются электричеством. Материал изготовления –алюминий. Долговечность детали обеспечивается рубашкой охлаждения и отверстиями для смазки.

Устройство и работа смазочной системы

Смазочная система мотора КамАЗ 740 необходима для уменьшения трения деталей. Ввиду высоких рабочих температур она выполняет охладительную функцию, снижая рабочую температуру в двигателе. Система смазки КамАЗ 740 имеет комбинированный тип. Масло подается при помощи впрыска, самотеком или под низким давлением в те части силового агрегата, где требуется больше всего.

Схема смазочной системы представлена устройствами для подведения и охлаждения масла, хранения и фильтрации смеси. Из маслонасоса смесь подается в фильтр, после чего поступает на магистрали. Далее осуществляется подача масла к цилиндрам, газораспределительному механизму, коленвалу, компрессору и топливному насосу. Эти детали всегда подвержены большому трению и работают в условиях повышенной температуры, поэтому им требуется постоянная смазка.

Для смазки опоры поршневого кольца с поршней снимается часть масла и самотеком поступает на устройство, после чего стекает в поддон. Гидромуфта обрабатывается только в случае ее работы: в противном случае кран, активируемый гидросиловым датчиком закрыт и масло стекает. Из поддона смазка стекает в маслоприемник, а оттуда через фильтр – снова к насосу.

При недостаточном количестве смазывающей жидкости двигатель теряет мощность, перегревается. В нем появляются нарывы, из-за чего сокращается продолжительность работы мотора. Эксплуатация двигателя с недостаточным количеством смазочных веществ опасна для автомобиля и водителя.

Система питания

Система питания двигателя — это комплекс устройств, осуществляющих подведение топлива в блок цилиндров. Она состоит из баков для хранения горючего, топливопроводов, насоса низкого давления, ТНВД двигателя и форсунок. Она обеспечивает своевременный впрыск дизеля в камеры сгорания для своевременного сжатия топлива и правильной работы мотора.
