Виды грузовых автомобилей газель

ГАЗ-3302

Это авто относится к линейке бортовых автомобилей, оснащенных шасси с кабиной и показателем грузоподъемности в полторы тонны. Машина выпускается с 1994 года, подвергалась модернизации в 2003 и 2010 гг. Последняя вариация в этой серии получила наименование «Бизнес».

Высота борта грузовика составляет один метр благодаря применению шин с низким профилем, что значительно облегчает погрузочно-разгрузочный процесс. Тормозная дисковая система обеспечивает быструю и безопасную остановку транспортного средства. В 95 году появилась малая серия полноприводных модификаций под маркировкой 33-027, которая может эксплуатироваться на всех типах грунтов.

Отличительной чертой, которую получили автомобили «Газель» (модификации, вышедшие в 2002 году), стала удлиненная рама. Основным предназначением авто считалась работа в качестве автомобильных лавок и эвакуаторов. Разработчики ради повышения грузоподъемности впоследствии оснастили грузовик усиленными рессорами и усовершенствованным задним мостом.

Модификации

Благодаря своим техническим характеристикам «Газель» используется и как комфортный автобус для перевозки пассажиров, и как грузовик, а различные государственные службы и ведомства имеют в своем парке модели с расширенным функционалом.

Например, медицинские автомобили, модели для МЧС с увеличенным клиренсом и улучшенной подвеской, модификации с бронированным корпусом для силовых структур, инкассаторов и т.д.


«Газ-2705» медицинской службы

На гражданском рынке наиболее широко представлены следующие модификации ГАЗ-2705:

«Газ-2752» (Соболь)

Владельцами этой популярной модели являются предприниматели и коммунальные службы. Из-за комбинации различных вариантов «Соболь» называют также и «Комби».

Благодаря размерам, на «Соболе» можно спокойно ездить в час пик.

Согласно описанию модель имеет задний или передний привод и меньшие габариты и грузоподъемность.

По своим параметрам это было идеальным решением для небольших грузоперевозок. В отдельной кабине, изолированной от грузового отсека, расположены 4 места ля пассажиров. Благодаря герметичной перегородке можно с комфортом переводить сыпучие материалы и строительные смеси.


Цельнометаллический фургон ГАЗель 2705 Комби — 7 мест

«Газель-бизнес»

По сравнению с первыми выпусками эта модель умеет увеличенный межсервисный пробег (15 000 км вместо 10 000 км) и уменьшенный на 5 % расход топлива. Другими техническими особенностями являются:

  • достижение максимального крутящего момента в 220 Нм при 2 500 об/мин;
  • наличие продукции Bosch в электрооборудовании и тормозном приводе;
  • электрический обогрев наружных зеркал.

Всего существуют 3 модификации:

  • бортовая;
  • цельнометаллический грузовой фургон 2705;
  • микроавтобус.


Фото «Газель-Бизнес»


«Газель-Бизнес»

«Газель-Next»

В новой модификации, начиная с 2013 года, более безопасная и удобная кабина. «Газель-Next», в свою очередь, имеет множество вариаций:

  • бортовой автомобиль (стандартная, удлиненная база с одно и двухрядной кабиной);
  • цельнометаллический фургон (стандартная, удлиненная база с одно и двухрядной кабиной);
  • автофургон (изотермический, промтоварный, авроплатформа со стандартной и удлиненной базами);
  • автобус (городской и пригородный);
  • спецтехника (хлебный, автодом, школьный и т.п.).


Цельнометаллическая «Газель-Next»


Варианты «Газель-Next»


Варианты «Газель-Next»

«Газель-27057»

Для сложных дорожных условий создана полноприводная модификация вездехода. Числовой индекс 27057-90 (2705-90) означает снабжение специальной крышей. Доработке подверглись части кузова ГАЗели, за счет чего произошло увеличение крыши на 335 мм и кузовного пространства на 2 кубометра.

На вторичном рынке стоимость моделей зависит от года производства, пробега, наличия дополнительного навесного или газобалонного оборудования. Специалисты не советуют покупать модели, старше 2005 года выпуска.

В приличном состоянии цена будет равна 150-400 тысяч рублей.

Бортовая «ГАЗель-Бизнес» ГАЗ-3302

Городской малотоннажный транспорт, сменивший собой первое поколение ГАЗели.

Визуально модель отличается от предшественника иной конфигурацией переднего бампера, трапециевидной решеткой радиатора, абсолютно новый кузов. Кабина изготавливается в двух вариантах исполнения: классическая однорядная на три посадочных места, а также, двухрядная на шесть мест.

Независимо от модификации в кузове две двери, увеличенная площадь остекления, эргономичная панель управления, комфортные кресла, улучшенный материал обивки.

Посадка во второй ряд кресел осуществляется через пассажирскую дверь, предварительно откинув кресло. Что не всегда удобно и практично, но с другой стороны с неудобством можно смириться.

Помимо увеличенной кабины машина имеет увеличенную колесную базу: 3000 мм в стандартной комплектации и 3500 в максимальной. Высота дорожного просвета 170 мм для заднеприводной конфигурации и 191 мм для полноприводной.

Типы силовых агрегатов, трансмиссии, строение тормозной системы унаследовано от фургона «ГАЗель-Бизнес».

Автомобиль-рефрижератор

У этого вида Газели есть специальный изотермический фургон, в котором холодильная установка. В ней перевозят продукты, для которых поддерживают определённую температуру. Это авто охотно приобретают бизнесмены, у которых ресторан, кафе, бистро, продуктовый магазин и т. п. Газель-рефрижератор транспортирует скоропортящиеся продукты, в целости и сохранности доставляет мороженное, мясные изделия, сырое мясо.

Разнообразное холодильное оборудование

Компрессорный привод у машин может быть разным, в зависимости от этого классифицируют оборудование для охлаждения продукции. Когда выбираете автомобиль для своего бизнеса, учитывайте, насколько большая машина нужна и какие объёмы грузов будете перевозить Задумайтесь, какая температура воздуха нужна будет в кузове, какая бывает в жаркое время года в вашем регионе.

Холодильные установки бывают таких видов:

  • автономные;
  • прямой привод;
  • мульти температурные.

МОДИФИКАЦИИ

Последняя модель ГАЗ 330232 предлагается в нескольких модификациях:

  • ГАЗ 330232-288 – инжекторный мотор УМЗ-4216, грузовая платформа длиной 3200 мм;
  • ГАЗ 330232-388 – дизельный двигатель Cummins ISF 2800, платформа длиной 3200 мм;
  • ГАЗ 330232-408 – инжекторный агрегат ЗМЗ-40524, грузовая платформа длиной 3200 мм;
  • ГАЗ 330232-288 – инжекторная установка УМЗ-4216, грузовая платформа длиной 4200 мм;
  • ГАЗ 330232-388 – дизель Cummins ISF 2800, грузовая платформа длиной 4200 мм;
  • ГАЗ 330232-408 – инжекторный двигатель ЗМЗ-40524, платформа длиной 3200 мм.

С 2006 года все вариации серии оснащаются гидроусилителем руля.

На шасси ГАЗ 330232 также устанавливаются фургоны различного размера (максимальные показатели: длина – 4100 мм, высота – 2350 мм, объем – 17,5 кубометров). Фургоны производятся из металлических листов, закрепленных на прочном металлическом каркасе. Дополнительное покрытие пластиком защищает от коррозии и увеличивает ресурс работы. Пол фургона покрывается оцинкованным металлом и обшивается транспортной фанерой или рифленым алюминием. В задней части предусмотрены распашные ворота.

Грузы и кузов

Несколько строк об отличиях. Разница в платформах хорошо видна на фото, однако есть и нюансы. Несмотря на то что на тесте были машины с различными кузовами, по желанию на версию R2 возможна установка как платформы с металлическими бортами, так и с алюминиевыми. В модификации R3 кроме двух названных вариантов возможна и установка «металлической» платформы увеличенного размера. Кстати, на «металлическую» платформу предусмотрена установка фанерного пола. Все кузова комплектуются тентами типа «параллелепипед» высотой 1850 мм.

Отмечу, что погрузочная высота «алюминиевой» платформы 949 мм против 960 у «металлической». При этом стоит понимать, что доплата 25 000 за алюминиевый борт и фанерный пол – это не столько снижение веса конструкции, сколько переход на более высокий в технологическом и эксплуатационном плане уровень.

Подведём краткий итог. На одометре A22R22 всего 87 км, на A22R32 столько же. Обе машины были торжественно вручены нам, можно сказать, прямо с конвейера. Соответственно никаких обкаток, доработок для прессы или иных торжественно-доводочных работ с машинами не проводили. Даже запакованные в пластик тенты из кузова никто не стал убирать. На этом фоне отсутствие каких-либо вызывающих раздражение аспектов корявой сборки вызвало приятное удивление. Молодцы!

Более того, по материалам поступивших рекламаций, в том числе и от СМИ, проведены следующие доработки:

  • устранено заедание замка крышки верхнего «бардачка»;
  • доработана конструкция потолочного плафона;
  • установлены динамики аудиосистемы повышенной мощности;
  • устранено выпадение из крыльев дополнительных указателей поворотов;
  • заменён поставщик запорной фурнитуры на «алюминиевых» платформах.

Это самые основные из озвученных нам усовершенствований. А ещё есть список того, что пока не внедрено в серию, но над чем ведётся активная конструкторская работа. Это касается не только выявленных недочётов, но и различных доработок конструкции с целью её улучшения. Ждём-с.

Бортовая Газель

Бортовая Газель

Бортовая газель длиной 3 метра – это базовая модель без тента. В нее очень удобно загружать и выгружать товар, мебель и т.д., но дождь может намочить груз. Цены на новую бортовую Газель начинаются от 530000 рублей.

Бортовая Газель с тентом

Газель-тент – самая распространенная модель на базе бортовой Газели. На металлический кузов с помощью каркаса из металло-деревянной конструкции натянут клеенчатый тент. Общая стандартная кубатура не очень большая – всего 8 м3 (2х3х1,5), да и выгружать-загружать в согнутом положении не очень удобно. Но зато груз защищен от непогоды, а откидные борта позволяют работать одновременно с трех сторон. Тент несложно демонтировать, тогда загрузку негабаритных конструкций можно выполнить краном сверху.

Газель-пирамида

Газель-пирамида используется при перевозке рам, стекла и других широколистных материалов. Это бортовая газель с установленной пирамидой.

Газель «Катюша»

Газель «Катюша» – это также бортовая газель с установленной катюшей – приспособлением, позволяющим перевозить длинномерные изделия и материалы (длинной до 6 м и больше). Катюша сокращает расходы на перевозку длинномерного, но легкого груза небольших объемов.

Ещё по теме: «Газель»-фургон

Большая газель – это модернизация варианта газели с тентом. Высота каркаса увеличена до 2-х метров и более

Объем увеличивается до 12 м3, что очень важно при перевозке холодильников, шкафов и других высоких предметов без разборки. Очень удобна при переездах на другое жилье

Удлиненная Газель

Удлиненная газель – это грузовик с удлиненной на 1 метр рамой, что также увеличивает вместимость кузова. В такой кузов поместятся пять европейских полет в сборе, а шестая в разобранном виде. Главное, не превышать грузоподъемность, которая остается прежней. Цены на новую удлиненную Газель начинаются от 540000 рублей.

Газель с установленным компрессором

Газель-компрессор. В кузове бортовой газели может устанавливаться компрессорная установка ЗИФ-6. Компрессор чаще всего обслуживает работу отбойного инструмента при дорожных работах, используется при промывке артезианских скважин и т.д. Длина шлангов, входящих в комплект компрессора, достигает 150 метров.

Проблемы

Существуют ли проблемы, связанные с вышеперечисленными щитками? К сожалению, владельцы сталкиваются с проблемой неисправности приборки. Реже всего это случается у самой первой панели, старого образца. Она работает «как часы». Рижская панель может неточно давать информацию об уровне давления масла. Также здесь нередко барахлит спидометр. Наряду с этим отказывается работать одометр. Но большинство нареканий, на удивление, вызывает новый щиток приборов «Газели Некст» и «Бизнес».

Так, самая частая неисправность – обнуление километража (причем общего) на пробеге в 60 тысяч километров. Из-за этого невозможно точно контролировать прохождение ТО и ряд других ремонтных операций. Но это еще не все. Обнуляется и суточный километраж – говорят отзывы. Такое случается, если напряжение в сети будет менее 11,5 Вольт. Также данные стираются в случае снятия клемм с АКБ.

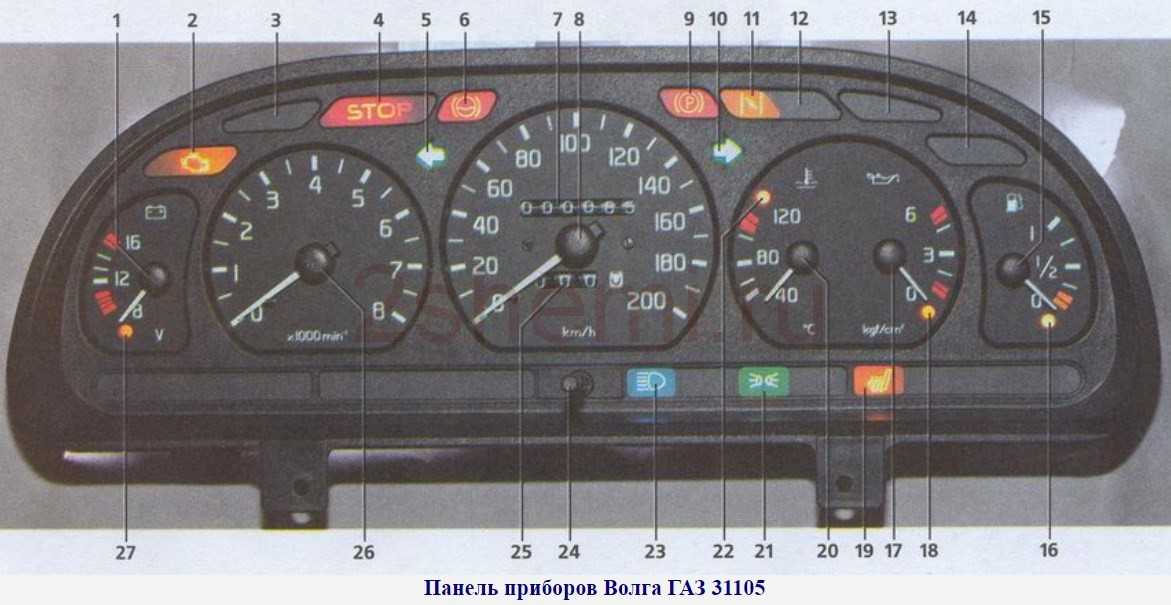

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ; 2 — контрольная лампа системы управления двигателем; 3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов); 4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено; 5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр (счетчик суммарного пробега); 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 11 — резерв; 12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105); — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу; 14 — резерв (для установки дополнительных контрольных ламп); 15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак: 16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя; 19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений); 20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя; 21 — контрольная лампа включения наружного освещения (габаритного света); 22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения; 23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар; 24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24); 26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя; 27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Это интересно: Технические характеристики малотоннажной грузовой газель валдай: разбираемся детально

Грузоподъемность автомобилей «Газель»

Автомобиль ГАЗ 3302 рассчитан на грузоподъемность 1,5 тонны, но не во всех модификациях эта характеристика одинаковая.

Габаритные размеры автомобиля газ 3302

Грузоподъемность других марок семейства «Газель»:

  • ГАЗ 2705 – 1,35 т;
  • ГАЗ-3221 – в среднем 1-1.2 т в зависимости от модификации;
  • ГАЗ 33023 «Фермер» – 1,2 т;
  • ГАЗ-2752 «Соболь» (или ГАЗ-2217 «Баргузин») – от 0,6 до 0,9 т в зависимости от варианта исполнения;
  • ГАЗель Next – от 1,25 т или 1,5 т в зависимости от модели.

Часто владельцев коммерческого автомобиля грузоподъемность машины не устраивает и это понятно

Для бизнеса важно за рейс увезти как можно большее количество грузов. И поэтому предприниматели пользуются различными способами для увеличения столь важной характеристики авто

Таблица технических характеристик ГАЗ 3302

Хотя и грузоподъемность бортовой «Газели» всего лишь полторы тонны, но сам кузов все-таки довольно объемный, и плотного тяжелого груза уместить в машину можно много. В результате перегруза проседают и лопаются рессоры, лопается рама. Увеличивают грузоподъемность двумя способами:

  • Устанавливают на все рессоры по дополнительному листу;
  • Усиливают раму.

После соответствующих работ грузоподъемность увеличивается на 500 кг. Но перегружать машину свыше установленной нормы все же не следует.

Оперативное оповещение водителя

Функционал приборной панели в большинстве автомобилей работает по принципу «красного оповещения» — либо таким цветом загораются соответствующие лампочки, либо в красную зону перемещаются указывающие стрелки.

Нередко ломается, точнее выходит из строя не весь приборный модуль, а его часть. И чтобы не менять весь щиток целиком, лучше произвести ремонт панели приборов в специализированном сервис-центре.

Ремонт приборной панели после некачественной починки — процесс трудоемкий и затратный, но вполне под силу хорошим опытным специалистам. Отсюда вывод: доверять перепрограммирование и ремонт приборной панели следует исключительно и сразу мастерам аттестованного автосервиса, например, At-Transmission в Санкт-Петербурге.

Снятие комбинации приборов автомобилей выпуска до 2003 года

Комбинация приборов неремонтопригодная, поэтому в случае выхода приборов из строя ее заменяют в сборе.

На приборной панели установлена комбинация приборов, которая объединяет в одном корпусе:

— спидометр (со счетчиками общего и суточного пробега);

— тахометр;

— указатели температуры охлаждающей жидкости, уровня топлива (с сигнализатором резерва топлива), давления масла (с сигнализатором аварийного давления);

— вольтметр;

— блок сигнализаторов заряда аккумуляторной батареи, дальнего света фар, указателей поворота, габаритного света, аварийного падения уровня тормозной жидкости и стояночного тормоза, перегрева охлаждающей жидкости, включения блокировки межосевого дифференциала раздаточной коробки (для модификации 4х4).

1. Отключаем аккумуляторную батарею.

2. Короткой крестообразной отверткой отворачиваем два самореза верхнего крепления облицовки комбинации приборов

3. Отверткой отворачиваем два самореза нижнего крепления облицовки комбинации приборов

4. Снимаем облицовку.

5. Пассатижами отворачиваем гайку крепления рукоятки обнуления счетчика суточного пробега.

6. Утапливаем рукоятку в панель управления.

7. Длинной шлицевой отверткой отворачиваем два винта с торцов комбинации приборов

8. Вынув комбинацию приборов из панели, отворачиваем гайку крепления троса привода спидометра.

9. Отсоединяем три штекерных колодки от выводов комбинации приборов. Колодки различаются по цвету и количеству разъемов, поэтому помечать их не нужно.

10. Для замены ламп подсветки приборов, повернув патрон против часовой стрелки, вынимаем его из комбинации приборов

11. Заменяем неисправную лампу.

12. Для замены лампы сигнализатора поворачиваем патрон против часовой стрелки и вынимаем его из комбинации приборов

13. Неисправную лампу меняем вместе с патроном

Собираем и устанавливаем комбинацию приборов в обратной последовательности.

ГАЗ 33023 с 2003 по 2010 год

Следует отметить, что длиннобазные модели ГАЗ 330232 пошли в серию за год до первого рестайлинга, то есть, в 2002-ом, поэтому во втором поколении «Газель Фермер» модификаций уже было больше.

Размер шасси газели Фермер Если на стандартном шасси расстояние между колесными осями равняется 2,9 метра, то с длинной рамой оно больше на 0,6 м. На стандартном шасси кузов имеет длину 2,3 м, на удлиненной «Газели» 33023 он может быть длиной от 3 до 4 м. С 2003 года постепенно менялся модельный ряд двигателей. Со временем перестали устанавливать карбюраторные ДВС ЗМЗ 402, ЗМЗ 406, УМЗ 4215, на смену им пришли следующие моторы:

  • УМЗ 4216 объемом 2,9 л;
  • Chrysler 2,4 л;
  • ГАЗ 5602 (дизель) 2,1 л;
  • ЗМЗ 405.

Правда, турбодизельный двигатель ГАЗ 560 был снят с производства в 2008 году – двигатель хоть и обладал отличными техническими характеристиками, но был сложен в ремонте, и стоимость запчастей на него никак не устраивала автовладельцев – детали слишком дорогие.

Самое главное внешнее отличие обновленной «Газели Фермер» с 2003 года – совершенно другие фары, капот, решетка радиатора и передний бампер. Фары приобрели каплевидную форму, а поворотные фонари спрятали в фары – они уже не являлись отдельными элементами. В салоне поменялась панель приборов и некоторые детали системы отопления.

Внешний вид обновления

Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Дизайн панели приборов Газели бизнес

Минусом такой панели является то, что на большинстве Газелей придется немножко попотеть при подключении. Схема распиновки устройства идет в комплекте, поэтому с подключением возникнут проблемы в случае, если прежде вы не сталкивались с подобными работами. Также придется добавить несколько клемм, а еще поменять несколько контактов, чтобы все приборы и датчики работали корректно.

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости 2 Выбор аварийной температуры охлождающей жидклсти 3 Аварийное низкое давления масла двигателя 4 Датчик давления масла 5 Датчик уровня топлива 6 ———- 7 ———- 8 Открытые двери автобуса 9 ———- 10 Открытые двери салона,капота или багажника 11 ——— 12 ——— 13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор 2 Включения ламп сигнализатора поворота правого борта 3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар 7 Подсветка КП 8 Включения габаритных огней 9 Включения задних противотуманных фар 10 ——— 11 Включения блокировки межосевого диффиренциала 12 Включения пониженной передачи 13 Тип датчика давления масла

Разъём ХР3

1 Корпус для аналоговых сигналов 2 Зажигание 3 Корпус 4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар 7 Разряд аккумуляторной батареи 8 Зажигания 9 Низкий уровень тормозной жидкости 10 Датчик скорости 11 Выход спидометра к бортовому компютеру 12 Включения обогрева звднего стекла 13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-) 2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+) 3 Износ тормозных накладок 4 Включения предпускового подогрева двигателя(-) 5 ————- 6 ————- 7 ————- 8 ————- 9 ————— 10 ————- 11 Низкий уровень стеклоомывающей жидкости 12 Низкий уровень охлождающей жидкости 13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Назначение вывода 38.3801 382.3801 385.3801010
Контрольная лампа воздушной заслонки карбюратора X1.1 X1.1 X1.1
Указатель температуры охлаждающей жидкости X1.2 X1.2 X1.2
Контрольная лампа перегрева охлаждающей жидкости (-) X1.3 X1.3 X1.3
Контрольная лампа низкого давления масла X1.4 X1.4 X1.4
Указатель давления масла X1.5 X1.5 X1.5
Указатель уровня топлива X1.6 X1.6 X1.6
Контрольная лампа резерва топлива (-) X1.7 X1.7
Контрольная лампа непристегнутых ремней безопасности X1.8 X1.8*
Тест (-) X1.9 X1.9
Контрольная лампа незакрытых дверей (-) X1.12 X1.10*
Контрольная лампа перегрева масла X1.11 X1.11*
Цепь 30 (постоянное питание) X2.2
Объединенный выход контрольной лампы STOP X2.2
Контрольная лампа правого указатель поворота X2.3 X2.3 X2.3
Контрольная лампа левого указатель поворота X2.4 X2.4 X2.4
Контрольная лампа стояночного тормоза X2.5 X2.5 X2.5
Контрольная лампа включения дальнего света фар (+) X2.6 X2.6 X2.6
Контрольная лампа включения противотуманных фар (+) X2.7*
Контрольная лампа указателей поворота прицепа (+) X2.12 X2.7*
Индикация пониженной передачи (-) X2.8*
Индикация блокировки межосевого дифференциала (-) X2.9 X2.9* X2.9*
Контрольная лампа обогрева сидений (+) X2.10 X2.10
Контрольная лампа включения задних противотуманных фонарей (+) X2.11* X2.11*
Контрольная лампа включения габаритного освещения (+) X2.7 X2.12 X2.12
Цепь освещения приборов X2.13 X2.13 X2.13
Контрольная лампа перегрева каталитического нейтрализатора X2.8
Контрольная лампа подушек безопасности (+) X2.11
Контрольная лампа STOP X3.6
Контрольная лампа ABS (-) X3.1 X3.1 X3.1, инверс
Масса (-) X3.2 X3.2 X3.2
Питание (+) спидометра X3.3 X3.3 X3.3
Масса (-) спидометра X3.4 X3.4 X3.4
Тахометр (высоковольтный вход) X3.5 X3.5*
Тахометр (низковольтный вход) (-) X3.6 X3.6
Тахометр (вход от генератора) X3.7
Контрольная лампа ближнего всета фар (+) X3.7*
Контрольная лампа обогрева заднего стекла (+) X3.8 X2.1* X3.8
Выход спидометра к борткомпьютеру X3.9 X3.9 X3.9
Вход спидометра X3.10 X3.10 X3.10
Контрольная лампа уровня тормозной жидкости (-) X3.11 X3.11 X3.11
Питание (+) контрольных ламп и приборов X3.12 X3.12 X3.12
Контрольная лампа разряда аккумулятора X3.13 X3.13 X3.13
Контрольная лампа уровня масла X4.1 X4.1* X4.1*
Контрольная лампа CHECK ENGINE (+) X4.2 X4.2 X4.2
Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-) X4.3 X4.3 X4.3
Контрольная лампа износа тормозных колодок (-) X4.4*
Контрольная лампа свечей накаливания (+) X4.5
Контрольная лампа уровня охлаждающей жидкости (-) X4.8 X4.8* X4.8*
Контрольная лампа уровня омывающей жидкости (-) X4.9 X4.9* X4.9*
Контрольная лампа уровня жидкости гидроусилителя руля (-) X4.10 X4.10* X4.10*
Контрольная лампа наличия воды в топливном фильтре (+) X4.11*
Контрольная лампа перегоревших ламп (-) X4.11 X4.11*

Версии «Фермер» и «Фургон»

Данное транспортное средство («Фермер») может перевозить до пяти пассажиров или одной тонны груза. Выпуск линейки начался в 1995 году. Особенности конструкции обусловили популярность машины в сфере малого и среднего бизнеса. Микроавтобус «Фермер» получил кузов с двумя дверьми, для доступа на задний ряд нужно откидывать переднее пассажирское сиденье.

Автомобиль «Газель» модификации «Фургон» имеет грузоподъемность 1,35 тонны и два пассажирских места. Эта техника применялась в следующих направлениях:

  • инкассаторских бронированных авто;
  • передвижных лабораториях;
  • машинах неотложной медицинской помощи;
  • специальных транспортных средствах в структурах МВД.

Именно модель серии ГАЗ-2705 чаще всего выступает в основе спецтранспорта различного предназначения.

Снятие щитка приборов

Шлицевой отверткой разжимаем фиксаторы рукояток и снимаем их с рычагов отопителя.

Поддевая отверткой, вынимаем два сопла центрального воздуховода.

Вынимаем переключатель отопителя.

Отсоединяем наконечники проводов от выводов выключателя, пометив порядок их подсоединения.

Поддев тонкой отверткой, снимаем заглушку.

Крестообразной отверткой отворачиваем саморез крепления щитка приборов.

Отворачиваем гайку крепления рукоятки счетчика суточного пробега.

Утапливаем рукоятку в панель приборов.

Вытягиваем правый край щитка на себя.

Просунув руку между щитком и панелью приборов, отворачиваем гайку крепления троса привода спидометра.

Сместив щиток вправо, отсоединяем шланг от штуцера эконометра…

…и соединительные колодки от выводов комбинации приборов

Колодки различаются цветом и количеством разъемов, поэтому помечать их не нужно.

Устанавливаем щиток в последовательности, обратной снятию.

Перед установкой, соединив все электрические разъемы, подключаем аккумуляторную батарею, включаем зажигание и убеждаемся в правильной работе всех устройств.

Затем закрепяем щиток на панели приборов.

«Газель» пассажирская

Другое дело, если речь идет о микроавтобусе, таком как ГАЗ-3221. Это часть семейства «Газелей» очень часто используется для перевозки людей на небольшие расстояния, например, при коммерческих перевозках по заданным городским маршрутам. Согласно правилам дорожного движения и действующему законодательству, для управления этим видом транспорта недостаточно категории В, поскольку количество перевозимых пассажиров более восьми. Если, к примеру, взять какой-нибудь минивэн, даже «Хендай-Старекс» или «Мерседес-Вито», то для них вполне достаточно категории В. Однако «Газель» пассажирская перевозит 13, а то и 15 пассажиров. Получается, что для управления нужна категория прав D, открывающая возможность водить автобусы.

И, действительно, все водители маршруток открывают именно эту категорию, перед тем как сесть за руль этого вида транспорта. Кстати говоря, очень часто, помимо самой категории D, работодатели требуют еще и опыт в данной сфере, тем самым заботясь о безопасности перевозок и пассажиров.

Это интересно: Типы кузовов легковых автомобилей с фото: это надо знать

Прочие технические характеристики в цифрах

  • Габаритные размеры ГАЗ-3302: длина – 5,54 м (6,616 м – в удлинённой версии шасси), ширина – 2,066 м, высота – 2,12 м (по кабине), 2,57 м (по тенту).
  • Внутренние габаритные размеры кузова: длина 3,089 м х ширина 1,978 м в стандартном исполнении; 4,139 м – в удлинённой версии шасси.
  • Дорожный просвет (под картером заднего моста при полной массе) – 17 см.
  • Колёсная база – 2,9 м (3,5 м – в удлинённой версии шасси).
  • Ширина колеи: передней – 1,7 м, задней (между серединами сдвоенных шин) – 1,56 м.
  • Минимальный радиус разворота по колее наружного переднего колеса – 5,5 м (6,7 м – в удлинённой версии шасси).
  • Штатная грузоподъёмность ГАЗ-ЗЗО2 – 1500 кг.
  • Снаряжённая масса – 1960 кг.
  • Полная масса – 3500 кг.
  • Угол свеса с полной нагрузкой – по 24 градуса передний и задний (22 градуса передний и 17 градусов задний – в удлинённой версии шасси).
  • Максимальный преодолеваемый подъём на с полной нагрузкой – 24 процента (на газе – 20 процентов).
  • Погрузочная высота кузова – 975 мм или 1000 мм.
  • Объём штатного топливного бака ГАЗ-3302 – 64 литров.

Технические характеристики

Фургон с кузовом цельнометаллической конструкции, вместимостью 6, 9 и 11 кубометров. Характеристики:

  • колесная формула – 4 х 2;
  • грузоподъемность – 1350 кг;
  • снаряженная масса – 2000 кг;
  • нагрузка на переднюю ось – 1050 кг;
  • на заднюю ось – 950 кг;
  • полная масса машины – 3500 кг;
  • длина автомобиля, мм – 5500;
  • высота, мм – 2274;
  • ширина, мм – 2500;
  • длина грузового отделения, мм – 3214;
  • ширина грузового отделения, мм – 1719;
  • высота грузового отсека, мм – 1515;
  • клиренс (дорожный просвет) – не менее 170 миллиметров;
  • база колесная, мм – 2900;
  • ширина колеи – колес передних/задних – 1700/1560 мм;
  • максимальная скорость автомобиля – 115 км/час; средний расход топлива в городском режиме – 11,5 л;
  • передняя подвеска – зависимая, на двух полуэллиптических рессорах продольного расположения, со штангой-стабилизатором, обеспечивающей поперечную устойчивость; амортизаторы передней подвески телескопические на гидравлике;
  • задняя подвеска – зависимая, на двух полуэллиптических рессорах, усиленных малым рессорным блоком, с балкой поперечной устойчивости; амортизаторы гидравлические, телескопической конструкции;
  • тормоз передний – дисковый невентилируемый;
  • задний тормоз – барабанный, саморегулирующийся;
  • система тормозная – двухконтурная, независимая, диагонального действия;
  • механизм стояночного тормоза – кулачковый эксцентрик на задних колесах.

Модель ГАЗ-2705, характеристики которой полностью соответствуют требованиям экологии “Евро-3”, небольшими партиями отправляется за рубеж.

Силовая установка

На автомобиль ГАЗ-2705 устанавливается двигатель марки “ЗАЗ-406” Заволжского моторного завода со следующими характеристиками:

  • тип – бензиновый, внутреннего сгорания;
  • питание – инжекторный впрыск;
  • число цилиндров – 4;
  • расположение – рядный;
  • число клапанов – 16;
  • мощность, максимальная – 145 л. с. при 5200 оборотов/мин;
  • диаметр цилиндра, мм – 92;
  • степень сжатия – 9,3;
  • ход поршня – 86 мм;
  • охлаждение – водяное;
  • масса – 192 кг.

Двигатель ГАЗ-2705 конструктивно надежный, обладает достаточно продолжительным ресурсом, требует минимального профилактического обслуживания. Единственным недостатком мотора является его система охлаждения, часто приходится менять термостат. В остальном силовой агрегат нареканий не вызывает.

Недавно завод перешел на оснащение модели ГАЗ-2705 двигателями марки CUMMINS.

Расход топлива ГАЗ 2705 на 100 км.

Показатель расхода топлива у ГАЗ-2705 зависит от типа устанавливаемого двигателя. При скорости 60 км/час он составляет:

  • «ЗМЗ-4063.10» – 10,5 л/100 км ;
  • «ЗМЗ-40522» – 9,5 л/100 км;
  • «ГАЗ-560» – 8,5 л/100 км;
  • «ГАЗ- 5601» – 8 л/100 км;
  • «ГАЗ- 5602» – 8 л/100 км;
  • «УМЗ-4215.10» – 11 л/100 км;
  • «УМЗ-4215.10-10» – 11 л/100 км;
  • «УМЗ-4216» – 11 л/100 км.

При скоростном режиме в 80 км/час потребление топлива увеличивается в среднем на 2-3 л.

Трансмиссия

Все автомобили ГАЗ-2705 комплектуются механической пятиступенчатой коробкой передач с полной синхронизацией скоростей. Агрегат представляет собой усовершенствованную версию четырехступенчатой КП от “Волги ГАЗ-24”.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
