Диагностика сцепления газ-3110

Регулировка сцепления на внедорожниках УАЗ

На старых моделях, таких как УАЗ 452 «Буханка» или УАЗ 469 «Козлик», регулирование производится с помощью штока, который находится между вилкой и рабочим цилиндром. На многих моторах УМЗ этих машин устанавливается лапковое сцепление, и регулировка также может производится рычагами лапкового типа, которые имеются на корзине (ведущем диске) сцепления.

Следует отметить, что лапковые корзины устанавливаются на грузовики КАМАЗ, ЗИЛ, ГАЗ-53/3307.

Отрегулировать лапки можно как на снятой корзине, так и в составе автомобиля. На снятых деталях операцию производим в следующем порядке:

  • устанавливаем корзину с ДС на маховик, затягиваем корзину болтами;
  • расконтриваем регулировочные гайки;
  • штангенциркулем измеряем расстояние от конца рычагов до маховика, с помощью регулировочных гаек выставляем одинаковое расстояние;
  • согласно книжной инструкции расстояние между маховиком и лапкой должно быть 51,5 мм при условии, что толщина диска составляет 9,5 мм;
  • контрим гайки, на это процедуру регулировки можно считать законченной.

Также лапки отрегулировать можно прямо на машине, не снимая сцепления. Поступаем следующим образом:

  • ставим автомобиль на яму, снимаем нижний поддон картера сцепления;
  • берем деревянный прутик длиной 70-80 мм, по линейке или штангенциркулю отмечаем на пруте расстояние 51,5 мм, можно немного неточно, все равно окончательную регулировку делаем с помощью штока;
  • проворачиваем маховик так, можно было добраться до лапки;
  • расконтриваем и поворачиваем регулировочную гайку, по прутику выставляем 51,5 мм;
  • проворачиваем дальше маховик, проделываем такую же процедуру с двумя другими лапками;
  • прежде чем все собирать назад, садимся за руль, запускаем мотор и проверяем, трогаясь с места, как себя ведет машина;
  • если все нормально, не забываем законтрить гайки и установить на место поддончик.

Когда лапки ведущего диска УАЗ изношены, некоторые автовладельцы, чтобы не ремонтировать корзину и еще немного поездить, подставляют под все ее крепежные болты шайбы одинаковой толщины.

Есть еще один способ регулировки лапок, но его нужно проводить вдвоем. Работа выполняется следующим образом:

один из участников операции садиться на руль и до конца выжимает сцепление;
второй из участников проворачивает маховик, расконтривает лапки, проводит регулировку, устанавливая зазор между маховиком и диском сцепления 1,5 мм, для этого понадобится набор щупов, которыми регулируют клапана в двигателе;
зазор может несколько отличаться от 1,5 мм, здесь важно, чтобы все лапки были отрегулированы на одинаковом расстоянии;
закончив регулировку, проверяем сцепление, пробуя стронуться с места. Если автомобиль трогается плавно, контрим гайки, ставим нижний поддончик картера на место.. Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной

Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной.

Схема авто Шевлоле Нива

Автомобили семейства Chevrolet Niva представляют собой дальнейшее развитие концепции отечественных комфортабельных внедорожников, начало которой положил автомобиль ВАЗ-2121 «Нива». От предшественника они отличаются современным дизайном, повышенной комфортабельностью и более совершенной конструкцией.

Двигатель расположен впереди продольно. Трансмиссия выполнена по схеме постоянного полного привода с блокировкой межосевого дифференциала и демультипликатором. Передняя подвеска независимая рычажно-пружинная, задняя – зависимая пружинная.

А еще интересно: Как проверить лакокрасочное покрытие авто толщиномером при покупке машины с рук

Тормозные механизмы передних колес дисковые, задних – барабанные, на модификации LX и GLX устанавливают антиблокировочную систему (ABS). Рулевое управление с гидроусилителем фирмы ZF оснащено устройством регулировки положения рулевой колонки.

Автомобили Chevrolet Niva 2005 модельного года выпускаются в следующих комплектациях.

25 январь 2021 LadaOnline 55 777

1 – бачок главного цилиндра; 2 – главный цилиндр; 3 – трубопровод контура передних тормозов; 4 – трубопровод контура передних и задних тормозов; 5 – тормозной механизм переднего колеса; 6 – вакуумный усилитель; 7 – рычаг стояночного тормоза; 8 – педаль тормоза; 9 – передний трос стояночного тормоза;

Передние тормоза Нивы 4х4 — дисковые, с трехпоршневой плавающей скобой. Верхний поршень работает от одного контура (вместе с задними колесами), два нижних — от другого. Тормозные диски чугунные. Минимально допустимая толщина дисков — 9,5 мм, колодок — 1,5 мм.

Задние тормоза — барабанные (алюминиевые, с залитыми чугунными кольцами), с двух поршневыми цилиндрами. Номинальный внутренний диаметр барабана — 250 мм, допустимый — 251 мм.

Педаль тормоза закреплена на одной оси с педалью сцепления, вращается на двух пластмассовых втулках, снабжена возвратной пружиной. При нажатии на педаль тормоза замыкается выключатель стоп-сигналов, который находится над ней. Свободных ход педали тормоза должен быть 3-5 мм.

Вакуумный усилитель (ВУТ) предназначен для снижения усилий на педаль тормоза и находится на переднем щите в моторном отсеке. Чтобы проверить ВУТ следует удерживать педаль тормоза нажатой, а затем запустить двигатель. При исправном ВУТ педаль тормоза должна уйти вперед.

Регулятор давления находится в правой задней части кузова. Служит для ограничения давления в задних тормозных механизмах. При увеличении нагрузки на заднюю ось — регулятор обеспечивает большее давление в цилиндрах. С уменьшением — нагрузка падает.

Ручной тормоз (стояночный) — механический, тросовый, на задние колеса. После правильной регулировки ручного тормоза полный ход рычага должен составлять 4-5 зубьев по сектору.

Напомним, инструкции по ремонту и эксплуатации внедорожника Нива 4х4 находятся в этой категории или в содержании.

Ключевые слова: тормоза нива

2 1

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Основные признаки неисправного привода сцепления

Сцепление в автомобиле служит для соединения и разъединения двигателя с трансмиссией, это необходимо для включения передачи, понижающей или повышающей. Соединяющий узел коробки передач с мотором может быть с механическим и гидравлическим приводом:

  • механика управляется с помощью тросика;
  • в гидравлическом приводе присутствует главный и рабочий цилиндры.

Любой привод имеет возможность регулировки, и с помощью штока или троса педаль сцепления (ПС) можно поднять выше или опустить.

У каждого сцепления обязательно должен быть небольшой свободный ход, если он слишком большой, то:

  • ПС берет в самом конце хода педали, и выжима не хватает, чтобы нормально переключать передачи;
  • автомобиль начинает ехать, даже если педаль находится у самого пола;
  • при низком положении ПС может выйти из строя коробка переключения передач.

Если ПС поднята слишком высоко, и свободный ход педали практически отсутствует, возникают другие проблемы:

  • автомашина буксует, при этом плохо разгоняется;
  • начинает гореть диск сцепления (ДС), и он не обеспечивает надежного соединения ДВС с КПП.

Основные признаки неисправного механического привода (тросового):

  • выжим очень тугой, или при нажатии педаль не прожимается вовсе;
  • ПС полностью опущена, она лежит на полу;
  • педаль нажимается очень легко.

В тросиком приводе могут быть следующие причины неисправности:

  • трос сцепления (ТС) закис в обойме, поэтому с трудом в ней «ходит»;
  • ТС расплелся, и обрывки проволоки не дает тросу передвигаться в оплетке;
  • трос попросту оборвался.

В гидравлическом приводе также есть свои неисправности, есть и признаки неисправного состояния:

  • педаль проваливается с первого раза, и начинается брать лишь со второго или третьего качка;
  • ПС становится «ватной», пропадает эффективность выжима;
  • где-то в середине хода педаль встает колом.

Так же как и в тросиковом приводе, ПС может очень легко нажиматься или не прожиматься вовсе. Основные неисправности в гидравлическом приводе:

  • потек рабочий цилиндр;
  • перепускают клапана в главном цилиндре;
  • полностью вытекла вся тормозная жидкость;
  • разрегулировался шток (ослабла контргайка, регулировка нарушилась).

Что делать, чтобы избежать поломки сцепления

Требуется очень аккуратно вести себя с ГАЗелями, чтобы у них ничего не ломалось. Если вам уже надоело регулировать педаль и перебирать все детали для ремонта сцепления, стоит избегать некоторых действий во время езды, которые негативно сказываются на целостности элементов конструкции:

  1. Не удерживайте педаль сцепления длительное время при движении транспортного средства, это нагружает систему и быстро приводит в негодность большинство деталей узла.
  2. Не начинайте движение с большой начальной скорости и перескакиванием через несколько передач. Это разрушительно сказываются на «корзине» и цилиндре.
  3. Меньше пользуйтесь сцеплением. Как ни парадоксально, но частое использование сцепления ведет к скорому износу механизмов.

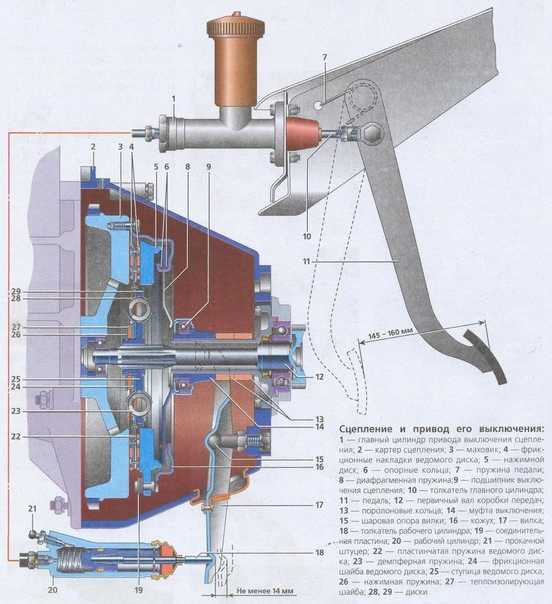

Устройство сцепления ГАЗ-31029

Основными частями сцепления являются нажимной (ведущий) диск в сборе с корзиной (в которой смонтирован нажимной механизм с пружинами и механизм выключения сцепления), фрикционная накладка на маховик и ведомый диск. Корзина вместе с нажимным диском образует ведущий диск, который с помощью болтов монтируется на маховике, то есть, вся эта конструкция вращается вместе с маховиком.

Корзина с диафрагменной пружиной устроена крайне просто. Это чашеобразный корпус, в котором установлена коническая плоская пружина, выполненная в виде сходящихся к центру лепестков. По периферии диафрагма закреплена с нажимным диском, и при этом она выступает в роли рычага — при нажатии на центральную части диафрагмы, лепестки движутся вниз, а периферия, напротив, поднимается, обеспечивая и подъем нажимного диска.

Рычажная (лапчатая) корзина устроена несколько сложнее. По ее периферии расположено девять пар цилиндрических пружин, которые в нормальном состоянии обеспечивают прижатие нажимного диска к ведомому диску и маховику. Также в корзине установлено три рычага оттяжки нажимного диска, их лапки сходятся к центру корзины. Рычаги одновременно соединены с корзиной и с нажимным диском, причем таким образом, чтобы при нажатии на их лапки происходила оттяжка (подъем) диска и выключение сцепления.

Ведомый диск расположен между маховиком и нажимным диском, его ступица имеет шлицевое соединение с первичным валом коробки передач, который пропущен через центральное отверстие в корзине. Сам ведомый диск — это составная конструкция. Основу диска составляет ступица, зажатая между двумя стальными дисками. На периферии дисков с обеих сторон закреплены фрикционные накладки с отформованными канавками (24 штуки), обеспечивающими удаление продуктов износа и отвод тепла. В специально предусмотренные прямоугольные окна в дисках и ступице вставлены пружины, демпфирующие крутильные колебания. Как раз через эти пружины передается усилие от дисков на ступицу, поэтому торможение всего диска (и КПП) происходит плавно, без ударов.

Со стороны коробки располагается выжимной подшипник (муфта), упирающийся в лепестки диафрагменной пружины или в лапки рычагов лапчатой корзины, подшипник соединен с вилкой выключения сцепления. Сама вилка закреплена на картере сцепления, который закрывает весь узел. С внешней стороны вилка соединена с приводом сцепления.

Привод сцепления состоит из педали, главного цилиндра, рабочего цилиндра, трубопровода и вилки. Принцип действия системы предельно прост: при нажатии на педаль жидкость в главном цилиндре сжимается, в результате в системе повышается давление, это давление заставляет перемещаться поршень и шток рабочего цилиндра сцепления (РЦС), который и толкает вилку сцепления. То есть, здесь используется тот же принцип, что и в тормозной системе (да и используется та же тормозная жидкость).

Таким образом, по своей конструкции сцепление ГАЗ-31029 аналогично сцеплению других отечественных автомобилей. И для него характерны все «болезни» сцеплений данного типа. Но в абсолютном большинстве случаев при любой неисправности (только если проблема не в приводе) сцепление необходимо разбирать и производить замену определенных деталей.

Неисправность (Устранение)

Сцепление пробуксовывает (не полностью включается) При резком нажатии на педаль акселератора двигатель набирает обороты, но автомобиль почти не разгоняется (это особенно заметно при движении на подъем); может ощущаться запах перегретых фрикционных накладок; возрастает расход топлива:

— Замасливание маховика, нажимного диска, фрикционных накладок ведомого диска (Устраните причину замасливания, течь масла через манжеты двигателя или коробки передач)

Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их. Сильно замасленный ведомый диск замените

— Износ или пригорание фрикционных накладок ведомого диска (Замените ведомый диск в сборе)

— Снижение усилия диафрагменной пружины / нажимных пружин (Замените нажимной диск, пружины)

— Поршень главного цилиндра медленно возвращается в исходное положение из-за разбухания  манжеты или засорения компенсационного отверстия (Замените манжеты или цилиндр в сборе)

Прочистите компенсационные отверстия. При подозрении на попадание бензина или других растворителей в тормозную жидкость замените ее.

Сцепление ведет (не полностью выключается) Затруднено переключение передач переднего хода,  передача заднего хода включается с шумом. Коробка передач исправна:

— Неправильная регулировка привода сцепления (мал полный ход педали) (Отрегулируйте привод, деформированную вилку сцепления замените)

— В систему гидропривода попал воздух (Прокачайте систему, подтяните соединения)

— Ослабление заклепок или поломка фрикционных накладок, коробление ведомого диска (торцевое биение более 0,5мм) (Замените диск)

— Неравномерный износ, задиры на рабочих поверхностях маховика или нажимного диска (Проточите или замените маховик с последующей балансировкой)

При повреждении поверхности нажимного диска замените кожух с нажимным диском в сборе.

— Заедание ступицы ведомого диска на шлицах первичного вала коробки передач (Очистите шлицы от грязи и коррозии, мелкие повреждения устраните надфилем)

При значительном износе или повреждении шлицев замените диск или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку Шрус-4

— Заклинило выжимной подшипник (Замените подшипник)

— Перекос или коробление нажимного диска (Замените кожух с нажимным диском в сборе)

— Лепестки диафрагменной пружины не лежат в одной плоскости (Допускаются выступание отдельных лепестков диафрагменной пружины на величину не более 0,25мм) Замените кожух с нажимным диском в сборе (корзину сцепления)

— Разрегулированы отжимные рычаги их лапки не лежат в одной плоскости (Отрегулируйте положение рычагов или замените их в сборе с пальцами и подшипниками)

Сцепление не выключается (педаль проваливается):

— Деформирована или сломана вилка сцепления (Замените вилку)

— Воздух в системе гидропривода (Прокачайте систему, подтяните соединения)

Сцепление не выключается (педаль проваливается), кратковременно включить сцепление удается только резким нажатием на педаль:

— Износ дефекты зеркала главного цилиндра, грязь в цилиндре (Прочистите или замените цилиндр, при разборке замените манжеты цилиндра)

— Износ или дефект манжет (Замените манжеты цилиндра)

Рывки при трогании:

— Заедание ступицы ведомого диска на шлицах первичного вала КПП (Очистите шлицы, мелкие повреждения устраните надфилем) При значительном повреждении шлицев замените диск.

— Деформация ведомого диска (Заменить диск)

— Ослабление крепления фрикционных накладок ведомого диска, износ или трещины на накладках (Замените ведомый диск)

Что нужно знать о неисправностях сцепления

  1. Если в процессе эксплуатации авто ПС стала постепенно уходить вверх, скорее всего, изношены накладки ведомого диска.
  2. Когда сцепление буксует, в салоне пахнет горелыми накладками (феродо). Проверить изношенность накладок достаточно просто: ставим машину на «ручник», запускаем мотор, выжимаем сцепление, прибавляем газ, плавно отпускаем ПС. Если двигатель почти не сбавляет обороты, накладеи диска изношены. Если ДВС глохнет, сцепление в порядке.
  3. Пробуксовка может происходить не только из-за изношенных фрикционных накладок диска, на корзину и диск может попадать масло. Чтобы проверить догадку, необходимо установить автомобиль на подъемник или яму, произвести внешний осмотр двигателя и КПП снизу. Попадает в сцепление масло через сальник первичного вала КПП, через задний сальник ДВС.
  4. Если ПС встала колом, то это может быть: закисла вилка, заклинил поршень в рабочем цилиндре, вилка слетела со ступицы выжимного подшипника (на двигателях ЗМЗ-402, УМЗ различных моделей).
  5. Если ПС стала «ватной», а чтобы нормально переключить передачу, необходимо два раза выжимать педаль сцепления, значит, стали перепускать клапана главного цилиндра. В этом случае необходим ремонт ГЦС или его замена.

Проверка и регулировка сцепления авто марки Газель

Коммерческие автомобили Газель оснащаются гидравлическим приводом сцепления, На этой машине свободный ход педали можно отрегулировать только двумя способами:

  • удлинить или укоротить шток, находящийся у самой ПС в салоне авто;
  • поставить удлиненный или регулирующийся шток между рабочим цилиндром и вилка сцепления (ВС).

По мере износа диска сцепления начинает увеличиваться свободный ход педали, и в таком случае требуется регулировка. Если этот свободный ход слишком большой (более одной трети всего хода),

его регулирование производится штоком в салоне:

  • ослабляется контргайка;
  • шток выкручиваются в сторону увеличения хода;
  • при поднятии педали на нужную высоту шток фиксируется затягиванием контргайки.

Если ДС уже сильно изношен, но необходимо, чтобы он еще послужил, можно между рабочим цилиндром и вилкой установить удлиненный шток или шток с регулировкой (например, от внедорожника УАЗ).

Проверить состояние деталей Газель можно внешним осмотром, для этого нужно поставить машину на яму или подъемник, произвести осмотр снизу:

  • рабочий цилиндр сцепления (РЦС) не должен иметь подтеков;
  • ВС не должна иметь трещин, а также изогнутости.

Таблица неисправностей сцепления

Признаки Причины
Сцепление «ведет» (не расходятся диски) Варианты:
  • признак деформации ведомого диска;
  • износ шлицев ведомого диска;
  • износ или повреждение накладок ведомого диска;
  • поломка или ослабление диафрагменной пружины.
Буксует сцепление Свидетельствует про:
  • износ или повреждение накладок ведомого диска;
  • замасливание ведомого диска;
  • поломка или ослабление диафрагменной пружины;
  • износ рабочей поверхности маховика;
  • засорение гидропривода;
  • неисправность рабочего цилиндра;
  • заедание троса;
  • заедание вилки выключения сцепления.
Рывки автомобиля при работе сцепления (при трогании машины с места и при переключении скоростей в движении) Возможные варианты поломки:
  • износ или повреждение накладок ведомого диска;
  • замасливание ведомого диска;
  • заедание ступицы ведомого диска на шлицах;
  • деформация диафрагменной пружины;
  • износ или поломка демпферных пружин;
  • коробление нажимного диска;
  • ослабление опор крепления двигателя.
Вибрация при включении сцепления Может быть:
  • износ шлицев ведомого диска;
  • деформация ведомого диска;
  • замасливание ведомого диска;
  • деформация диафрагменной пружины;
  • ослабление опор крепления двигателя.
Шум при выключении сцепления Износ или повреждения выжимного подшипника включения/выключения сцепления.
Сцепление не выключается Случается при:
  • повреждении троса (механический привод);
  • разгерметизации системы или попадании воздуха в систему (гидравлический привод);
  • вышел из строя датчик, управляющего или исполнительного механизма (электронный привод).
После выжима сцепления педаль остается в полу Бывает когда:
  • соскакивает возвратная пружина педали или вилки включения;
  • подклинивает выжимной подшипник.

Процесс регулировки педали

Из-за того что механизм со временем снашивается, педаль сцепления может заметно ослабеть, вследствие чего ухудшается управление ходом автомобиля. Чтобы это исправить, ее можно подтянуть. Как проверить, нужно ли проводить коррекцию натяжения?

Процесс регулировки педали сцепления Газели

  • педаль западает, когда начинается движение машины;
  • во время смены передач слышен шум, стук, могут появляться рывки транспортного средства;
  • слышны громкие удары под машиной, во время смены передач со 2 по 4.

Дабы удостоверится, что требуется регулировка сцепления, линейкой или рулеткой нужно измерить расстояние между педальной накладкой и полом. Нормальный показатель составляет 15 см, если же по измерениям получилось меньше или значительно больше — нужно подтягивать трос. Как отрегулировать педаль? Под капотом находится болт с контргайкой, который регулирует натяжение троса сцепления. Чтобы педаль имела больше пространства хода — затягиваем гайку, а чтобы сделать ход меньше — откручиваем ее. Регулируем до тех пор, пока педаль не встанет на свое место. Чтобы проверить результат, жмем на педаль 3 раза, а потом снова проводим замеры, когда она вернется в свое обычное положение. Эту процедуру можно доверить и специалистам в автосервисе, у них на это уйдет меньше времени и сил.
