Пжд камаз: предпусковой подогревател, подключение, ошибки, схема

Приборы электрооборудова­ния предпускового подогре­вателя предназначены для выполнения следующих функций: индукционная катушка 2 (рисунок) с транзисторным коммутато­ром вырабатывает ток высокого напряже­ния

и создает искру в свече 3 зажигания: кнопка 6 включает нагреватель топлива в цепь питания; нагреватель 5 подогревает топливо, поступающее в форсунку; элек­тромагнитный топливный клапан 4 включа­ет и отключает подачу топлива к форсунке; электродвигатель 1 приводит в работу насосный агрегат.

Питание электродвига­теля 1 насосного агрегата, потребляющего большой ток, осуществляется через кон­тактор 8. Это позволяет применить слабо­точный переключатель 7, имеющий относи­тельно небольшие габаритные размеры.

Рис.1 Схема электрооборудования предпускового подогревателя:1 — электродвигатель, 2 — индукционная катушка зажигания, 3 — искровая свеча, 4 — электромагнитный клапан, 5 — электронагреватель топлива, 6 — кнопка, 7 — переключатель управления подогревателем, 8 — контактор; I — к аккумуляторным батареям

Пускают подогреватель в такой после­довательности: включают аккумуляторные батареи в сеть, нажав кнопку дистанцион­ного выключения массы, затем рукоятку переключателя 7 переводят в положение III и нажимают кнопку 6. При этом включается электродвигатель 1 (режим продувки) и подается питание на электро­нагреватель 5 топлива.

Питание от аккумуляторных батарей на контактор подается по цепи: «-)-» аккуму­ляторных батарей—клеммы AM и ВК переключателя 7—обмотка контактора 8— «—» аккумуляторных батарей.

При этом срабатывает контактор 8, обеспечивая прохождение тока через обмотки электро­двигателя 1, по цепи: «+» аккумуляторных батарей — клемма AM переключателя 7— замкнутые контакты контактора 8 — об­мотки электродвигателя 1 — «—» аккуму­ляторных батарей.

Включенный электро­двигатель обеспечивает продувку котла подогревателя воздухом.

Питание на электронагреватель 5 пода­ется по цепи: «+» аккумуляторных бата­рей — клемма AM переключателя 7 — замкнутые контакты контактора 8 — замкнутые контакты кнопки 6 — нагрева­тель 5 — «—» аккумуляторных батарей.

Кнопку 6 держат нажатой в зависимости от температуры окружающего воздуха: в течение 30 с при —30 °С, 60 с при —40 °С и до 90 с при —50 °С.

Затем рукоятку переключателя пере­водят в положение I (режим пуска). При этом будут включены электродвигатель 1, электромагнитный топливный клапан 4, транзисторный коммутатор 2 и свеча 3 зажигания.

Цепь питания клапана 4: «+» аккуму­ляторных батарей — клеммы AM и КЗ переключателя 7 — обмотка клапана 4 — « —» аккумуляторных батарей.

Клапан 4 открывается и пропускает топливо к фор­сунке.

Цепь питания транзисторного коммута­тора 2: «+» аккумуляторных батарей — клеммы AM и СТ переключателя 7 — ком­мутатор 2 — «—» аккумуляторных бата­рей.

Коммутатор вырабатывает ток высо­кого напряжения, который поступает на свечу 3. В свече образуются искры

Топлив­ный насос нагнетает топливо через откры­тый клапан 4 в форсунку.

Распыленное топливо смешивается с воздухом, поступа­ющим в горелку через завихритель, и воспламеняется от свечи.

При горении топлива слышится гул.

Рукоятку переключателя 7 удерживают в положении I не более 30 с.

Как только появится в котле гул, ее отпускают и она автоматически займет положение II — ос­новной режим работы подогревателя.

При этом будут включены электродвигатель / и клапан 4, электрические цепи которых были рассмотрены ранее.

Воспламенение горючей смеси при положении II рукоятки переключателя 7 происходит от факела пламени.

Схема электрооборудования подогревателя

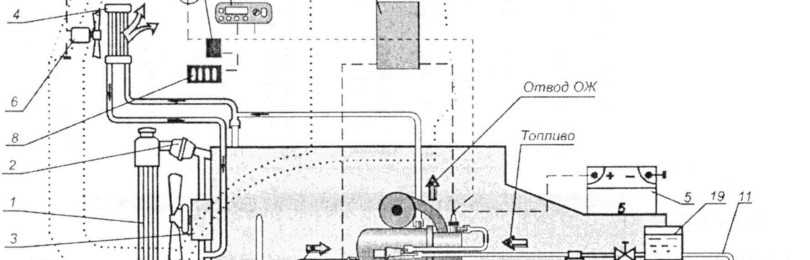

Схема работы предпускового подогревателя

Техническая характеристика подогревателя

Теплопроизводительность, кДж/ч (ккал/ч): 108857(26000)

Топливо: применяемое для двигателя

Расход топлива, кг/ч: 4,5

Воспламенение топлива: электроискровой свечой от транзисторного коммутатора с катушкой зажигания ТК107

Время работы свечи, с: 30

Предпусковой нагреватель топлива: штифтовая электрическая свеча мощностью 200 Вт

Свеча высоковольтная: СН-423, электроискровая

Коммутатор высокого напряжения: ТК 107, транзисторный

Электромагнитный клапан: МКТ-4

Электродвигатель подогревателя: МЭ 252, мощностью 180 Вт

Контактор цепи электродвигателя: КТ 127

Реле нагревателя топлива: 11.3704.000

Переключатель режимов работы: ВК354

Предохранитель: один на 30 А, ПРЗ термобиметаллический. Защищает цепи питания электрооборудования предпускового подогревателя

Запуск двигателя при помощи котла подогрева

Коды ошибок с пульта-таймера Теплостар

Код Несправность Устранение неисправностей
01 Перегрев.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
02 Опознан возможный перегрев. Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
03 Неисправность датчика перегрева. Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик перегрева и при необходимости заменить.
04  Неисправность датчика температуры. Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2.73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик температуры, при необходимости заменить.
05 Обрыв индикатора пламени. Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При обрыве омическое сопротивление более 90 Ом. При обрыве индикатор пламени заменить.
06 КЗ индикатора пламени. Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить.
07 Прерывание пламени на режиме работы «МАЛЫЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.

08

Прерывание пламени на режиме работы «ПОЛНЫЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
09 Неисправность свечи накаливания. Проверить свечу накаливания, при необходимости заменить свечу.
10 Неисправность электродвигателя нагнетателя воздуха. Проверить электропроводку электродвигателя. Устранить неисправность, при необходимости заменить нагнетатель воздуха.
12 Отключение, повышенное напряжение более 30,8 В. Данный дефект возможен при включении подогревателя при работающем двигателе автомобиля. Причиной может быть неисправность регулятора напряжения автомобиля.
13 Попытки запуска исчерпаны. Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить воздухозаборник и газоотводящий трубопровод. Проверить свечу.
14  Неисправность циркуляционного насоса (помпы). Проверить электропровода циркуляционного насоса на короткое замыкание и обрыв, проверить помпу и при необходимости заменить.
15 Отключение, пониженное напряжение менее 20 В. Проверить батарею, регулятор напряжения автомобиля и подводящую электропроводку.
16  Превышено время на вентиляцию. За время продувки не достаточно охлаждён подогреватель. Проверить воздухозаборник и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.
17 Неисправность топливного насоса. Проверить электропровода топливного насоса на короткое замыкание и обрыв, проверить топливный насос и при необходимости заменить.
18 Неисправность реле вентилятора автомобиля. Проверить электропровода реле, устранить К.З, при необходимости реле заменить.
19 Прерывание пламени на режиме «СРЕДНИЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
20 Нет связи между блоком управления и таймером. Проверить предохранитель 5 А. Проверить цепи и контакты.
23 Напряжение менее 21,6 В (Предупреждение). Необходимо выключить работающий подогреватель и провести зарядку аккумулятора.
25 Происходит блокировка от последующих запусков подогревателя после трех подряд включений, при которых подогреватель не запустился. Блокировка снимается отключением подогревателя от аккумуляторной батареи. Проверить свечу накаливания. Проверить сетку и отверстие в камере сгорания на нагарообразование. Смотри также код 17.

Схема электрическая принципиальная управления предпусковым подогревателем (ПЖД) КамАЗ 5490.… Описание прибора

КамАЗ 5320 — 54115, предпусковой подогреватель инструкция онлайннапряжение питания в цепи ниже 18 В загорится контрольная лампа и включаются электродвигатели насоса и вентилятора, по истечении 10 с лампа погаснет, а через 150 с выключатся электродвигатели розжига не произойдет ;. цепь электродвигателя насоса разомкнута включится электродвигатель вентилятора, контрольная лампа не загорится и через 150 с электродвигатель вентилятора выключится розжига не произойдет ;.
  • горелка;
  • топливный насос;
  • помпа;
  • блок управления;
  • выносной пульт управления;
  • соединительные провода.

Установка автономки на КАМАЗ • Теплообменник сварной с рубашкой , внутри которой циркулирует подогреваемая жидкость теплоноситель.

Коды ошибок и возможные неисправности ПЖД-14ТС

Индикатор пламени 15 установлен на диске 16 в непосредственной близости от форсунки и пламени и подает команды на источник высокого напряжения, включая и выключая его.

Что можно сказать о блоке управления прибора?

Блок управления гарантирует контроль устройства вместе с пультом управления. Выполняет блок следующие опции:

  • Начальную диагностику. Проводится проверка аппарата и всех его узлов на предмет неисправности при старте.
  • Диагностику всех процессов непосредственно во время работы.
  • Запуск и автоматическое функционирование аппарата в программах «Экономичная» или «Предпусковая». Происходит переход на вышеупомянутые режимы в зависимости от температурных показателей.
  • Выключение самого аппарата по завершении установленного цикла из-за потери функциональной способности одного из узлов, при выходе одного из параметров за допустимые пределы, при срыве пламени в камере.

Рекомендации по применению

5 служит для управления вентилятором отопителя кабины при условии, что температура охлаждающей жидкости более 55 С, а переключатель отопителя салона на панели в кабине находится в положении ВЫКЛ и масса автомобиля включена следующим образом. В первом случае потребляемая мощность снижается и позволяет пройти полный цикл за 8 часов, тогда как время работы на предпусковом режиме сокращается до 3 часов.

Коды ошибок с пульта-таймера Теплостар Описание прибора

Возможная причинаСпособы решения проблемы Неисправность платы управления электромотором или блока управления отопителем Отсоединить цифровую шину в блоке управления отопителем если двигатель продолжит вращение, то вышла из строя плата управления двигателя; если он остановится, то проблема в блоке управления отопителем. Это означает, что в теплообменнике происходит сгорание топлива и выход отработанных газов через выводную систему без образования дыма и открытого очага пламени.

Тип ПЖД-30
Теплопроизводительность, МДж/ч (ккал/ч) 108,9 (26000)
Топливо применяемое для двигателя
Расход топлива, кг/ч 4,5
Воспламенение топлива электроискровой свечой от транзисторного коммутатора с катушкой зажигания
Время работы свечи, с, не более 30
Предпусковой нагреватель топлива штифтовая электрическая свеча мощностью 200 W
Высоковольтная свеча СН 423, электроискровая
Коммутатор высокого напряжения ТК 107 А, транзисторный
Электромагнит клапана PC 335
Электронагреватель топлива 11.3741060
Электродвигатель подогревателя МЭ 252 мощностью 180 Вт
Контактор цепи электродвигателя КТ 127
Кнопочный выключатель 11.3704
Переключатель режимов работы ВК 354

Пуск двигателя с применением предпускового подогревателя ПЖД-30

Пуск необходимо производить в следующем порядке:

  1. Включить выключатель аккумуляторных батарей;
  2. Открыть кран на топливном бачке подогревателя и заполнить систему питания подогревателя топливом, сделав несколько качков ручным топливоподкачивающим насосом (см. рис.10 и 11).
  3. Установить ручку переключения подогревателя в положение III и нажать кнопку электронагревателя (см. рис. 3) на время в зависимости от температуры окружающего воздуха: 60с при температуре до минус 40°С; 90с — до минус 50°С;
  4. Перевести переключатель в положение I и удерживать его в этом положении (не более 30с) до появления в теплообменнике характерного гула, указывающего на то, что топливо в горелке воспламенилось;
  5. Отпустить переключатель, который автоматически займет положение II; продолжающийся ровный гул в теплообменнике свидетельствует о том, что режим работы подогревателя устойчивый.

При неудавшемся пуске подогревателя нужно перевести переключатель в положение 0 и через 1 мин. повторить пуск. Если после двух попыток с переключением в положение I на 30с с интервалами между попытками 1 мин. подогреватель не начал работать, то надо найти неисправность и устранить её.

Когда жидкость в системе охлаждения двигателя прогреется до 70-80°С, надо прекратить подачу топлива, установив переключатель в положение III. Затем через 15-20с (после полного прекращения шума пламени в котле) нужно перевести переключатель в положение 0 и закрыть кран топливного бачка подогревателя.

После этого нужно пустить двигатель, нажав до упора на педаль сцепления.

Коды ошибок ПЖД 14ТС-10: описание, решение проблем

ПЖД 14ТС-10 — это устройство подогрева дизельного двигателя, которое работает за счет системы жидкостного охлаждения. От прочих моделей прибор отличается жидкостной системой охлаждения, которая позволяет устройству работать в условиях низких температур. Довольно часто во время эксплуатации системы ПЖД возникает целый ряд ошибок, которые зачастую можно решить в «домашних» условиях. В этом материале мы рассмотрим описание устройства ПЖД, и основные коды ошибок.

Описание прибора

Предпусковой подогрев дизельного двигателя происходит из-за наличия жидкостной системы охлаждения. Прибор создан для монтажа непосредственно в саму систему охлаждения автомобиля. Сам подогрев происходит в результате горения топливовоздушной смеси, которая поступает из топливной системы автомобиля. Прибор работает от штатной системы электроснабжения. Для перекачки жидкости в системе ПЖД предусмотрена специальная помпа.

Комплектация ПЖД 14ТС-10

Как писалось ранее, главная цель ПЖД 14ТС-10 — разогреть двигатель перед работой. Топливо, сгорая в специальном отсеке, нагревает теплообменник и передает тепло в систему охлаждения. Жидкость начинает циркулировать и постепенно прогревать весь двигатель. Данная система идеально подходит для предпускового подогрева и подогрева в экономичном режиме. Во втором случае следует учитывать, что КПД системы существенно ниже.

С помощью специальной программы вначале происходит продувка камеры сгорания. После этого начинается разогревание свечи накаливания до определенной температуры, которая воспламеняет горючую смесь. Процесс горения контролируется с помощью датчиков и блока управления.

Что касается сферы применения ПЖД 14ТС-10, то к ней можно отнести: грузовой транспорт, автобусы и спецтехника.

Основные рабочие режимы

Всего в аппарате ПЖД 14ТС-10 существует две основных рабочих программы: «Предпусковая» и «Экономичная». Каждая из них выбирается оператором в зависимости от задач и температуры окружающей среды. Помимо программ в системе ПЖД предусмотрено три основных режима работы:

  • «Полный». В рамках данного режима предполагается нагрев жидкости в системе охлаждения до температуры от 60 до 70 °С;
  • «Средний». Во время этого режима температура подогрева жидкости колеблется в пределах 70 — 75 °С;
  • «Малый». Этот режим позволяет нагреть жидкостную систему до 80 °С.

Как только рабочая температура в системе охлаждения превышает отметку в 80 °С система автоматически прекращает горение топлива, при этом помпа работает в обычным режиме для обогрева салона. Как только температура жидкости падает ниже 55 °С, то топливовоздушная смесь снова начинает горение и процесс подогрева. Что касается продолжительности полного рабочего цикла, то в программе «Предпусковая» оно составляет 3 часа, а в режиме «Экономичный» максимальное время работы повышается до 8 часов. При этом систему ПЖД при необходимости можно самостоятельно отключить в любое время.

Внешний вид Комплектация ПЖД 14ТС-10.

Что делает блок управления и пульт управления прибором?

Блок управления ПЖД 14ТС-10 выполняет все основные задачи по контролю работы устройства. Он производит начальную диагностику на наличие неисправностей в системных узлах, обеспечивает переключение программ и режимов работы, а также контролирует непосредственно сам процесс работы.

Пульт управления необходим для ручного контролирования работы блока управления. С помощью пульта оператор может самостоятельно включать и выключать систему, переключать рабочие программы, выставлять температуру подогрева и время работы системы. Также с помощью него можно смотреть рабочие показатели системы.

Основные ошибки и способы их решения

Отличительной особенностью системы ПЖД 14ТС-10 является то, что оператор может самостоятельно определить причину поломки. Для этого разработчик предусмотрел специальную систему светодиодной идентификации. Все что вам нужно — это посчитать число миганий светодиода. Далее в зависимости их количества от 1 до 10 оператор может узнать причину и способ ремонта устройства. Коды ошибок и инструкция по их решению представлены на изображении снизу. Рекомендуем скопировать данную таблицу и хранить ее в автомобиле для быстрого решения проблемы.

Описание ошибок ПЖД 14.

Основные отказы предпускового подогревателя автомобиля КамАЗ

На автомобиле КамАЗ могут возникать следующие отказы предпускового подогревателя: — не работает электродвигатель насосного агрегата;

— не воспламеняется топливо в котле предпускового подогревателя.

Признаки первого отказа: при любом рабочем положении рычага переключателя не происходит включение цепи электродвигателя и не слышно работы электродвигателя.

— отказ переключателя; неисправность реле электродвигателя;

— обрыв провода между реле и электродвигателем;

Признаки второго отказа: отсутствие равномерного гула горения топлива и нагрева подогревателя.

Причины отказа: не возникает искровой заряд между электродами свечи;

не работает реле электронагрева топлива, электронагреватель топлива или электромагнитный топливный клапан.

Проверка аккумуляторных батарей, выключателя аккумуляторных батарей и соединительных проводов до предохранителя в цепи системы предпускового подогревателя

Проверку производят контрольной лампой путем подключения ее между проверяемым прибором и корпусом автомобиля.

Если при подключении лампы к входному выводу предохранителя лампа не горит, значит, необходимо проверить аккумуляторные батареи.

Проверка предохранителя на силу тока 30 А

Нажать на кнопку предохранителя (рис. 1),

Затем подключить лампу к выходному выводу предохранителя (рис. 2).

В этом случае лампа должна гореть; если она не горит, значит, предохранитель неисправен

Проверка переключателя режимов работы и соединительных проводов

Подключить контрольную лампу к выводу 96 (провод красного цвета) переключателя режимов работы.

При этом должна гореть лампа.

Исправность переключателя проверяют контрольной лампой.

Для этого конец одного провода подключают к корпусу автомобиля, конец другого провода поочередно подключают к выводам переключателя режимов работы.

При подключении к выводу с зеленым проводом переключатель должен находиться в положении II, при проверке выводов с голубыми проводами — в положении 1 или II, при проверке вывода с коричневым проводом — в положении 1;

Проверка соединительных проводов от переключателя к контактору электродвигателя и самого контактора

Для проверки исправности проводов контрольную лампу поочередно подсоединяют к выводам контактора (рис. 3).

Для проверки исправности контактора электродвигателя необходимо подключить контрольную лампу к выводу контактора 96 (провод белого цвета), а переключатель режимов работы установить в положение III.

Лампа должна гореть, если она не горит, то контактор неисправен;

Проверка электродвигателя насосного агрегата и соединительных проводов до контактора

Провод проверяют подключением контрольной лампы к выводу электродвигателя. Для проверки работы электродвигателя соединяют “+“ аккумуляторных батарей с выводом электродвигателя.

Исправный двигатель должен работать.

Контрольным амперметром, включенным последовательно с электродвигателем, замеряют ток, потребляемый двигателем. Он не должен превышать 1З. 14 А.

При меньшей силе тока следует проверить состояние коллектора и щеток электродвигателя.

При большем значении тока дополнительно проверяют состояние обмотки возбуждения и обмотки якоря.

Общие признаки неисправности жидкостных подогревателей Прамотроник

Признаки неисправности  Возможные причины
Контрольная лампа не горит, подогреватель не работает. Отсутствует напряжение питания, сгорели предохранитель или контрольная лампа, отсутствует подвод напряжения к клеммам блока управления.
Подогреватель часто отключается.

Расход охлаждающий жидкости слишком мал, так как:

  • в подогревателе, теплообменниках автомобиля или на участках жидкостной системы имеется воздух или другие газы;
  • недостаточная производительность циркуляционного насоса (пузыри воздуха в насосе);
  • изменено направление вращения крыльчатки насоса;
  • слишком велико сопротивление в жидкостной системе;
  • жидкостная система загрязнена;
  • неисправен циркуляционный насос.

Жидкость в контуре отдает слишком мало тепла, так как:

  • в подсоединенном теплообменнике или других участках системы находятся пузыри воздуха;
  • загрязнены внутренние или наружные теплоотдающие поверхности;
  • недостаточен приток воздуха к теплоотдающим поверхностям или отток от них;
  • недостаточная производительность вентилятора автомобиля;
  • слишком большое содержание антифриза;
  • мала мощность теплосъёмников.
Отсутствует подача топлива в подогреватель.

Пуст топливный бак.

Трубопроводы негерметичны, погнуты, закупорены.

В топливном фильтре большие отложение парафина, замёрзла вода.

Закрыто вентиляционное отверстие в баке.

Перепутаны местами топливопровода на подогревателе.

Загрязнён топливный фильтр.

Что такое ПЖД

Предпусковой подогреватель на КамАЗе необходим для разогрева холодного мотора, оснащенного жидкостной системой охлаждения. Также он предотвращает обледенение стекол.

Устройство

Устройство включает в себя следующие элементы:

  • теплообменник;
  • горелка;
  • нагнетатель воздушного потока;
  • свеча накаливания;
  • датчик пламени;
  • термический предохранительный механизм;
  • индикатор температуры;
  • патрубок подводящего и отводящего типа;
  • завихритель пламени и электромагнитный топливный клапан;
  • выхлопной патрубок;
  • топливный насос высокого давления и жгут;
  • стабилизатор и вентилятор;
  • насосный агрегат и кран топливного бачка.

Технические характеристики

ПЖД-30

  • Номинальная теплопроизводительность: 30 кВт.
  • Расход топлива: 4,2 кг/час.
  • Номинальное напряжение: 24В.
  • Рабочее напряжение: 20-30В.
  • Сила тока на свече: 5А.
  • Потребляемая мощность: 340 Вт.
  • Температура газов на выходе: 500 С.
  • Масса: 17 кг.
  • Ресурс работы: 500 час.
  • Размеры: 210*520*266 мм.
  • Цена: 30000 руб.

Руководство по ремонту – скачать.

ПЖД-16-01СТ

  • Номинальная теплопроизводительность: 16 кВт.
  • Расход топлива: 2 л/час.
  • Номинальное напряжение: 24В.
  • Рабочее напряжение: 20-30В.
  • Сила тока на свече: 10А.
  • Потребляемая мощность: 132 Вт.
  • Температура газов на выходе: 500 С.
  • Масса: 10 кг.
  • Ресурс работы: 500 час.
  • Цена: 23000 руб.

Руководство по эксплуатации – скачать.

ПЖД-14ТС

  • Номинальная теплопроизводительность: 15,5 кВт.
  • Расход топлива: 2 л/час.
  • Номинальное напряжение: 24В.
  • Рабочее напряжение: 20-30В.
  • Потребляемая мощность: 132 Вт.
  • Масса: 20 кг.
  • Размеры упаковки: 300*800*300 мм.
  • Цена: 24000 руб.

Руководство по ремонту – скачать.

Руководство по эксплуатации – скачать.

ПЖД-12Б

  • Номинальная теплопроизводительность: 12 кВт.
  • Расход топлива: 1,6 л/час.
  • Номинальное напряжение: 24В.
  • Рабочее напряжение: 20-30В.
  • Сила тока на свече: 11А.
  • Потребляемая мощность: 116 Вт.
  • Температура газов на выходе: 300 С.
  • Масса: 9 кг.
  • Ресурс работы: 3000 час.
  • Размеры: 387*206*231 мм.
  • Цена: 26000 руб.

Руководство по эксплуатации – скачать.

Что такое ПЖД • Назначение подогревателя

Предпусковой подогреватель двигателя ПЖД-30 является необходимым прибором не только для комфортного и быстрого запуска двигателя автомобиля, но и для экономии топлива при прогреве кабины и топливной системы, увеличения сроков службы и износа деталей, доступность прибора изготовление в РФ , демократичная цена. Выключение самого аппарата по завершении установленного цикла из-за потери функциональной способности одного из узлов, при выходе одного из параметров за допустимые пределы, при срыве пламени в камере.

Мощность, Вт 340
Затраты горючего, кг/ч 4,2
Электродвигатель насосного агрегата МЭ252
Воспламенение топливной смеси электроискровая свеча СН 423
Электромагнитный клапан ПЖД-30-1015500
Максимальный напор топливного насоса, кгс/см² 1,2
Производительность — жидкостного насоса, л/мин— нагнетателя воздуха, кг/ч 3090

Режимы аппарата

Блок управления предназначен для регулировки температуры смеси, которая охлаждает процесс горения. Значения температурных показателей влияют на выбор режима устройства. Существуют следующие режимы:

  • малый (4 кВт) — жидкость, предназначенная для охлаждения, прогревается до +80°C;
  • средний (9 кВт) — показатель разогрева охлаждающей жидкости составляет +75°C;
  • полный (15 кВт) — при экономичной программе смесь нагревается до +55°C, при предпусковой — до +70°C.

Помпа, несмотря на это, продолжает работать, благодаря чему обогрев транспортного средства не прекращается. Если температура падает ниже +55°C, то запускается режим «Полный» для предпусковой программы или «Средний» для экономичной.

Подогрев масла на 12В

Главное условие для масляного подогрева двигателя своими руками — устройство должно находиться в поддоне. Для этого в нем не нужно делать дополнительных отверстий, поскольку конструкция применяется вместо сливной пробки.

Что понадобится?

Для выполнения задачи понадобится:

  • труба небольшого размера;
  • нихромовая проволока 0,6 мм, длина должна составить 2 метра (необходимо использовать изделие в виде спирали);
  • изоляторы, выполненные из керамики;
  • текстолитовые шайбы и втулки;
  • сливная пробка;
  • болты с гайками (в качестве соединительных компонентов).

Алгоритм действий

Пошаговая инструкция по сборке:

  1. Сначала берется сливная пробка, в ней нужно сделать отверстие с помощью дрели. Оно не должно быть сквозным, до торца останется около 5 мм. Диаметр отверстия должен составить 13 мм. После этого в нем нарезается резьба М14.
  2. После этого делается сквозное отверстие диаметром 8 мм. В него устанавливается текстолитовая трубка нужного размера.
  3. Затем берется кусок трубки размером 120 мм, ее внешний диаметр должен составить 1,4 см. С одной части нужно нанести внешнюю резьбу М14.
  4. После этого автовладельцу необходимо к нихромовой спирали подкрутить длинный болт с гайкой. На него устанавливается текстолитовая шайба, изделие вставляется в отверстие сливной пробки. На другой стороне монтируется шайба, после чего вся конструкция фиксируется гайкой. Данная часть будет выполнять функцию положительного вывода, поэтому надо удостовериться в том, что располагающийся винт не касается тела пробки.
  5. Сверху на спираль устанавливаются изоляторы, выполненные из керамики. С другой стороны также прикручивается винт с гайкой.
  6. В трубку производится монтаж спирали с изоляторными элементами. Затем полученная конструкция закручивается в отверстие с резьбой, которое сделано в пробке.
  7. Противоположный конец трубы заглушивается крышкой. На этом этапе надо сделать так, чтобы винт на конце спирали всегда контактировал с пробкой, для этого элемент можно припаять.
  8. Затем производится герметизация изделия. Для выполнения задачи место соединения патрубка рекомендуется пропаять.
  9. После сборки нужно произвести установку и подключить нагреватель поддона. Подогреватель вкручивается вместо штатной сливной пробки, но при демонтаже последней из системы выйдет часть моторной жидкости. После установки нагревательного устройства объем смазочного материала необходимо восполнить.
  10. Для обеспечения питания надо уложить кабель от аккумуляторной батареи. Для этого используется только положительный проводник, поскольку функцию заземления выполняет сам поддон. Дополнительно в схему можно добавить переключатель и предохранительное устройство на 10 ампер.

Схема нагревательного устройства

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
