Назначение

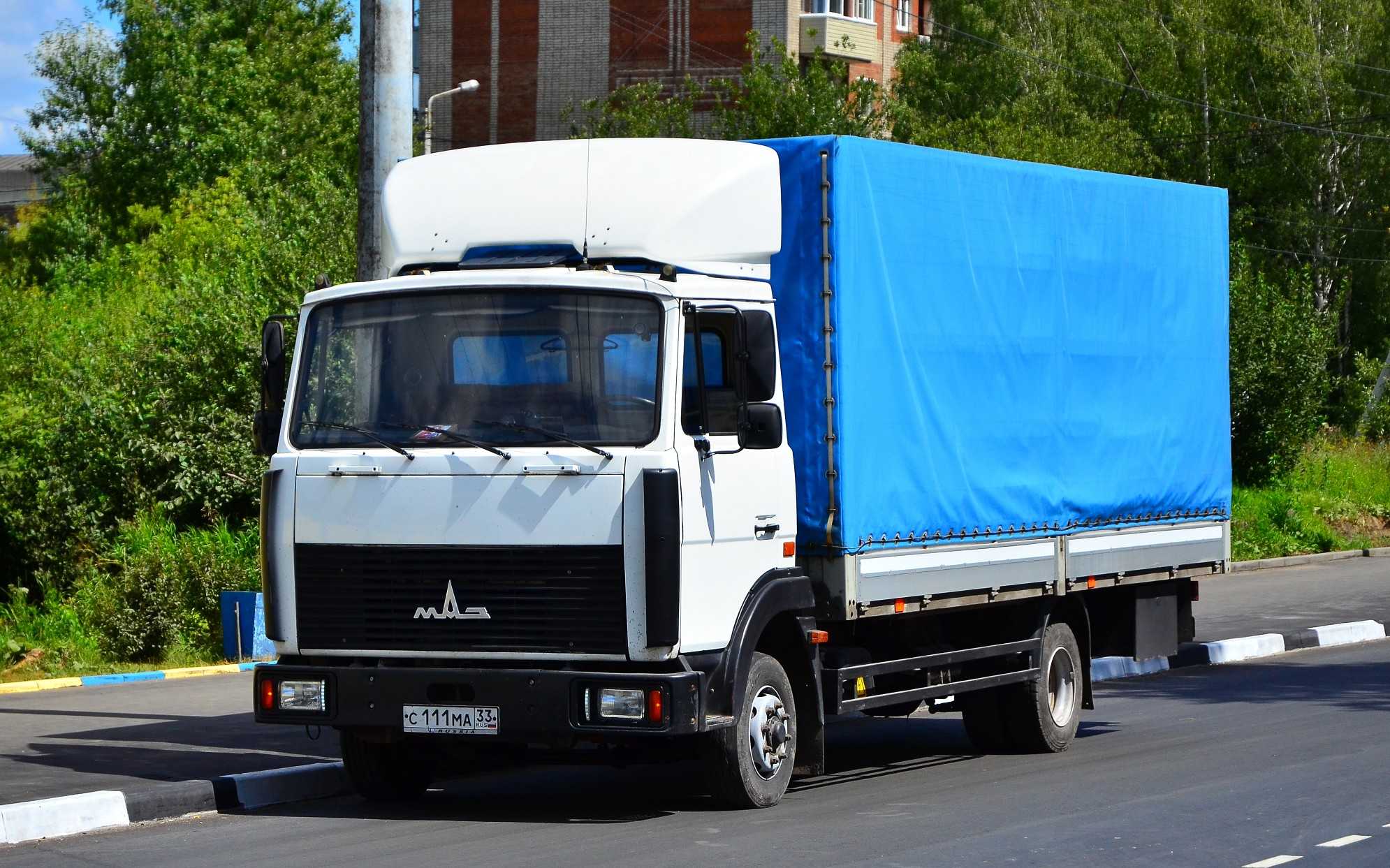

Основным предназначением МАЗа-4370 остается перевозка грузов различного назначения в городских условиях и на внутрирегиональных маршрутах. Предусмотрена эксплуатация грузовика в составе автопоезда. Довольно часто «Зубренок» используется городскими службами в качестве эвакуатора. Шасси автомобиля оборудуется также различными подъемными устройствами, самосвалами и манипуляторами, автоцистернами и другим оборудованием. Это позволяет использовать автомобиль практически во всех отраслях строительства и производства. Некоторые модели комплектуются комфортабельными кабинами, оборудованными откидным спальным местом, что делает удобным использование автомобиля при поездках на дальние расстояния.
Воздушка или водянка
Система охлаждения двигателя внутреннего сгорания предназначена для отвода излишнего тепла от деталей и узлов двигателя. На самом деле эта система вредна для вашего кармана. Приблизительно треть теплоты, полученной от сгорания драгоценного топлива, приходится рассеивать в окружающей среде. Но таково устройство современного ДВС. Идеальным был бы двигатель, который может работать без отвода теплоты в окружающую среду, а всю ее превращать в полезную работу. Но материалы, используемые в современном двигателестроении, таких температур не выдержат. Поэтому по крайней мере две основные, базовые детали двигателя — блок цилиндров и головку блока — приходится дополнительно охлаждать. На заре автомобилестроения появились и долго конкурировали две системы охлаждения: жидкостная и воздушная. Но воздушная система охлаждения постепенно сдавала свои позиции и сейчас применяется, в основном, на очень небольших двигателях мототранспорта и генераторных установках малой мощности. Поэтому рассмотрим подробнее систему жидкостного охлаждения.
Разборка помпы
Чтобы разобрать водяной насос марки ЯМЗ для дальнейшего ремонта, необходимо:
- Отвернуть гайки, которые удерживают патрубок.
- Извлечь патрубок из насоса.
- Зафиксировать шкив, чтобы предотвратить вращение вала.
- Извлечь заглушку, вывернув ее наружу из резьбового отверстия.
- Завернуть в полученное отверстие шкива гайку съемника, а затем, вворачивая болт, снять шкив с вала.
- Отогнуть направляющие корпуса торцевого уплотнения, а затем извлечь манжету с пружиной и каркасом в сборе.
- Спрессовать шкив при помощи специального съемника.
- Вытащить стопорное кольцо из канавки насоса.
- Извлечь вал вместе с водосбрасывателем и подшипниками из корпуса помпы.
- В том случае, если корпус торцового уплотнения, сделанный из латуни, не имеет видимых повреждений, то его можно не вытаскивать. В противном случае его необходимо извлечь и заменить на новый.
- На этом разборка насоса завершена.
Конструкция системы охлаждения двигателя МАЗ
Система охлаждения двигателя (рис.1) жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Она состоит из следующих основных элементов; радиатора, расширительного бачка, водяного насоса 7, вентилятора, термостатов 2 и дистанционного термометра.
При работающем двигателе циркуляция охлаждающей жидкости в системе охлаждения создается центробежным насосом.
Насос забирает жидкость из нижнего бачка радиатора и нагнетает ее через каналы в крышке шестерен распределения в правую и левую водяные рубашки блока цилиндров.
Здесь жидкость омывает наружную поверхность гильз цилиндров ч. поглощая тепло, нагревается, затем из блока цилиндров поступает в водяные рубашки головок цилиндров и в первую очередь к наиболее нагревающимся местам выпускным клапанам и стаканам форсунок.
Из рубашки охлаждения головок цилиндров жидкость поступает в водосборные трубопроводы, а из них через проходы в термостатах в радиатор, где отдает тепло потоку воздуха, создаваемому вентилятором. Охлажденная в радиаторе жидкость вновь поступает к водяному насосу.
Водяной насос (рис. 2). Лопастный, центробежного типа — для предотвращения попадания жидкости в полость со смазкой устанавливают манжету 8 из маслобензостойкой резины, которая обоймами прижимается к валу, а пружиной к текстолитовому упорному кольцу 6.
Радиатор. Трубчато — ленточный (змейковый) с трубками овального сечения, трехрядный, устанавливается на раму через резиновые подушки.
На расширительном бачке установлена пробка с паровоздушным клапаном. Выпускной клапан пробки открывается при избыточном давлении 0,5 кгс/см 2 , что соответствует закипанию воды около 119˚ С.
Впускной клапан пробки открывается при падении давления в системе до 0,13 кгс/см 2 .
Термостаты
Служат для ускорения прогрева холодного двигателя и предохранения его от переохлаждения в пути.
Когда температура жидкости системы охлаждения снижается до 70˚ С, термостаты автоматически направляют весь ее поток непосредственно к водяному насосу по так называемому малому кругу циркуляции, минуя радиатор, и тем самым создают благоприятные условия для ее быстрого прогрева.
Шторка радиатора может фиксироваться в любом промежуточном положении и управляется из кабины водителя.
Вентилятор. Шестилопастной, с шестеренным приводом, вращается в кожухе радиатора.
Регулировка клапанов ямз 236
Регулировка клапанов ямз 236 вызывает сложность только по одной причине. У этого двигателя нет фиксатора положения поршня в ВМТ. А поэтому необходимо искать данное положение в момент впрыска на первом цилиндре. Скажу сразу схемы регулировки, с проворотом коленвала за один оборот я сразу исключаю. Очень большая вероятность ошибки. И потом просто напросто приходится регулировать клапана повторно. Этод метод требует идеально точного положения поршня в ВМТ. Что на подобных моторах очень тяжело добиться.
Порядок работы цилиндров ямз 236
1-4-2-5-3-6
Зная порядок работы необходимо найти положение поршня первого цилиндра в момент сжатия. Повторюсь что на этом двигателе нет фиксатора, а искать метки на переднем шкиву и маховике очень не удобно. Поэтому можно проще определится, по положению клапанов первого цилиндра.
Во вторых. Величина тепловых зазоров для впускных и выпускных клапанов одинаковая.
При регулировке всегда задаешься этими вопросами. Это как бы сказать основные моменты, в которых не нужно сомневаться. Если длительное время не регулировал клапана именно на этой модели.
С чего начать.
Двигатель должен быть холодным, потому что допустимые зазоры предусмотрены именно для холодного двигателя.
Необходимо снять крышку клапанов и определиться какие клапаны впускные, а какие выпускные. Это не сложно сделать, потому что выпускные клапаны расположены на против каналов выхлопного коллектора, а впускные соответственно напротив каналов впускного коллектора. Ещё можно сориентироваться по направлению двигателя. В правом ряду по ходу движения, выпускные клапаны расположены в сторону вентилятора охлаждения. А в левом ряду выпускные клапаны расположены в сторону маховика.
Регулировка клапанов ЯМЗ 236
Регулировку начинаем с первого цилиндра. Он расположен с правой стороны по ходу движения автомобиля
Теперь очень важно определить положение верхней мертвой точки (ВМТ) первого цилиндра в момент сжатия топливной смеси. В этом положении, впускной и выпускной клапаны ,должны быть закрыты
Вращаем коленчатый вал по часовой стрелке (если смотреть в торец двигателя спереди) до тех пор пока впускной клапан полностью не закроется. То есть коромысло впускного клапана должно подняться вверх и при дальнейшем вращении быть неподвижным. Продолжаем вращать коленвал, на 1/3 оборота. . Это и будет положение поршня в ВМТ в момент сжатия. Проверить себя можно по метке топливного насоса. Она должна встать в положение впрыска первого цилиндра.
Здесь очень важно не ошибиться, именно от этого положения будут регулироваться и остальные клапана. Лучше лишний раз себя проверить
В этом положении метки угла опережения зажигания будут находится близко от своего совмещения. Идеальный вариант если они совместятся, но в данном случае такая точность не нужна.
Для регулировки клапана первого цилиндра. Щуп толщиной 0,25 мм должен входить между клапаном и коромыслом с небольшим усилием, а если использовать щуп толщиной 0,30 мм он должен испытывать сопротивление.
После регулировки клапанов первого цилиндра переходим на другую сторону и начинаем регулировку четвертого цилиндра. Продолжаем вращение коленвала в том же направлении. И повторюсь еще раз, дожидаемся когда закроется впускной клапан и при дальнейшем вращении на 1/3 оборота приблизительно 120 градусов, начинаем регулировку клапанов 4 цилиндра, затем в том же самом порядке производим последовательно регулировку 2, 5, 3, и 6 цилиндров.
Схема расположения цилиндров на двигателе
Повторюсь. Существует схема регулировки клапанов за один оборот коленвала. Потому что выставляешь коленвал в одном положении, регулируешь клапана согласно схеме. Затем проворачиваешь коленвал на один оборот и согласно схеме регулируешь оставшиеся клапана. Никогда этим не пользовался и не кому не советую. Очень большая вероятность ошибки в точности положения коленвала. В итоге времени и сил на регулировку клапанов затрачиваешь больше. Так как приходится всё переделывать
Очень важно своевременно производить регулировку. Увеличенные зазоры приведут к позднему открыванию и раннему закрыванию клапанов
Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива. А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно.
Источник
ГРУЗОВЫЕ АВТОМОБИЛИ ГАЗ, ЗИЛ, КАМАЗ, УРАЛ, МАЗ, КРАЗ
Устройство и детали систем охлаждения и смазки двигателя ЯМЗ-238
Система охлаждения дизельного двигателя ЯМЗ-238 Система охлаждения дизеля ЯМЗ-238 автомобилей МАЗ-5516, МАЗ-64229, 6303 и Краз-255, 6510, Краз-65101, 65055 (рис. 17) — жидкостная, циркуляционная, включающая в себя водяной насос, жидкостно-масляный теплообменник, вентилятор, термостаты.
Рис. 17. Схема системы охлаждения дизельного двигателя ЯМЗ-238Водяной насос дизеля ЯМЗ-238
Рис. 18. Водяной насос (помпа) дизеля ЯМЗ-238 1 – шкив привода; 2 – стопорное кольцо; 3 – подшипники; 4 – валик; 5 – водосбрасыватель; 6 – уплотнение торцевое; 7 – корпус насоса; 8 – кольцо уплотнительное; 9 – патрубок водяного насоса; 10 – крыльчатка; 11 – заглушка крыльчатки; 12 – кольцо уплотнительное; 13 – втулка уплотнительного кольца; А – торцевое уплотнение; Б – дренажное отверстие В чугунном корпусе 7 насоса вращается напрессованная на валик 4 крыльчатка 10, создающая поток охлаждающей жидкости. Валик водяного насоса ЯМЗ-238 установлен на двух шарикоподшипниках 3 с односторонним уплотнением. Полость подшипников при сборке насоса заполняется смазкой Литол на весь срок службы насоса без дополнительной смазки. Уплотнение подшипниковой полости помпы ЯМЗ-238 осуществляется торцевым самоподжимным уплотнением. Для контроля за герметичностью торцевого уплотнения в корпусе насоса имеется дренажное отверстие «Б». Шкив привода 1 напрессован на валик насоса. Водяной насос дизельного двигателя ЯМЗ-238 имеет маркировку на корпусе 236-1307010-Б1. Дизельные двигатели ЯМЗ-238 автомобилей МАЗ-5516, МАЗ-64229, 6303 и Краз-255, 6510, Краз-65101 комплектуются фрикционным приводом вентилятора, предназначенным для включения и выключения вентилятора в зависимости от условий эксплуатации. Применение фрикционного привода дизеля ЯМЗ-238 позволяет: Обеспечить оптимальный тепловой режим двигателя. Снизить расход топлива за счет снижения потерь мощности на работу вентилятора. Повысить надежность шестеренчатого привода двигателя за счет снижения динамических нагрузок на шестерни. Сократить время прогрева двигателя. Улучшить комфортабельность за счет поддержания надлежащего микроклимата в кабине и снижения шумности. Система смазки дизеля ЯМЗ-238 Система смазки дизельного двигателя ЯМЗ-238 автомобилей МАЗ-5516, МАЗ-64229, 6303 и Краз-255, 6510, Краз-65101 – смешанная, с «мокрым» картером (рис. 19).
Рис. 19. Схема системы смазки дизельного двигателя ЯМЗ-238 с односекционным масляным насосом и жидкостно-масляным теплообменникомРис. 20. Масляный насос ЯМЗ-238Рис. 21. Масляный фильтр ЯМЗ-238Рис. 22. Фильтр центробежной очистки масла ЯМЗ-238Турбокомпрессор дизеля ЯМЗ-238
Рис. 23. Турбокомпрессор ЯМЗ-238
- Техобслуживание сцепления ГАЗ-3307
- Система рулевого управления ГАЗ-3307
- Детали КПП автомобиля ГАЗ-3307
- Обслуживание заднего моста ГАЗ-3307
- Обслуживание топливной системы дизельного двигателя Д-245
- Сцепление ГАЗ-3309 с дизельным двигателем
- Операции по разборке коробки передач ГАЗ-3309
- Сервис переднего моста ГАЗ-3309
- Ремонт карданных валов автомобилей ГАЗ-3309
Конструкция системы охлаждения двигателя
Система охлаждения двигателя обеспечивает правильную работу мотора, не позволяя ему перегреваться, исключая термические деформации силового агрегата. Циркулирующая в патрубках жидкость направляется через радиатор, где она быстро охлаждается, предупреждая закипание антифриза. Рабочая температура антифриза может достигать 90 градусов и более, в подобном случае в системе повышается давление, для сброса которого предназначен специальный клапан в крышке бачка.
Расширительный бачок с клапаном
Через такой клапан стравливается лишний воздух, что исключает повреждение трубок и радиатора распирающим антифризом.
Однако, если появляются какие-либо проблемы в работе системы охлаждения, например может выйти из строя термостат или появляются протечки по радиатору и патрубкам, отмечается увеличение рабочей температуры двигателя, вплоть до перегрева силового агрегата. Если клапан в крышке бачка начинает работать неправильно, это может привести к разрыву соединения, в последующем ремонт будет достаточно сложным и дорогим.
При появлении протечек в системе существенно уменьшается объем циркулирующего по трубам антифриза, мотор начинает плохо охлаждаться, в конечном счёте, появляются трещины головки блока цилиндров, возникающие по причине её термической деформации. В последующем такой ремонт обойдется автовладельцу в круглую сумму, часто двигатель при подобных поломках уже не подлежит восстановлению. Поэтому требуется в обязательном порядке следить за состоянием всех элементов системы охлаждения, проверяя бачок и патрубки на предмет появления протечек, выполняя соответствующую диагностику и ремонт имеющихся неисправностей.
Расширительный бачок на отечественной классике
Нет в наличии:
| № | Код детали | Наименование | Количество на модель, шт. | |
| 2 | 316135-П2 | Пробка | 1 | Нет в наличии |
| 7 | 238Н-1011445-А2 | Форсунка охлаждения поршней в сборе | 8 | Нет в наличии |
| 11 | 238Б-1011440 | Клапан системы охлаждения поршней в сборе | 1 | Нет в наличии |
| 13 | 238H-1011450 | Плунжер | 1 | Нет в наличии |
| 14 | 238Н-1011442-Б | Корпус | 1 | Нет в наличии |
| 15 | 312347-П29 | Шайба | 3 | Нет в наличии |
| 16 | 238Б-1011456 | Пружина | 1 | Нет в наличии |
| 17 | 238H-1011458 | Упор пружины | 1 | Нет в наличии |
| 18 | 252133-П2 | Шайба | 1 | Нет в наличии |
| 19 | 220077-П2 | Винт | 1 | Нет в наличии |
| 20 | 201454-П2 | Болт | 8 | Нет в наличии |
Не можете найти необходимую деталь из группы Система охлаждения поршней маслом на ЯМЗ-238НД3, НД4, НД5? Проконсультируйтесь у наших специалистов по телефону 8-800-700-19-88 или по эл. почте Мы обязательно вам поможем!
Проверка системы охлаждения
Во время периодических осмотров автомобиля механикам требуется уделять особое внимание состоянию системы охлаждения ЯМЗ-238 объемом 11150 кубических сантиметров. Необходимо проверить герметичность патрубков и мест соединений, чтобы вовремя предотвратить утечку антифриза
Чтобы проверить насос охлаждения мотора на герметичность, необходимо поднять давление в силовом агрегате до 3 кгс/см2 и выдержать его в течение одной минуты. Также можно проверить на предмет утечек помпу, пропустив через систему сжатый воздух в течение 30 секунд.
Если система герметична, специалисту необходимо проверить работу механизмов. Для этого необходимо прокрутить вал насоса. Он должен свободно крутиться вдоль своей оси.
Модификации
Выпускается несколько модификаций автомобиля. Например, грузовик модели 437141 имеет двухосное шасси, применяется для перевозки грузов как в городе, так и за его пределами. Имеет тентовую грузовую платформу. Обладает хорошей маневренностью, компактными размерами и хорошей грузоподъемностью.
Может оборудоваться двухместной или трехместной кабиной со спальным местом. Расход топлива — 20 л/100 км. Грузоподъемность — 5 т. Кабина комфортная, все системы управления находятся близко к водителю. Лобовое стекло высокое. Двигатель прочный. Выпускается модель 4371 «Корнет» — автомобиль с универсальным промтоварным фургоном.
МАЗ-4371Р2
Бортовой тентованный грузовик — новое поколение этих машин. Имеет среднюю грузоподъемность, небольшую кабину с одним спальным местом. Двигатель ММЗ Д-245 мощностью 177 л.с. Соответствует стандарту Евро-4.
Платформа оснащена тентом, длина борта — 6,2 м. Благодаря этому может транспортировать крупные грузы. На раме есть фаркоп, чтобы устанавливать прицеп. Автопоезда с бортовым грузовиком часто применяются для грузоперевозок в России. Техника может эксплуатироваться в любую погоду. Кабина усовершенствованная, имеет высокую крышу, оснащена эргономичной панелью управления.
Автомобиль МАЗ-4371Р2-432-000 имеет такие характеристики:
- Колесная формула — 4х2.
- Вес автопоезда — 18 т.
- Вес автомобиля — 10,1 т.
- Вес снаряженного прицепа — 2800 кг.
- Грузоподъемность — 4350 кг.
- Двигатель — ММЗ Д-245.
- Экологический стандарт Евро-4.
- Мощность — 169 л.с.
- Крутящий момент — 650 Нм.
- КПП имеет 6 передач.
Объем топливного бака составляет 200 л. Скорость — 85 км/ч. Расход топлива — 13,4 л/100 км. Платформа тентовая с задним пологом. Объем кузова — 35 м³. Размеры платформы — 6240х2480х2305 мм. База — 4200 мм. Сцепление однодисковое, есть пневмогидропривод. Тормоза барабанного типа. Дополнительное оборудование: цифровой тахограф, магнитола, рация.
Грузовик МАЗ-4371Р2-428-000 имеет такие параметры:
-
- Колесная формула — 4х2.
- Вес — 10,1 кг.
- Распределение полной массы на переднюю ось — 3800 кг, на заднюю — 6300 кг.
- Вес — 5200 кг.
- Грузоподъемность — 4750 кг.
- Мощность — 130 кВт.
- Крутящий момент — 650 Нм.
- КПП имеет 6 передач.
- Передаточное число — 3,45.
- Объем топливного бака — 200 л.
- Скорость — 85 км/ч.
- Размеры платформы — 6240х2480х530 мм.
- Тип кабины: двухместный.
- Тип кузова: бортовая платформа.
- Тормозная система барабанного типа.
- Дополнительное оборудование: цифровой тахограф, магнитола.
МАЗ-437130
Грузовик МАЗ-437130 среднетоннажный двухосный применяется для перевозки оборудования, подъемников, АТЗ, цистерн и т.д. Машина отличается хорошей проходимостью и маневренностью. Используется в коммунальном хозяйстве, строительных организациях.
МАЗ-437130-332 имеет такие технические характеристики:
- Колесная формула — 4х2.
- Вес — 10,1 т.
- Грузоподъемность — 4350 кг.
- База — 4200 мм.
- Объем платформы — 35,5 м³.
- Мощность — 115 кВт.
- КПП имеет 5 передач.
- Скорость — 85 км/ч.
- Объем топливного бака — 200 л.
- Кабина трехместная.
МАЗ-437143
Модель МАЗ-437143 выпускается в нескольких комплектациях. Машина представляет собой грузовой автомобиль для перевозки среднетоннажных грузов на большие расстояния. Имеет высокие показатели грузоподъемности и проходимости. Ширина колес позволяет равномерно распределять нагрузку.
Недостатком является отсутствие блокировки дифференциала. Кабина просторная комфортабельная. Имеется 3 посадочное место и спальное место. Подвеска мягкая и удобная. У каждой двери есть вспомогательные поручни для облечения входа в кабину. Имеется гидравлический подъемник.
Грузовик МАЗ-437143-332 имеет технические характеристики следующие:
- Вес грузовика — 10,1 т.
- Грузоподъемность — 4450 кг.
- База — 4200 мм.
- Объем платформы — 35,5 м³.
- Мощность — 155 л.с.
- Скорость — 85 км/ч.
- Габариты — 7250х3700х2550 мм.
- Клиренс — 185 мм.
- Колесная формула — 4х2.
- Высота грузовика — 2900 мм.
- Емкость топливного бака — 200 л.
- Длина платформы — 6220 мм.
Чтобы увеличить срок службы машин, следует часто менять масло. Это предотвратит износ шестерен, подшипников и других деталей. Трансмиссия комплектуется двумя КПП: СААЗ и ZF. Первая более жесткая, передаточное число небольшое. Вторая отличается мягким переключением.
Габаритные размеры и масса
МАЗ-4370 имеет отличные эксплуатационные параметры и, несмотря на это, весьма компактен. Его габариты:
- высота – 2 850 мм;
- длина – 5 500 мм (без прицепа), 8 200 мм (с прицепом);
- ширина – 2 550 мм.
Сухая масса самого автомобиля составляет 4,9 т. Это и является очень важным преимуществом: многие дорожные сооружения типа мостов и железнодорожных переездов не рассчитаны на большую массу передвигающейся по ним техники.
Максимально возможный вес, который сможет перевозить МАЗ-4370, составляет 5 т. Распределяется масса автомобиля между осями следующим образом:
- передняя ось испытывает нагрузку в 3,65 т;
- задняя ось испытывает нагрузку в 6,45 т.
На задней полуоси колеса спарены между собой, так как нагрузка на них намного больше, чем на передние. Колесная база довольно велика для автомобиля с такими габаритными параметрами и грузоподъемностью – 4,2 м. Внутренний объем кузова составляет целых 35,5 м3.
