Схема системы питания инжекторного двигателя 2111 ваз 21083i, 21093i, 210993i (евро-2)

Типы, конструкция и принцип работы перепускного клапана ТНВД

Прежде всего, следует отметить, что сегодня существует несколько типов клапанов, обеспечивающих перепуск топлива в ТНВД:

  • Перепускной (редукционный) клапан в многосекционных насосах;
  • Перепускной (редукционный) клапан регулирования давления внутри корпуса (на входе в насосную секцию топливоподкачивающего насоса) в ТНВД распределительного типа;
  • Клапан дросселирования перепуска в насосах распределительного типа.

Каждый из клапанов имеет свои конструктивные особенности и занимает определенное место в топливном насосе высокого давления.

Перепускной клапан в многосекционных ТНВД. Данный клапан устанавливается в передней стенке корпуса насоса, он связан с каналами подачи топлива от топливоподкачивающего насоса на нагнетательные секции. Конструктивно клапан очень прост: его основу составляет корпус, внутри которого располагается подпружиненный запорный элемент в виде шарика или диска. Корпус может быть двух типов:

  • Болт. Клапан выполнен в виде болта, внутри которого располагается запорный элемент, а на стенках выполнено два или более отверстий для отвода топлива в обратную магистраль. Болт вворачивается в корпус насоса, он удерживает соединительный ниппель, к которому присоединяется обратная магистраль;
  • Штуцер. Клапан выполнен в виде штуцера, внутри которого располагается запорный элемент. Штуцер вворачивается в корпус насоса, а к наружной резьбе присоединяется обратная магистраль.

Работает перепускной клапан этого типа следующим образом. При низком давлении в подводящей магистрали клапан закрыт за счет усилия пружины — топливо подается к нагнетательным секциям. При изменении режима работы двигателя меняется и работа ТНВД и топливоподкачивающего насоса, в какой-то момент давление топлива в подводящей магистрали повышается, что может затруднять работу нагнетательных секций. При превышении порогового давления (которое лежит на уровне 58-80 кПа) преодолевается усилие пружины и клапан открывается — происходит сброс излишков топлива в бак через обратную магистраль. При падении давления клапан вновь закрывается.

Следует отметить, что в многосекционных насосах редукционный клапан отвечает, в основном, за отвод излишком топлива, а удаление воздуха из системы осуществляется клапаном-жиклером, установленным на фильтре тонкой очистки топлива.

Перепускной клапан распределительных ТНВД. Данный клапан выполняет те же функции, что и перепускной клапан многосекционных насосов. Он устанавливается сразу за топливоподкачивающим насосом и осуществляет сброс излишков топлива при повышении давления. Клапан может выполняться в виде болта или штуцера, также он может встраиваться непосредственно в корпус насоса.

Клапан дросселирования перепуска распределительных ТНВД. Данный узел объединяет в себе две детали — жиклер слива топлива и собственно перепускной клапан. В насосах распределительного типа присутствует сливной жиклер — отверстие малого диаметра, через которое постоянно осуществляется слив топлива в обратную магистраль. Жиклер обеспечивает циркуляцию топлива через насос, за счет чего происходит охлаждение деталей агрегата и удаление из него воздуха. В некоторых насосах жиклер как таковой отсутствует, он объединяется с клапаном дросселирования перепуска, который при низком давлении всегда пропускает некоторое количество топлива, а при росте давления открывается и сбрасывает излишки топлива в обратную магистраль.

Клапан дросселирования перепуска имеет конструкцию, аналогичную обычному перепускному клапану, однако в его корпусе выполнено дополнительное отверстие малого диаметра — жиклер, постоянно соединенный с обратной магистралью. Запорный элемент клапан находится выше жиклера и не закрывает его. При росте давления запорный элемент преодолевает упругость пружины, поднимается и открывает основное сливное отверстие — в этом случае излишки топлива поступают в обратную магистраль. При падении давления запорный элемент возвращается в первоначальное положение и слив топлива происходит только через жиклер.

Клапан дросселирования перепуска обычно выполняется в виде болта, который вворачивается в резьбу на корпусе ТНВД и соединяется с обратной магистралью с помощью ниппеля.

Датчики инжекторного двигателя

Все элементы можно поделить на исполнительные и датчики. Для начала мы рассмотрим датчики.

Датчик массового расхода воздуха (ДМРВ)

Этот элемент устанавливается перед воздушным фильтром, прямо на входе. В основе его работы лежит принцип разницы показаний. Так, через две платиновые нити проходит электричество. В зависимости от температуры их сопротивление меняется. Одна из нитей надежно укрыта от потока воздуха, что делает ее сопротивление неизменным. Вторая же охлаждается потоком, и на основании разницы величин, по тем же таблицам, о которых сказано выше, ЭБУ рассчитывает количество воздуха.

Датчик абсолютного давлении и температуры двигателя (ДАД)

Он используется либо в качестве альтернативы, либо вместе с вышеописанным для более высокой точности снятия показаний. Если вкратце, в нем имеется две камеры, одна из которых герметична и имеет внутри абсолютный вакуум. Вторая же камера подсоединяется к впускному коллектору, где создается разрежение во время такта впуска. Между этими камерами имеется диафрагма, а так же пьезоэлементы. Они вырабатывают напряжение при движении диафрагмы. Далее сигнал идет на ЭБУ.

Датчик положения коленчатого вала (ДПКВ)

Если посмотреть на шкив коленвала инжекторного двигателя, то можно рассмотреть на нем гребенку. Она магнитная. По всему периметру установлены зубцы. Всего их должно быть 60 штук, через каждые 6 градусов. Но двух из них нет, они нужны для синхронизации. Датчик положение коленчатого вала имеет в своем составе намагниченный стальной сердечный, а так же медную обмотку. При прохождении зубцов в обмотке возникает индукционный ток, напряжение которого зависит от скорости вращения шкива.

Датчик фаз (ДФ)

Не все двигатели им оснащались раньше, но сейчас его можно встретить практически везде. Он работает по принципу датчика Холла, то есть имеет диск с катушкой, а так же прорезь. Как только прорезь попадает на датчик, выходное напряжение на нем нулевое. Этот момент означает верхнюю мертвую точку такта сжатия первого цилиндра. Нужно это для того, чтобы ЭБУ мог генерировать напряжение для зажигания в нужном цилиндре, а так же контролировать такты. Чтобы, например, форсунка не открылась во время рабочего хода.

Датчик детонации

Он устанавливается на блоке цилиндров инжекторного двигателя. Как только в двигателе возникает детонация, по блоку передается вибрация. Датчик представляет собой пьезоэлемент, который генерирует напряжение, чем сильнее вибрации, тем выше напряжение. Соответственно, ЭБУ на основании его показаний корректирует момент зажигания. Но об этом позже.

Датчик положения дроссельной заслонки (ДПДЗ)

По сути своей, это обычный потенциометр. Опорное напряжение на нем, как правило, составляет 5 вольт. Так вот, в зависимости от того, на какой угол отклоняется дроссельная заслонка, меняется напряжение на контрольном выводе. Все просто.

Датчик температуры охлаждающей жидкости (ДТОЖ)

Этот датчик нужен для определения температуры двигателя. Если на карбюраторном двигателе он нужен просто для включения и выключения электровентилятора, то здесь он представляет собой более сложное устройство. Это термосопротивление, величина которого меняется в зависимости от температуры. Соответственно, меняется и напряжение, при прохождении через него.

Датчик кислорода

Он устанавливается в выхлопной системе, существуют системы с двумя датчиками. Его задача – отслеживать количество свободного кислорода в выхлопных газах. Например, если его слишком много, то это значит, что смесь вся не сгорает, а значит, надо обогатить. Если же кислорода меньше, чем значится в нормативных таблицах ЭБУ, то ее надо обеднить.

Топливная система ВАЗ 2110

Топливная система автомобиля – это узел, обеспечивающий подачу топливно-воздушной смеси в камеры сгорания двигателя.

От данного узла очень многое зависит, ведь вся электроника и механика автомобиля используют энергию сгоревшего топлива.

В системе множество деталей, каждый из которых отвечает за свой участок, поэтому стабильная и безотказная работа напрямую связана с исправностью следующих элементов:

  • топливный бак
  • погружной насос (или диафрагменный в карбюраторных двигателях)
  • датчик уровня топлива и датчик мгновенного расхода топлива
  • топливные каналы и фильтры
  • впускной коллектор
  • воздушная заслонка и регулятор холостого хода
  • рампа и форсунки
  • карбюратор (двигатель ВАЗ-21100)

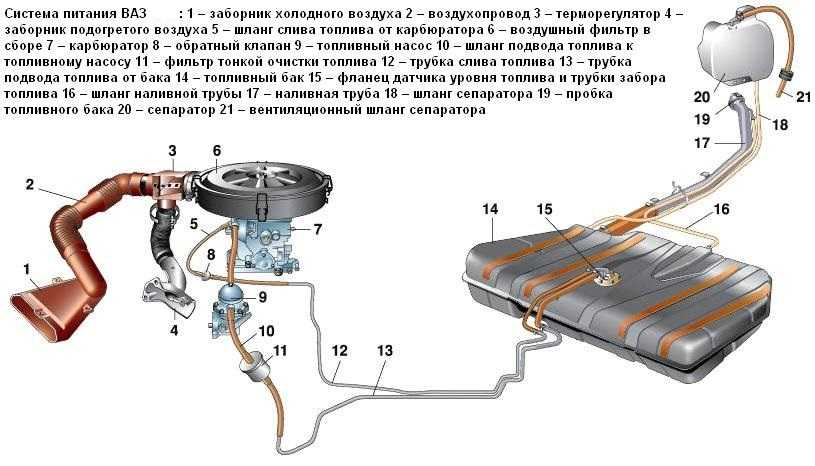

Топливная система на ВАЗ-2110 карбюратор

С 1996 по 2000 год на «десятки» устанавливались карбюраторные двигатели. В этой серии автомобилей за перекачку топлива от бака до карбюратора отвечал насос диафрагменного типа, устанавливаемый под карбюратором и приводимый в движение распределительным валом (через эксцентрик). Перед насосом установлен топливный фильтр, а после – карбюратор.

Карбюратор представляет собой устройство, смешивающее поступающий воздух и топливо в зависимости от множества факторов (положение педали акселератора, обороты, температура и т.п.). Готовая топливно-воздушная смесь поступает во впускной коллектор и воспламеняется при помощи свечей зажигания.

Температурой подаваемого воздуха управляет терморегулятор, установленный перед воздушным фильтром. Один воздушный канал забирает холодный воздух, а другой – проходит через выпускной коллектор и разогревается. Горячий воздух нужен для предотвращения замерзания карбюратора.

Топливная система на ВАЗ-2110 инжектор

Схема топливной системы ВАЗ 2110 инжектор в корне отличается от вышеописанного карбюраторного варианта. Бензонасос располагается в бензобаке и качает бензин через топливный фильтр напрямую в рампу. Рампа имеет механический клапан (регулятор давления топлива), удерживающий определённое давление. Далее в работу включаются форсунки, открывающиеся по команде блока управления двигателем на определённое время, которое зависит от ряда факторов.

Воздух подаётся через воздушный фильтр и дроссельный узел. Дроссельный узел состоит из управляемой педалью газа заслонки, а также регулятора оборотов холостого хода. Воздух подаётся напрямую во впускной коллектор и перемешивается с распыляемым форсункой топливом.

Вышеописанная система питания используется на большинстве ВАЗ-овских двигателей. Топливная система ВАЗ 2110 инжектор 8 клапанов практически не отличается от схемы питания 16-клапанного двигателя.

Признаки неисправности системы питания ВАЗ-2110

Учитывая количество узлов системы питания, однозначно определить причину неисправности довольно сложно. Но, если знать основные «симптомы» поломки, то процесс поиска причины многократно ускорится. Итак, перечислим основные признаки выхода из строя узлов системы питания:

  • Автомобиль глохнет (не запускается). Проверьте работоспособность бензонасоса, послушав звук из-под заднего сиденья (при включенном зажигании).
  • Обороты «плавают». Это может быть связано с неисправностью регулятора холостого хода или регулятора давления топлива в рампе.
  • Двигатель «троит». Как правило, причиной являются неисправные форсунки.

Топливная система ВАЗ 2110 инжектор 16 клапанов имеет точно такие же признаки, как и 8-клапанный инжектор.

Замена топливной системы ВАЗ 2110

Речь пойдёт о переходе с карбюраторного впрыска на инжекторный. Очень кратко опишем этот процесс.

В первую очередь производится замена карбюраторных магистралей на инжекторные, а также замена бензобака. Далее демонтируются катушка зажигания, трамблер и бензонасос.

Демонтируется карбюратор вместе с впускным коллектором, на место последнего устанавливается инжекторный коллектор вместе с рампой и форсунками.

Но всё не так просто — помимо всего перечисленного, вам придётся заменять ещё много сопутствующих деталей (тросик газа, модуль зажигания, датчики, воздушный фильтр и т.д.). Для более глубокого понимания процесса замены воспользуйтесь разнообразными фото и видео по ремонту, которые всегда можно найти в интернете.

Рекомендации

Каждый автолюбитель может сделать многое для продления цикла жизни всех элементов рассматриваемого узла. Для того чтобы система питания вашего автомобиля работала безотказно, используйте следующие рекомендации:

Заправляйтесь только на проверенных автозаправочных станциях.
Своевременно производите замену топливного и воздушного фильтров.
С осторожностью применяйте чистящие присадки.
Старайтесь не ездить на полупустом бензобаке, особенно зимой.

Загрузка…

Характеристики ВАЗ 2110 инжектор 8 клапанов рабочим объемом 1.5 и 1.6 литра.

• Двигатель ВАЗ 2111 1.5 л. 8-клапанов инжектор ➤ Рабочий объем – 1499 см3 ➤ Количество цилиндров – 4 ➤ Количество клапанов – 8 ➤ Диаметр цилиндра – 82 мм ➤ Ход поршня – 71 мм ➤ Мощность – 76 л.с. (56 кВт) при 5600 оборотах в минуту ➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту ➤ Степень сжатия – 9.9 ➤ Система питания – распределенный впрыск ➤ Разгон до 100 км/ч – 14 секунд ➤ Максимальная скорость – 167 километров в час ➤ Средний расход топлива – 7,2 литра • Двигатель ВАЗ 21114 1.6 л. 8-клапанов инжектор ➤ Рабочий объем – 1596 см3 ➤ Количество цилиндров – 4 ➤ Количество клапанов – 8 ➤ Диаметр цилиндра – 82 мм ➤ Ход поршня – 75.6 мм ➤ Мощность – 81.6 л.с. (60 кВт) при 5600 оборотах в минуту ➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту ➤ Степень сжатия – 9.6 ➤ Система питания – распределенный впрыск ➤ Разгон до 100 км/ч – 13.5 секунд ➤ Максимальная скорость – 170 километров в час ➤ Средний расход топлива – 7,6 литра

Основные неисправности

Основной неисправностью характерной для ВАЗ 2110 является появления эффекта троения двигателя. Возникать неисправности могут по разным причинам. Рассмотрим, факторы, по которым начинается нестабильная работа двигателя, а также методы устранения. Если не греет печка смотреть здесь, а про замену клапанов здесь.

Некачественное горючее

Первым делом необходимо проверить, то насколько качественное топливо было залито в транспортное средство. Если бензин был низкого качества то, скорее всего, забылся один из элементов топливной системы. Так, автомобилисту придётся узнать, какая схема подачи топлива, и найти детали, что могли дать сбой. Так, первый элемент, который попадает под пристальный взор — распылители. Неисправности форсунок могут вызвать неустойчивую работу мотора, что приведёт к возникновению троения. Для диагностики и чистки узла используется специальный стенд, но многие автомобилисты проводят процесс самостоятельно, при помощи жидкости для чистки карбюратора. Также, неустойчивая работа движка может быть вызванная засорённостью топливных фильтров. Один располагается под задним правым колесом, а второй в топливном насосе. На заборнике бензонасоса стоит сетка-фильтр, которую необходимо заменить. Процесс довольно сложный, поскольку придётся снимать задние сиденья и вынимать элемент подачи топлива. А вот топливный фильтр под колесом можно поменять быстро и без особых проблем.

Система зажигания

Повреждение свечей зажигания или высоковольтных проводов, также может стать причиной возникновения троения. Так, необходимо при помощи тестера проверить все элементы, а также осмотреть их визуально. Если имеются повреждения, то рекомендуется сменить весь комплект.

Датчики и ЭБУ

Ещё одной основательной причиной возникновения троения движка становится выход со строя одного из датчиков двигателя, а также неисправности в электронном блоке управления. Чтобы провести диагностику необходимо подключиться к «мозгам». Далее, на основании показанных ошибок найти неисправный измеритель и заменить его. Если это не помогло, и ошибка в ЭБУ осталась, то рекомендуется провести сброс, а в некоторых случаях и прошить управляющий элемент.

Техническое обслуживание

Техническое обслуживание мотора проводится каждые 10-12 тыс. км пробега. Карта-схема имеется у официальных представителей завода изготовителя. Но, как показывает практика, все сводится к замене масла и масляного фильтра. Многие автолюбители задают вопрос, — какое лучше моторное масло заливать в силовой агрегат ВАЗ 2110 8 клапанов? Наилучшим вариантом остаётся полусинтетическое моторное масло отечественного или иностранного производства с маркировкой 10W-30 или 10W-40.

Схема чип тюнинг мотора

Не многие автолюбители могут похвастаться мощным движком 2110. Так, для улучшения мощностных характеристик мотора необходимо провести чип тюнинг ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше владельцев транспортных средств, которые проводят процесс самостоятельно.

Схема чип тюнинга достаточно простая. Для проведения операции самостоятельно потребуется кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что существует три варианта доработки силового агрегата: на мощность (но при этом увеличиться расход), на уменьшение расхода (ведёт к потри мощности) и сбалансированный (баланс между оптимальными показателя расхода и мощности). Обычно, чип тюнинг ВАЗ 2110 делается с целью уменьшения расхода горючего, поэтому, если владелец машины решил сделать это сам, то необходимо подобрать соответствующее программное обеспечение. Но, рекомендуется не рисковать и обращаться к профессионалам за помощью.

Топливная система на ВАЗ-2110 карбюратор

С 1996 по 2000 год на «десятки» устанавливались карбюраторные двигатели. В этой серии автомобилей за перекачку топлива от бака до карбюратора отвечал насос диафрагменного типа, устанавливаемый под карбюратором и приводимый в движение распределительным валом (через эксцентрик). Перед насосом установлен топливный фильтр, а после – карбюратор.

Карбюратор представляет собой устройство, смешивающее поступающий воздух и топливо в зависимости от множества факторов (положение педали акселератора, обороты, температура и т.п.). Готовая топливно-воздушная смесь поступает во впускной коллектор и воспламеняется при помощи свечей зажигания.

Температурой подаваемого воздуха управляет терморегулятор, установленный перед воздушным фильтром. Один воздушный канал забирает холодный воздух, а другой – проходит через выпускной коллектор и разогревается. Горячий воздух нужен для предотвращения замерзания карбюратора.

Топливный обратный клапан

Электробензонасос вазовской «десятки» обладает хорошей производительностью, но он создает в топливной системе слишком большое давление. Для того чтобы привести давление в норму, в топливную магистраль встраивается клапан бензонасоса ВАЗ 2110, он находится в «выходном» штуцере корпуса БН. На «десятках» также устанавливается и регулятор давления, который находится сзади топливной рампы.

Неисправность клапана заключается в залипании шарика в открытом положении, и давление топлива в системе может сбрасываться до нуля. Если возникает такая неполадка, автомобиль очень плохо заводится, так как весь бензин из топливопроводов при выключенном зажигании уходит обратно в бензобак. Реально ли как-то отремонтировать клапан?

Водители машин 2110 утверждают, что можно попробовать постучать по штуцеру в колбе БН, чтобы запорный шарик встал на свое место. Если таким способом устранить неисправность не удается, требуется замена колбы электробензонасоса, так как сам этот корпус неразборный.

Дроссельный патрубок

  1. 1 — патрубок подвода охлаждающей жидкости; 2 — патрубок системы вентиляции картера на холостом ходу; 3 — патрубок для отвода охлаждающей жидкости; 4 — датчик положения дроссельной заслонки; 5 — регулятор холостого хода; 6 — штуцер для продувки адсорбера; 7 — заглушка

Дроссельный патрубок  закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу. Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора. В состав дроссельного патрубка входят датчик 4 положения дроссельной заслонки и регулятор 5 холостого хода. В проточной части дроссельного патрубка (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы системы вентиляции картера и адсорбера системы улавливания паров бензина. Если последняя система не применяется, то штуцер для продувки адсорбера закрывается резиновой заглушкой 7.  Регулятор 5 холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается, по сигналам контроллера. Когда игла регулятора полностью выдвинута (что соответствует 0 шагов), клапан полностью перекрывает проход воздуха. Когда игла вдвигается, то обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.


 Система подачи топлива

1 — пробка штуцера для контроля давления топлива; 2 — рампа форсунок; 3 — скоба крепления топливных трубок; 4 — регулятор давления топлива; 5 — электробензонасос; 6 — топливный фильтр; 7 — сливной топливопровод; 8 — подающий топливопровод; 9 — форсунки

Рампа  форсунок  2представляет собой полую планку с установленными на ней форсунками и регулятором давления топлива. Рампа форсунок закреплена двумя болтами на впускной трубе.

С левой стороны (на рисунке) на рампе форсунок находится штуцер для контроля давления топлива, закрытый резьбовой пробкой 1.  Форсунки 9 крепятся к рампе, от которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы.

В отверстиях рампы и впускной трубы форсунки уплотняются резиновыми уплотнительными кольцами. Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой – регулятор давления.

Регулятор давления изменяет давление в топливной рампе – от 2,8 до 3,2 бар (2,8-3,2 атм) – в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

принцип работы

1 — корпус; 2 — крышка; 3 — патрубок для вакуумного шланга; 4 — диафрагма; 5 — клапан; А — топливная полость; Б — вакуумная полость

 Регулятор состоит из клапана 5 с диафрагмой 4, поджатого пружиной к седлу в корпусе регулятора. На работающем двигателе регулятор поддерживает давление в рампе форсунок в пределах 284-325 кПа.

 На диафрагму регулятора с одной стороны действует давление топлива, а с другой — давление (разрежение) во впускной трубе. При уменьшении давления во впускной трубе (дроссельная заслонка закрывается) клапан регулятора открывается при меньшем давлении топлива, перепуская избыточное топливо по сливной магистрали обратно в бак. Давление топлива в рампе понижается. При увеличении давления во впускной трубе (при открывании дроссельной заслонки) клапан регулятора открывается уже при большем давлении топлива и давление топлива в рампе повышается. Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры – «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» – непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии на педаль «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан – давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления
